B5法兰安装IEC80机座三相异步电机结构

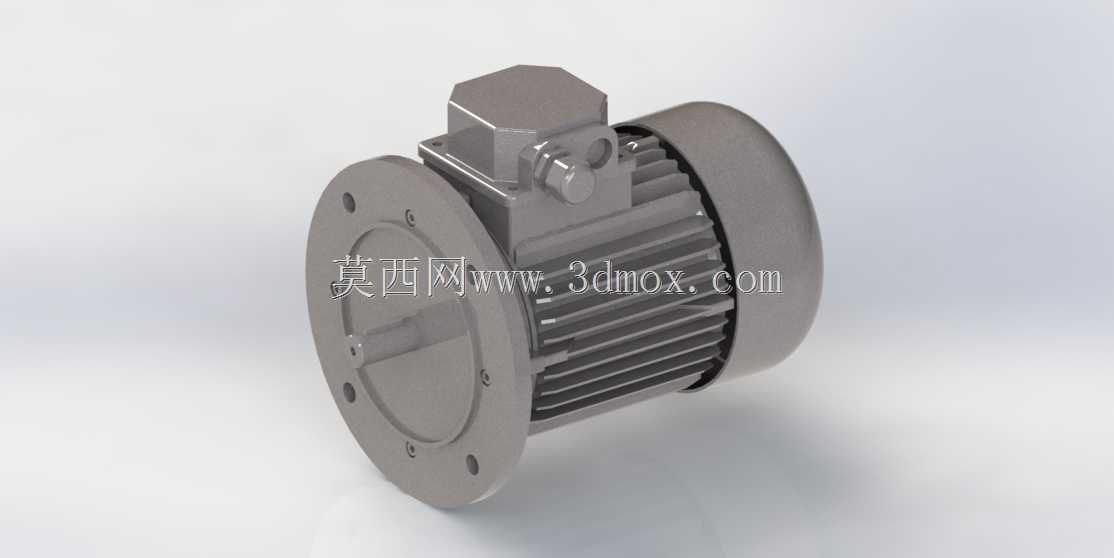

　　这款B5法兰安装形式的IEC80机座电机，是工业传动场景里应用覆盖面极广的动力输出部件，日常做设备选型时，在轻工输送、小型机床进给、食品包装线驱动、风机水泵配套这类对安装空间有紧凑要求的场合，经常会优先考虑这类安装形式的机型。和常见的B3底脚安装电机不同，B5形式的安装不需要额外配置安装底座，依靠端盖上的法兰止口与安装板定位，直接通过法兰孔穿螺栓固定，能大幅缩减动力单元的轴向占用空间，很多立式安装的设备工位，比如搅拌轴顶端驱动、立式泵的动力输入位，几乎都会选用这类法兰安装的电机结构。从结构设计逻辑来看，这款电机的建模完全遵循IEC标准机座的尺寸规范，机座号80对应的中心高、法兰止口直径、安装孔分布圆直径、轴伸直径与键槽尺寸，

　　都严格匹配通用工业安装的互换要求，做设备设计时直接调用这个模型，不需要反复核对安装边界尺寸，能有效减少选型阶段的尺寸校核工作量。模型完整还原了电机的外部结构细节：散热筋沿机座圆周轴向均匀分布，筋条的高度、间距都按照实际量产机型的散热需求设计，保证电机运行时外壳的散热面积足够，避免长时间额定负载运行时温升超标；顶部的接线盒结构做了完整还原，接线盒的安装位置、进线口的预留尺寸、盒盖的紧固结构都和实物一致，做布线设计时可以直接参考接线盒的空间位置，预留足够的线缆弯曲半径，避免现场安装时出现线缆与周边结构干涉的问题。输出轴端的法兰端盖，止口的配合公差、安装孔的位置度都按照实际装配要求做了还原，法兰端面的平面度在建模时做了对应处理，

　　保证安装后电机轴与被驱动部件的同轴度能满足传动要求，减少联轴器的偏磨损耗。轴伸部分的键槽尺寸、轴端的倒角处理都符合标准规范，和标准联轴器、带轮的配合尺寸完全匹配，不需要额外做适配修改。在实际设备布局时，这款电机的安装边界需要重点关注几个维度：首先是法兰安装面到电机尾端风罩的轴向总长度，做立式安装时要预留尾端的散热空间，不能让风罩紧贴设备壁面，否则会影响冷却风的流通，导致电机散热效率下降；其次是接线盒的径向突出尺寸，在做紧凑布局时要避开接线盒的位置，预留接线操作的空间，方便后期维护时拆装接线盒盖；另外电机底部的排水孔位置也在模型上做了对应体现，安装时如果是卧式布置法兰的场景，要注意排水孔的朝向，避免冷凝水积存在机座内部影响绕组绝缘。

　　从建模细节来看，模型把电机各部件的装配关系都做了清晰的区分，机座、端盖、接线盒、风罩、输出轴的配合边界都准确还原，做装配干涉检查时可以直接使用，不需要额外拆分部件。很多刚接触设备设计的工程师容易忽略B5安装电机的法兰受力特点，这类电机的全部重量都由法兰安装面承载，所以在设计安装板时，要对应法兰的安装孔位置做足够的加强筋，避免电机运行时的振动导致安装板变形，影响传动精度。这款模型的外形尺寸完全遵循通用IEC80机座的规范，和市面上同机座号的量产电机安装尺寸通用，不管是做新设备的设计选型，还是做旧设备的改造替换，都可以直接参考这个模型的尺寸做布局，不需要反复测量实物尺寸。另外模型上的散热筋结构不仅是外观还原，筋条的排布方向也和实际电机一致，轴向排布的散热筋配合尾部风罩的导流风路，能让冷却风顺着筋条方向流过整个机座表面，带走运行产生的热量，建模时如果随意更改散热筋的方向，会导致散热仿真的结果和实际情况出现偏差，这个模型在这部分的细节处理上完全贴合实物的设计逻辑。接线盒的位置设计在机座顶部，也符合大多数工业场景的布线习惯，不管是左侧进线还是右侧进线，都有足够的操作空间，不需要额外调整接线盒的安装方向。输出轴的轴伸长度也符合标准要求，配合弹性联轴器使用时，能保证两轴的轴向窜动空间在允许范围内，不会出现轴顶死的情况。
