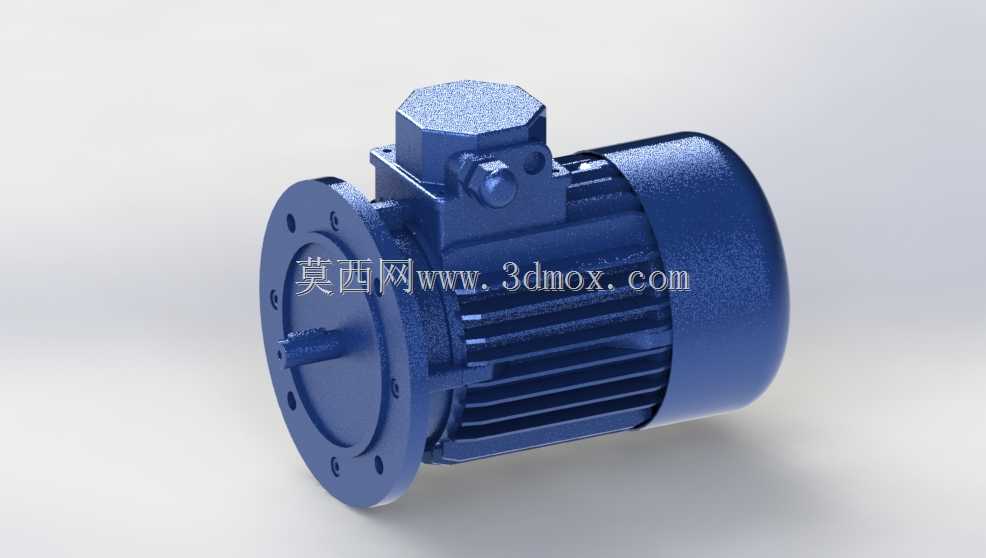

B5法兰安装IEC71机座三相异步电机结构

　　在轻工输送、小型机床辅机、食品包装生产线这类对安装空间有紧凑要求的场景里，B5法兰安装形式的小机座电机一直是动力单元的首选，这类电机不需要额外制作卧式安装底脚，直接通过端盖上的法兰止口与设备壳体定位，能大幅缩减动力段的轴向安装尺寸，避免传统底脚安装带来的同轴度调试误差。这款对应IEC71机座号的电机，整体采用全封闭自扇冷结构，外壳的散热筋沿轴向平行排布，筋条高度与间距经过匹配，在电机额定运行时，能通过端盖侧自带的风叶带动空气沿筋条间隙流动，把定子绕组产生的热量快速散出，即使在环境温度40摄氏度、连续工作制的工况下，也能保证绕组温升控制在绝缘等级允许的范围内。从安装边界来看，这款电机的法兰端采用标准B5安装尺寸，止口直径、

　　安装孔分布圆直径、安装孔数量与孔径完全匹配IEC71机座的通用规范，输出轴的轴径、键槽尺寸也符合对应标准，设计人员在做设备布局时，不需要额外测绘安装尺寸，直接匹配标准的减速机、泵体连接法兰即可完成对接，能大幅缩短设计阶段的选型周期。接线盒设置在机座顶部的侧方位置，盒体采用六角造型的密封结构，进线口预留标准的电缆密封接头安装螺纹，接线腔内部有足够的空间容纳三相电源线的接线端子，同时盒体与机座之间加装密封胶条，能满足IP54的防护等级要求，在有少量粉尘、飞溅水滴的车间环境里也能可靠运行，不会因为外界杂物进入接线腔导致绝缘故障。输出轴采用阶梯轴结构，轴伸端的长度经过优化，既可以直接通过键连接带动负载，也可以加装联轴器与后续传动部件对接，

　　轴端预留的中心孔能方便加工阶段的磨削定位，也方便后期维护时拆卸皮带轮或者联轴器。端盖与机座之间采用止口定位配合，连接螺栓沿圆周均匀分布，能保证轴承室与机座定子内孔的同轴度，两端的轴承采用深沟球轴承，能承受径向负载与少量的轴向负载，匹配小功率电机的负载特性，轴承室内部预留润滑脂存储空间，在正常使用周期内不需要频繁补充润滑脂，降低后期维护的工作量。从设计思路上，这款电机的结构完全遵循通用化、标准化的原则，所有外部安装尺寸都对应IEC标准的规范，既可以作为独立动力单元直接配套设备，也可以作为模块化动力组件集成到各类非标设备里，设计人员在做三维布局时，可以直接调用这个模型完成干涉检查，提前核对法兰对接位置、接线盒操作空间、

　　风罩的散热预留空间是否满足要求，避免后期加工装配时出现尺寸干涉。在实际应用中，这类小机座B5安装电机常用来驱动小型皮带输送机的主动辊、包装机的送膜机构、小型离心泵的叶轮、自动化设备的上料凸轮机构，因为没有突出的底脚结构，安装时可以直接嵌入设备的安装腔体内，让设备的整体外观更整洁，同时法兰止口的定位方式能保证电机轴与负载轴的同轴度，减少因为安装不对中导致的轴承磨损、振动过大等问题。机座采用铸铁材质的结构设计，外壳的刚性足够，即使在带负载启动、短时过载的工况下，也不会因为机座变形导致定转子摩擦，风罩采用薄钢板冲压成型，表面做喷塑处理，既能保护内部的散热风叶不会被外界杂物触碰，也能引导冷却风沿散热筋定向流动，提升散热效率。在做三维建模时，这个模型完整还原了电机的所有外部结构细节，包括散热筋的倒角、法兰安装孔的沉台、接线盒的固定螺栓位置、输出轴的键槽尺寸，设计人员可以直接用这个模型完成设备的总装布局，核对安装孔位的匹配度，预留接线与维护的操作空间，不需要再从零开始绘制电机模型，能节省大量的建模时间，同时标准尺寸的模型也能保证选型阶段的尺寸核对准确性，避免因为模型尺寸错误导致后期采购的电机无法安装。
