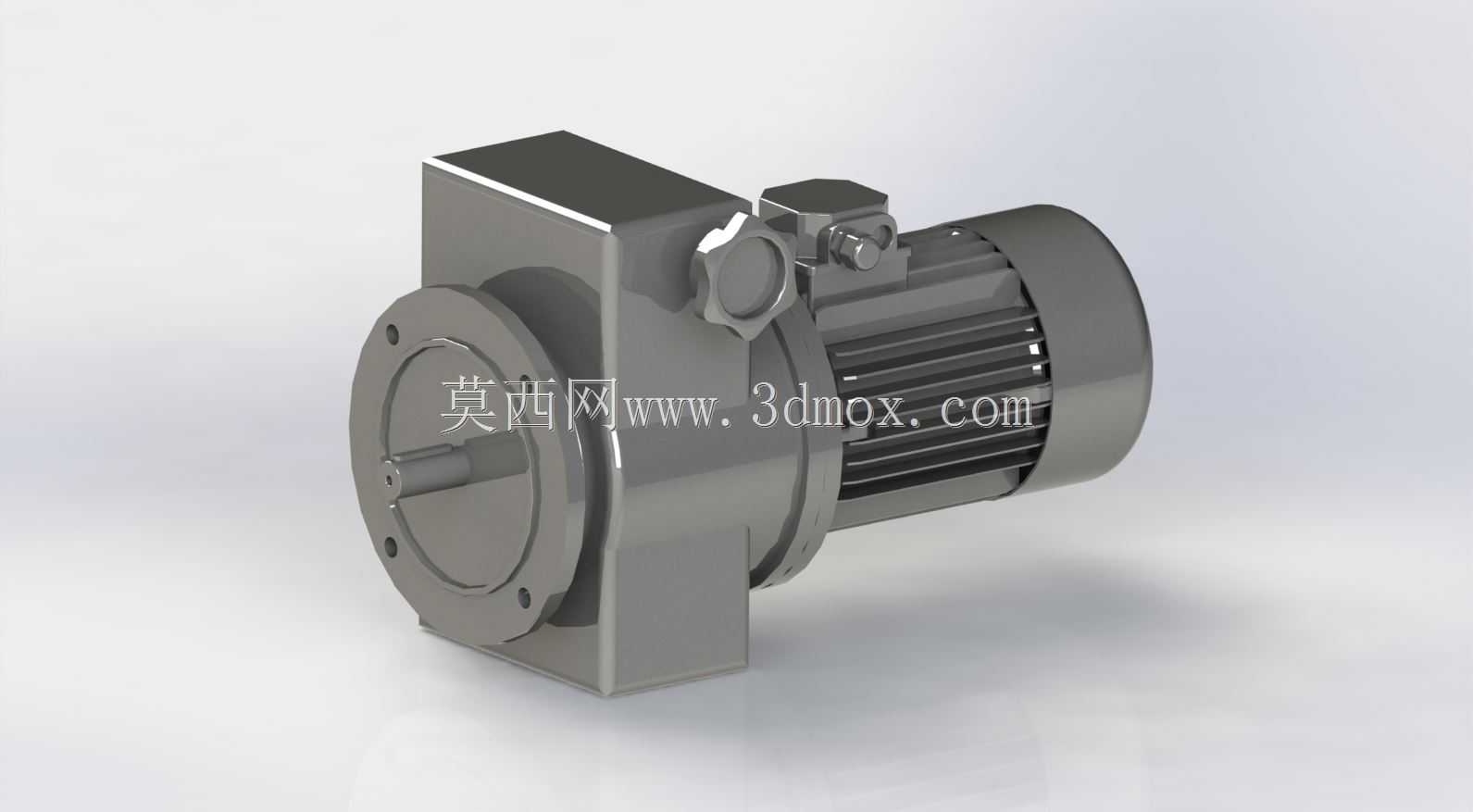

WM系列集成式机械无级变速驱动装置

　　这款集成式机械变速驱动单元，将调速机构与减速段、驱动电机做了同轴一体化整合，在轻工包装、食品输送、小型物料处理设备的传动链里，这类装置的应用占比一直不低——很多需要在运行中动态调整输出转速、又不想额外占用过多安装空间的工位，都会优先选用这类集成结构，不用单独匹配电机、联轴器、调速器的安装公差，能省掉不少现场装配的对齐工作量。

　　从结构布局来看，驱动电机部分采用了标准的卧式铝壳电机散热筋设计，外壳的轴向散热筋顺着电机圆周均匀排布，能保证连续运行时绕组热量顺着筋条快速散出，不会因为集成了变速机构就出现局部积热的问题。前端的法兰安装面做了止口定位设计，安装时只要把止口卡入配套设备的安装孔位，就能保证输出轴和负载端的同轴度，不需要反复打表调整径向跳动，对现场安装的容错率更高。输出轴采用实心圆柱轴伸，带标准键槽，能直接配套链轮、同步带轮或者联轴器使用，轴伸的伸出长度做了优化，不会因为过长导致悬臂负载过大，也不会因为过短没法装常规的传动连接件。

　　中间的变速机构壳体采用方正的箱式结构，侧面预留了调速旋钮的安装位，旋钮做了防滑滚花处理，手动调节时不用额外工具就能转动，调节过程中输出转速的变化是线性的，不会出现突跳或者卡顿，能适配需要精细调整输送速度、送料节拍的工位。壳体的安装面做了平整加工，除了前端法兰安装之外，也可以通过箱体底部的安装脚做卧式固定，两种安装方式的定位基准统一，不管是法兰装还是底脚装，输出轴的中心高公差都控制在常规工业传动的允许范围内，替换同规格旧设备的时候不用重新调整负载端的安装高度。

　　设计上把变速机构的润滑腔和电机轴承腔做了密封隔离，避免变速腔的润滑油渗入电机绕组，也能防止电机端的灰尘进入变速机构磨损摩擦副。整个装置的外形轮廓没有突出的尖锐棱角，所有安装边角都做了倒角处理，在设备内部布线或者维护的时候不会剐蹭线缆或者划伤操作人员。安装边界上，电机段的外径和变速箱体的宽度做了尺寸匹配，整套装置的最大外轮廓不会超过前端法兰的外接圆太多，在空间紧凑的小型设备内部安装时，不会和周边的机架、护板产生干涉，对安装空间的要求比分体式的“电机+调速器+减速机”组合小很多。

　　从实际使用的角度看，这类集成变速装置的输出扭矩覆盖了小型输送线、小型给料机构的常用负载区间，调速范围能满足大多数需要根据生产节拍调整运行速度的场景，不用额外加装变频调速器就能实现手动无级变速，对于成本控制严格、不需要远程电控调速的设备来说，是性价比很高的传动方案。结构上没有复杂的外接管路或者控制线，只有电机本身的动力接线盒，接线盒的位置设在电机壳体上方，接线时不用挪动装置就能完成接线操作，后期维护的时候也能直接打开接线盒检查线路，不用拆解整个传动单元。输出轴的密封采用了双唇口油封，能防止长期运行时变速腔的润滑油顺着轴伸漏出，也能阻挡外部的粉尘、水汽进入箱体内部，在多尘或者轻度潮湿的车间环境里也能稳定运行。
