荏原CDXM70卧式离心泵结构设计

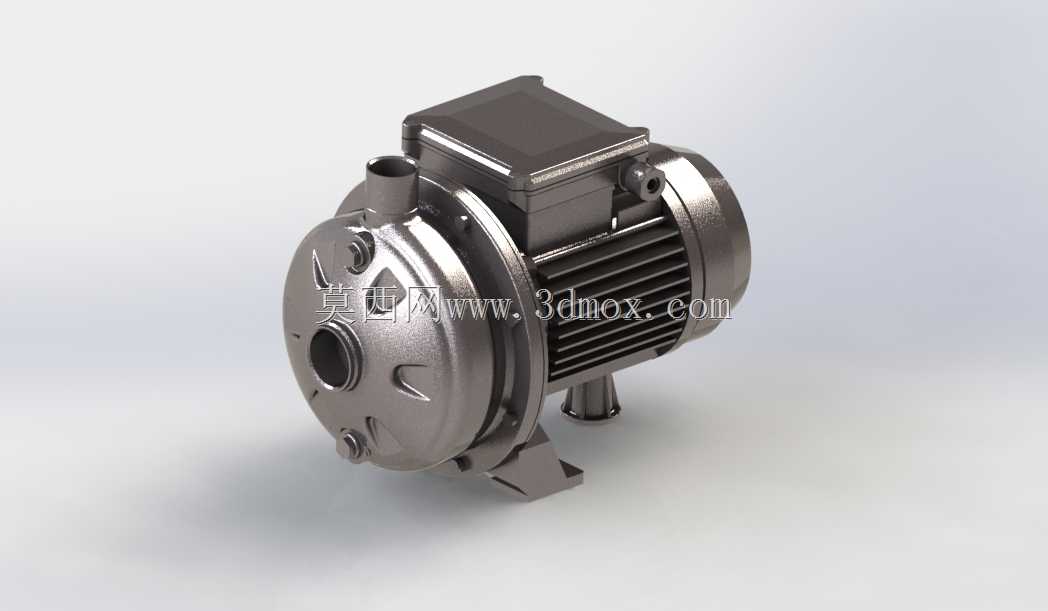

　　这款卧式单级离心泵的三维结构，完全围绕民用建筑供水、小型工业循环水输送的实际工况做的结构落地，从建模细节里能看到很多现场安装与运维的考量点。先从安装边界说起，整机采用底脚式安装结构，底部两个铸造成型的支撑脚预留了标准螺栓过孔，安装时不需要额外做转接支架，直接固定在混凝土基础或者型钢机架上即可，支撑脚的位置刚好落在整机重心的正下方，满负荷运行时的振动偏移量能控制在很小的范围，不需要额外做加强筋加固基础。泵体的进出口采用同轴水平布置的内螺纹接口，进出口中心距、接口离地高度都匹配常规民用供水管道的安装标高，现场配管时不需要做额外的变径或者抬高处理，能减少管路弯头的使用数量，降低沿程阻力损失。

　　从功能特性上看，过流部件全部采用冲压不锈钢结构，泵腔的流道做了顺滑的圆弧过渡，没有直角突变的结构，一方面能减少流体在泵腔内的湍流损失，提升水力效率，另一方面冲压成型的流道内壁粗糙度低，不容易结垢，输送生活饮用水或者洁净循环水的时候，不会因为流道挂污影响水质或者堵塞流道。叶轮采用闭式结构，叶片的型线是按照低比转速离心泵的水力模型做的拟合，建模时特意保留了叶片进口边的圆弧修型结构，能降低泵在小流量工况运行时的气蚀风险，就算入口压力有小幅波动，也不容易出现气蚀剥蚀叶轮的情况。

　　泵与电机的连接采用直联式结构，没有额外的联轴器部件，泵轴直接和电机输出轴做刚性连接，这种结构的好处是整机轴向尺寸更紧凑，安装时不需要做联轴器对中调整，现场安装的工作量能减少一半以上，同时也消除了联轴器传动的效率损失和运行噪声。连接部位的机械密封腔做了集成式设计，密封件的安装定位台阶直接在泵体后端铸出，更换机械密封的时候不需要完全拆解泵体，只需要拆下电机和连接支架就能直接更换密封件，运维的拆装步骤非常简便。

　　电机部分采用标准B3安装结构的异步电机，散热筋的排布方向顺着电机轴向布置，和泵体直联之后，电机尾部的风叶转动时产生的冷却风，能顺着散热筋从电机尾部吹向泵端，不仅能给电机壳体散热，还能顺带带走机械密封腔部位的热量，避免密封件因为长期高温运行出现老化失效。电机的接线盒布置在电机顶部，接线口的朝向可以根据现场布线需求做90度旋转调整，不管是从顶部走线还是侧面走线，都不需要额外做弯头转接，避免接线部位出现积水进灰的问题。

　　从设计思路上看，整个结构没有冗余的部件，所有的结构特征都服务于实际使用需求：泵体前端的排气螺塞位置设在泵腔最高处，首次开机灌泵的时候，只需要拧开螺塞就能排净泵腔内的空气，不需要在管路上额外加装排气阀；底部的放水螺塞设在泵腔最低位置，冬季停机或者长期不用的时候，能完全排净泵腔内的存水，避免低温冻裂泵体；泵体和电机连接的支架采用铸铁材质，既保证了连接刚度，避免运行过程中泵轴和电机轴出现不同心的问题，又能起到一定的隔振作用，减少电机振动向泵体和管路的传递。

　　在实际选型应用中，这款泵的结构尺寸完全适配小型建筑二次供水、暖通空调循环水、小型工业设备冷却水循环的安装空间要求，整机重量轻，不需要大型吊装设备就能完成现场安装，过流部件的材质特性也能满足轻度腐蚀性流体的输送需求，比如小型水处理设备的药液输送、泳池水循环这类场景，都能匹配对应的使用要求。建模过程中所有的配合尺寸都按照实际加工公差做了预留，比如泵体和叶轮的口环间隙、机械密封的安装压缩量、轴承的配合公差，都和实际生产加工的要求一致，不管是做结构教学演示，还是做设备选型的装配校核，都能直接用这个模型做干涉检查和安装模拟，不需要再做额外的尺寸调整。
