荏原LPCD系列卧式离心泵结构设计

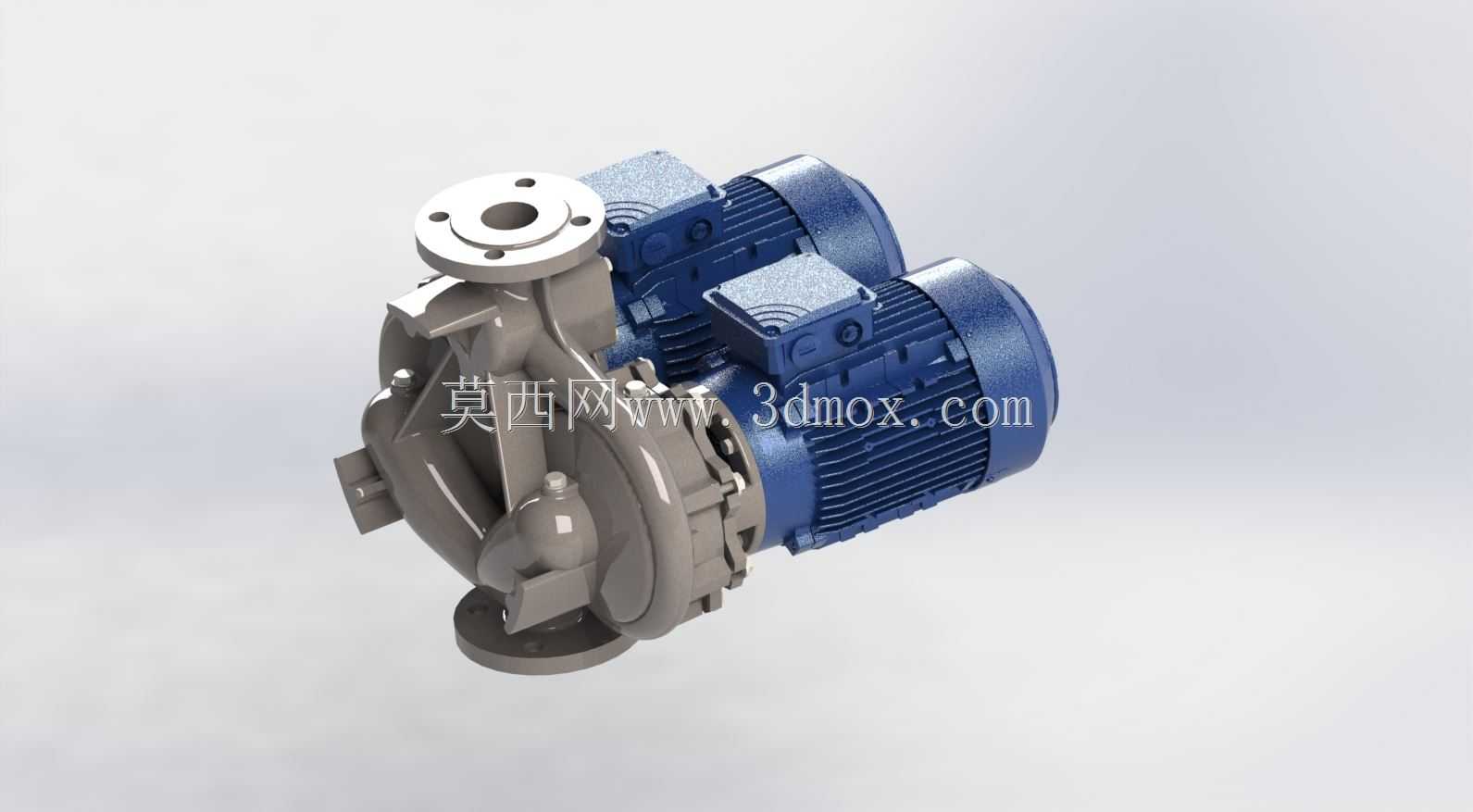

　　在民用建筑供水、工业循环水系统、暖通空调水回路以及轻度腐蚀性流体输送场景中，卧式单级离心泵始终是应用占比最高的流体输送设备之一，这类设备的结构合理性直接决定了现场安装效率、运行稳定性与后期维护成本。本次呈现的荏原LPCD系列泵结构，完全遵循原厂设备的实际装配逻辑搭建，从泵体流道到电机对接结构，每一处细节都匹配工业现场的实际使用需求。

　　从功能特性来看，该泵采用后拉式结构设计，日常检修叶轮、机械密封时无需拆卸进出水法兰管路，也不用移动电机位置，松开泵体与电机连接架的紧固螺栓即可抽出转子组件，能大幅缩短现场停机维护的时间。泵体的进出口采用同轴线水平布置，进水口与出水口法兰的公称通径、螺栓孔分布完全匹配对应公称压力的管路法兰标准，现场配管时不需要额外做变径调整或者非标法兰转接，能减少管路阻力损失与安装工作量。泵体流道采用水力模型优化的蜗壳结构，流道表面过渡顺滑无突变拐角，能降低流体在泵腔内的湍流损失，提升运行效率同时减少气蚀发生的概率，适配清水、物理性质类似水的轻度腐蚀性介质输送需求，常规工况下介质温度不超过120摄氏度时都能稳定运行。

　　设计过程中优先考虑了安装边界的适配性，整机的安装底座采用一体化铸铁结构的设计逻辑，泵体与电机共用同一安装基准面，安装时不需要单独调整泵轴与电机轴的同轴度，出厂前的预装校准已经保证了两轴的对中精度，现场只需要将底座固定在混凝土基础或者钢制机架上，连接好进出水管路与电源即可投入使用。整机的轴向尺寸控制紧凑，双电机配置的结构也没有额外增加过多的径向占用空间，对于安装空间受限的机房、模块化供水机组集成场景十分友好，底座上的安装螺栓孔采用长圆孔设计，允许现场安装时存在小范围的位置偏差，降低基础施工的精度要求。

　　叶轮采用闭式结构设计，前后盖板的曲率经过水力优化，叶片数量与出口安装角匹配对应流量扬程参数，能保证在额定工况点运行时效率处于最优区间，同时叶轮做了动平衡校正，运行时的振动幅度控制在标准允许范围内，减少轴承与机械密封的额外载荷，延长易损件的使用寿命。机械密封采用集装式结构，不需要现场单独调整弹簧压缩量，更换时直接整体拆装即可，避免了分体式密封安装不当导致的泄漏问题，密封端面的材质适配常规输水工况，能承受短时的干转冲击而不轻易损坏。

　　泵轴与电机轴的连接采用刚性联轴器结构，联轴器处设置有可拆卸的防护罩，避免运行时转动部件卷入杂物或者造成人员伤害，防护罩采用薄钢板折弯成型，重量轻拆装方便，日常巡检时可以快速拆下检查联轴器的对中情况与紧固螺栓状态。泵体顶部设置有排气螺塞，首次启动前可以拧开螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常吸水，泵体底部设置有放水螺塞，冬季停机或者长期不用时可以排净泵腔内的存水，防止冻裂泵体或者内部锈蚀。

　　从三维建模的角度来看，整个模型的装配层级清晰，泵体、叶轮、泵盖、机械密封、连接架、电机、联轴器、底座等零件都为独立可编辑的实体，每个零件的配合公差都按照实际工业装配要求设定，比如泵体与泵盖的止口配合、轴承与轴的过盈配合、机械密封与轴的间隙配合都符合机械设计手册的相关要求，既保证装配时不会出现干涉，也能反映实际设备的装配关系。模型的外形尺寸完全匹配原厂样本的参数，进出口法兰的定位尺寸、底座安装孔的间距与孔径、轴中心到底座安装面的高度都和实物一致，在做机房管路布局设计、设备基础设计、供水机组集成设计时，可以直接导入模型进行空间校验，避免现场安装时出现设备与管路、其他设备干涉的问题。

　　在实际选型应用中，这类泵常被用于高层楼宇的二次供水加压、中央空调系统的冷冻水与冷却水循环、工厂生产工艺的冷却水输送、消防稳压系统的供水等场景，稳定的结构设计与便捷的维护特性让它成为很多工程方的首选设备。建模过程中没有对结构做简化处理，连电机接线盒的位置、吊环螺栓的安装位置、铭牌的安装区域都做了还原，能让使用模型的设计人员直观了解设备的实际外形，在做管线综合设计时提前预留接线、吊装、维护的操作空间，避免后期施工时出现空间不足无法操作的问题。
