多林半封闭活塞式制冷压缩机结构模型

　　在商用制冷系统的选型与结构设计工作中，活塞式制冷压缩机的三维结构参考是管路布局、机组底座设计、检修空间预留的核心依据，本次梳理的这款多林系列半封闭活塞压缩机结构模型，完整还原了设备的外部接口、安装支脚、缸体结构与接线盒布局，可直接用于冷库机组、商超冷柜、工业冷水机组的配套结构设计校核。从实际工程应用场景来看，这类中排量半封闭活塞压缩机主要适配中低温制冷工况，常见于中小型果蔬保鲜冷库、肉类冷冻冷藏库、商超并联制冷机组、工业工艺冷却冷水系统，相比全封闭压缩机，其半封闭结构可实现现场拆解检修，缸体、阀板组件、活塞连杆组均可单独更换，大幅降低商用制冷场景的长期运维成本，相比螺杆式压缩机，其小冷量区间的能效表现更优，初始采购成本更低，

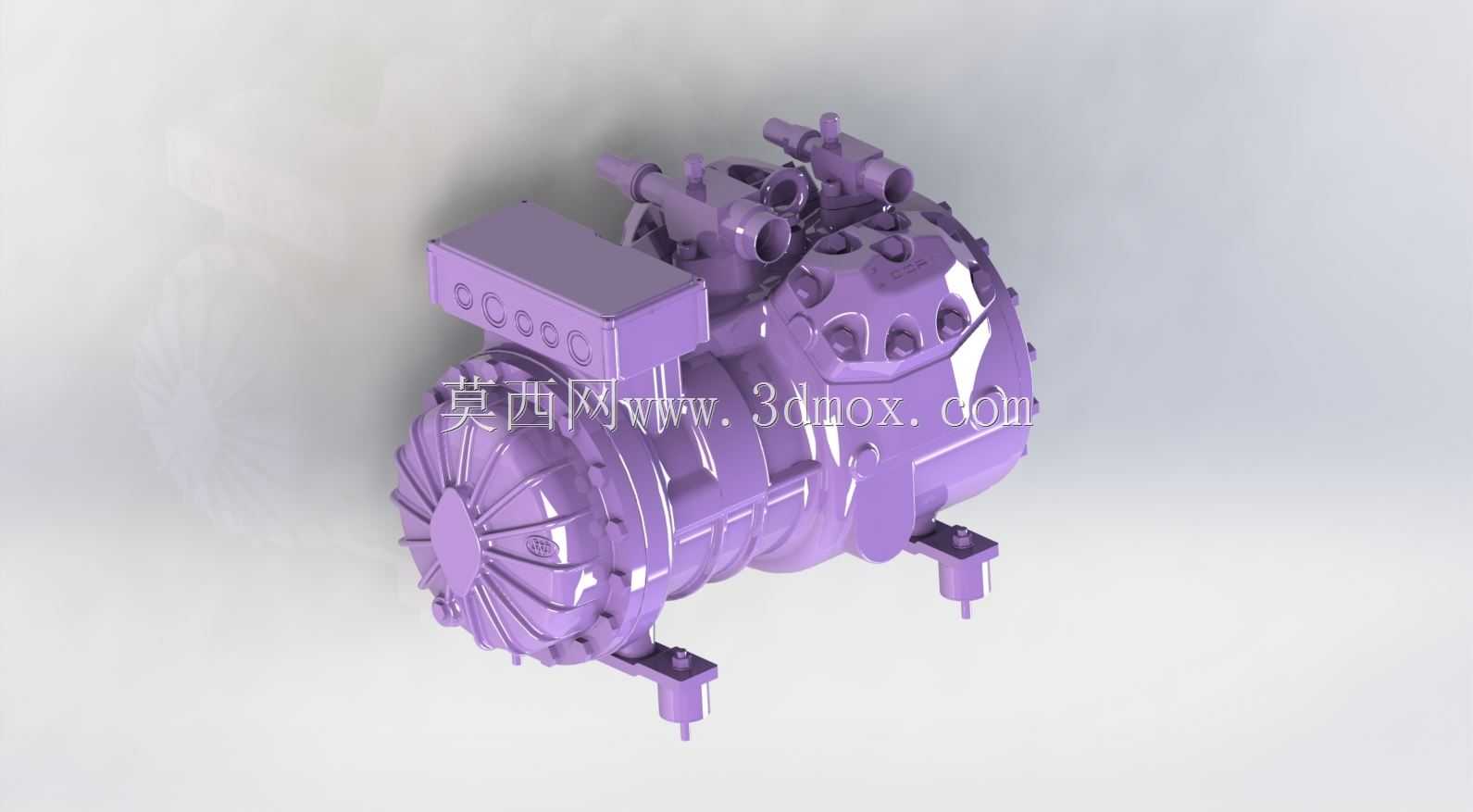

　　适配10匹以内的中小冷量制冷需求。从设备实际用途出发，该压缩机作为制冷循环的核心动力部件，负责将蒸发器侧输出的低温低压制冷剂蒸气压缩为高温高压状态，推动制冷剂在冷凝器、节流装置、蒸发器的闭环回路中循环，实现热量从低温侧到高温侧的转移，模型完整还原了吸气口、排气口的法兰连接结构，两个接口的朝向、管径比例、法兰螺栓孔位均按实际产品比例还原，设计人员在进行制冷管路布局时，可直接参考接口位置预留管路弯折空间，避免实际装配时出现管路与压缩机本体、机组底座、周边阀件的干涉问题。从产品功能特性来看，该机型采用多缸活塞式压缩结构，缸头部分的阀板组件、气缸盖的凸起结构在模型中均有体现，侧面的接线盒为一体式压铸结构，

　　预留了接线端子的安装空间与走线槽位置，接线盒的防护等级适配商用制冷机房的常规使用环境，可避免凝露、灰尘侵入接线端子引发的电气故障；机身下部的油底壳结构承担润滑油存储与曲轴润滑的功能，模型还原了油底壳的外形轮廓与安装支脚的连接位置，支脚采用四点式安装结构，每个支脚均预留了螺栓安装孔位，支脚与机身之间的加强筋结构也做了还原，可用于校核安装时的螺栓间距、减震垫选型尺寸。从产品设计思路来看，半封闭活塞压缩机的结构设计始终围绕制冷效率、运行可靠性、检修便捷性三个核心维度展开，缸体部分的散热筋结构在模型侧面有清晰体现，运行时缸体产生的热量可通过散热筋与流经机身的空气实现自然对流散热，降低缸内制冷剂的过热程度，提升容积效率；吸气口设置在缸体侧上方的位置，可让低温低压的制冷剂蒸气直接进入气缸腔，减少吸气过程的有害过热，排气口设置在缸头顶部，压缩后的高温高压气体可直接排出，减少排气阻力；接线盒设置在机身侧面的位置，既方便现场接线操作，又能避免排气口的高温辐射影响电气元件的使用寿命。从外形尺寸与安装边界来看，模型按实际产品比例还原了整机的长宽高尺寸，四个安装支脚的中心距、支脚底面到机身主轴中心的高度、吸气口与排气口的中心高度、接线盒的外凸尺寸均符合实际产品的安装边界要求，在进行机组底座设计时，可直接参考支脚孔位预留安装螺栓的穿孔位置，同时根据整机的外轮廓尺寸预留足够的检修空间，比如缸头侧需要预留阀板拆解的操作空间，

　　接线盒侧需要预留接线与电气元件检修的操作空间，油底壳侧需要预留换油操作的空间；在进行机房布局设计时，可根据整机的外形尺寸预留设备搬运与就位的通道，同时根据吸排气口的朝向提前规划管路走向，减少管路的弯折次数，降低管路的流动阻力。对于结构设计人员来说，这类高精度的压缩机三维模型可大幅减少前期选型阶段的尺寸测绘工作量，在进行制冷机组的三维装配时，可直接将压缩机模型导入装配环境，匹配冷凝器、储液器、气液分离器、油分离器等周边部件的位置，提前排查管路干涉、安装空间不足、检修位预留不够等问题，避免实际生产装配阶段出现设计变更，缩短机组的设计开发周期；对于设备选型人员来说，可通过模型直观了解设备的接口位置、安装尺寸，快速判断该机型是否适配现有项目的机房空间、管路布局要求，减少现场勘测的反复核对工作量。需要注意的是，这类半封闭活塞压缩机在安装时，支脚位置需要匹配对应硬度的橡胶减震垫，避免运行时的振动传递到底座引发管路共振，吸排气口与管路连接时需要采用软连接结构，进一步阻隔振动的传递，模型中支脚的安装面为平面结构，可直接匹配常规的方形减震垫安装尺寸，设计人员可根据整机重量核算减震垫的承载能力，选择合适硬度与厚度的减震配件。
