往复式制冷压缩机实体结构三维建模

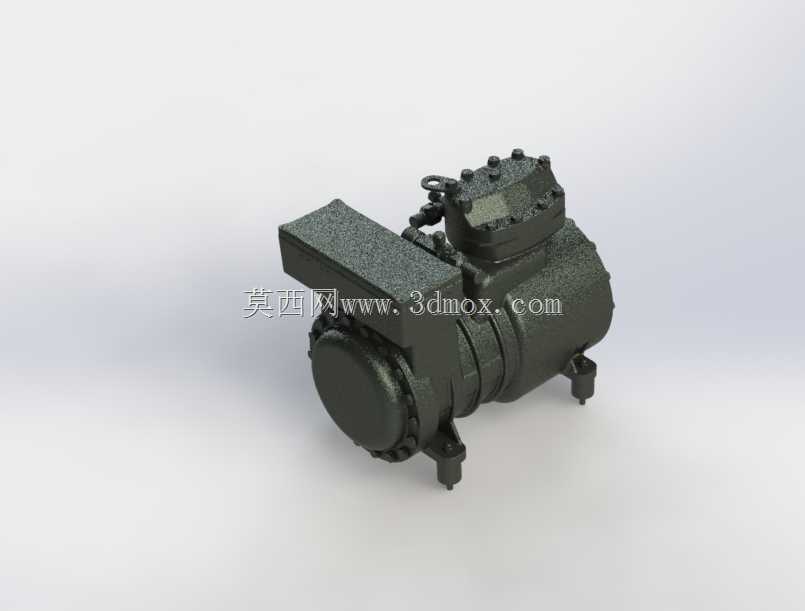

　　该模型还原的是中小型半封闭往复式制冷压缩机的完整实体结构，这类设备广泛应用于商用冷柜、中小型冷库、冷藏运输机组、工业冷水机等制冷场景中，是蒸汽压缩式制冷循环里实现制冷剂升压输送的核心动力部件，其运行稳定性直接决定整套制冷系统的制冷效率与使用寿命。从结构设计逻辑来看，建模过程完整还原了压缩机的缸体、曲轴箱、阀组组件、气缸盖、吸气排气接口、安装支脚、接线盒等全部外部与内部可观测结构，没有做过度简化处理，能够清晰呈现各部件的装配位置与连接关系。在实际工程应用中，这类压缩机的安装边界需要重点关注底部支脚的定位尺寸，模型中还原的四个安装支脚采用对称布局，支脚预留的螺栓通孔尺寸适配常规M10-M12的设备固定螺栓，安装时需要预留足够的检修空间，

　　尤其是气缸盖侧的阀组检修区域、接线盒侧的电气接线空间，以及吸排气接口的管路连接操作空间，避免后期维护时出现操作空间不足的问题。从功能特性层面，模型还原的压缩机采用曲柄连杆驱动的活塞往复运动结构，通过气缸内活塞的往复运动改变气缸容积，配合吸排气阀组的单向导通作用，完成低温低压制冷剂气体的吸入、压缩、高压排出过程，建模时准确还原了气缸部分的散热筋结构，这类散热筋能够增大缸体与外界空气的接触面积，在设备运行过程中辅助带走压缩过程产生的热量，避免缸体温度过高导致制冷剂过热、润滑性能下降等问题。在设计思路上，该类压缩机的缸体与曲轴箱采用一体化铸造成型结构，模型中还原的铸件壁厚均匀，过渡位置均做了圆角处理，符合铸造工艺的设计要求，

　　能够有效降低铸件生产过程中的应力集中问题，同时提升壳体的承压能力，毕竟压缩机运行过程中曲轴箱与气缸内部会承受制冷剂的高低压交变载荷，壳体的结构强度直接决定设备的运行安全。吸排气接口的位置设计在气缸盖顶部，这种布局能够缩短制冷剂的进出流道，减少流道阻力带来的能量损失，同时接口采用标准的法兰连接结构，方便现场管路安装时的对位与密封处理。接线盒设置在缸体侧上方的位置，能够避免管路凝露产生的水滴流入接线端子引发电气故障，同时接线盒的防护结构能够满足常规商用制冷场景的防尘防水要求。从外形尺寸的参考价值来看，模型的整体比例严格按照实际设备尺寸还原，长度方向覆盖曲轴箱到气缸盖的全部尺寸，宽度方向匹配缸体两侧的最大外轮廓，

　　高度方向从底部安装支脚的底面到顶部接线盒、吊环的最高位置，能够直接用于制冷机组的整体布局设计，在做机组三维装配时，可以直接将该模型导入装配环境，核对冷凝器、蒸发器、管路、电控箱等周边部件的安装间隙，避免出现部件干涉、管路弯折半径不足等设计问题。对于结构设计从业者而言，该模型能够直观展示半封闭往复压缩机的外部结构特征，帮助设计人员快速掌握这类设备的安装接口位置、固定方式、外形轮廓尺寸，在进行制冷系统成套设计时减少设备选型后的尺寸核对工作量；对于三维建模学习者而言，该模型的铸件曲面、安装支脚、阀组结构、散热筋等特征，都是机械三维建模中非常典型的练习案例，能够帮助学习者掌握复杂铸件结构的建模思路，理解工业产品设计中工艺性、功能性、安装维护便利性的平衡逻辑。在实际设备选型过程中，这类结构的压缩机通常适用于中低温制冷场景，其压缩比适配常规的R22、R404A等常用制冷剂，模型还原的吊环结构也符合设备安装吊装的设计要求，在设备进场安装时可以通过顶部吊环完成整机吊装，避免吊装过程中磕碰吸排气接口、接线盒等脆弱部件。另外模型中还原的油位观察结构、侧盖密封结构，也对应了设备日常维护中的润滑油检查、轴封检修等实际需求，这些细节结构的还原，让整个模型的工程实用价值远高于简化的示意模型，能够直接用于工程设计的参考、产品结构的学习、制冷机组的装配模拟等多个场景。
