手动三片式内螺纹球阀结构设计

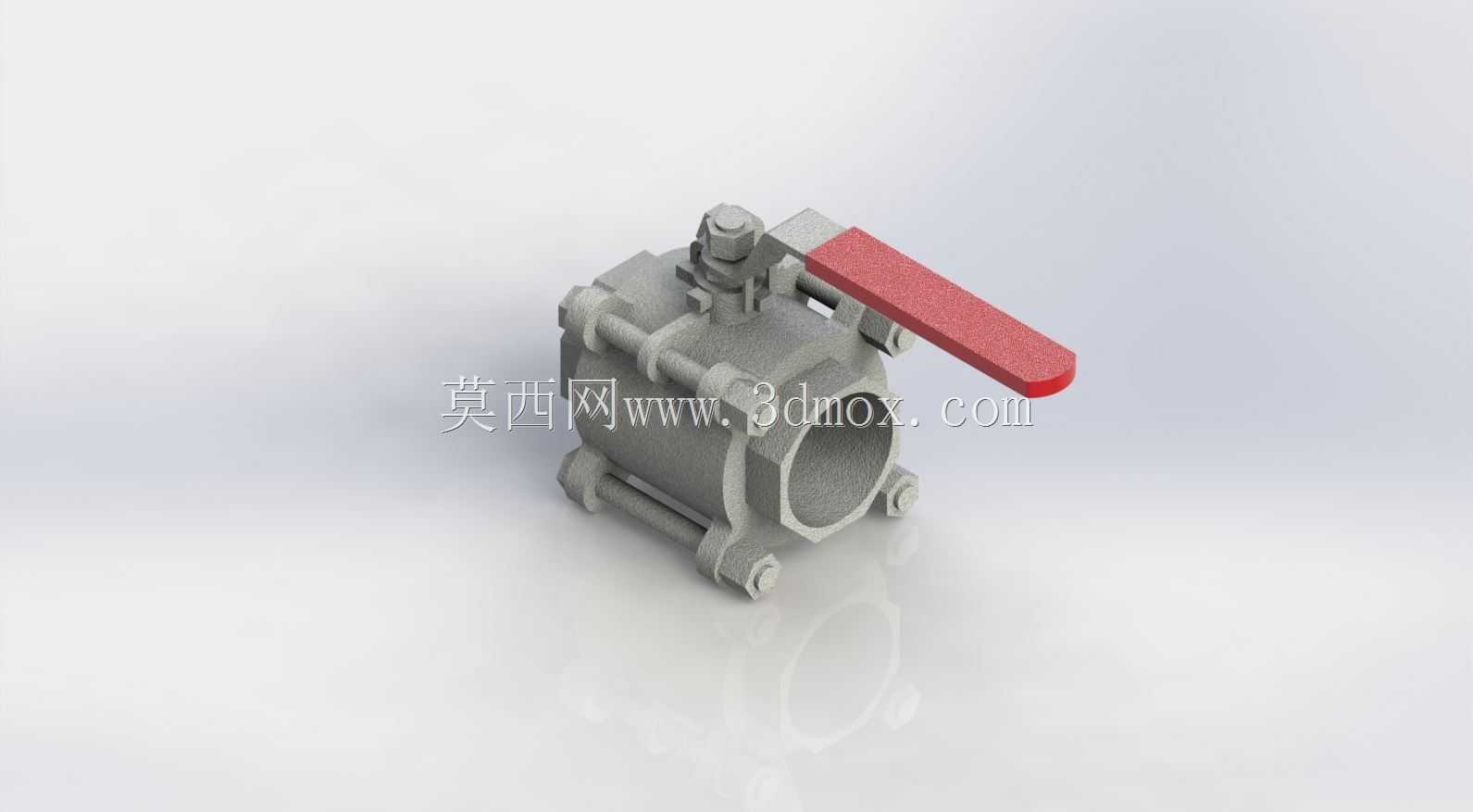

　　这款手动三片式球阀的三维结构，完全围绕中小口径工业管路的截断控制需求搭建，日常在给排水支管、小型化工助剂输送线、压缩空气分支管路、暖通循环水支路里都能见到这类阀件的身影，核心作用就是通过90度的手柄旋转，快速实现管路通路的全开或全关，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无缩径，介质流经的压力损失可以控制在极低水平，非常适合需要频繁启闭、快速切断介质的工况场景。

　　从结构设计逻辑来看，采用三片式阀体拆分结构，本质是为了兼顾装配便利性与密封可靠性，左右两个端体通过长螺栓与中间主阀体锁紧，拆开后可以直接接触到内部的球体、阀座密封件，后期维护更换密封件时不需要把整个阀从管路上拆下来，只需要松开连接螺栓就能取出内部组件，相比一体式球阀大幅降低了现场运维的工作量。中间主阀体的流道做了全通径匹配，球体的通孔直径和管路公称通径保持一致，不会出现缩径带来的流阻增大、介质残留问题，输送含微小固体颗粒的流体时也不容易出现卡滞。

　　操作端的红色杠杆式手柄做了加长力臂设计，手柄末端的握持区域做了圆弧过渡，现场操作人员不需要借助额外的加力杆，徒手就能完成额定压力下的启闭操作，手柄与阀杆的连接采用扁方定位结构，装配时不会出现周向打滑，手柄的安装角度和球体通孔方向保持严格对应，现场人员只需要看手柄方向就能判断阀门的开关状态：手柄与管路平行时为全开，垂直时为全关，避免误操作。阀杆部分采用下装式防飞出结构，即使阀杆处的填料压盖出现松动，带台肩的阀杆也不会被管路内部压力顶出，从结构上规避了介质外泄的安全隐患，阀杆与阀体之间的填料槽预留了足够的填充空间，可以根据介质特性选配四氟、柔性石墨等不同材质的密封填料，适配不同温度、腐蚀性的介质工况。

　　连接端采用内螺纹结构，适配常规的英制管螺纹标准，安装时只需要在管端缠好生料带或者加装密封垫，直接拧入阀体两端即可，不需要额外焊接法兰，非常适合小口径管路的快速安装。整体安装边界的设计充分考虑了现场操作空间需求，手柄旋转90度的范围内没有突出的结构干涉，即使是并排安装在密集管排上，相邻阀门之间只要预留出一个手柄宽度的间隙，就能完成操作，不会出现手柄碰擦相邻管路或阀件的问题。阀体外部的加强筋沿着螺栓连接方向布置，既提升了三片阀体组合后的整体刚性，在承受管路压力波动、水锤冲击时不会出现阀体变形导致的密封失效，同时也没有多余的冗余结构，控制了整体重量，方便现场搬运安装。球体表面做了光滑圆弧过渡，和两侧阀座的密封面接触均匀，全关状态下密封比压分布一致，不会出现局部泄漏，阀座采用弹性密封结构，在介质压力较低时依靠阀座自身的预紧力实现密封，压力升高时介质压力会推动阀座紧贴球体，密封性能随压力升高反而更稳定，适配从低压到中压的常规管路工况。
