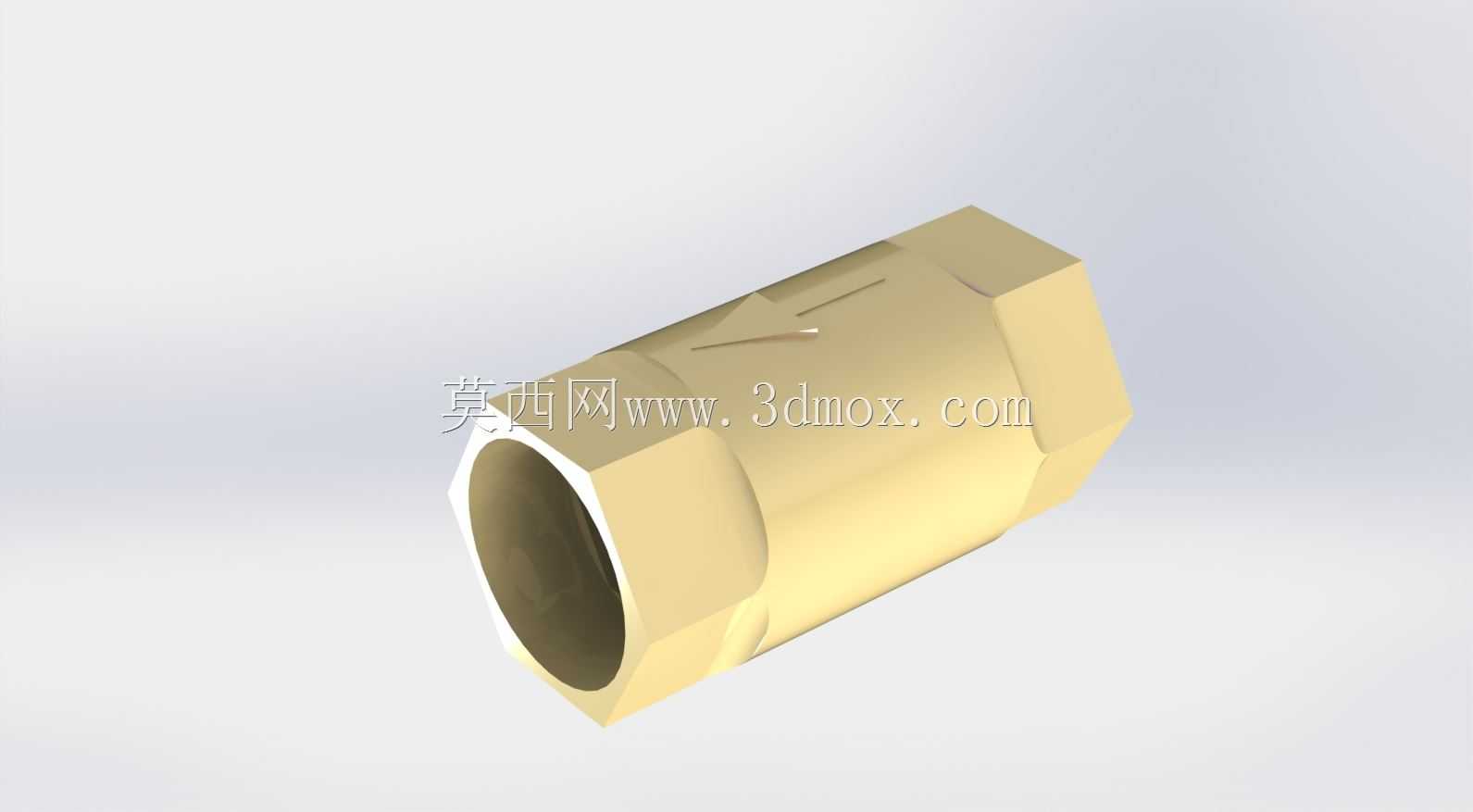

黄铜内螺纹弹簧式单向止回阀结构

　　在民用供水、小型气动回路、低压液压支路以及暖通给排水的管路布设场景里，这类弹簧加载式止回阀是极为常见的流体控制元件，核心作用是阻断介质反向回流，避免下游介质倒灌造成上游设备损坏、管路压力紊乱或者不同介质交叉污染的问题。不同于旋启式止回阀需要依赖介质重力或者较大的正向压差实现阀瓣开合，弹簧式结构的复位响应速度更快，对安装姿态的敏感度更低，不管是水平管路、垂直上行管路还是倾斜布设的支路，都能稳定实现止回功能，不会因为安装角度偏差出现阀瓣复位滞后、密封失效的问题。从结构设计逻辑来看，这款阀体采用整体黄铜棒料加工成型，两端为标准内螺纹接口，和同通径的管路接头、软管接头、外螺纹管件可以直接旋合装配，不需要额外定制转接件，现场安装的适配性很强。

　　阀体外部做了六角结构设计，刚好适配标准活动扳手的夹持尺寸，安装时不需要专用工装，普通管道施工工具就能完成拧紧作业，六角的对边尺寸严格匹配对应通径的管件安装标准，不会出现扳手打滑、夹持力不足导致密封不严的问题。内部流道做了平滑过渡处理，没有突兀的台阶或者锐角结构，介质正向流通时的流阻被控制在较低水平，不会因为阀件的接入造成过大的管路压力损失，对于供水压力本身偏低的民用管路、小流量气动回路来说，这种低流阻设计能有效降低系统的动力损耗。内置的弹簧采用不锈钢材质，长期接触水、低压油气或者常规压缩空气都不会出现锈蚀失效的问题，弹簧的预紧力经过匹配设计，正向流通时只需要极低的开启压力就能推动阀瓣压缩弹簧打开流道，

　　当正向介质压力下降或者出现反向压力趋势时，弹簧会快速推动阀瓣贴合密封面，瞬间截断流道，阻断介质回流。密封面采用锥面配合结构，相比平面密封的结构，锥面的密封比压更高，即使介质里带有少量细小杂质，也能在阀瓣闭合时依靠介质压力和弹簧推力实现可靠密封，不容易出现渗漏问题。在安装边界上，这款止回阀的轴向长度控制得非常紧凑，不会占用过多的管路布设空间，在设备内部管路排布密集、安装空间局促的场景下，这种紧凑结构的优势非常明显，不需要为了安装阀件额外调整周边管路的走向。阀体表面没有多余的凸起结构，安装后和周边管件的间隙可以控制在很小的范围，适合集成在紧凑型的流体控制单元、小型供水设备、气动控制箱内部。实际选型应用时，需要注意阀体上标注的流向箭头，

　　安装时保证箭头方向和介质正向流动方向一致，虽然弹簧结构对安装角度不敏感，但如果反向安装会直接导致管路截断，介质无法正常流通。日常使用过程中，这类黄铜材质的止回阀适配的介质温度范围覆盖常规民用冷热水、常温压缩空气、低压润滑油等常见流体，不适合用于强腐蚀性酸碱介质、含有大量硬质颗粒的污水管路，否则会造成密封面磨损、阀体腐蚀，最终出现止回失效、外漏的问题。从建模细节来看，模型还原了阀体的外六角轮廓、内螺纹的接口特征、内部流道的平滑过渡结构、弹簧的装配位置以及阀瓣的密封配合关系，结构工程师在做管路系统三维布设时，可以直接调用该模型完成管路干涉检查、安装空间预留、接口尺寸匹配的工作，不需要再从零开始测绘建模，能有效缩短管路系统的设计周期。建模时对阀体的壁厚做了符合行业标准的还原，两端螺纹的旋合长度也匹配常规管件的啮合尺寸，不会出现模型和实际采购零件尺寸偏差过大，导致现场安装时出现干涉、接口无法对齐的问题。对于做小型流体设备设计、家装管路改造设计、气动回路设计的工程师来说，这类标准化的止回阀模型可以直接复用在不同的项目方案里，只需要根据实际管路通径调整对应规格的模型参数，就能快速完成整套管路的三维布局设计。
