半封闭螺杆式制冷压缩机组结构设计

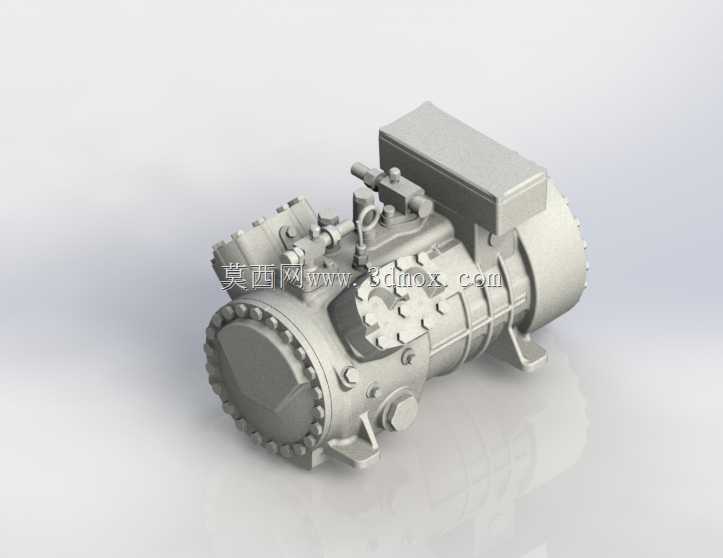

　　在商用制冷、工业低温冷却、冷链仓储、中央空调主机等场景中，螺杆式制冷压缩机是核心的动力压缩部件，承担着将低压低温气态制冷剂压缩为高压高温气态、驱动整个制冷循环运转的核心作用，这款半封闭结构的螺杆压缩机组，针对中大型制冷系统的安装与运行需求做了针对性的结构优化，适配R22、R404A等多种主流制冷工质，可覆盖-30℃到10℃区间的蒸发温度需求，满足冷藏库冻结、工艺冷却、商超冷链集中供冷等不同工况的使用要求。从结构设计逻辑来看，这款机组采用压缩机本体与接线盒、油分组件集成式的布局思路，将电机腔体与压缩腔体整合在同一段铸铁壳体内，取消了开启式压缩机的轴伸密封结构，从根源上避免了轴封处制冷剂泄漏的风险，

　　这也是半封闭压缩机在商用制冷领域大范围替代开启式机型的核心原因。壳体采用高强度灰铸铁铸造，壁厚根据不同腔体的承压需求做差异化设计，低压吸气侧腔体壁厚稍薄，高压排气侧以及压缩工作腔位置做局部加厚处理，既控制了整机的整体重量，也能满足最高2.5MPa工作压力下的强度要求，避免长期承压运行出现壳体变形或者开裂的问题。机组的安装支撑脚采用与壳体一体铸造成型的结构，三个支撑点分布在壳体的重心投影区域，每个支撑脚都预留了标准的螺栓安装通孔，安装时可以通过减震垫直接固定在机组底座或者槽钢支架上，安装边界的尺寸设计充分考虑了常规制冷机组的机架预留空间，横向的接线盒突出尺寸控制在合理范围，不会出现安装时与周边管路、阀件干涉的问题，

　　吸排气接口的位置设置在壳体侧上方，方便现场安装时对接铜管或者钢制管路，减少管路弯折的施工量。压缩核心部件采用一对相互啮合的阴阳螺杆转子，转子型线经过优化设计，啮合间隙控制在极小的范围，减少压缩过程中的气体内泄漏，提升容积效率，转子两端采用高精度轴承支撑，承受压缩过程产生的径向与轴向力，保证转子长期高速运转时的同轴度，避免转子与腔体内壁出现刮擦。机组集成的内置油分离结构，会将排气带出的润滑油分离出来，通过回油通路重新送回压缩腔体，保证运动部件的润滑需求，不需要额外在系统中配置大型外置油分，缩减了整个制冷机组的外围部件尺寸，降低现场安装的复杂度。顶部的电气接线盒采用密封式结构，防护等级满足常规机房的使用要求，

　　接线端子与内部电机绕组直接连接，减少了外接线路的接点，降低电气故障的概率。在实际选型应用中，这类压缩机组通常会配套冷凝器、节流阀、蒸发器组成完整的制冷循环，根据不同的冷量需求，可以选择多台机组并联的方式搭建更大冷量的制冷站，设计建模时需要重点关注机组的重心位置、接口坐标以及安装孔位的相对尺寸，保证后续管路设计、机架设计时的装配精度，避免出现安装错位导致的管路应力集中问题。机组的外形设计充分考虑了运维的便利性，油位观察孔、注油口、油压检测接口都设置在便于操作的侧面位置，日常维护时不需要拆解外围的管路就可以完成油位检查、润滑油补充等常规操作，高压保护、低压保护的传感器安装位也做了预留，方便机组运行时的状态监测与故障保护。从建模的细节处理来看，壳体外部的加强筋、螺栓连接的端盖结构、紧固件的排布都完全按照实际产品的结构还原，端盖上的螺栓采用均布排布，保证端盖与壳体连接时的密封面压力均匀，避免出现局部密封不严导致的制冷剂泄漏，吸气口的滤网安装位、排气口的止回阀安装结构也都做了完整的还原，能够直接用于制冷机组的整体装配模拟、管路干涉检查以及运维操作空间的校核工作。
