半封闭螺杆式制冷压缩机组结构设计

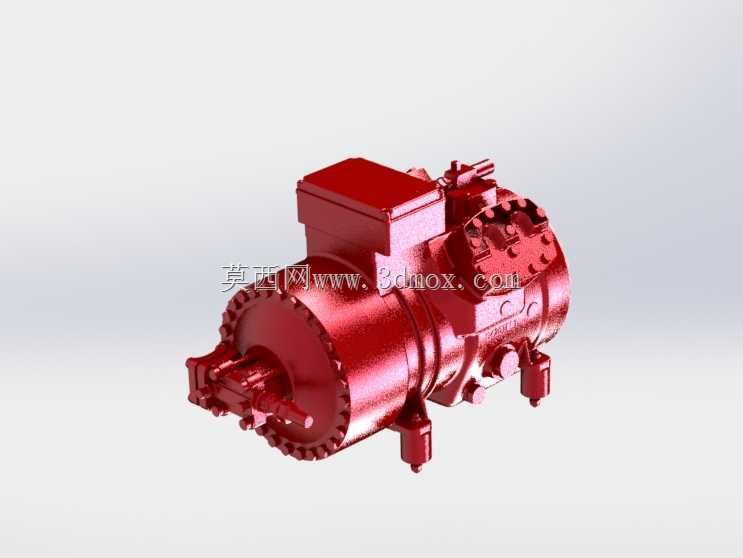

　　这款半封闭螺杆式制冷压缩结构，主要面向商用冷冻冷藏、工业工艺冷却、大中型中央空调冷源站等场景，是蒸汽压缩式制冷循环里的核心动力部件，负责将蒸发器侧换热后形成的低温低压气态冷媒，压缩为高温高压气态送入冷凝器，完成整个制冷循环的压力抬升与冷媒输送。从结构设计逻辑来看，整体采用卧式集成布局，将螺杆压缩主机、内置电机、油气分离腔、吸气过滤腔、接线盒、安装支脚全部整合在同一块铸造缸体上，相比开启式压缩结构取消了伸出轴的轴封部件，从根源上避免了轴封位置的冷媒泄漏风险，同时减少了外部联轴器、外置电机机架等额外安装部件，整体安装占用空间更小，现场装配时仅需对接吸排气法兰、电源接线、油路保护测点即可完成就位，大幅降低现场安装的调试工作量。

　　从功能分区来看，缸体侧部的方形腔体为内置电机安装腔，采用冷媒冷却方式，低温低压的气态冷媒从吸气端进入后首先流经电机定子与转子的间隙，带走电机运行产生的铜损、铁损热量后再进入螺杆转子压缩腔，不需要额外配置电机冷却风扇或水冷夹套，既简化了冷却回路结构，又能利用冷媒的过热度提升单位质量冷媒的制冷量，避免电机热量直接散入机房造成冷量浪费。缸体上部的凹凸集成结构为内置式油气分离腔，螺杆压缩机运行时需要喷射冷冻油实现转子间密封、转子与缸壁润滑、压缩过程冷却，压缩后的高压冷媒会携带大量冷冻油雾，内置的油气分离结构通过离心碰撞、滤网拦截两级分离，将冷媒中的冷冻油分离后直接回流到压缩腔的供油通道，不需要配置外置的大型油气分离器，进一步压缩了机组的整体安装边界。

　　从安装边界来看，整体采用四点式铸钢支脚安装，支脚位置设置了加厚的减震垫安装平面，支脚的螺栓孔间距经过标准化匹配，可直接适配常规制冷机组的底座安装梁，不需要额外制作过渡转接板。缸体两端的法兰分别为吸气口与排气口，法兰的螺栓孔分布、通径尺寸完全匹配行业通用的制冷管路标准，可直接对接同规格的冷媒管路，现场安装时不需要重新配焊法兰。侧部的接线盒采用密封式结构，接线端子与缸体之间设置了耐高压绝缘密封层，可满足低温冷库、露天冷却站等潮湿多尘场景的电气防护要求，避免凝露、粉尘进入接线腔造成绝缘故障。

　　从结构细节设计来看，螺杆转子采用非对称型线设计，转子啮合间隙控制在微米级，既保证转子高速运转时不会出现刮擦碰磨，又能最大限度减少压缩过程中的冷媒内泄漏，提升压缩效率。缸体外部的多个凸台接口分别为油位检测、温度测点、压力测点、安全阀安装接口，所有接口的螺纹规格、安装位置都经过标准化设计，可直接适配常规的制冷系统保护元件，不需要在缸体上二次钻孔攻丝，避免破坏缸体的耐压强度。缸体的铸造壁厚经过耐压校核，可满足常用中高压冷媒的工作压力要求，缸体外部的加强筋沿受力方向分布，既提升了缸体的整体刚性，减少运行过程中的结构振动，又控制了缸体的整体重量，避免不必要的材料浪费。

　　在实际选型应用中，这类压缩结构可适配R22、R404A、R134a等多种常用制冷冷媒，根据蒸发温度区间的不同，可通过调整内容积比参数适配不同工况的压缩需求，避免过压缩或者欠压缩造成的额外功率损耗。相比活塞式压缩结构，螺杆式压缩结构没有吸气阀、排气阀等往复运动部件，运行转速更高，易损件更少，连续运行周期更长，更适合需要24小时不间断运行的工业冷却、大型冷链仓储等场景。在三维建模过程中，所有配合面的公差、安装接口的位置度都严格按照制冷压缩机的行业标准设定，可直接用于后续的机组装配干涉检查、管路布局模拟、安装基础受力校核等工作，建模时还原了所有外部安装接口、支脚尺寸、接线盒位置，能够直接导入装配环境完成整个制冷机组的布局设计，不需要额外对模型进行结构修正。
