卧式管壳式冷凝换热设备结构设计

　　在工业制冷、暖通空调、化工流体换热的场景里，管壳式冷凝器始终是承担气态介质冷凝相变换热的核心设备，本次呈现的卧式单筒结构冷凝装置，就是针对中小型制冷系统、工艺流体冷凝回路开发的专用换热单元。从实际应用场景来看，这类设备常配套在冷水机组、工业冷却循环系统、化工溶剂回收工段中，负责将压缩机排出的高温高压气态制冷剂，或是工艺环节产生的高温气态介质，通过与壳程或管程内的冷却介质完成热量交换，让气态介质完成相变转化为液态，为整个系统的循环运行提供必要的工况条件。

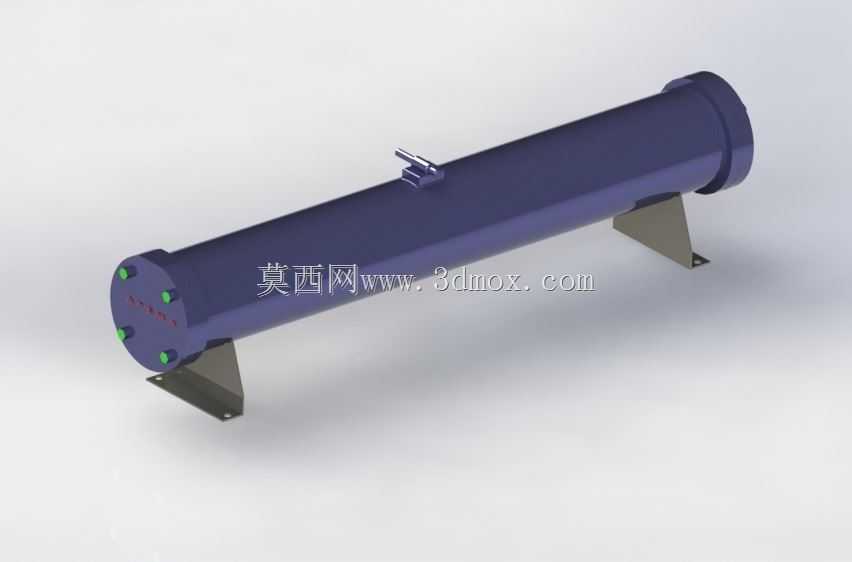

　　从功能特性上看，该设备采用卧式单筒体结构，筒体两端采用端盖密封结构，端盖上均布的紧固螺栓可实现端盖与筒体的可靠压合，保证换热腔室的密封性能，避免带压介质出现泄漏。筒体侧面设置的介质接口，分别对应气态介质入口、液态介质出口以及冷却介质的进出通路，接口位置经过布局优化，可适配常规管路的走向排布，减少现场安装的管路弯折成本。筒体底部配置的两个L型安装支座，采用带安装孔的支脚结构，可直接通过螺栓固定在设备安装基础或机组钢架上，支座与筒体的连接位置经过受力校核，可承受满液状态下筒体的整体重量，同时抵消设备运行过程中介质流动产生的轻微振动，避免长期运行出现焊缝疲劳开裂的问题。

　　在设计思路层面，该结构优先考虑了换热效率与安装维护的平衡，筒体采用等径直筒结构，内部可适配折流板+换热管束的常规管壳式换热结构，折流板的设置可延长壳程介质的流动路径，提升换热接触时长，强化整体换热效果。端盖采用可拆卸式结构，在设备需要定期维护清理换热管内壁结垢、检查密封垫片老化情况时，无需拆解整个筒体的连接管路，仅拆卸端盖紧固螺栓即可完成维护操作，大幅降低后期运维的工作量。筒体顶部设置的小型接口，可作为排气阀或安全阀的安装位，用于设备启动初期排出腔体内的空气，或是在系统压力超限时自动泄压，保障设备运行的安全性。

　　从安装边界与尺寸适配角度来看，卧式布置的结构让设备的整体重心更低，相较于立式冷凝器对安装空间的垂直高度要求更低，更适合安装在机房层高有限、机组布局紧凑的场景中。两个安装支座的间距经过合理设置，可适配常规槽钢、工字钢搭建的设备机架安装孔位，支脚的安装孔采用长圆孔设计，可抵消安装基础的尺寸加工误差，降低现场安装的对位难度。设备的整体外轮廓无突出的尖锐结构，所有外接接口的法兰端面均预留了足够的管路连接操作空间，方便现场进行法兰对接、螺栓紧固的操作，不会出现工具操作空间不足的问题。端盖上的螺栓均采用圆周均布排布，紧固时可按照对角顺序逐步压紧，保证端盖密封垫片受力均匀，避免出现局部密封不严导致的介质泄漏问题。

　　在实际选型适配过程中，这类卧式管壳冷凝器可根据系统的换热负荷需求，匹配不同数量、不同材质的换热管束，针对有腐蚀特性的介质场景，还可更换对应耐腐蚀材质的筒体、端盖与密封垫片，拓展设备的适用工况范围。设备的支座焊接位置做了圆弧过渡处理，减少焊接应力集中，提升长期带压运行的结构可靠性。筒体的外表面预留了保温层安装的空间余量，在低温工况下使用时，可直接在筒体外壁包裹保温材料，减少冷量损耗，避免筒体外壁出现凝露滴水的问题。
