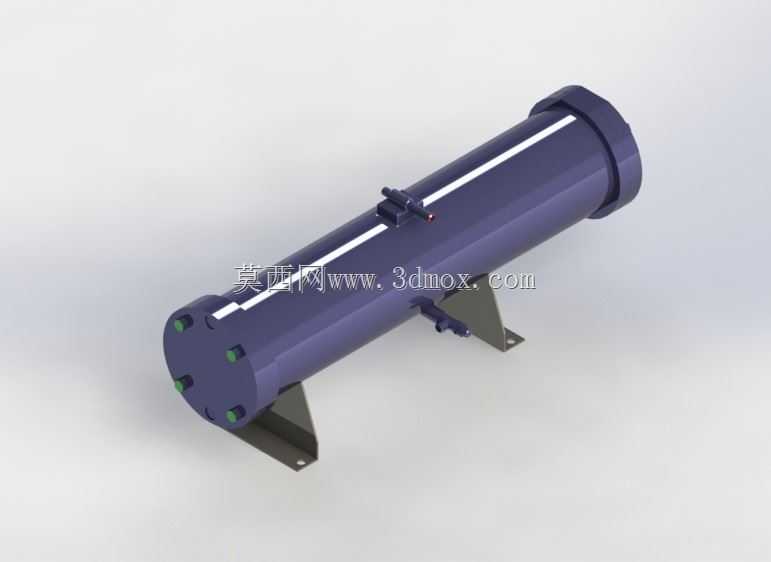

Apema CA7.5卧式管壳式冷凝换热设备结构

　　在工业制冷、化工换热、暖通空调系统的换热环节中，管壳式冷凝器是承担气态工质冷凝相变放热的核心承压设备，本次呈现的卧式单筒程冷凝设备结构，针对中小型制冷机组、工艺冷却回路的换热需求做了适配化结构设计。从实际安装场景来看，该设备采用卧式侧装支撑结构，底部配置两个L型折弯焊接支座，支座上预留的螺栓安装孔可直接与机组钢架、设备基础槽钢通过螺栓组紧固，安装时需保证筒体轴线水平度偏差控制在千分之一以内，避免冷凝液在筒体内局部积存导致换热面积利用率下降，支座的焊接位置避开了筒体两端管板的应力集中区域，降低长期承压运行下的焊缝疲劳风险。设备主体为圆柱形承压筒体，两端采用带螺栓紧固的平盖式管板结构，管板上均匀排布换热管安装孔，

　　换热管与管板的连接采用胀接加密封焊的复合结构，可承受制冷系统、化工冷却回路中常见的1.6MPa级工作压力，同时避免不同介质之间的串漏问题；筒体侧面设置的两组管接头分别作为气态工质入口、冷凝液出口，入口位置设置在筒体上部偏侧位置，可让进入筒体的气态工质均匀分散到换热管间隙中，避免高速气流直接冲击换热管造成管束振动，出口设置在筒体下部最低点，保证冷凝形成的液态工质可依靠重力完全排出，无积液残留。从设计思路层面，该结构优先考虑了运维拆装的便捷性，两端端盖采用周向均布螺栓紧固，无需挪动筒体主体即可拆开端盖进行换热管清洗、密封垫片更换作业，适配工业场景中冷却水水质较差、需要定期清理换热管外壁水垢的使用需求；筒体外部未设置额外保温层安装卡扣，

　　预留了足够的外表面空间方便现场根据介质温度需求包裹橡塑保温、岩棉保温层，适配不同工况下的防凝露、隔热要求。外形尺寸方面，筒体长径比控制在6:1左右，属于中小型冷凝设备的常规长径比区间，既保证了足够的换热行程让气态工质充分冷凝，又不会因为筒体过长导致管束挠度超标，安装时两端需要预留至少1.2倍筒体直径的操作空间，满足端盖拆装、管路连接的操作需求，设备整体重心落在两个支撑座的中心连线区域，安装后无需额外设置辅助支撑即可保证运行稳定性。在功能实现上，该结构走壳程的介质为需要冷凝的气态工质，走管程的介质为冷却循环水，冷却水从一端端盖的下侧接口进入，顺着换热管流到另一端端盖后折返，从同侧端盖的上侧接口流出，形成双管程流动，

　　大幅提升冷却水的流速与换热效率，壳程内设置的折流板（图中筒体侧面的凸起固定结构即为折流板定位焊接点）可引导壳程气态工质沿S形路径流动，不断冲刷换热管外表面，降低换热边界层厚度，提升整体换热系数。针对实际运行中可能出现的热胀冷缩问题，筒体与管板的连接位置设置了微小的柔性补偿结构，可抵消设备启停、温度变化时产生的热应力，避免焊缝拉裂；端盖与管板之间的密封采用耐油橡胶石棉垫片，可兼容制冷剂、工艺冷却介质等多种常见介质的密封需求，螺栓紧固时采用对角分次拧紧的工艺要求，保证密封面压力均匀，无局部泄漏点。在三维建模过程中，该结构的所有配合面均按照实际加工公差做了适配，比如换热管与管板孔的配合采用H7/p6的公差等级，支座安装孔的位置度偏差控制在0.2mm以内，端盖螺栓孔的位置度偏差控制在0.15mm以内，完全满足实际生产加工的图纸输出要求，可直接用于结构校核、生产下料、装配模拟等环节，帮助设计人员提前预判安装干涉、应力集中等潜在问题，缩短设备开发周期。
