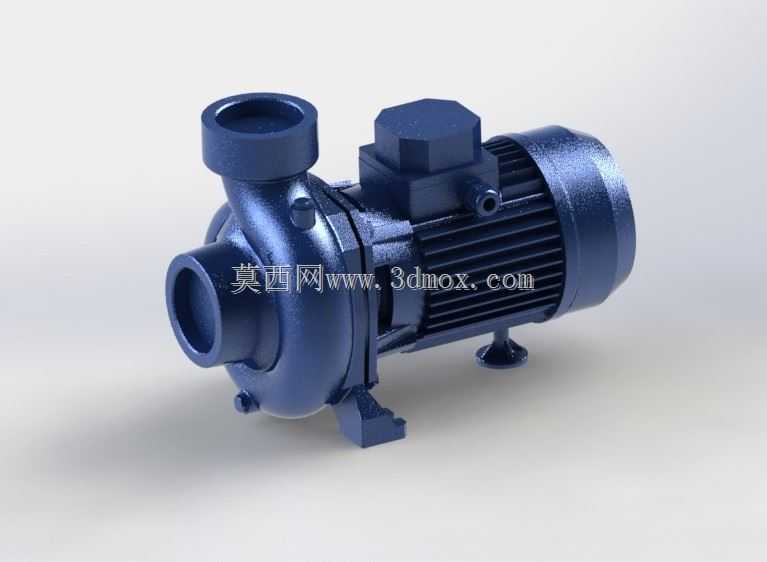

荏原Cmd150T卧式单级离心泵结构设计

　　这款卧式单级离心泵的三维结构还原，完全围绕民用建筑供水、暖通循环、小型工业流体输送的实际工况做细节落地，建模过程中优先考虑了现场安装、运维拆解的实际边界，没有做脱离工程实际的艺术化简化。从应用场景来看，该型泵适配的工况覆盖了建筑二次供水加压、中央空调冷热水循环、小型生产工艺冷却水输送、农田浅层灌溉提水等常见场景，过流部件的曲率设计匹配常温清水、低浓度无颗粒弱酸弱碱介质的输送需求，不适合输送含大颗粒杂质、高粘度或者强腐蚀性的流体，选型阶段如果要匹配特殊介质，需要对叶轮、泵腔的材质做对应替换，模型里预留了材质替换的结构基准，不需要重构整体装配关系。

　　从功能特性来看，泵体采用后开式结构设计，日常检修更换机械密封、叶轮的时候，不需要拆解进出水管道和泵体基座，只需要拆开电机和泵体的连接支架就可以完成核心易损件的更换，能大幅缩减现场运维的停机时间。进出水口采用法兰连接结构，法兰的螺栓孔位、密封面尺寸完全匹配同口径通用管路法兰标准，现场配管不需要额外做转接件，进出口的流道做了顺滑过渡处理，能降低流体在泵腔内的沿程阻力，减少水力损失，提升运行效率。叶轮采用闭式叶轮结构，叶片的型线按照等变角螺旋线做拟合，在保证扬程流量参数的前提下，尽可能降低叶轮旋转时的湍流脉动，减少运行过程中的振动和噪音，泵体底部的支脚做了加强筋结构，能承受满管水重和运行振动的载荷，不会出现长期运行支脚变形的问题。

　　设计思路上，整个模型采用自顶向下的装配建模逻辑，先确定泵的水力性能参数对应的叶轮进出口直径、蜗壳基圆直径，再匹配对应功率的电机外形尺寸，反向推导连接支架、安装底板的结构尺寸，所有配合面都预留了实际生产的公差带基准，比如轴和叶轮的配合采用过渡配合，轴和机械密封的配合采用间隙配合，轴承位的配合采用过盈配合，完全符合实际泵类产品的装配公差要求。接线盒的位置设置在电机顶部偏侧的位置，既方便现场接线操作，也避免管路漏水的时候滴到接线盒上引发电气故障，接线盒的端盖预留了密封槽结构，能匹配常规的橡胶密封圈，满足户外安装的防护要求。泵体底部设置了泄水螺孔，长期停机或者冬季防冻的时候，可以拧开螺塞排空泵腔内的存水，避免冻裂泵体或者叶轮锈蚀。

　　外形尺寸与安装边界方面，模型严格还原了该型泵的实际安装尺寸，安装底板的螺栓孔间距、孔径匹配常规混凝土基础或者型钢支架的安装要求，进出水口的中心高度、轴向长度都和实物一致，做管路布局设计的时候可以直接调用该模型做干涉检查，不需要额外核对尺寸参数。泵的整体重心落在安装底板的中心区域，运行时的动载荷分布均匀，不需要额外做配重处理，进出口的法兰端面和泵轴的垂直度、同轴度都在工程允许的公差范围内，现场安装找正的时候，只需要调整电机和泵轴的同轴度就可以满足运行要求，不需要额外修正法兰面的角度。另外模型里还原了电机尾部的散热风叶、风罩结构，做整机散热仿真的时候，可以直接提取对应的流体域，不需要重新构建风叶和风罩的模型，泵体和电机连接的支架上做了镂空减重设计，在保证结构强度的前提下，尽可能降低整机重量，方便现场搬运和安装。
