荏原Cmd400T卧式离心泵结构设计

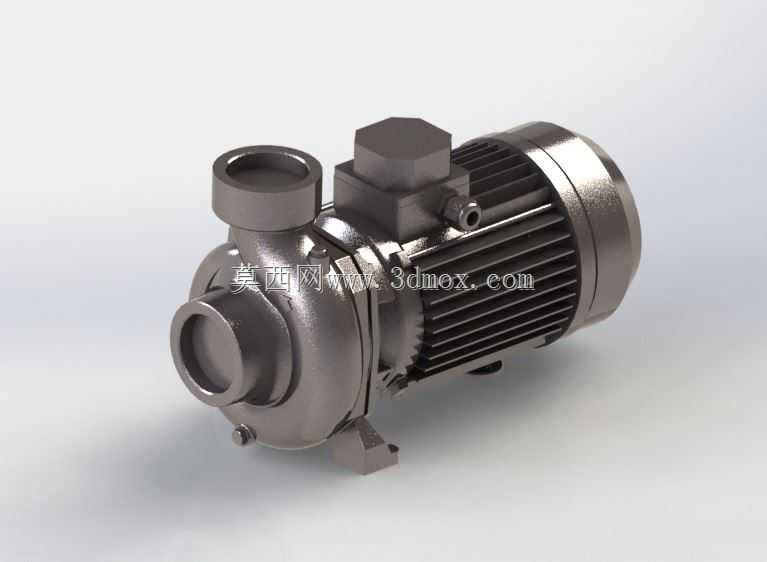

　　这款卧式单级离心泵的三维结构还原，完全围绕工业现场流体输送的实际工况展开，建模过程中优先考虑了设备在给排水、暖通循环、轻化工流体输送场景下的安装适配性与结构合理性。从泵体与电机的直联结构来看，摒弃了传统联轴器传动的冗余设计，将叶轮轴与电机输出轴做同轴集成，大幅压缩了整机的轴向安装尺寸，对于设备安装空间受限的楼宇机房、小型工艺泵站来说，这种紧凑结构能有效减少基础浇筑的占地面积，同时省去了联轴器对中调整的安装工序，降低现场装配的技术门槛。泵体的流道设计采用渐扩式蜗壳结构，建模时严格按照离心泵水力型线做平滑过渡，避免流道内出现直角、台阶等易引发湍流的结构缺陷，能有效降低流体在泵腔内的水力损失，提升输送效率，同时减少气蚀发生的概率，

　　延长叶轮的使用寿命。进出口法兰的尺寸与端面密封槽结构完全匹配通用管路安装标准，法兰端面的螺栓孔位置做了对称布局设计，不管是水平管路还是垂直管路接入，都能灵活调整安装朝向，不需要额外配置过渡转接头。泵脚的安装孔位做了长圆孔设计，现场安装时可以在小范围内调整整机的水平位置，抵消管路对接时的累计安装误差，降低管路应力对泵轴同轴度的影响。电机部分的散热筋结构沿轴向均匀排布，筋条高度与间距经过优化，既保证了电机壳体的结构强度，又能在电机运转时通过转子自带的风叶形成顺畅的散热风道，避免长时间满负荷运行时出现电机过热的问题。接线盒设置在电机壳体的顶部位置，做了凸起的密封结构设计，不管是户外露天安装还是车间内有喷淋清洁的场景，

　　都能避免液体渗入接线腔引发电气故障。泵体与电机连接的密封腔位置预留了机械密封的安装空间，建模时还原了密封端盖的定位止口结构，能保证机械密封的静环与动环同轴度控制在合理公差范围内，减少密封面的偏磨，降低输送介质的泄漏风险。整机的重心位置经过校核，落在两个泵脚的支撑区间中心位置，安装固定后不会出现偏载问题，运转时的振动幅度能控制在工业设备允许的范围内，不需要额外做很重的混凝土基础就能稳定运行。从结构细节来看，泵体顶部预留了排气螺孔，首次开机调试时可以拧开螺塞排尽泵腔内的空气，避免叶轮空转引发的机械密封干磨问题；泵体底部设置了泄放螺孔，设备长期停机或者检修时，可以排空泵腔内残留的介质，避免冬季低温环境下残留液体结冰胀裂泵体，

　　也能防止腐蚀性介质长期积存腐蚀泵体内壁。叶轮的结构采用闭式叶轮设计，叶片的曲面型线完全匹配离心泵的水力性能要求，叶轮与泵轴的连接采用键传动加锁紧螺母的固定方式，能保证高速运转时叶轮不会出现轴向窜动，同时平衡孔的设置能平衡叶轮前后的压力差，降低轴向力对电机轴承的负载，延长轴承的更换周期。整个模型的结构拆分完全按照实际设备的装配逻辑制作，从泵壳、叶轮、机械密封、电机定子转子到端盖、紧固件的位置都做了准确还原，不管是用于设备选型时的安装空间校核，还是用于教学演示离心泵的结构原理，亦或是做泵站布局的三维装配模拟，都能提供准确的结构参考。在建模过程中特意规避了很多同类模型容易忽略的安装边界问题，比如接线盒的开盖预留空间、泵脚螺栓的安装操作空间、进出口法兰的螺栓拧紧操作空间都做了校核，保证按照模型尺寸做现场布局时，不会出现安装工具无法操作、后期维护没有拆卸空间的问题。
