半封闭螺杆式制冷压缩机组结构设计

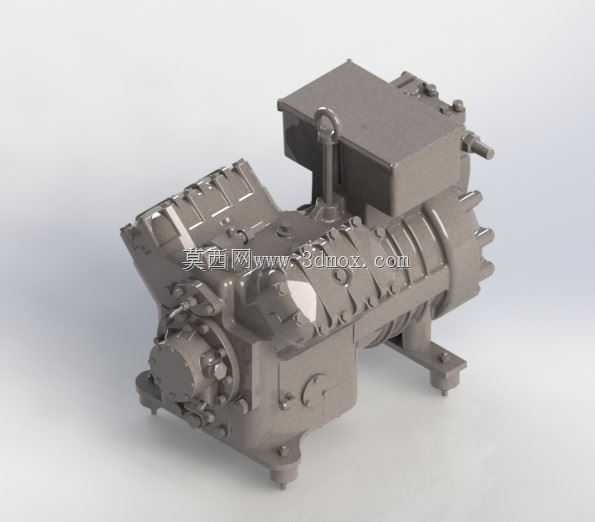

　　这款半封闭螺杆式制冷压缩机组的三维结构，完整还原了商用制冷系统核心动力部件的全部装配细节，可直接用于制冷系统管路匹配、机房布局校核、机组减震设计等工程场景。从实际应用来看，这类机组主要覆盖大中型商超冷链、工业低温冷库、食品速冻生产线、大型商用中央空调冷源站等场景，作为制冷循环的核心动力部件，负责完成低温低压制冷剂蒸气的压缩升压过程，为整个制冷循环提供压差动力，推动制冷剂在冷凝器、节流装置、蒸发器之间完成相变循环，实现热量从低温侧到高温侧的转移。

　　从结构设计逻辑来看，整个机组采用一体化集成式布局，将螺杆压缩主机、驱动电机、内置油分离器、接线盒、安装底脚、吸排气接口全部整合在同一刚性壳体结构上，取消了开启式压缩机所需的轴封结构，从根源上避免了制冷剂与润滑油的轴封泄漏问题，这也是半封闭结构在商用制冷领域大范围替代开启式机型的核心原因。建模过程中严格遵循了实际产品的安装边界约束：底部四个安装支脚的孔位间距、支脚承载面的平面度要求、支脚与主机重心的相对位置，都按照实际工程安装标准还原，选型人员可以直接提取安装孔坐标完成机房基础的预埋设计，不需要额外核对安装尺寸偏差。吸排气接口的位置、接口法兰的密封面形式、接口通径也完全匹配同规格机组的管路设计规范，管路设计人员可以直接对接接口模型完成制冷管路的应力计算与走向布置，避免出现管路与机组本体干涉、接口不对中的问题。

　　主机部分的建模还原了螺杆式压缩机的核心结构特征：阴阳转子的啮合型线、转子腔的铸造流道、容量调节滑阀的装配位置、轴承支撑结构都做了实体化呈现，结构工程师可以借助这个模型完成转子受力分析、轴承选型校核、滑阀调节机构的运动仿真。顶部的接线盒采用独立密封腔体设计，与主机的制冷剂腔体完全隔离，接线端子的排布、接线腔的走线空间都按照强电布线规范预留了足够的操作间隙，电气设计人员可以直接参考模型完成动力线缆的选型与走线布局，避免出现线缆弯折半径不足、接线操作空间不够的问题。机体侧面的吊环安装位置经过重心校核，单吊点即可完成整个机组的吊装转运，模型中还原了吊环的螺纹规格与安装凸台的承载厚度，现场施工人员可以直接参考模型选择匹配的吊具与吊装方案，避免吊装过程中出现机组倾斜、吊点变形的问题。

　　从功能特性的结构体现来看，模型中完整呈现了内置油分离的腔体结构，压缩机排出的高压制冷剂油气混合物先进入机体内置的油分腔体，通过离心分离与滤网拦截将润滑油从制冷剂中分离出来，直接回流到主机的油池，不需要额外配置外置油分离器，大幅缩减了制冷机房的设备占用空间。机体表面的加强筋布局完全按照铸造工艺要求设计，既保证了壳体在高压工况下的结构强度，又尽可能控制了机体的整体重量，避免不必要的材料浪费。底部安装支脚与主机壳体之间设置了减震垫安装位，模型中预留了减震垫的压缩空间，工程人员可以根据机组的运行重量与震动频率，匹配合适刚度的减震垫，降低机组运行时的震动传递，避免震动通过建筑结构传递到周边功能区域。

　　在建模细节处理上，所有的连接螺栓、密封垫片、工艺堵头都按照实际装配关系做了分层处理，结构工程师可以直接对模型进行拆装仿真，验证装配过程中是否存在工具操作空间不足、零件干涉的问题，也可以基于这个模型快速生成工程图纸，完成同类型压缩机组的改型设计。整个模型的外形轮廓尺寸严格控制在同规格机组的实际尺寸范围内，没有出现夸张的结构变形，不管是用于制冷系统的方案展示、安装施工的技术交底，还是用于机组结构的优化设计，都能提供精准的三维数据支撑。
