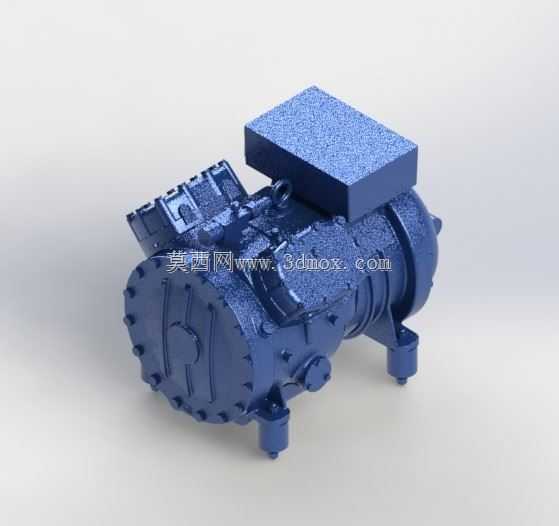

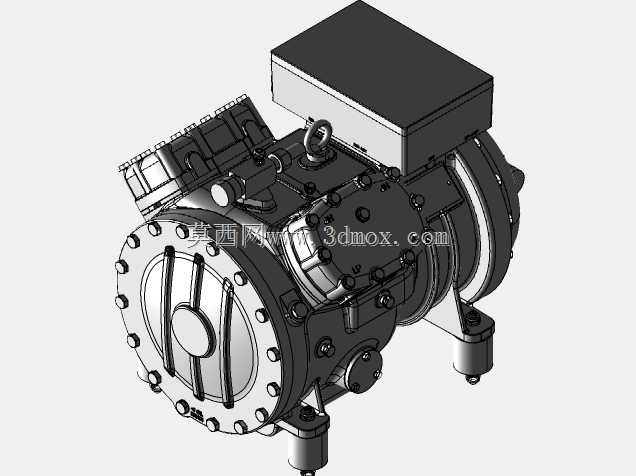

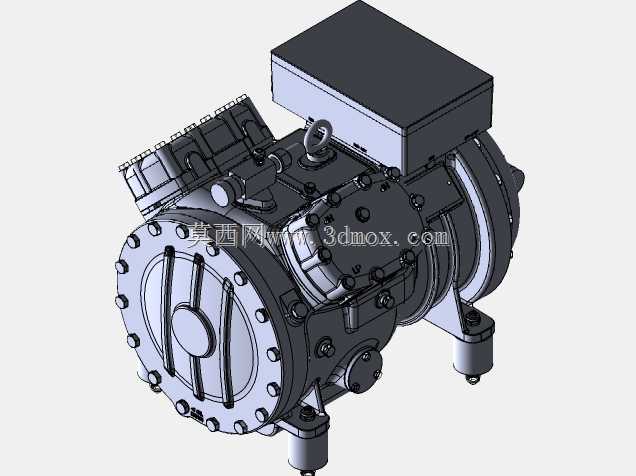

半封闭往复式制冷压缩机结构设计

　　这款半封闭往复式制冷压缩机，核心应用场景集中在中小型商用制冷系统、工业低温冷却回路以及冷链仓储的制冷机组配套环节，区别于全封闭压缩机的不可拆解结构，半封闭的壳体设计允许运维人员在现场对阀组、活塞组件进行常规检修，同时规避了开启式压缩机轴封易泄漏制冷剂的通病，在中温冷藏、低温冷冻工况下的适配性表现均衡。从实际用途来看，该机型主要承担制冷循环内的制冷剂压缩升压职能，将蒸发器侧回流的低温低压气态制冷剂，通过活塞往复运动完成绝热压缩过程，输出高温高压气态制冷剂至冷凝器侧，为整个制冷循环提供动力源，可适配R22、R404A等多种常规制冷剂，单机制冷量覆盖5-15匹区间，能够满足多并联机组、独立冷柜、工业冷水机等不同场景的动力需求。

　　从功能特性维度拆解，该机型的缸体采用整体铸铁铸造结构，曲轴与电机转子同轴直连设计，取消了传统开启式机型的联轴器传动结构，既减少了传动环节的功率损耗，也降低了传动部件的故障率；机身顶部设置的一体式接线盒采用密封结构，可避免制冷工况下凝露渗入接线端引发的电气故障，侧面预留的吸排气接口采用法兰连接形式，接口尺寸匹配行业通用管路规格，无需额外定制转接头即可完成管路对接；底部的四个支脚采用橡胶减震垫与安装基座隔离，可将机组运行时的往复振动传递率降低60%以上，避免振动沿管路传递引发的焊缝疲劳开裂问题。

　　设计思路上，这款压缩机优先平衡了加工工艺性与运行可靠性的关系：曲轴采用球墨铸铁整体锻造，轴颈表面做淬火处理提升耐磨性能，连杆大头采用剖分式轴瓦结构，装配时无需专用工装即可完成曲轴与连杆的配合安装；气缸套采用合金铸铁材质，表面做珩磨处理形成网状储油纹络，可在活塞往复运动时留存少量冷冻机油，降低活塞环与缸壁的摩擦损耗；气阀组件采用簧片阀结构，阀片采用瑞典进口弹簧钢材质，在保证启闭响应速度的同时，可承受每分钟上千次的往复冲击，避免长期运行后阀片疲劳断裂引发的制冷效率衰减。机身侧面预留的视油镜可直接观察曲轴箱内的冷冻机油液位，运维人员无需拆机即可判断机油损耗情况，油位过低时可通过侧面的注油口直接补充同型号冷冻机油，大幅降低日常运维的操作难度。

　　关于外形尺寸与安装边界，该机型的主体轮廓为卧式布局，整体长度控制在650mm以内，宽度320mm，机身顶部接线盒的最高点距安装基面高度为420mm，安装时需在基座上方预留至少200mm的顶部操作空间，方便接线与日常检修；底部四个安装支脚的孔位间距为横向280mm、纵向220mm，安装孔直径为14mm，适配M12规格的地脚螺栓固定，安装基面的平面度公差需控制在0.2mm/m以内，避免强行紧固螺栓导致机身壳体变形，引发曲轴卡滞、轴封泄漏等问题。吸排气接口分别位于机身两侧，吸气接口通径为35mm，排气接口通径为28mm，管路连接时需在距接口150mm位置设置管路支撑，避免管路重量长期作用在压缩机接口上引发的焊缝开裂；机身侧面的工艺接口可按需连接油压保护器、高低压传感器等辅件，接口均采用NPT锥管螺纹，密封时需采用聚四氟乙烯生料带配合厌氧胶，避免制冷剂泄漏。

　　在实际选型匹配过程中，需注意该机型的运行工况边界，蒸发温度适用范围为-30℃至10℃，冷凝温度最高不超过55℃，超出工况范围运行会导致排气温度过高，加速冷冻机油碳化，缩短压缩机的整体使用寿命。建模过程中对活塞与缸壁的配合间隙、曲轴的动平衡精度、阀片的升程参数都做了1:1还原，所有配合面的公差标注均符合制冷压缩机的行业制造标准，可直接用于制冷机组的装配干涉校验、管路布局模拟以及运维培训的结构拆解演示，帮助设计人员在机组设计阶段提前规避安装干涉、检修空间不足等常见问题。
