往复式制冷压缩机Frastart V15 59Y结构设计

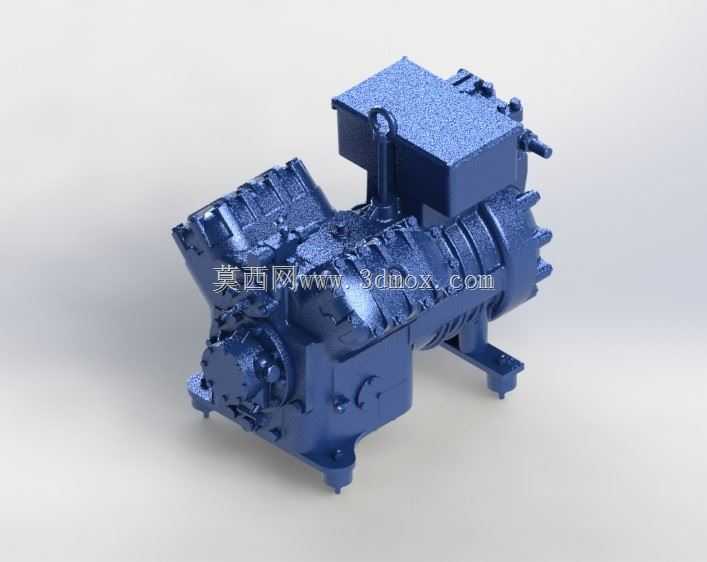

　　这款Frastart V15 59Y机型属于中大型往复式制冷压缩机范畴，在商用冷链、工业冷冻场景中承担核心的气体压缩做功职能，是制冷循环回路里提升制冷剂压力、驱动工质循环的核心动力部件。从结构布局来看，整机采用卧式多缸往复式结构，缸体部分集成了吸气腔、排气腔与曲轴箱腔体，一侧布置的独立接线盒为内置电机提供电气连接防护，接线盒的安装位置避开了缸体散热肋片的主通风路径，同时预留了足够的线缆弯折空间，避免安装过程中线缆过度弯折导致绝缘层破损。底部的四个一体式铸造支脚做了加厚处理，支脚的安装孔位采用长圆孔设计，允许安装过程中存在±3mm的位置偏差，降低现场安装时的基础找平难度，支脚与缸体的连接位置做了圆弧过渡加强筋，能够抵消设备运行过程中活塞往复运动产生的周期性振动，避免应力集中导致的支脚断裂问题。

　　从功能设计逻辑来看，该机型的缸头部分采用了分体式阀板结构，吸气阀片与排气阀片独立安装在阀板两侧，这种设计的优势在于后期维护时可以单独更换阀片组件，无需拆解整个缸头，大幅降低运维成本。缸体外壁布置的密集散热肋片顺着设备运行时的空气流动方向排布，当配套的冷却风机运行时，气流可以顺着肋片间隙快速带走缸体压缩过程中产生的热量，避免排气温度过高导致的制冷剂分解、润滑油碳化问题。曲轴的输出端采用了双道骨架油封密封结构，两道油封之间预留了回油孔，能够将渗漏的润滑油导回曲轴箱，避免润滑油泄漏进入制冷回路影响换热效率。

　　在实际应用场景中，这类压缩机通常适配大中型冷库、冷链物流分拣中心的制冷机组，也可用于工业生产中的工艺冷却系统，比如化工反应釜的低温冷却、食品速冻生产线的冷源供给。选型过程中需要重点关注设备的安装边界：整机的轴向长度预留了联轴器安装空间，与驱动电机对接时需要保证两轴的同轴度偏差不超过0.1mm，径向偏差不超过0.05mm，避免运行过程中曲轴承受额外的径向力导致轴瓦磨损。设备的顶部预留了吸气截止阀与排气截止阀的安装接口，接口位置的高度差经过精准计算，能够保证管路安装时不存在额外的装配应力，避免设备运行振动导致管路焊缝开裂。

　　建模过程中需要重点还原的细节包括：缸体表面的铸造纹理、散热肋片的拔模斜度、支脚安装面的平面度要求、各连接螺栓的位置与规格。其中曲轴箱的观察油镜位置做了下沉式设计，避免运行过程中被杂物磕碰损坏，油镜的可视角度覆盖了润滑油位的上下限区间，运维人员无需俯身即可快速判断油位是否在正常区间。内置的润滑油泵采用偏心式结构，与曲轴同步运转，设备启动瞬间即可建立油压，为曲轴轴瓦、活塞销等运动部件提供压力润滑，避免干磨导致的部件拉伤。吸气口位置设置了内置过滤网，能够过滤制冷剂回路中的焊渣、氧化皮等固体杂质，避免杂质进入气缸刮伤缸壁与阀片。排气口位置设置了内置止回阀结构，设备停机时能够防止高压侧的制冷剂倒流回气缸，避免转子反转导致的润滑油泵供油失效问题。

　　从安装适配性来看，该机型的支脚安装孔距匹配行业通用的机组底座安装尺寸，可直接替换同冷量段的老旧压缩机，无需重新加工底座，降低设备改造的成本与周期。整机的重心经过优化设计，重心位置落在四个支脚围成的矩形中心区域，运行过程中不会出现偏载振动的问题，配套的减震垫选型时可以按照整机重量的1.2倍匹配，保证振动传递率控制在10%以内，避免振动传递到周边管路与附属设备。
