半封闭往复式制冷压缩机结构设计

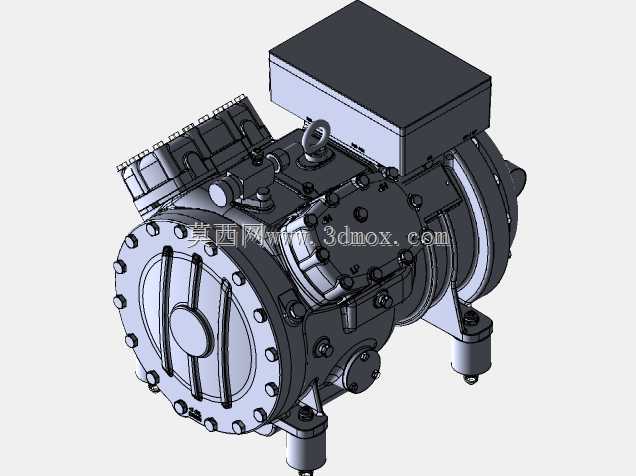

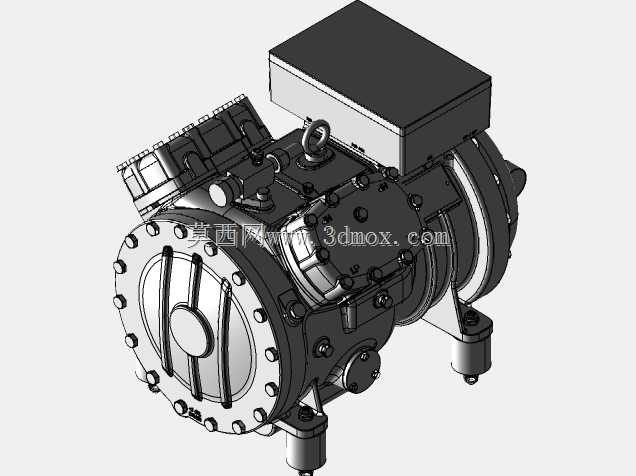

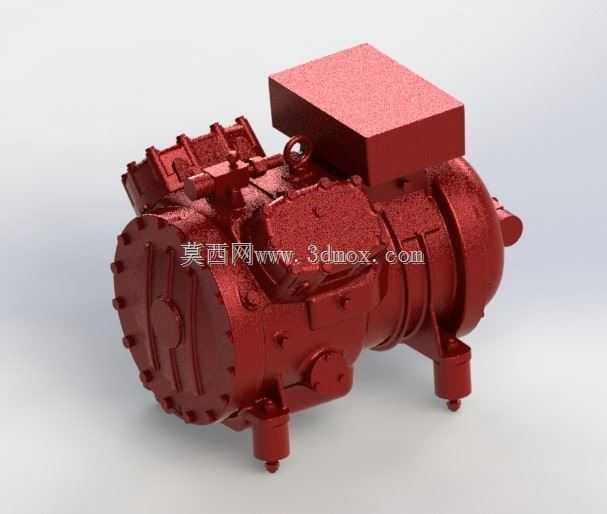

　　这款半封闭往复式制冷压缩机的三维结构，完整还原了商用制冷系统核心动力部件的全部装配细节，建模过程中严格遵循制冷压缩机行业的通用安装规范与功能逻辑，没有做多余的艺术化简化，所有结构特征都对应实际量产机型的工程需求。从应用场景来看，这类机型主要适配中大型商用冷柜、冷库机组、工业工艺冷却系统、商超冷链陈列柜的制冷循环动力端，负责将蒸发器端回流的低温低压制冷剂蒸气压缩为高温高压状态，推动制冷剂在整个制冷回路中完成相变循环，是整个制冷系统中决定制冷效率、运行稳定性的核心部件。

　　从结构设计思路来看，整体采用卧式缸体集成布局，将压缩缸体、驱动电机、润滑油路、接线腔体全部整合在同一个铸钢壳体内部，取消了开启式压缩机的轴伸密封结构，从根源上降低了制冷剂泄漏的风险，这也是半封闭机型相比开启式机型在商用场景中普及率更高的核心原因。建模时对缸体端盖的螺栓排布做了完全还原，周向均匀分布的紧固螺栓按照等间距载荷分布设计，既保证缸体在高压工况下的密封性能，也避免螺栓受力不均导致的端盖变形，端盖上预留的检修口结构对应实际维护场景，无需完全拆解整机即可对阀板组件做常规检查更换。顶部的方形接线腔体做了独立的密封隔层设计，将电机接线端子与压缩腔、润滑油腔完全隔离，避免制冷剂或者润滑油渗入接线区域引发绝缘故障，腔体的安装法兰做了止口定位设计，装配时可以快速定位，保证密封胶圈的压缩量均匀一致。

　　底部的三个支撑脚采用一体铸造成型后加工安装平面的结构，每个支撑脚的底部都预留了减震垫安装位，安装时可以根据机组底座的平整度调整减震垫厚度，抵消压缩机运行时往复运动产生的振动传递，避免振动传导到管路系统引发焊缝开裂。建模时特意还原了支撑脚与缸体连接位置的加强筋结构，这些加强筋的厚度、弧度都经过应力校核，既可以降低整机重量，也能保证支撑位置在长期承重、振动工况下不会出现应力断裂。缸体侧面的吸排气接口位置做了加厚处理，接口的法兰尺寸匹配行业通用的制冷管路标准，选型对接时不需要额外做转接件，直接可以和对应管径的截止阀、管路对接，接口位置的加强结构可以避免管路安装时的附加应力传递到缸体上，导致缸体薄壁位置开裂。

　　从安装边界尺寸来看，整机的轴向长度、径向宽度、安装孔位间距都适配主流15匹制冷机组的安装机架尺寸，不需要重新设计机组架就可以直接替换同功率段的其他同类型机型，降低设备改造的成本。缸体表面的散热筋结构沿着轴向均匀分布，建模时没有简化这些细节，这些散热筋既可以增加缸体的散热面积，降低压缩机运行时的壳体温度，也能提升缸体的结构刚度，减少运行时的壳体振动噪音。顶部的吊环结构是为了整机吊装运输设计，位置刚好在整机重心的正上方，吊装时可以保证整机保持水平状态，不会出现倾斜导致内部零部件移位。润滑油泵的内置结构在模型中也做了完整呈现，油泵的吸油口延伸到油腔的最低位置，保证压缩机在不同安装倾斜角度下都能可靠吸油，为各个运动摩擦副提供润滑，油路的分配通道沿着缸体内部的铸造孔道布置，没有多余的外接管路，降低油路泄漏的风险。

　　在建模细节处理上，所有的配合面都按照实际加工要求做了公差匹配的结构预留，比如缸体与端盖的配合止口、轴承安装位、阀板定位面的位置都和实际加工基准一致，结构设计人员可以直接参考这个模型做机组的管路布局、安装架设计，不需要再额外核对实物的安装尺寸。阀板组件的吸排气阀片位置做了结构还原，阀片的升程限制器结构完全对应实际机型的参数，保证压缩过程中的气阀开闭逻辑和实际工况一致，做制冷系统仿真时也可以直接提取相关结构参数做流场分析。整个模型的结构拆分完全按照实际装配层级划分，从外部壳体到内部的曲轴、活塞、连杆、电机转子定子都有独立的结构特征，方便设计人员做拆解分析、运动仿真，也可以作为制冷设备选型阶段的三维布局参考，提前规避安装干涉、管路走向不合理等问题。
