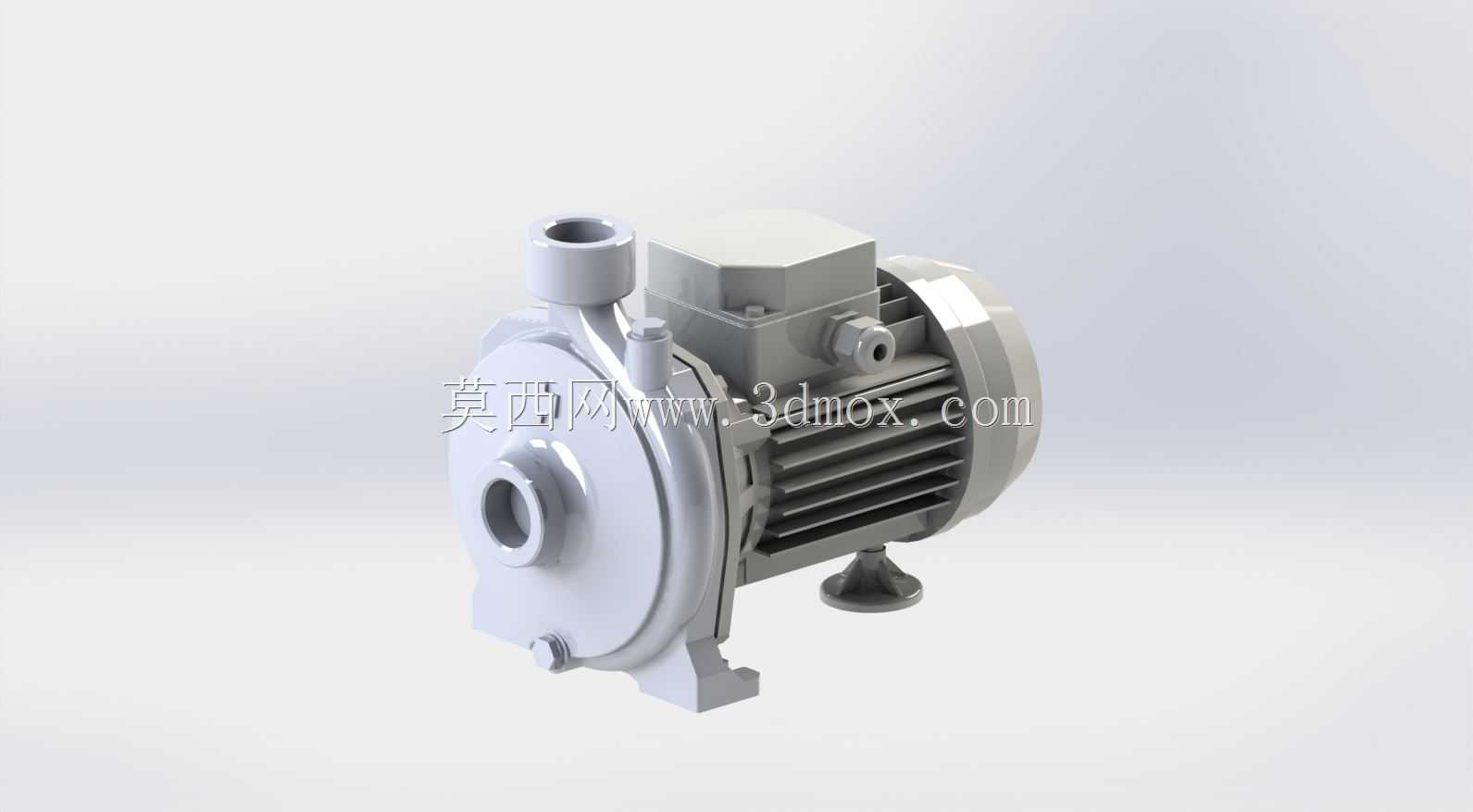

荏原Cma050T卧式单级离心泵结构

　　在民用供水、暖通循环、小型工业流体输送场景中，卧式单级离心泵的选型适配一直是工程落地的核心环节，这款荏原Cma050T离心泵的三维结构，完整还原了同功率段卧式离心泵的典型布局逻辑，可直接用于管路系统预装配校核、泵站布局模拟、教学演示等场景。从实际应用层面看，该款泵主要适配清水或物理化学性质与水接近的低粘度流体输送，常见于楼宇二次供水加压、中央空调冷热水循环、小型工业冷却系统补液、园艺灌溉管网增压等工况，过流部件的流道设计匹配常规民用供水的流量扬程区间，能在额定工况下保持稳定的水力输出，避免小流量工况下的气蚀余量超标问题。从结构设计逻辑来看，泵体与驱动电机采用同轴直联布局，省去了中间联轴器的传动损耗，也缩小了整机的安装占地空间，

　　泵壳采用后开门式结构设计，日常检修维护时无需拆卸进出水管路即可完成叶轮、机械密封的更换，大幅降低后期运维的拆装工作量。泵脚与电机机座采用一体化铸造成型的支撑结构，安装时可直接通过地脚螺栓固定在混凝土基础或型钢支架上，支撑脚的安装孔位间距经过匹配设计，能抵消泵运行时的径向振动，避免长期运行后出现管路接口松动渗漏的问题。进出水口采用标准管螺纹接口设计，可直接匹配同公称通径的镀锌钢管、PPR管路或不锈钢管路，接口的中心高度与同功率段通用卧式离心泵保持一致，替换老旧设备时无需重新调整管路高度，减少现场改造的施工量。叶轮采用闭式离心结构，叶片的型线经过水力优化，在保证额定流量输出的同时降低流体在流道内的紊流损失，

　　叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，能承受高速旋转时的扭矩载荷，避免启动瞬间的叶轮打滑问题。机械密封安装在泵轴与泵壳的配合位置，采用平衡型密封结构，可适配0-100℃的流体温度工况，密封端面的摩擦副材质匹配常规清水输送需求，正常运行工况下能保证长期无渗漏，无需频繁更换密封填料。电机部分采用标准卧式异步电机结构，机壳表面的散热筋沿轴向均匀分布，能在电机运行时通过自带的风叶将热量快速导出，保证电机在额定负载下的温升在标准允许范围内，电机接线盒位于机壳顶部，接线时可根据现场进线方向调整盒体角度，适配不同方向的线缆布设需求。从安装边界尺寸来看，整机轴向长度控制在同功率段泵型的常规区间内，径向最大尺寸为电机风罩的外圆直径，

　　安装时需在电机尾部预留足够的散热空间与检修拆卸空间，泵体前端的进水口与顶部的出水口中心距符合行业通用安装尺寸，在做管路系统三维建模时，可直接将该模型导入装配环境，核对管路走向、阀门安装空间、检修操作空间是否存在干涉，提前规避现场安装时的布局冲突。在做泵站BIM建模时，该模型可直接嵌入给排水系统模型中，核对泵组之间的间距、通道宽度、起重设备的作业范围是否符合规范要求，也可用于流体仿真前处理的几何模型参考，提取过流部件的流道模型做网格划分，模拟不同工况下的泵内流场分布、压力损失情况，为泵型选型的工况适配性提供数据参考。对于三维建模从业者而言，该模型的结构细节完整覆盖了卧式直联离心泵的所有核心特征，从泵壳的铸造圆角、叶轮的叶片曲面、机械密封的配合台阶，到电机散热筋的拔模角度、接线盒的安装结构、支撑脚的加强筋布局，都还原了实际产品的工程细节，可作为同类泵型建模的结构参考，也可用于机械设计课程中离心泵结构的教学演示，帮助初学者直观理解卧式离心泵的装配关系与工作原理。在设备选型阶段，通过该三维模型可直观判断泵的结构形式是否适配现场安装条件，核对进出口方向、安装孔位尺寸、整机重量对应的基础承载要求，避免选型时仅靠二维样本参数出现的安装空间不匹配问题，尤其是在改造项目中，现场安装空间受限的情况下，提前通过三维模型做装配校核，能大幅减少现场施工的返工概率。
