荏原Cma075T卧式单级离心泵结构设计

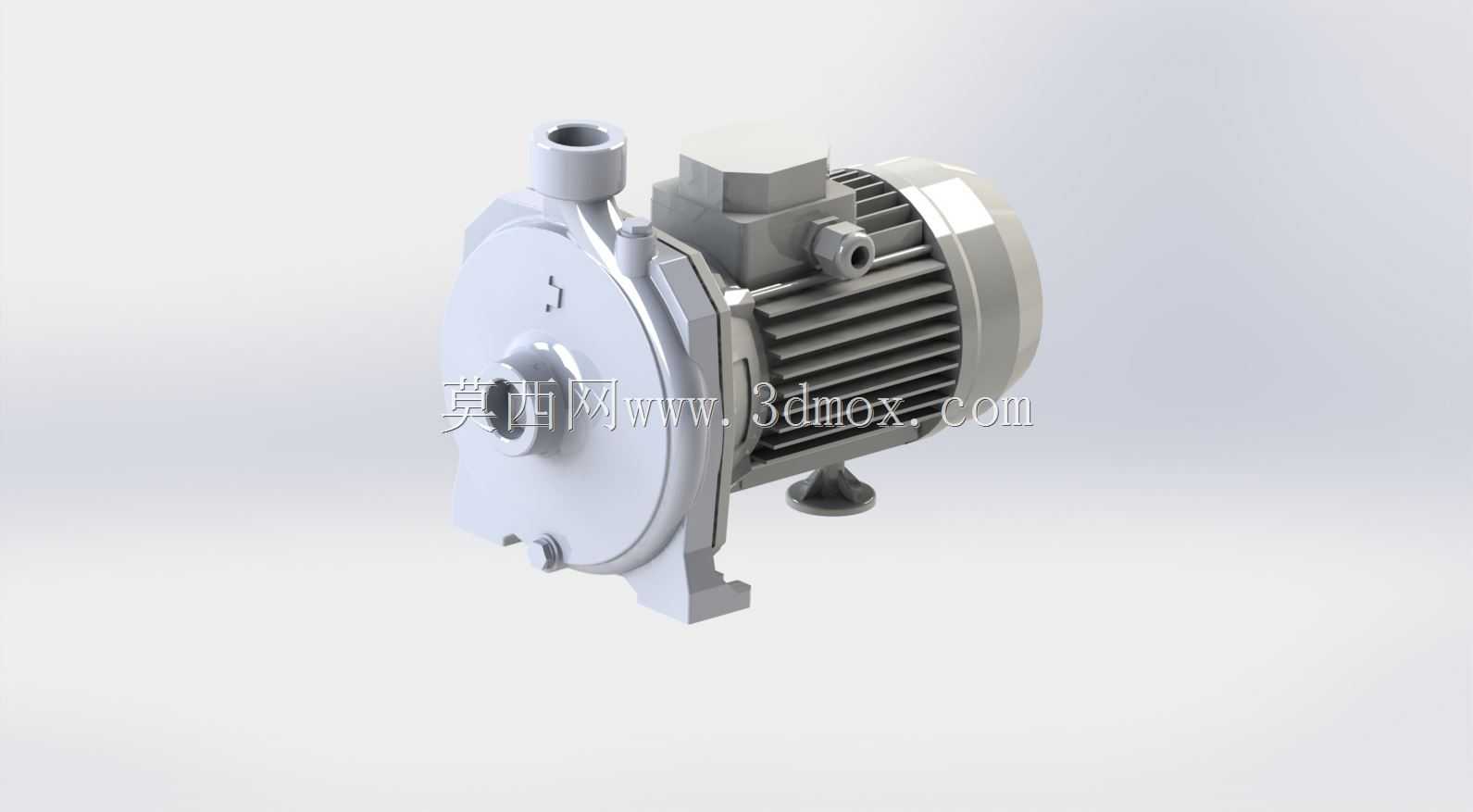

　　在民用建筑供水、暖通空调循环、小型工业流体输送场景中，卧式单级离心泵是应用占比极高的通用流体设备，这款荏原Cma系列075T机型的三维结构，完整还原了直联式离心泵的典型布局，电机与泵体共轴设计省去了联轴器传动环节，能有效压缩整机轴向安装尺寸，降低对安装空间的预留要求。从结构拆分来看，泵壳采用蜗壳式流道设计，进水口沿轴向垂直布置于泵端盖中心，出水口沿切向向上引出，这种流道走向能在叶轮高速旋转时，通过蜗壳断面的渐变扩张，将流体甩出的动压平稳转换为静压，减少流道内的水力冲击损失，泵壳与电机端盖的配合面采用止口定位结构，装配时无需反复调整同轴度，能大幅缩短现场安装的对中耗时。叶轮部分采用闭式结构设计，前后盖板与叶片一体成型，

　　叶片为后弯式圆弧构型，这种叶片角度在输送常温清水或物理性质接近水的介质时，能兼顾效率与抗气蚀性能，叶轮通过键连接与电机轴直联，轴端设置叶轮锁紧螺母防止运转时松动，泵腔与电机轴之间采用机械密封结构，相比传统填料密封，机械密封的泄漏量更低，运行时的摩擦阻力更小，能减少长期运转的功率损耗，同时密封组件采用模块化快拆设计，后期维护更换密封件时无需完全拆解泵体与电机，仅需拆下泵端盖即可完成操作。安装结构上，整机采用一体式铸铁底脚支撑，底脚设置两个长圆形安装孔，允许安装时在小范围内调整固定位置，抵消基础预埋螺栓的位置偏差，底脚的安装平面与电机轴、泵腔的同轴度在加工时一次装夹完成铣削，能保证整机固定后轴系不会出现偏斜，避免运转时出现振动超标、

　　轴承过早磨损的问题。从实际选型适配角度看，这款机型的进出口管径匹配常规民用供水系统的管路通径，进水口的轴向布局能降低管路布置的弯头数量，减少管路沿程阻力损失，出水口的切向引出方向可根据现场管路走向，在装配时调整泵壳的周向角度，适配不同方向的管路接入需求，无需额外加装转向弯头。电机部分采用风冷式鼠笼异步电机结构，外壳的散热筋沿轴向平行布置，电机尾部自带散热风叶，风叶外设置导流风罩，运转时风叶产生的冷却风能沿散热筋表面全程流过，带走电机绕组产生的热量，保证泵组在连续运转工况下电机温升控制在绝缘等级允许范围内，电机接线盒位于机壳顶部，接线口采用防水密封接头，能适配潮湿安装环境的防护要求，避免水汽进入接线腔造成电路故障。

　　在三维建模的细节处理上，模型完整还原了各部件的配合公差带，泵壳与端盖的密封槽尺寸、机械密封的安装位尺寸、轴系的台阶定位尺寸都与实物保持一致，结构设计人员可直接参考该模型进行管路系统的配套设计，在布置泵房管路时，可直接导入模型核对安装净距，避免出现管路与泵体、电机的干涉问题，也可基于该模型进行同类型直联离心泵的改型设计，通过调整叶轮直径、泵壳流道尺寸适配不同的流量扬程参数，缩短新机型的开发周期。从运维角度看，泵体底部设置有放水螺塞，在冬季停机或长期停用时，可拧开螺塞排空泵腔内的存水，避免低温环境下存水结冰胀裂泵壳，泵端盖顶部设置有排气螺塞，首次开机前可拧开螺塞排出泵腔内的空气，避免叶轮空转造成气蚀、无法正常抽水的问题，这些细节结构在模型中都做了完整还原，能帮助刚接触泵类设备的设计人员快速理解卧式离心泵的结构逻辑，掌握各辅助部件的实际作用。
