威图款紧凑型工业电气防护机柜

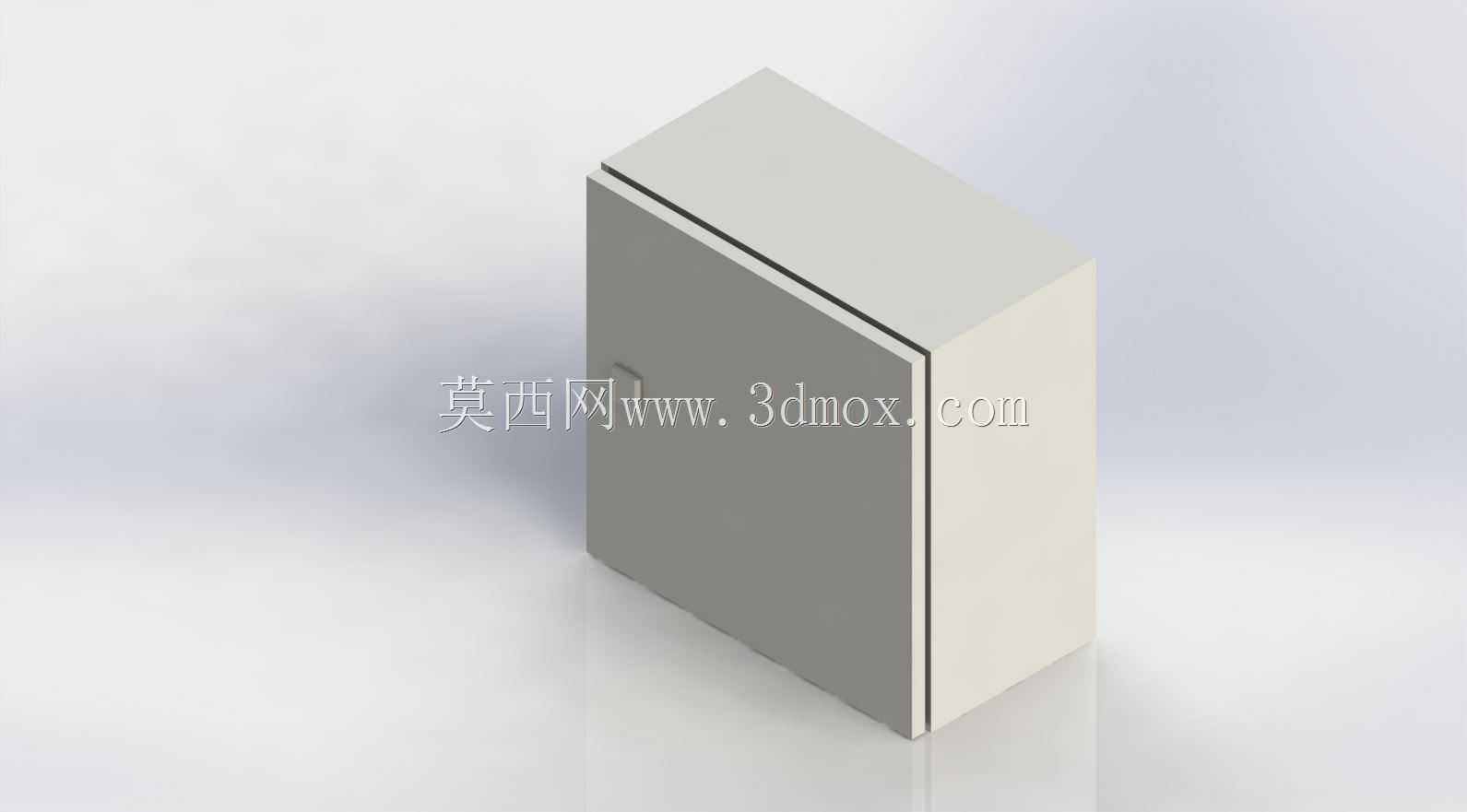

　　这款紧凑型壁挂式电气机柜，是工业现场分布式电控部署场景中常用的防护壳体，日常在车间工位旁、自动化产线侧方、楼宇管井、户外小型设备站点都能见到同类型产品的身影，核心作用是为内部安装的断路器、端子排、小型PLC、信号转换模块、继电器组等低压电控元件提供封闭的安装空间，同时隔绝现场粉尘、切削液飞溅、轻度外力触碰对内部电气元件的干扰，避免人员误触带电部件引发安全事故。从结构设计逻辑来看，这款机柜采用单门整体式焊接箱体结构，摒弃了拼接框架的多余连接缝隙，箱体主体与门板的折边处做了内嵌式咬合结构，关闭门板后折边处形成迷宫式密封路径，即便不额外加装密封胶条，也能阻挡大部分大颗粒粉尘与飞溅的液滴进入柜体内部，适配多数干燥无强腐蚀的室内工业场景。

　　门板与箱体的连接采用隐藏式内铰链，铰链结构完全藏在箱体折边内侧，外部无突出的连接部件，既避免了现场搬运、安装过程中磕碰铰链导致门板错位，也能减少外部撬动破坏柜体的风险，门板内侧预留了密封条安装槽，若应用在湿度较高或者有轻度喷淋的场景，可自行加装发泡橡胶密封条提升防护等级。箱体的安装边界尺寸为380mm×380mm×210mm，这个尺寸规格属于小型壁挂电控柜的常用尺寸段，背部预留了四个壁挂安装孔位，孔位间距符合通用壁挂支架的安装标准，既可以直接通过膨胀螺栓固定在混凝土墙面、彩钢板墙体上，也可以搭配专用安装支架固定在设备机架、型材立柱上。210mm的柜体深度刚好适配常规厚度的导轨式电气元件，安装DIN导轨后，

　　元件前端与门板内侧仍能预留出30mm以上的走线空间，不会出现门板关闭时挤压线缆、碰坏元件拨钮的问题；380mm的宽度与高度，在内部安装两根标准DIN导轨的情况下，可容纳约20个标准宽度的微型断路器，或是10个左右的小型继电器模组加端子排组合，完全满足单台小型设备、单个工位的电控回路容纳需求，不会因为柜体过大占用多余安装空间，也不会因为内部容积不足导致元件排布拥挤、走线混乱。柜体内部两侧预留了通用安装孔位，既可以在深度方向加装多层安装板，将电源模块、信号模块分层布置减少信号干扰，也可以在柜体顶部、底部预留的敲落孔位置加装格兰头，方便进出线缆的固定与密封，敲落孔的尺寸覆盖了常用的线缆直径范围，现场施工时不需要额外开孔，

　　只需要敲掉对应尺寸的敲落片就能穿线，大幅减少现场安装的加工工作量。门板上预留了锁具安装位，可搭配通用的机柜锁实现门板锁闭，避免非运维人员随意打开柜门改动内部接线，锁具位置设置在门板右侧边缘，符合多数运维人员的操作习惯，开门时不需要额外避让箱体周边的安装障碍物。从建模细节来看，这款模型还原了真实机柜的折边圆角、门板缝隙、安装孔位等细节，箱体的壁厚、折边宽度都按照实际量产产品的参数设置，在做产线三维布局、电控系统安装模拟时，可以直接导入模型做干涉检查，验证机柜安装位置是否会和周边的设备、管线、操作通道产生冲突，也可以在模型内部排布电气元件，提前规划走线路径，核算内部空间是否满足元件安装需求，避免现场安装时才发现空间不足、柜门无法完全打开等问题。这类小型机柜在实际应用中，很多时候会作为大型设备的附属电控箱使用，比如小型输送线的控制箱、单机除尘设备的电控箱、小型检测工位的电源分配箱，因为体积小巧，安装位置灵活，不需要专门做落地基础，在空间紧张的车间现场适配性极强，模型还原的外形尺寸与安装结构，能直接为现场布局设计、安装支架设计提供准确的参考依据，不需要额外测量实物尺寸就能完成前期的方案设计工作。
