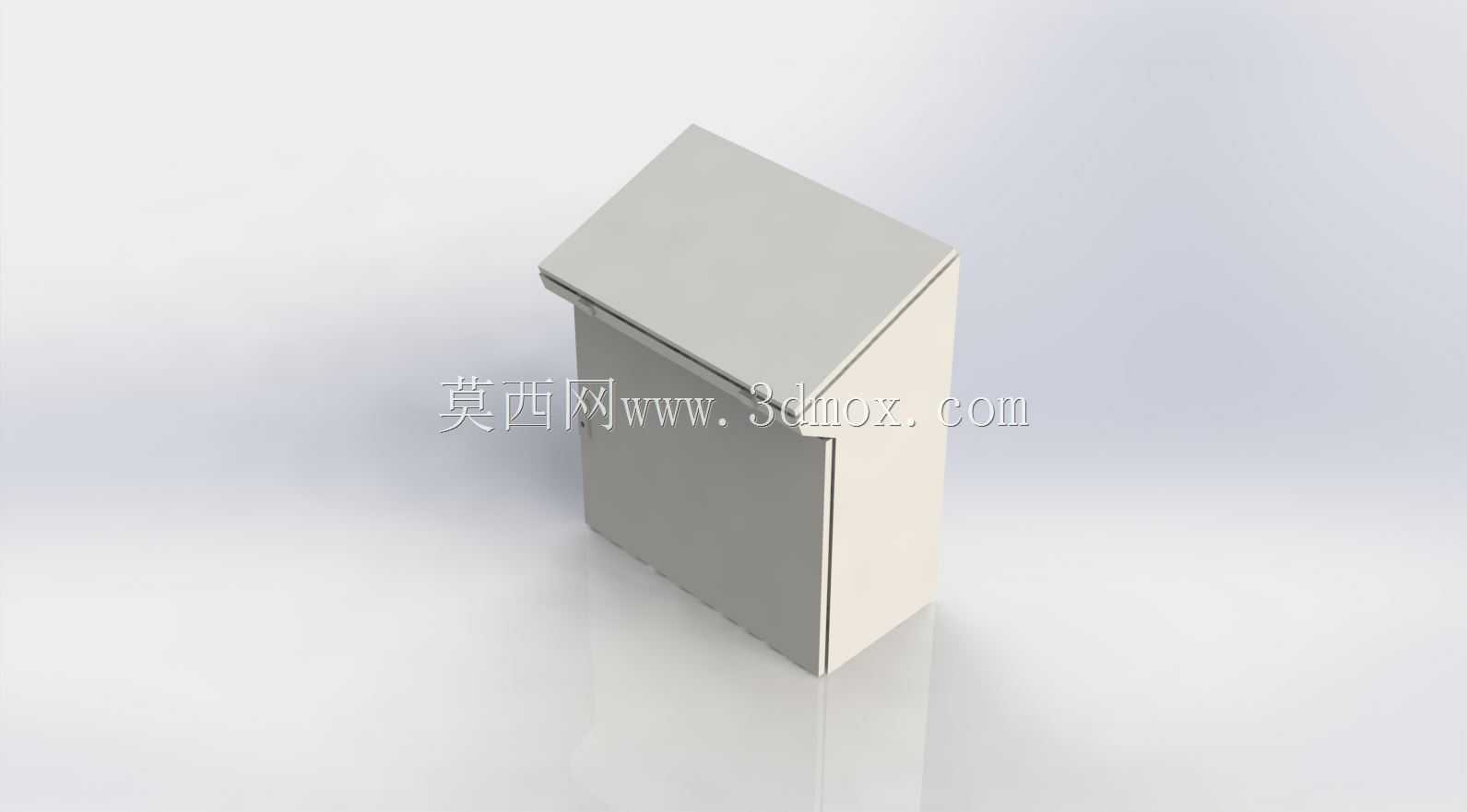

威图斜顶户外壁挂式电气防护机柜

　　这款斜顶式壁挂电气机柜，主要面向户外露天安装的电气配套场景设计，常见于厂区外围设备供电节点、户外通讯基站配套供电、市政道路监控设备配电、户外工业传感器集线配电等工况，用来容纳断路器、接线端子、小型PLC、通讯中继模块、开关电源这类低压电气元件，为内部器件提供可靠的物理防护与电气隔离空间。

　　从结构设计逻辑来看，顶部采用带倾斜角度的斜顶结构，并非常规平顶设计，核心作用是避免户外降雨时顶部积水，同时引导落叶、积尘顺着斜面自然滑落，减少顶部积污带来的腐蚀风险，斜顶边缘做了外翻的止水边设计，雨水顺着边缘滴落时不会顺着柜体侧壁渗入门缝，相比平顶机柜的防水冗余度更高。柜体整体采用薄钢板折弯焊接成型，侧壁为整板无开孔设计，仅在安装壁挂的背部预留壁挂固定孔位，正面采用单开门结构，门体与柜体的贴合处预留了密封胶条安装槽，装配发泡密封胶条后可实现较高的防护等级，满足户外露天使用的防尘防水要求。

　　实际安装使用时，这款机柜采用壁挂式安装，背部的四个固定挂孔可直接适配墙面膨胀螺栓或者立式安装支架的固定点位，安装时需要注意柜体与安装面之间预留不小于10mm的间隙，避免墙面的冷凝水直接长期浸泡柜体背板，同时保证背部通风散热的微小间隙。柜体内部预留了通用的安装梁固定孔位，可适配标准的DIN导轨安装，也可根据需求加装安装层板，用来固定不同尺寸的电气元件，内部走线空间经过优化，侧壁预留的走线孔可搭配防水格兰头使用，实现进出线位置的密封防护。

　　从安装边界来看，这款机柜属于紧凑型壁挂箱体，整体宽度与深度的比例控制在合理范围，不会占用过多的墙面安装空间，同时内部可容纳的元件数量可满足小型分布式配电节点的需求，门体开启角度可达到120度以上，方便日常检修时操作内部元件，门体配备锁具结构，可避免非专业人员随意开启带来的安全隐患。柜体的边角位置都做了圆弧折弯处理，没有尖锐的外露边角，既可以提升安装过程中的操作安全性，也能减少应力集中，提升柜体整体的结构强度，在户外遇到大风、轻微外力碰撞时不易出现变形。

　　在实际选型应用中，这类斜顶壁挂机柜相比落地式机柜，不需要额外做混凝土安装基础，安装位置更灵活，可直接固定在厂区围墙、设备立柱、建筑外墙上，适合分散布置的配电节点使用，相比普通室内机柜，其防水、防尘、防腐蚀的结构设计更适配户外复杂工况，内部元件不会因为淋雨、积尘出现短路、接触不良的问题，可有效降低户外电气系统的后期维护频次。设计时也考虑了户外温差带来的凝露问题，柜体下部预留了可选的透气阀安装位，在高湿温差大的区域安装时，可加装防水透气阀平衡柜内外气压，减少内部凝露的产生，避免凝露水滴落到电气元件上引发故障。
