在各类需要旋转支撑的机械结构中,滚柱类滚动轴承是承担径向载荷的核心基础零件,从重型减速机的输入输出轴支撑,到机床主轴的中段辅助承载,再到工程机械行走机构的轮端支撑,这类轴承的应用覆盖了几乎所有存在旋转运动的工业场景。区别于点接触的滚珠结构,滚柱与滚道之间为线接触形式,相同安装尺寸下能够承受更大的径向载荷,同时抗冲击载荷的表现更优,适合存在变载、冲击工况的传动系统中使用。

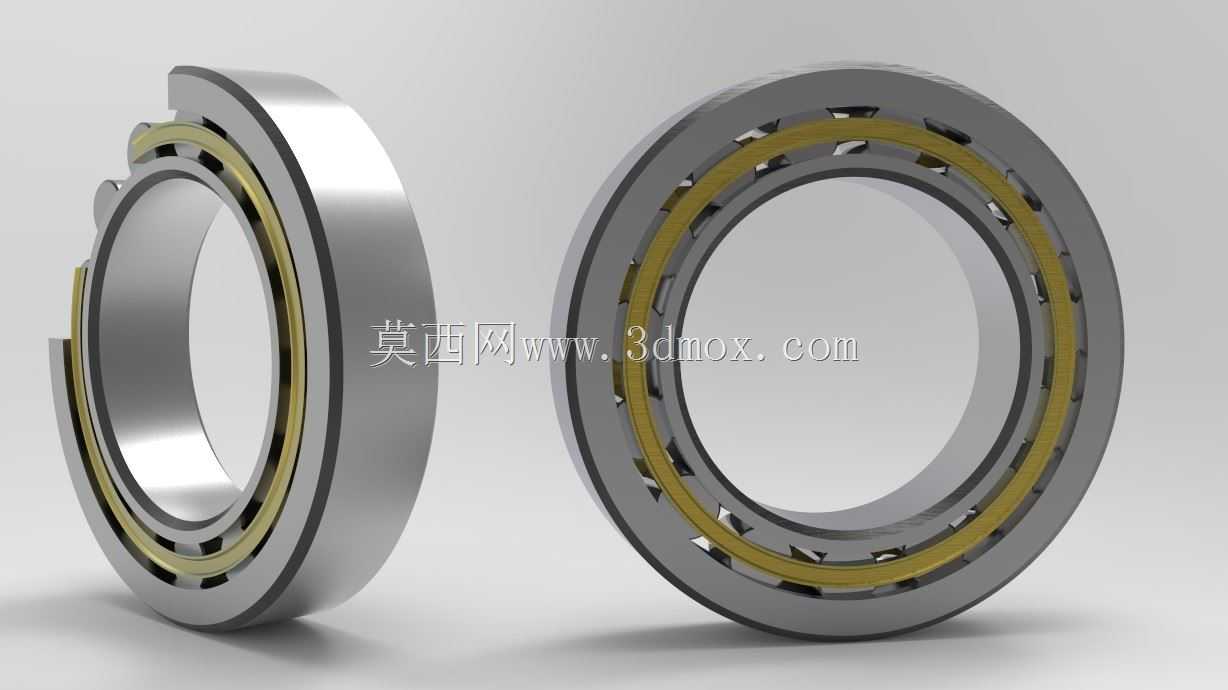

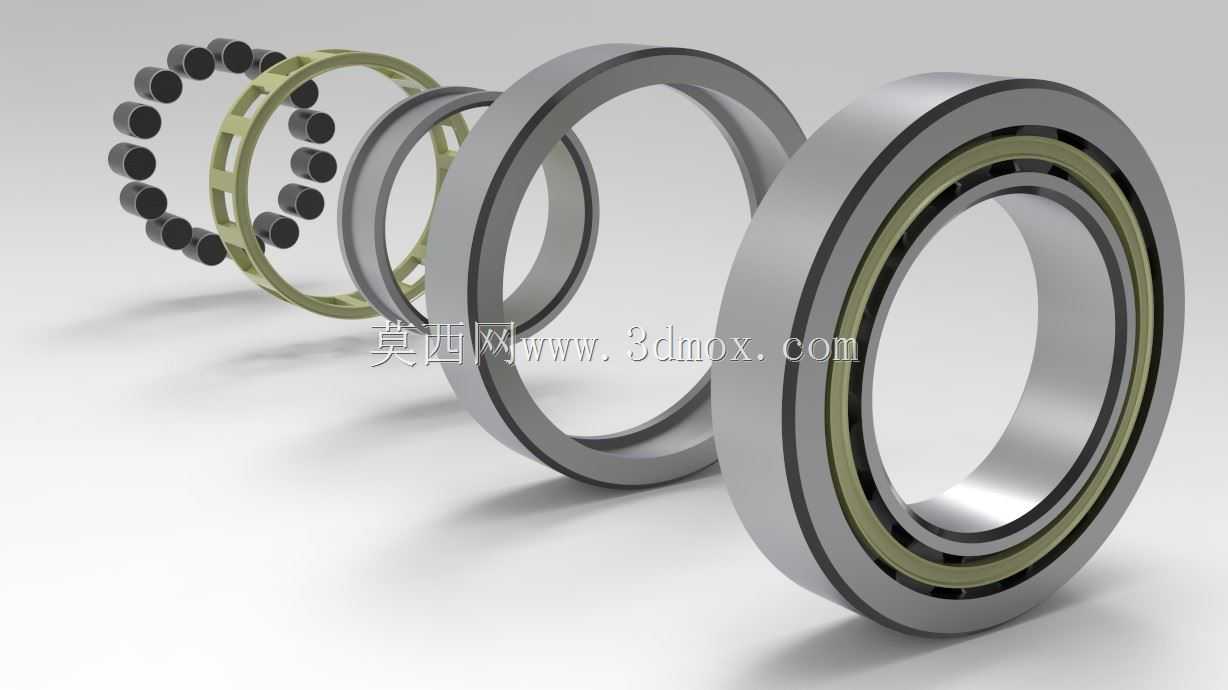

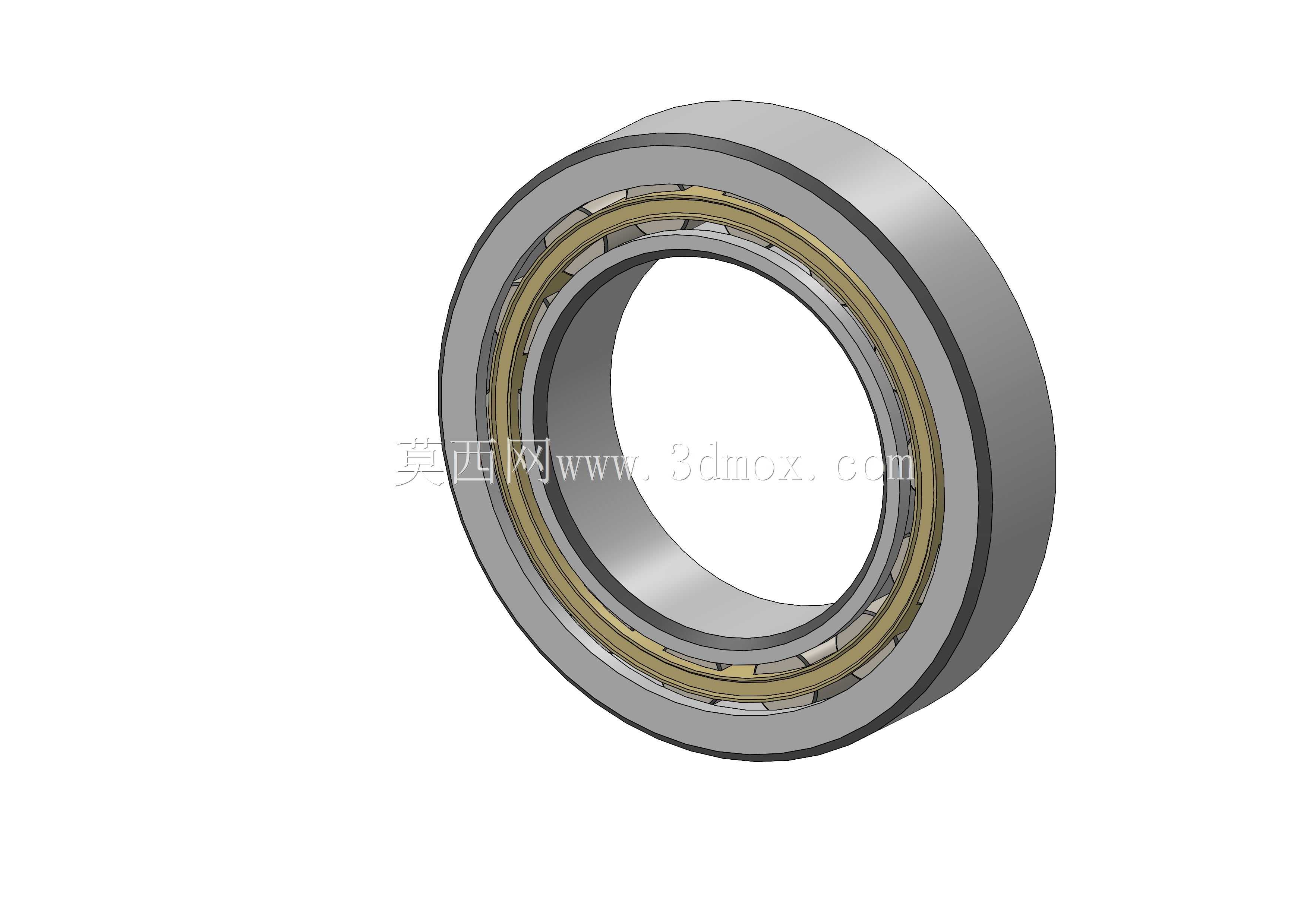

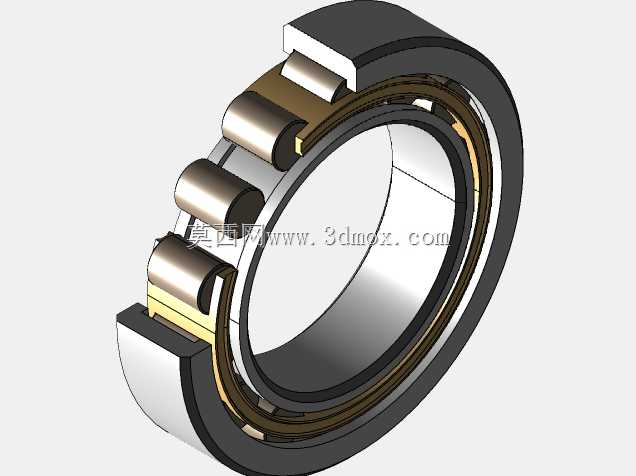

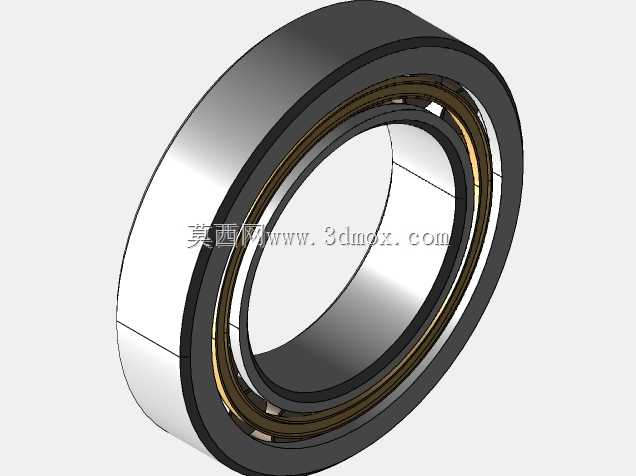

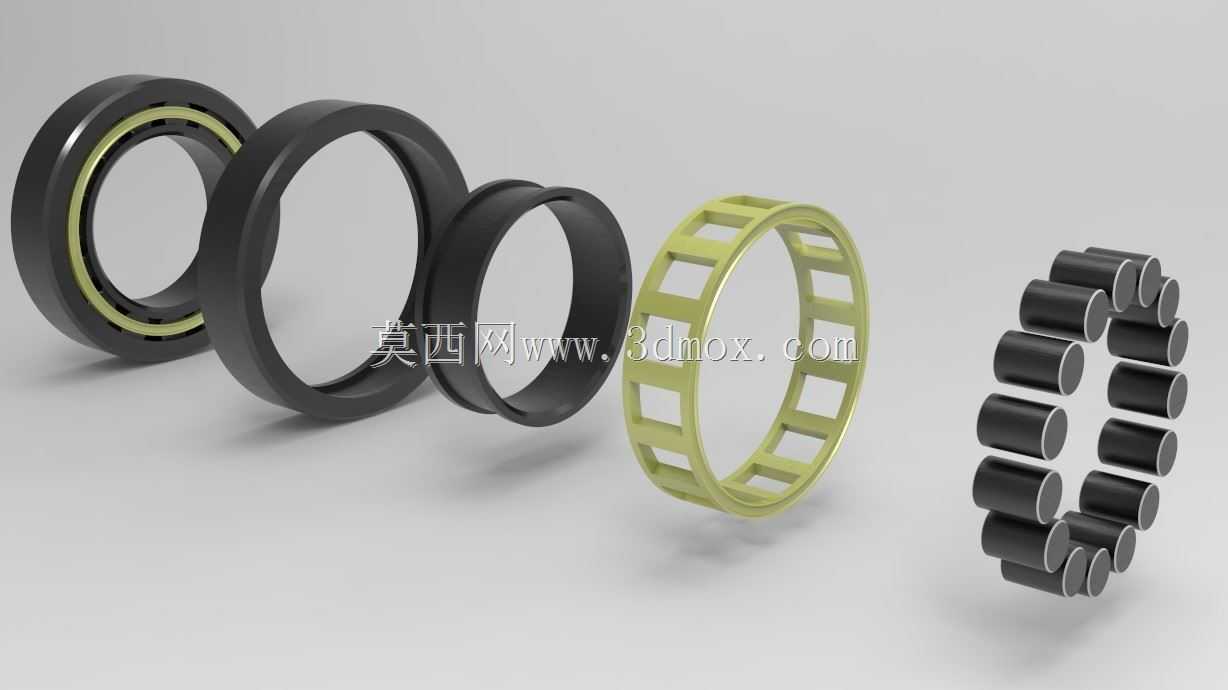

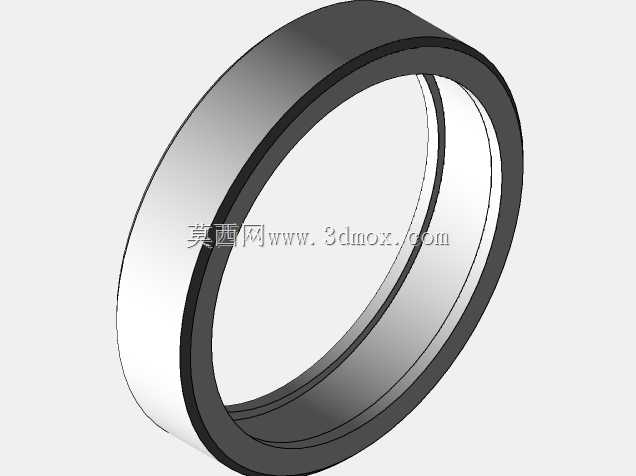

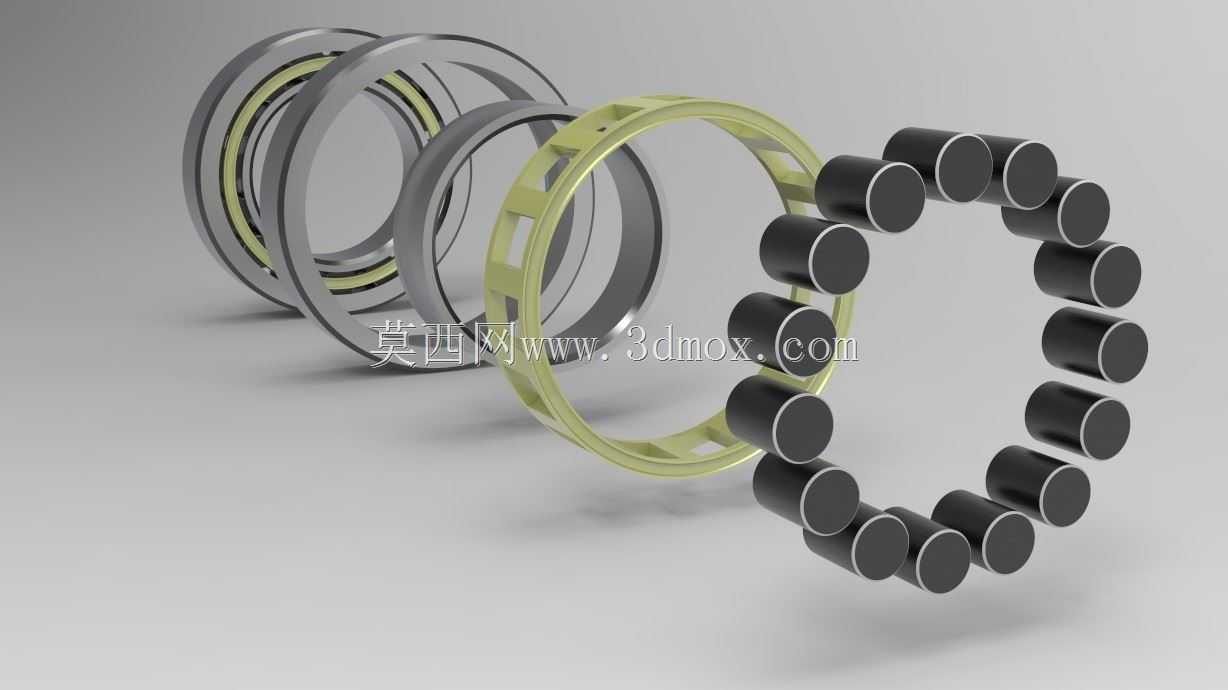

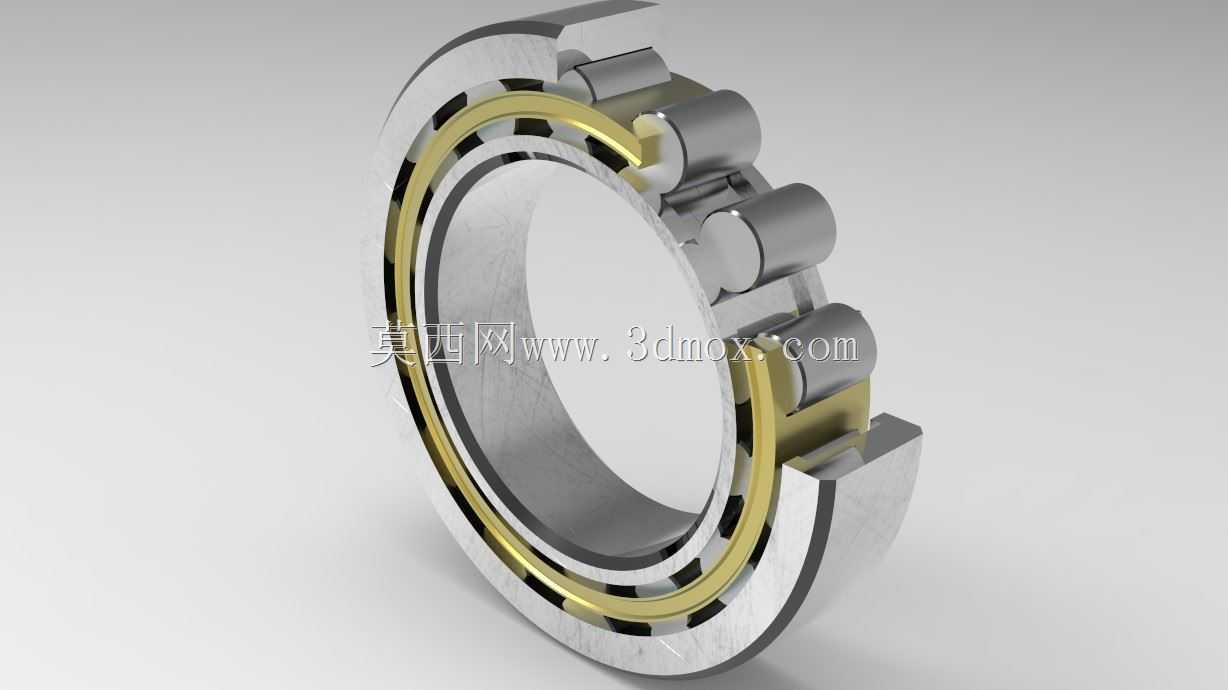

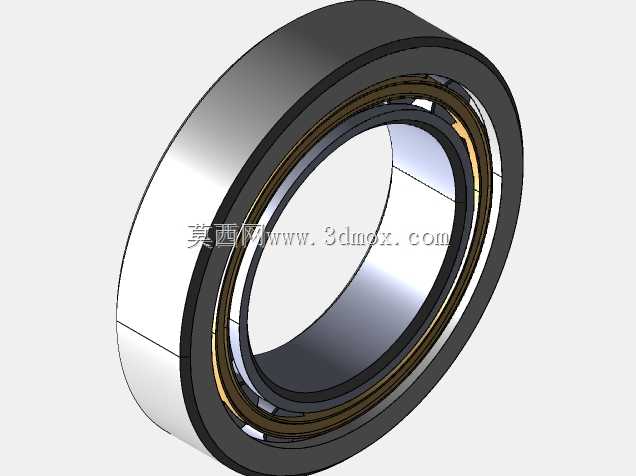

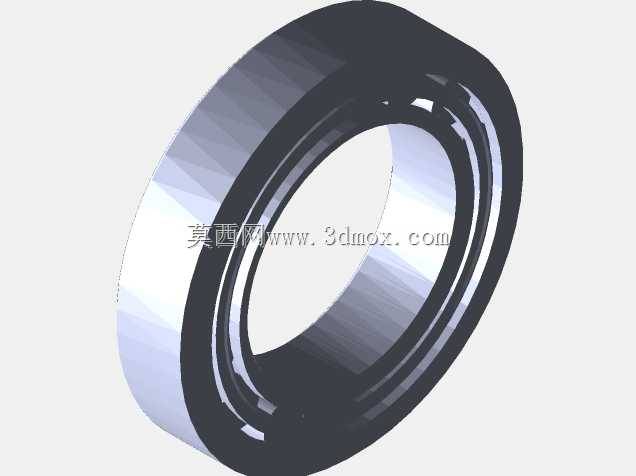

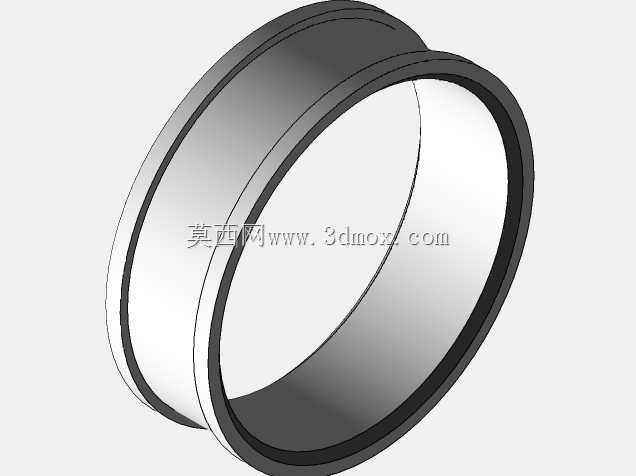

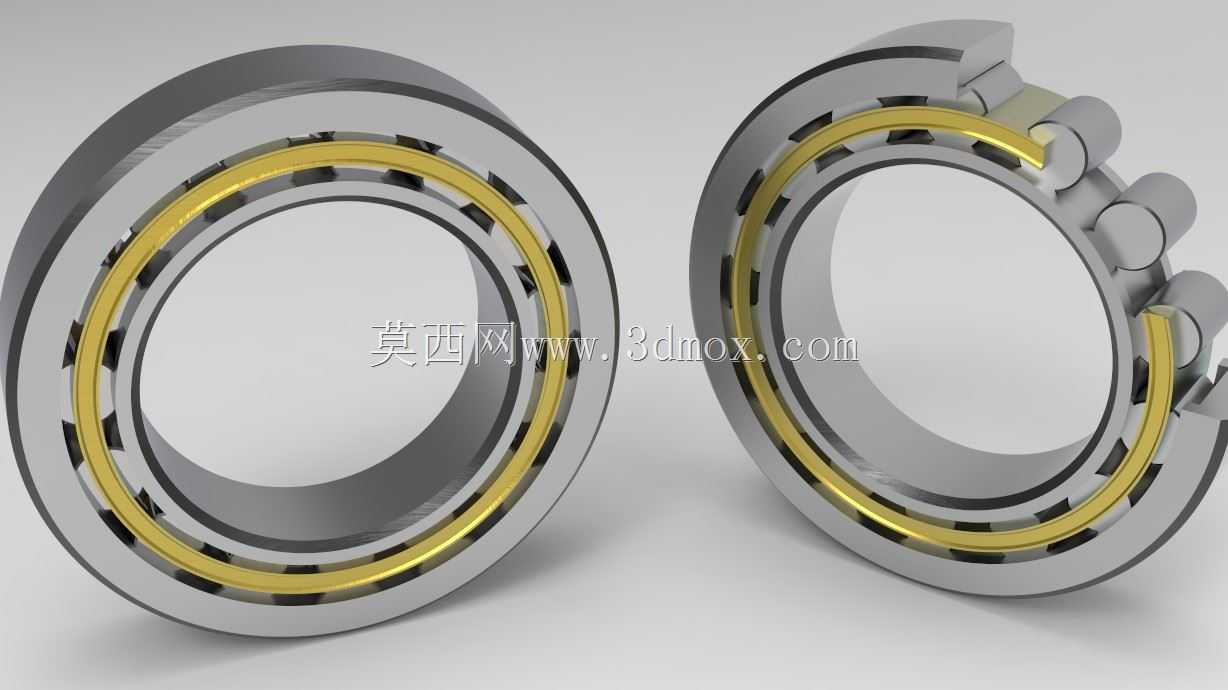

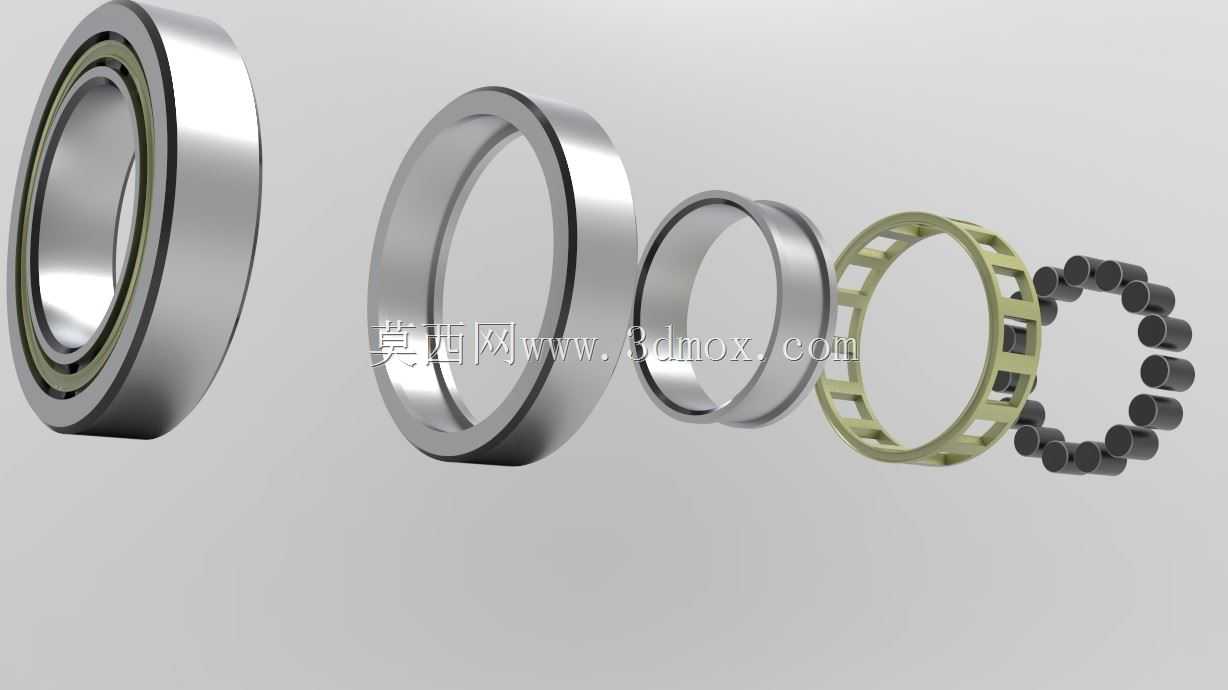

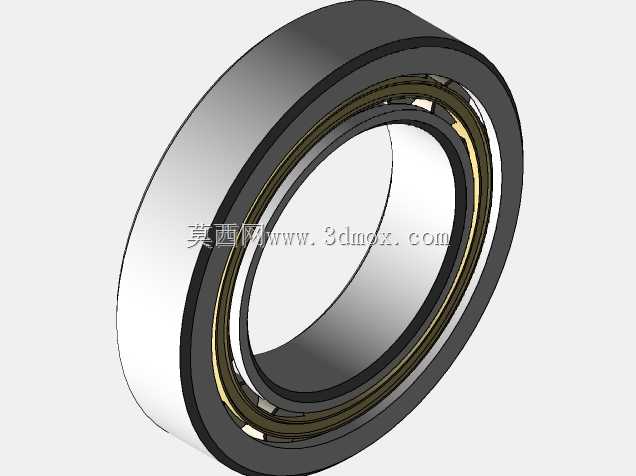

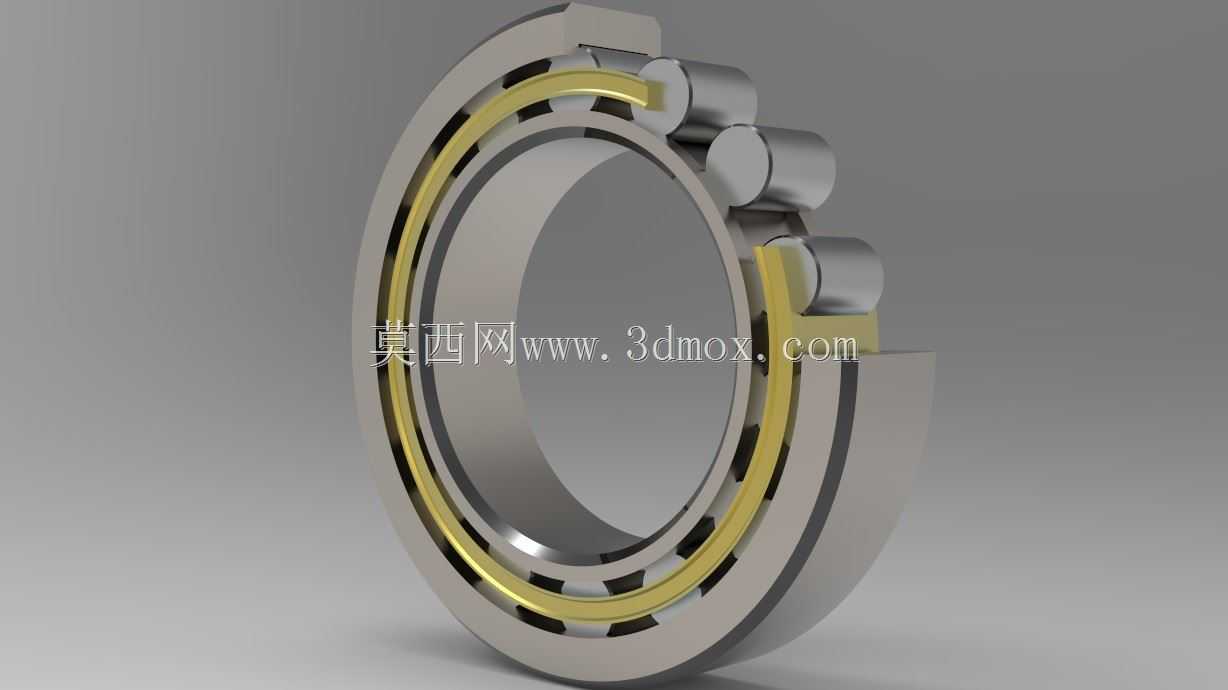

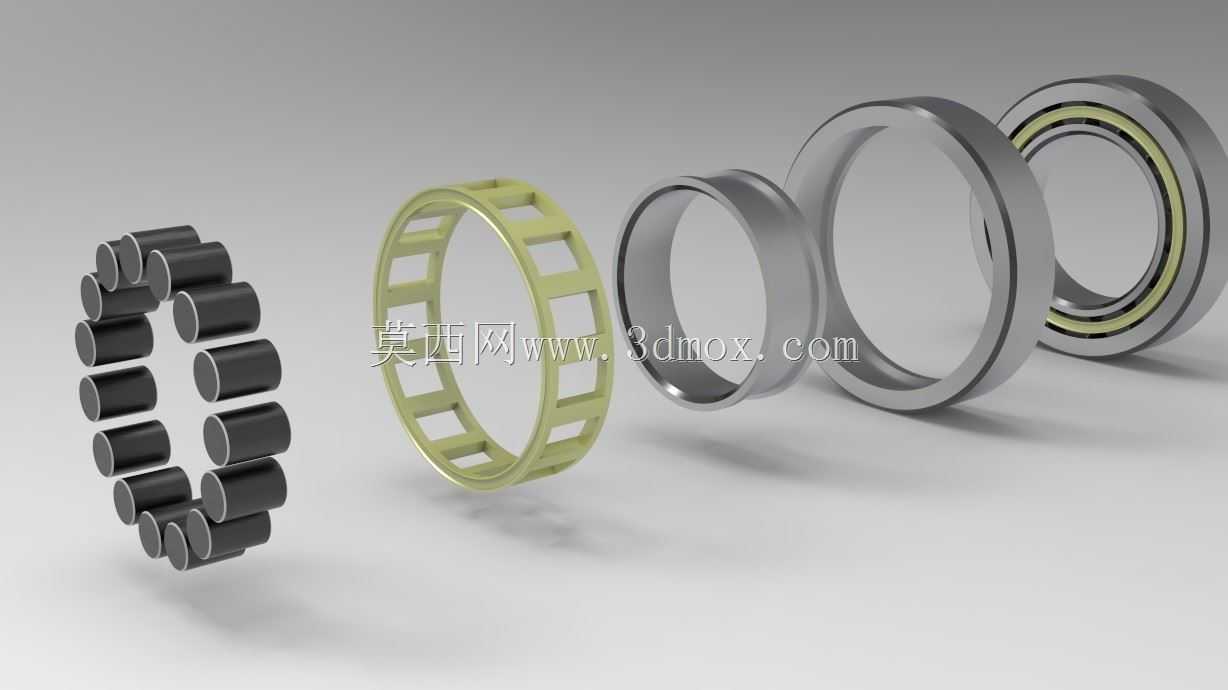

本次设计的滚柱型轴承,整体采用内圈、外圈、圆柱滚柱、保持架的经典四层结构,内圈与轴采用过盈配合实现周向固定,外圈与轴承座孔采用过渡配合满足安装定位需求,保持架采用兜孔结构将每颗滚柱均匀分隔,避免滚柱之间直接接触产生滑动摩擦,同时保证滚柱在滚道内的运动轨迹稳定,不会出现偏斜、卡滞的问题。设计过程中首先根据目标承载工况计算额定动载荷,确定滚柱的直径、长度以及排布数量,滚柱的母线采用轻微的修形处理,避免滚柱两端与滚道边缘产生应力集中,在承受偏载或者轴系存在轻微挠曲的时候,能够让载荷均匀分布在滚柱的整个接触面上,减少局部点蚀的发生概率,延长轴承的实际使用寿命。
安装边界方面,该轴承的径向尺寸严格遵循常用的深沟球轴承安装尺寸系列,能够在不改动原有轴承座、轴端加工尺寸的前提下,直接替换同内径、外径规格的滚珠轴承,实现承载能力的升级,不需要对周边结构做额外的适配修改。轴向尺寸上,内圈与外圈的宽度保持一致,两端面的平行度、端面与滚道的垂直度公差控制在IT5级精度范围内,能够满足轴系轴向定位的精度要求,适配常见的端盖压紧、圆螺母锁紧的轴向固定方式。

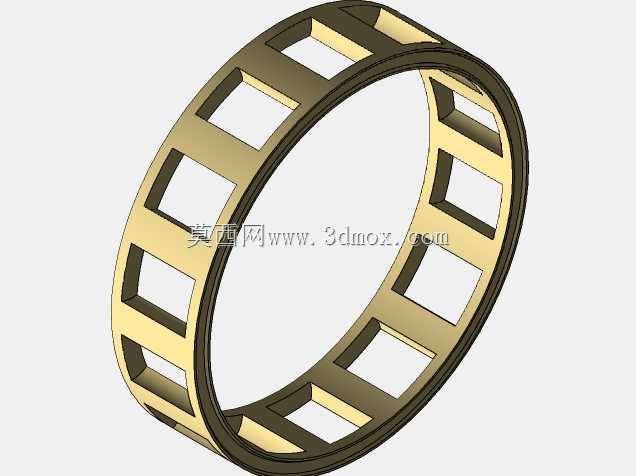

从实际使用场景来看,这类滚柱轴承常被用在输送机的托辊支撑、齿轮箱的中间轴支撑、液压泵的转子支撑等位置,这些场景的共性是径向载荷大、转速中等,部分工况存在一定的粉尘、润滑脂污染风险,因此设计时在滚道的表面粗糙度处理上,将滚道工作面的Ra值控制在0.4以下,降低滚柱与滚道之间的摩擦系数,配合锂基脂润滑能够在常规工况下实现长时间免维护运行。保持架的材质选用冲压钢保持架,相比铜保持架成本更低,同时具备足够的结构强度,能够承受常规工况下的离心力与滚柱的冲击力,不会出现保持架断裂、兜孔磨损过快的问题。
建模过程中对滚柱与滚道的配合间隙做了精准的还原,径向工作间隙控制在0.01-0.025mm之间,既能够保证轴系运转时不会因为热膨胀出现卡滞,也不会因为间隙过大导致轴系跳动超差,影响传动精度。内圈与外圈的滚道边缘设计有微小的倒角,既方便安装时的导向,也能够减少热处理过程中的应力集中,避免滚道边缘在淬火过程中出现裂纹。对于需要在轴承两侧加装密封圈的使用场景,外圈的内侧预留有标准的密封圈安装槽位,可以直接适配接触式橡胶密封圈,阻挡外界粉尘、水汽进入轴承内部,同时防止内部润滑脂泄漏,适合在开式传动、户外作业的设备上使用。

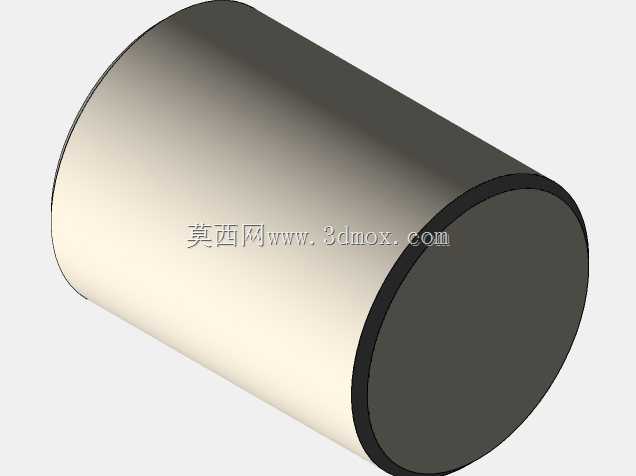

在结构细节处理上,滚柱的直径公差控制在微米级,同一轴承内的所有滚柱直径差不超过0.001mm,保证每颗滚柱都能够均匀承担载荷,不会出现个别滚柱过载提前失效的问题。保持架的兜孔间隙经过反复校核,既能够让滚柱在兜孔内自由转动,也不会出现过大的窜动,避免高速运转时保持架产生额外的振动和噪声。整个模型的结构完全还原实际加工的工艺细节,没有无法实现的异形结构,所有的倒角、退刀槽都符合机械加工的工艺要求,可以直接作为结构选型、装配干涉检查、工程图生成的参考模型使用,帮助设计人员在整机设计阶段快速完成轴承的选型匹配与装配验证,减少反复核对样本参数、绘制简化模型的工作量。
