列管式酒水冷却换热装置结构设计

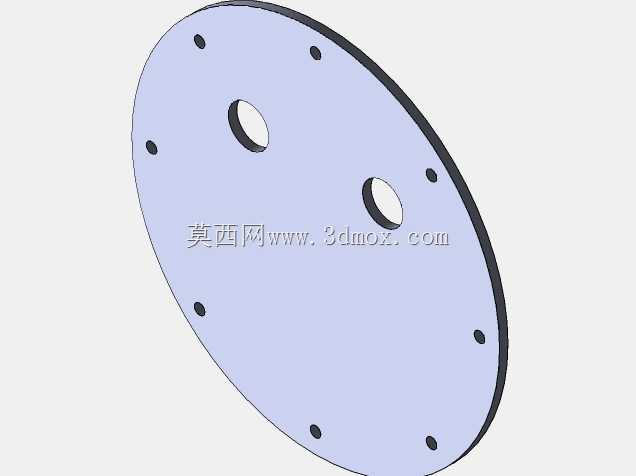

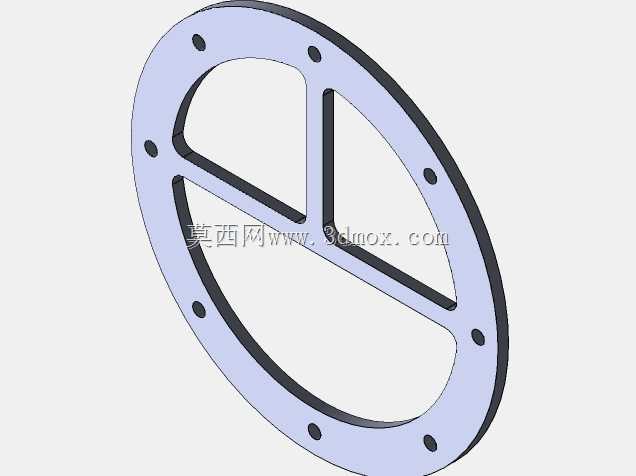

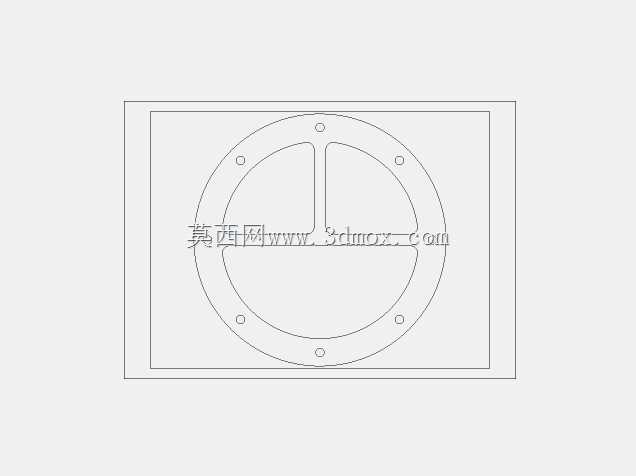

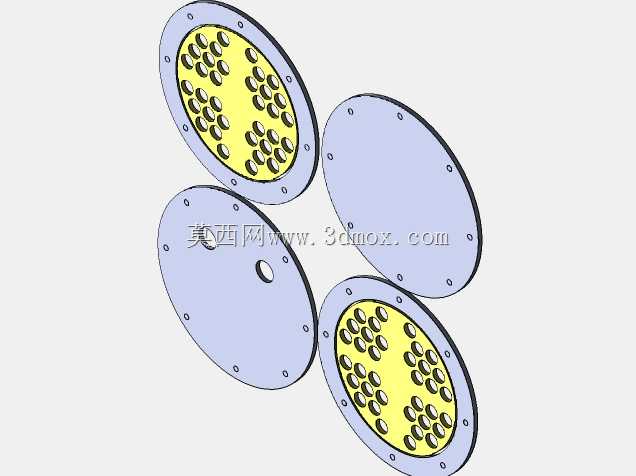

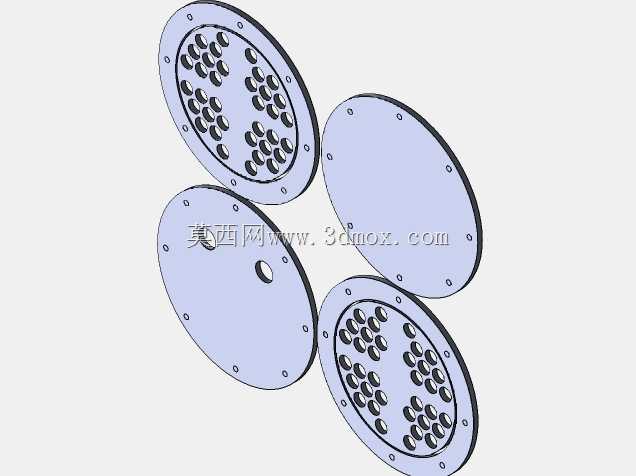

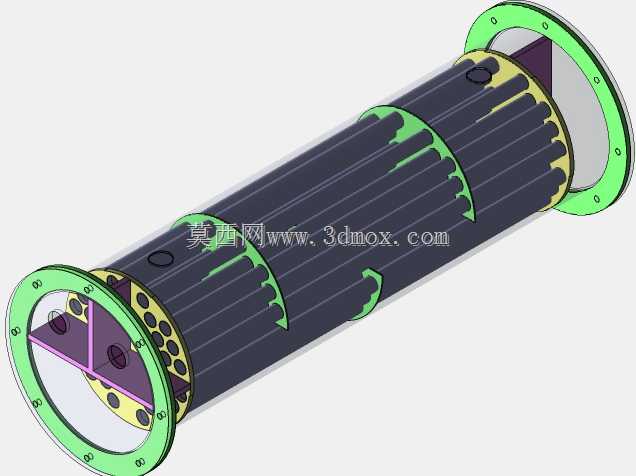

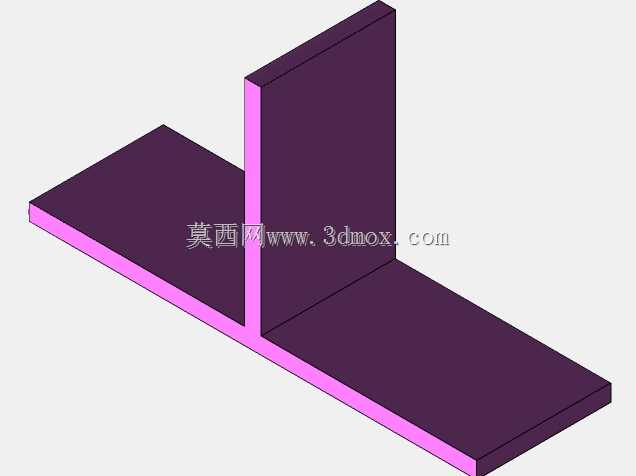

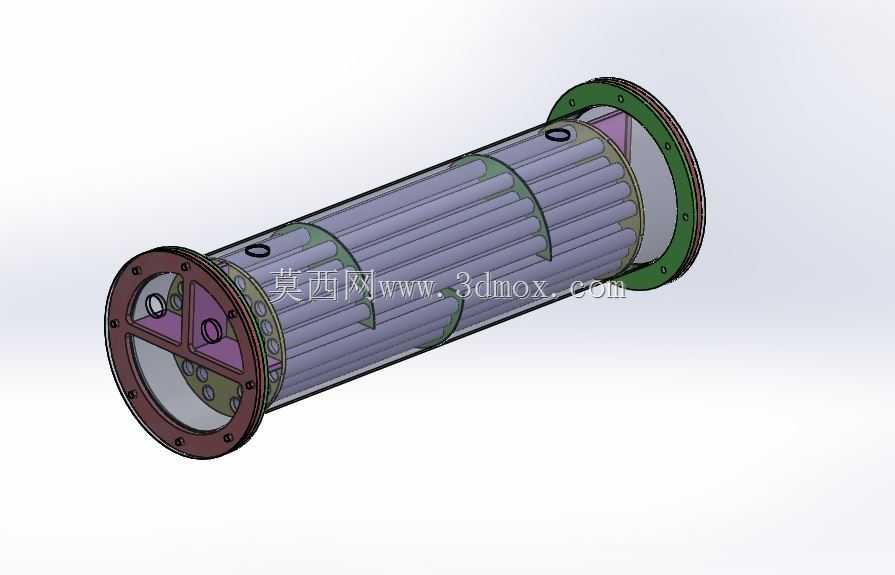

　　这款列管式换热装置主要面向精酿饮品生产、散装饮品预冷环节设计，核心作用是通过冷媒与待冷却介质的逆流换热，将高温酿造完成的酒液快速降至适宜存储或灌装的温度，避免高温状态下酒体风味物质快速氧化，同时匹配连续化生产的节拍需求，可直接串接在酿造罐输出端与灌装设备进料端之间，无需额外搭建复杂的换热旁路。从结构设计逻辑来看，整体采用卧式筒体布局，筒体两端采用带螺栓孔的法兰端盖做密封连接，端盖内侧设置分程隔板，将管束内部分为多个流程通道，让待冷却的酒液在换热管内多次折返流动，延长换热路径长度，提升换热效率；筒身侧面预留冷媒进出口，冷媒在筒体内换热管外的腔室流动，与管内酒液形成逆流换热，相比顺流布局能获得更稳定的终端冷却温度。

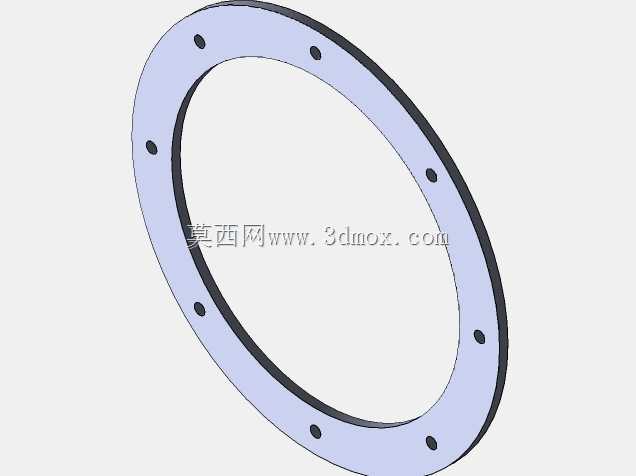

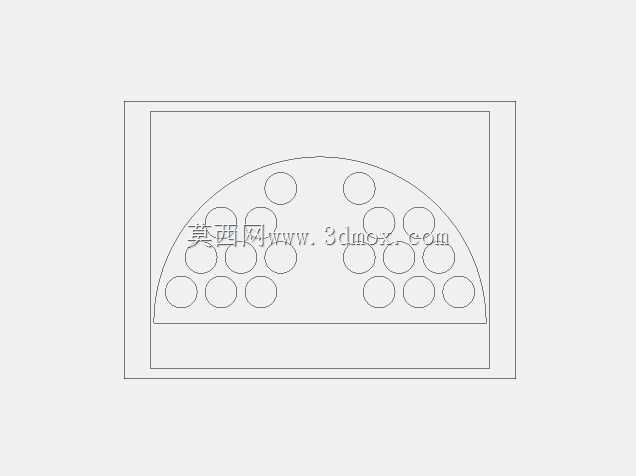

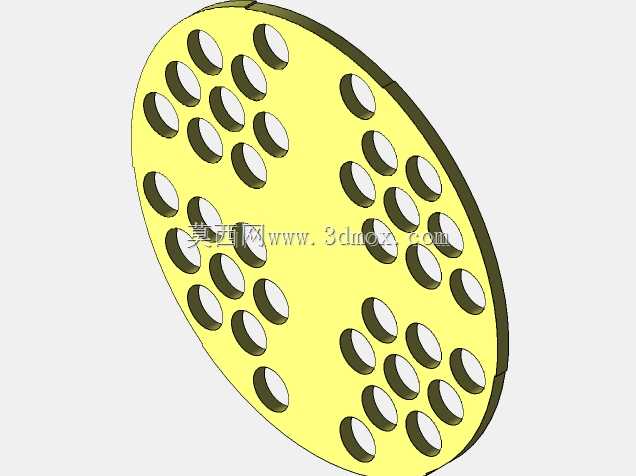

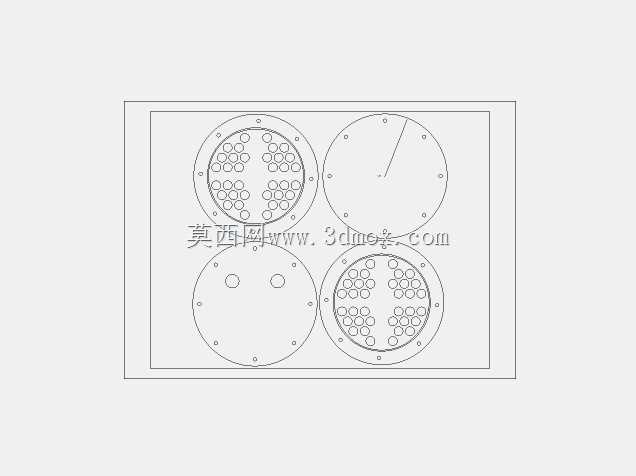

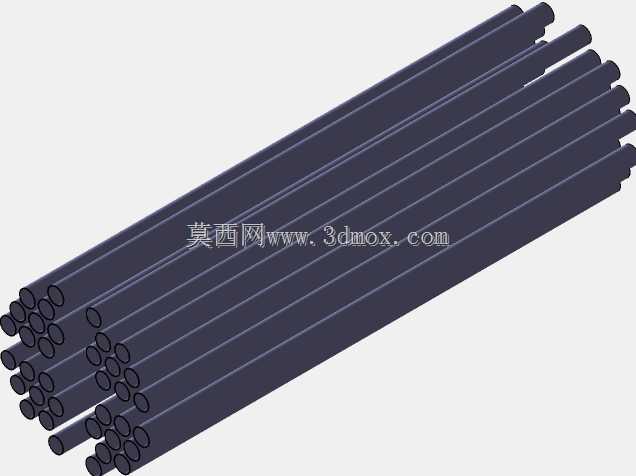

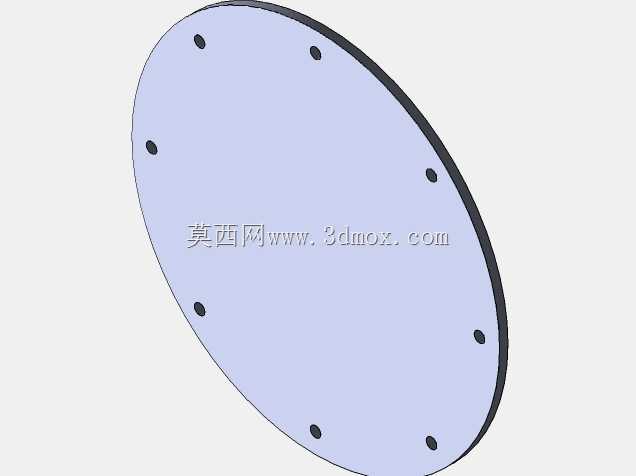

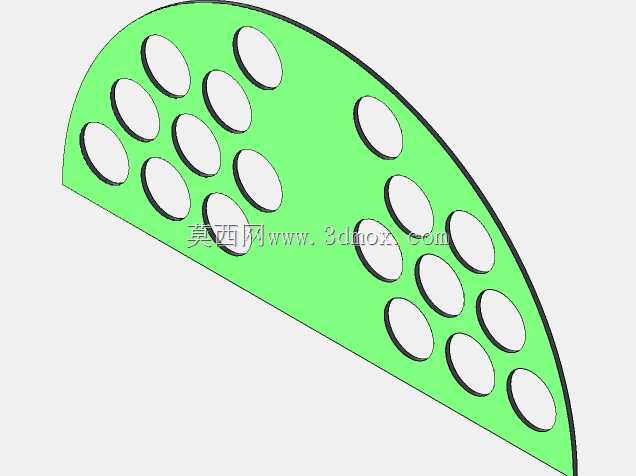

　　换热管束采用等径平行排布，通过多块折流板做径向固定，折流板上的管孔与换热管采用间隙配合，既可以支撑管束避免长换热管在流体冲击下产生振动变形，又能引导筒体内的冷媒沿折流板形成S形流动路径，减少冷媒流动死区，提升冷媒侧的换热系数，折流板的缺口尺寸按照通用换热器设计规范选取，兼顾流动阻力与换热效率的平衡。两端法兰端盖的密封面采用凸面结构，配套耐食品级橡胶垫片，满足饮品接触场景的卫生要求，法兰螺栓孔采用均布设计，安装时可根据现场管路走向调整端盖的旋转角度，适配不同方向的管路对接需求。筒体两端的法兰外径、螺栓孔中心距、密封面尺寸均匹配行业通用的管路连接标准，可直接与同通径的食品级管路对接，无需额外制作过渡接头；

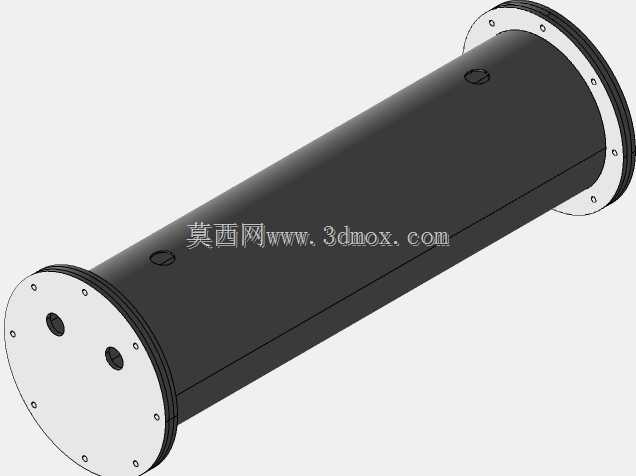

　　筒身整体长度根据换热面积需求做匹配设计，安装时仅需预留两端法兰拆装的操作空间，以及侧面冷媒管路的对接空间，卧式安装的支座可根据现场安装条件选配鞍式支座或者吊耳结构，适配落地安装或者架空安装的不同场景。从实际使用的工况适配来看，管程走酒液的通道内壁做抛光处理，减少酒体残留，便于生产结束后的CIP清洗，避免残留酒液滋生杂菌影响后续批次的产品品质；壳程走冷媒的腔室设置排污口，可定期排出冷媒循环过程中沉积的杂质，避免杂质附着在换热管外壁降低换热效率。设计过程中针对管束的热胀冷缩问题，一端端盖与筒体的连接采用可微量位移的结构，避免不同温度下换热管与筒体的热膨胀量差异导致焊缝拉裂或者密封失效，提升设备在变温工况下的使用寿命。在三维建模过程中，

　　所有法兰连接尺寸、换热管排布间距、折流板间距均严格遵循压力容器相关设计规范，模型可直接用于后续的工程出图、流体仿真验证，也可作为同类型换热设备改型设计的基础模板，调整换热管长度、筒身直径即可适配不同处理量、不同冷却温差的使用需求。
