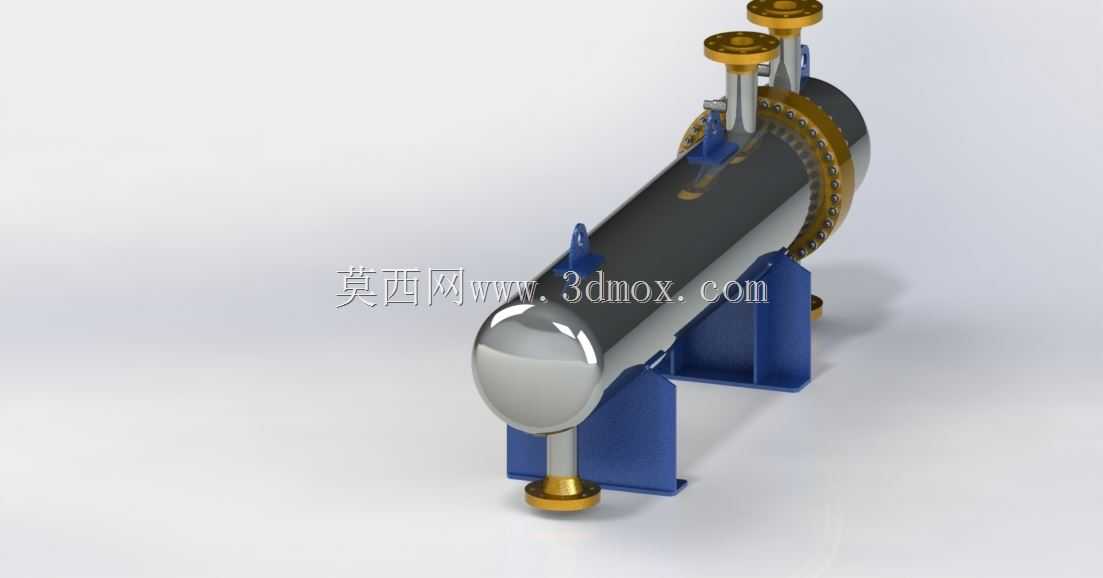

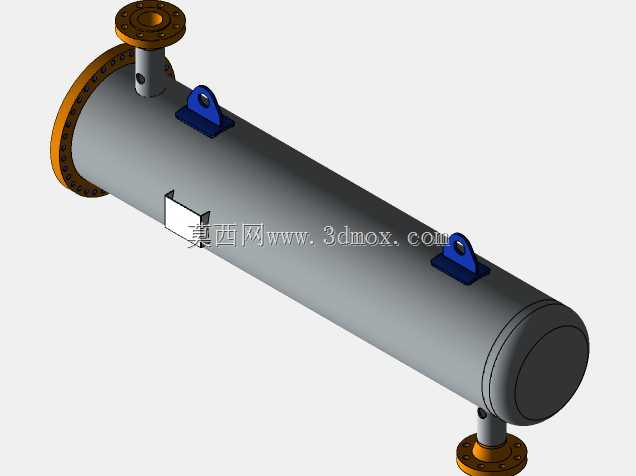

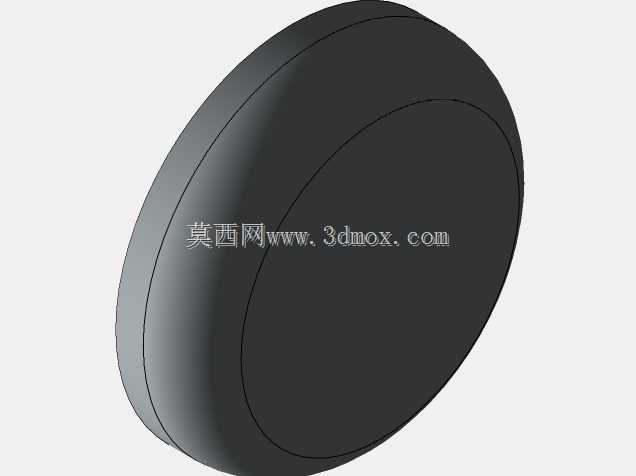

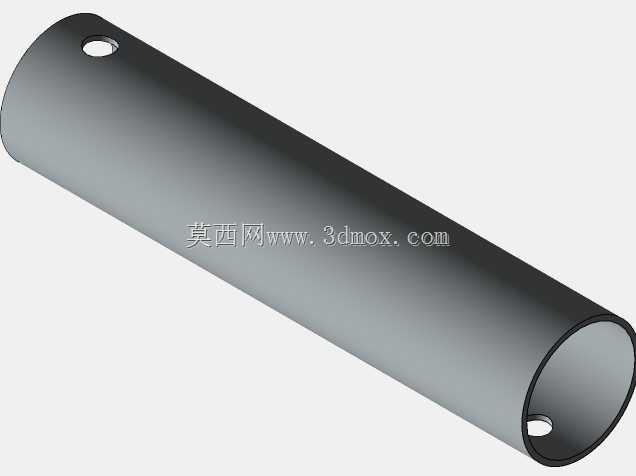

卧式管壳式工业换热设备结构模型

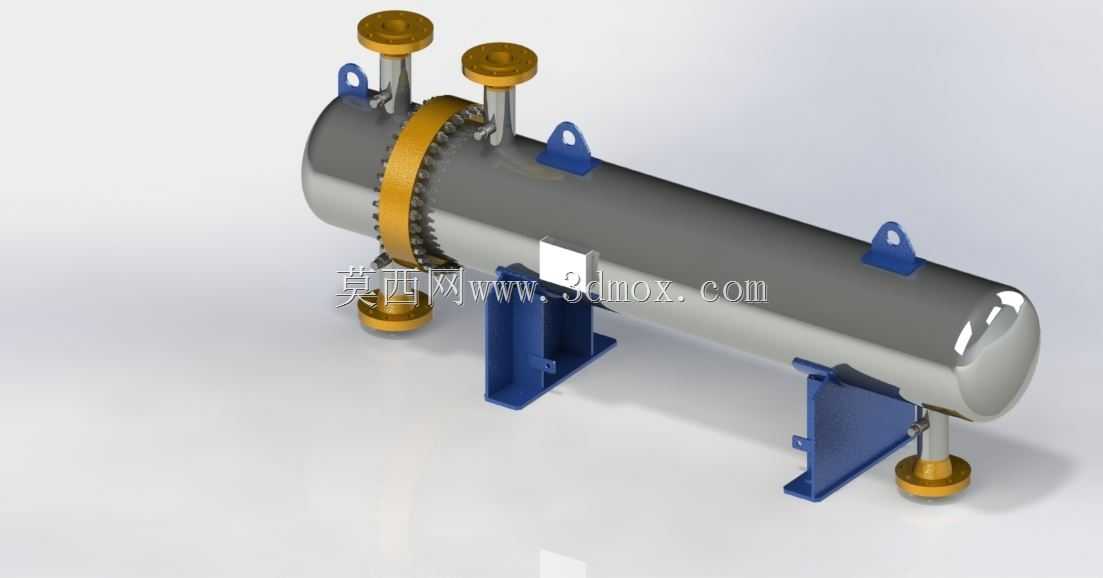

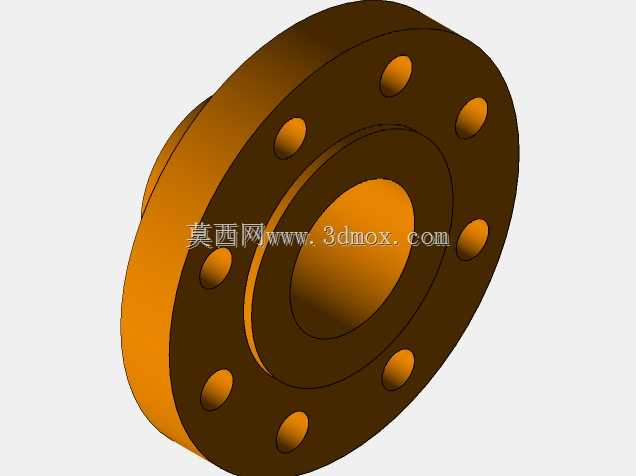

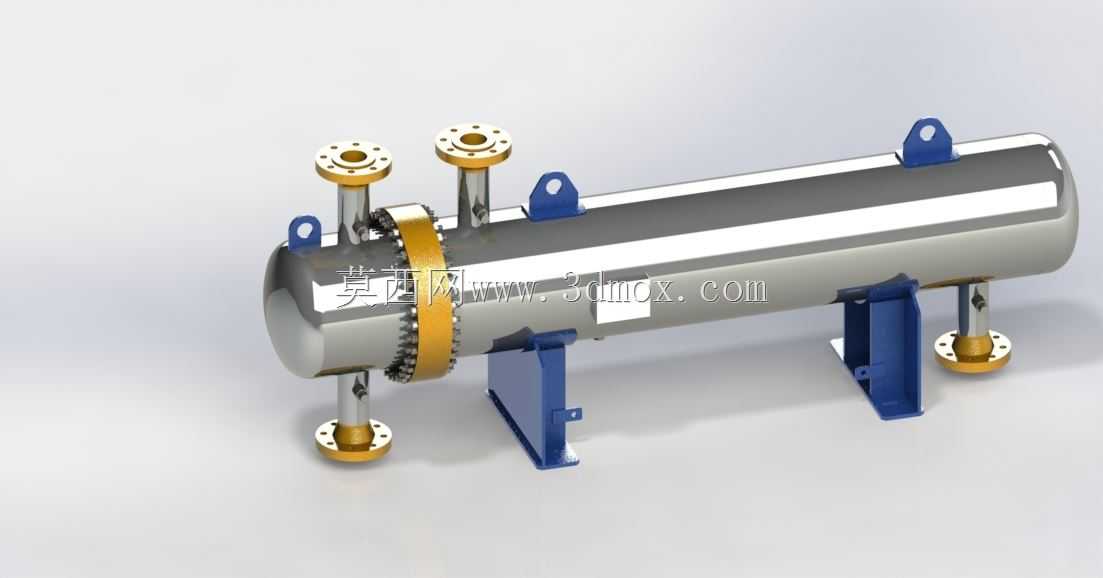

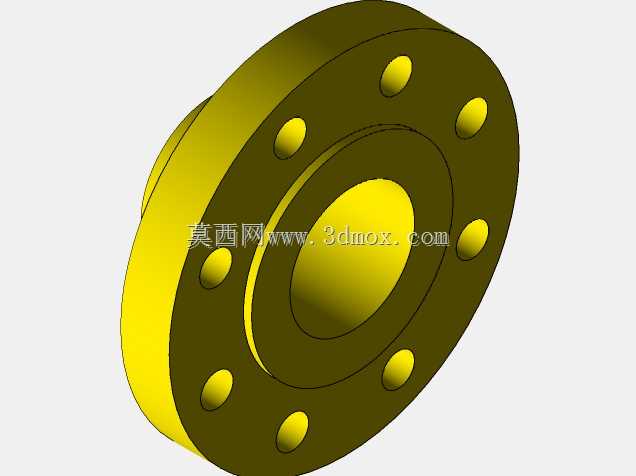

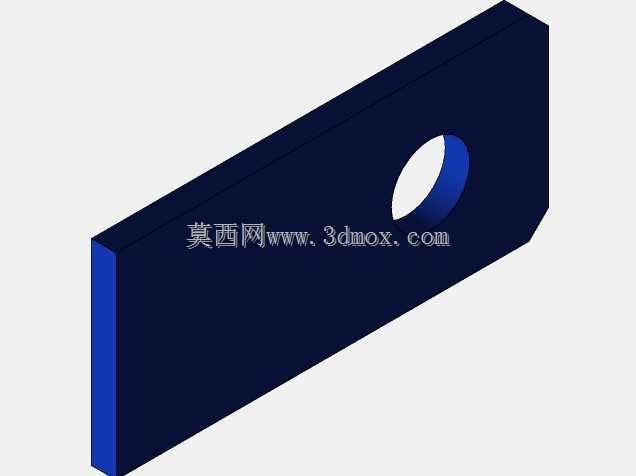

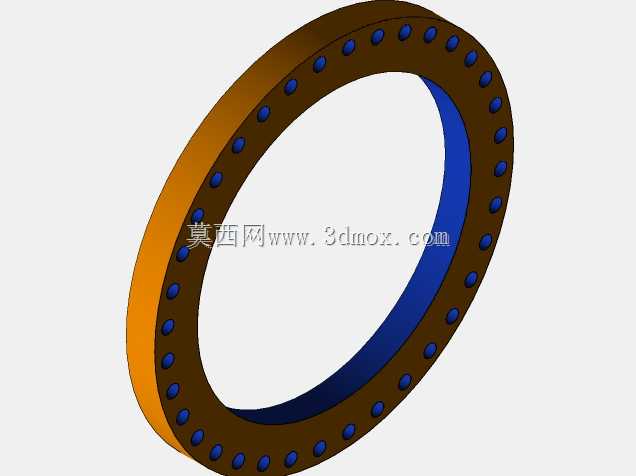

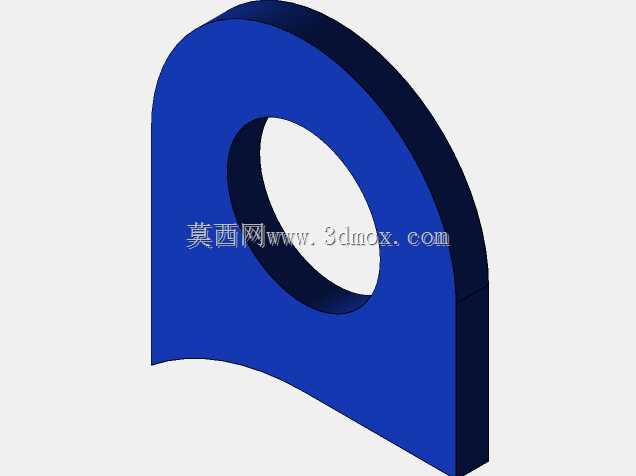

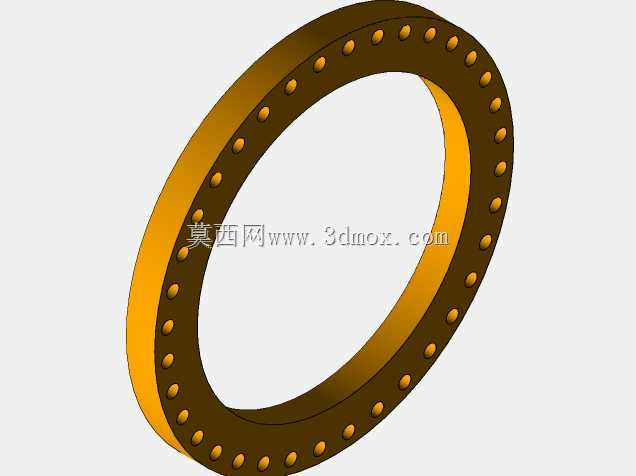

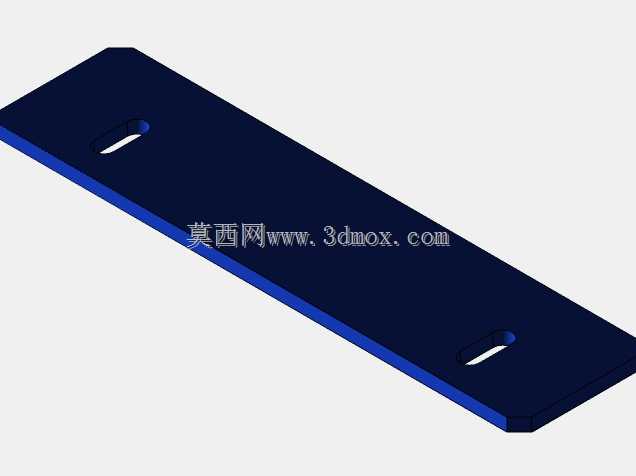

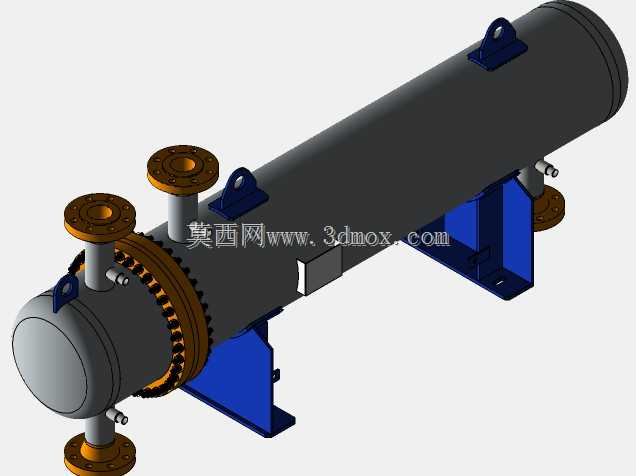

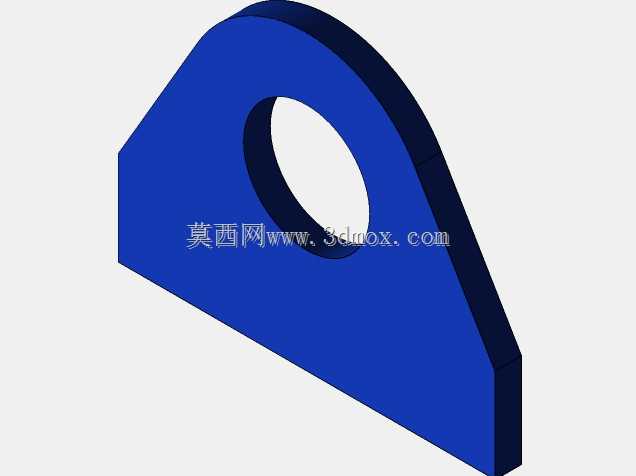

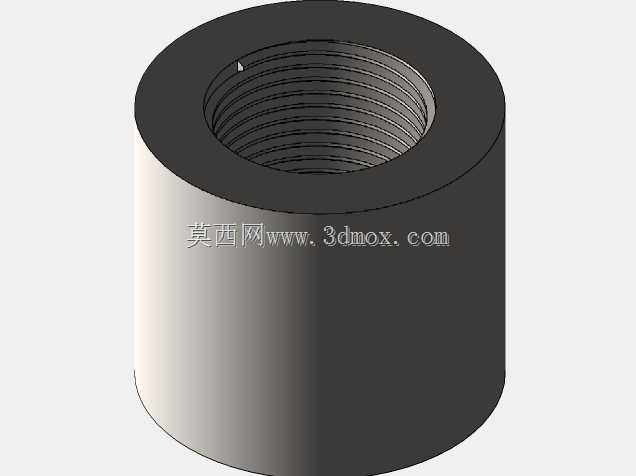

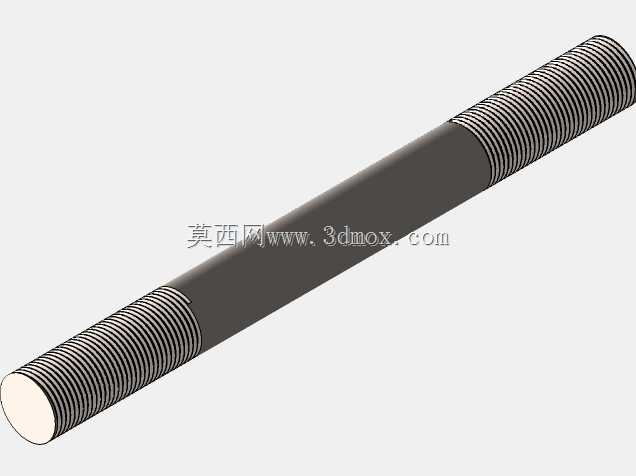

　　这套管壳式换热结构的三维建模，完全贴合石油炼化、集中供热、化工制程、暖通空调系统里的常规卧式换热器安装需求，做结构设计的时候首先要考虑现场安装的边界限制，鞍式支座的地脚螺栓孔间距要匹配常规混凝土设备基础的预埋螺栓排布，筒体上方的吊耳位置严格按照重心分布设置，避免现场吊装的时候出现筒体倾斜、管束磕碰的问题。设备两端的管箱法兰、壳程上下的接管法兰全部采用标准管法兰尺寸，对接现场工艺管线的时候不需要额外做非标变径，能直接匹配同压力等级的工业管路，不管是走循环冷却水、蒸汽还是工艺介质，接管的通径设置都兼顾了壳程和管程的流速要求，避免流速过高造成管束冲蚀，或是流速过低导致换热效率不达标、介质沉积结垢。

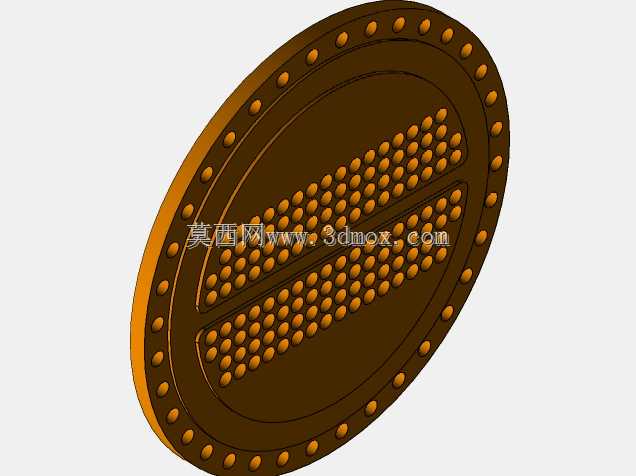

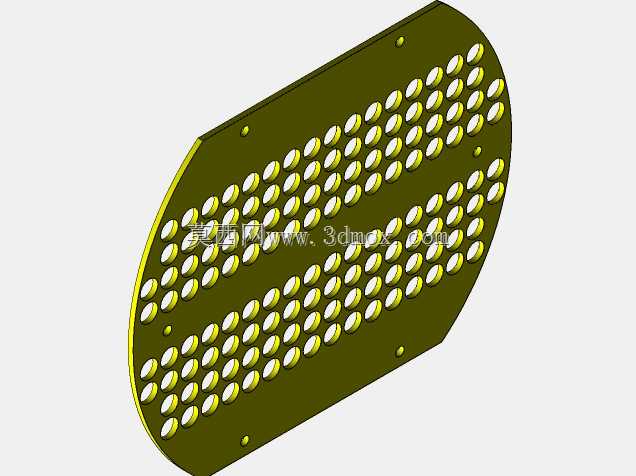

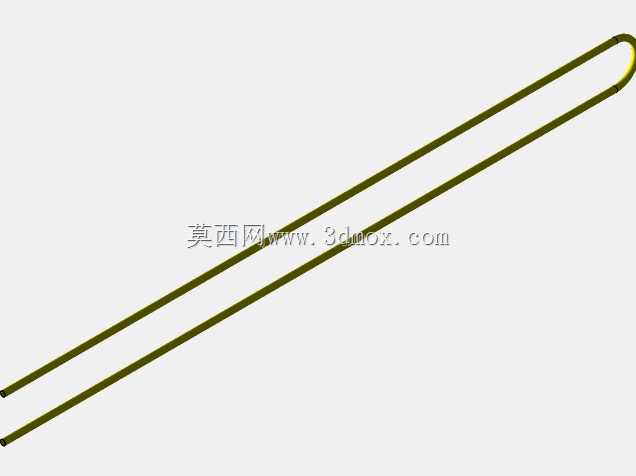

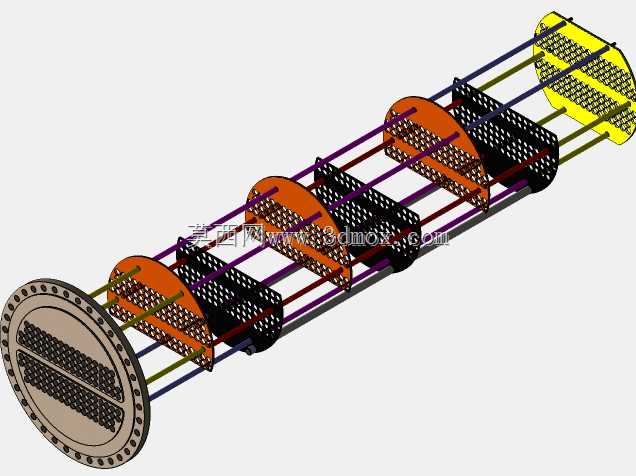

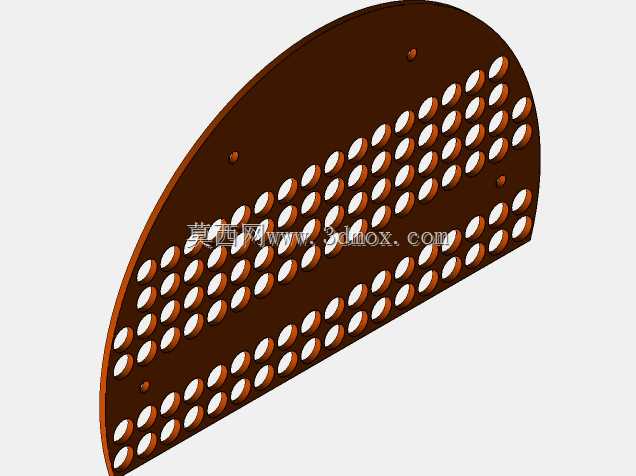

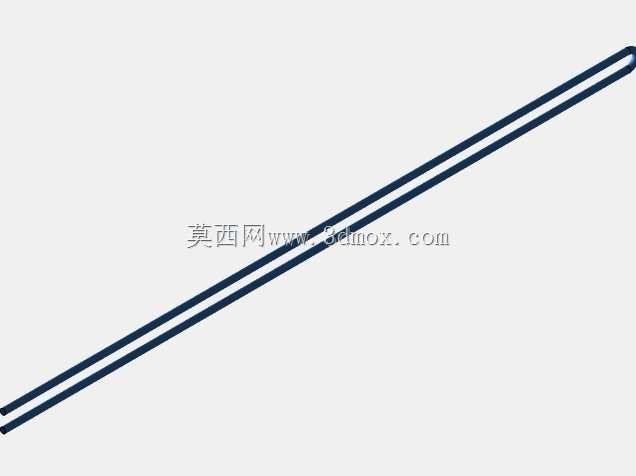

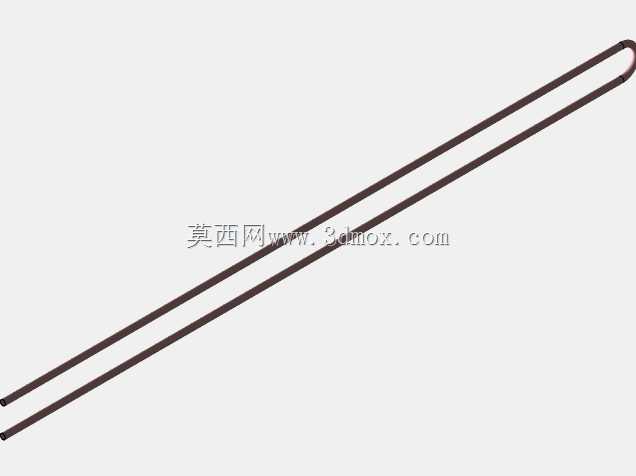

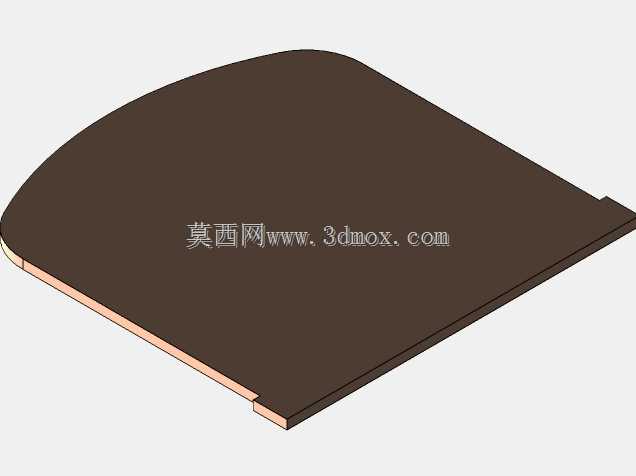

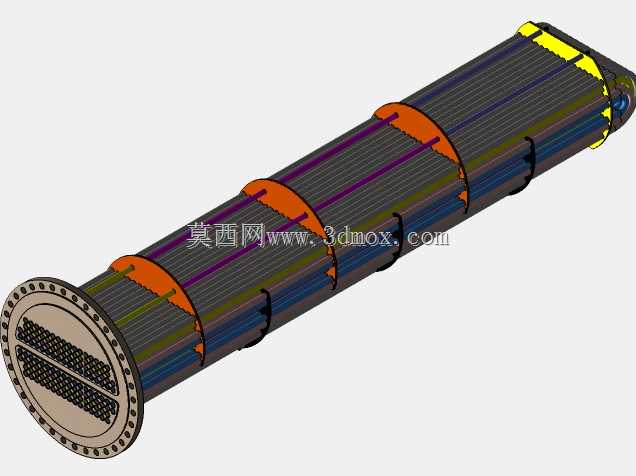

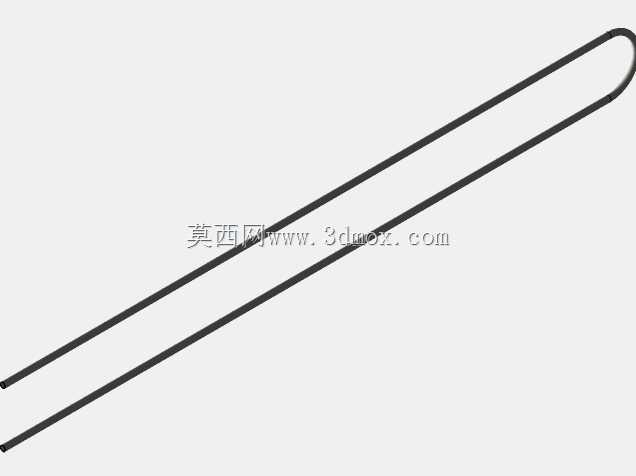

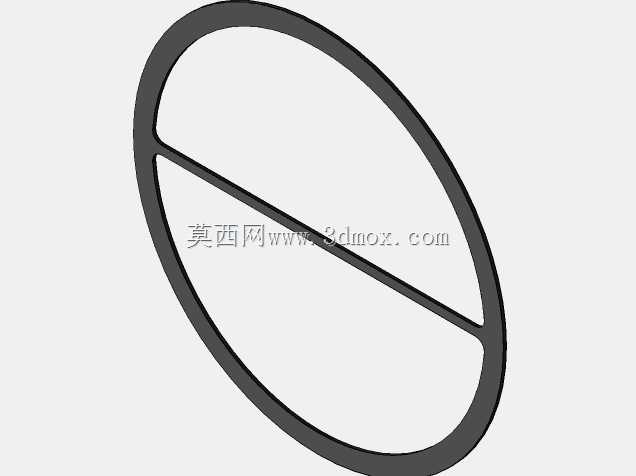

　　从功能设计来看，壳程和管程的腔体分隔完全靠管板和法兰密封结构实现，两种换热介质可以完全走独立流道，不会出现串液问题，既可以实现液-液换热，也能满足汽-液换热的工况需求，比如在化工生产里用来给高温反应出料降温，或是在供热系统里用高温蒸汽加热采暖循环水，都能适配。管束的排布采用常规正三角形布管，在有限的筒体内径里最大化布置换热管数量，保证足够的换热面积，折流板的间距设置兼顾了壳程介质的流道扰动和压降要求，既不会让介质走短路降低换热效率，也不会因为流阻过大导致配套泵的扬程不足。

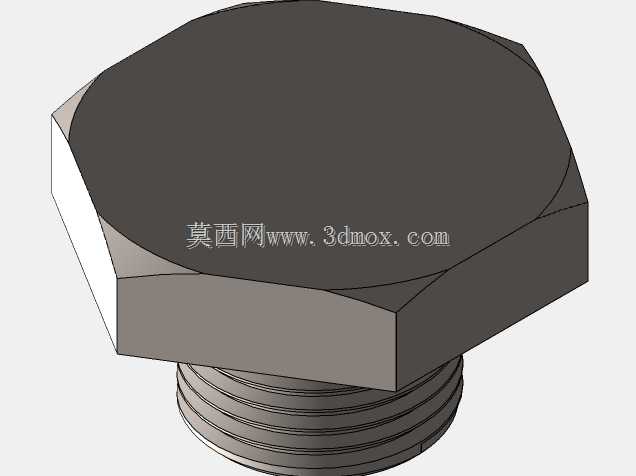

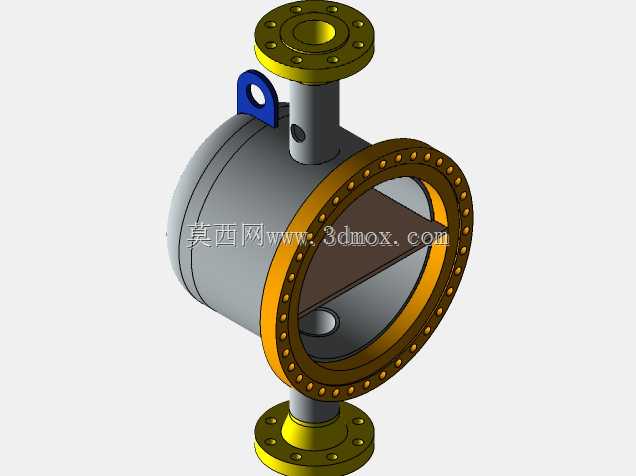

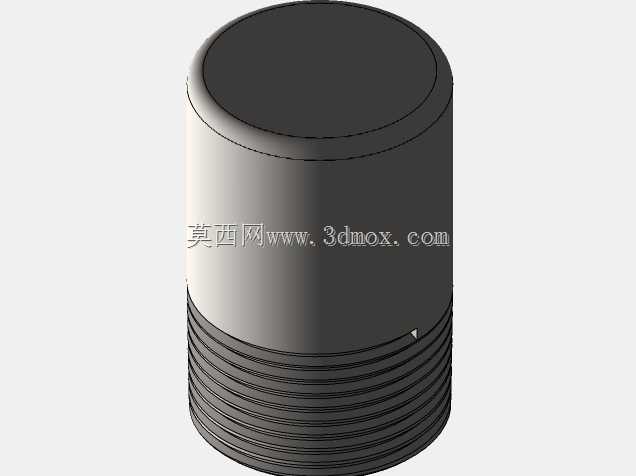

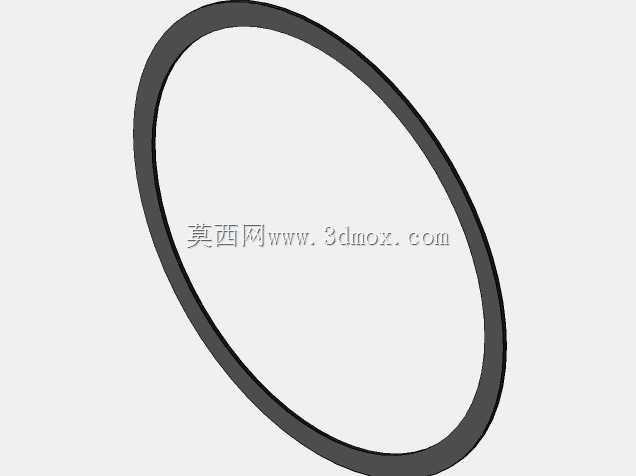

　　建模的时候所有配合面都做了公差适配，比如管板和换热管的连接位置、法兰密封面的粗糙度要求、鞍座和筒体的焊接坡口位置都有明确的结构体现，做工程拆解的时候可以直接导出各零件的加工尺寸，不需要再二次调整结构。设备的安装空间预留也做了充分考虑，管箱端预留了足够的抽管束空间，现场检修的时候不需要整体拆卸设备，只需要拆开管箱法兰就能抽出管束做清洗、更换换热管的维护操作，筒体上的支座高度设置也保证了底部接管和地面管线的对接距离，不会出现管线弯折、安装空间不足的问题。另外设备顶部的排气口、底部的排净口结构都做了完整还原，开车的时候可以排尽腔体内的空气避免气阻，停机检修的时候可以完全排尽腔体内的残留介质，避免残留介质腐蚀管束或是造成现场安全隐患。

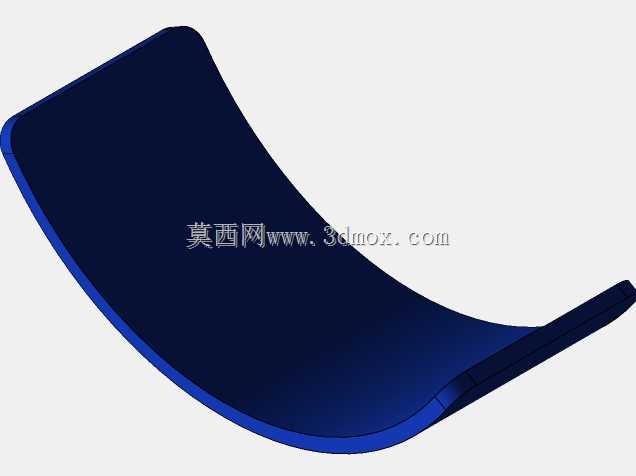

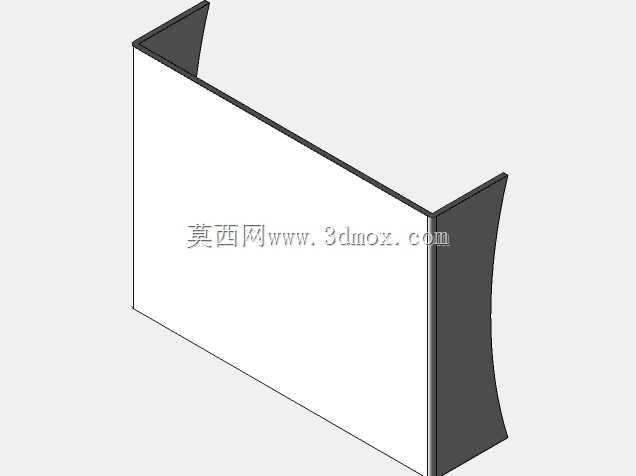

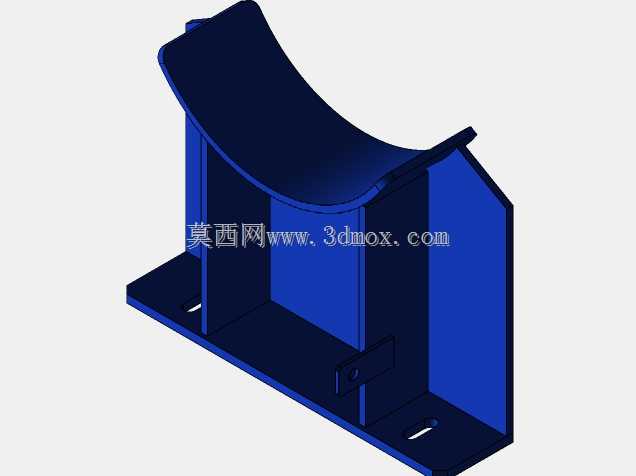

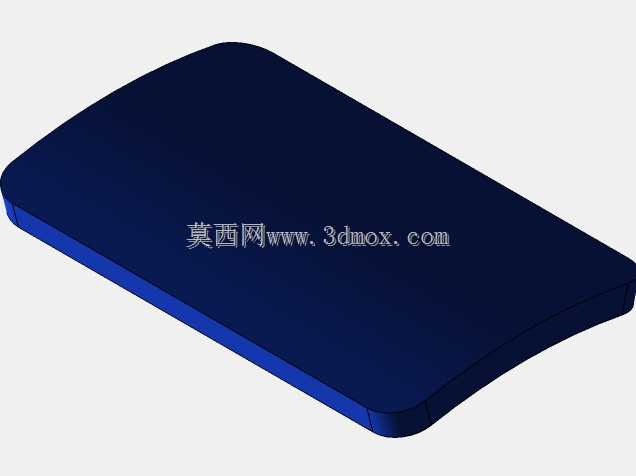

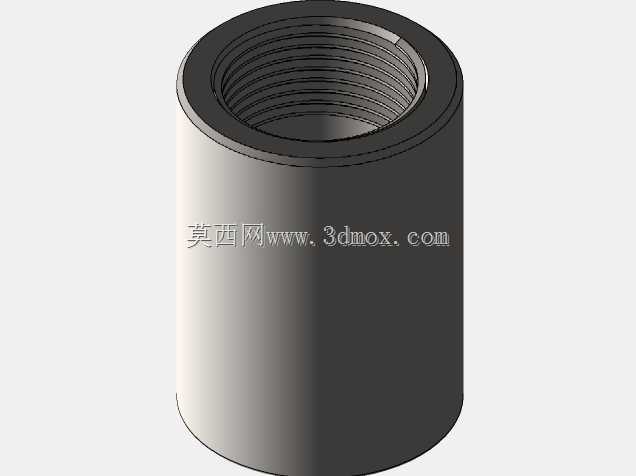

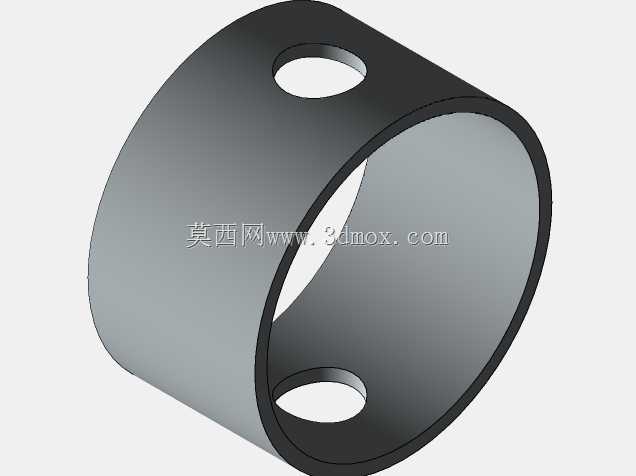

　　在结构强度设计层面，筒体壁厚、法兰厚度、管板厚度的取值都匹配常规中低压工况的使用要求，鞍座的筋板排布也考虑了满水状态下的承重需求，不会因为设备充液运行出现支座变形、筒体下沉的问题。接管的补强结构也做了还原，在开孔位置做了补强圈结构，避免开孔位置造成筒体应力集中，满足压力容器的结构强度要求。整个模型的所有结构都没有冗余设计，每一处结构都对应实际生产、安装、运维的实际需求，不管是用来做设备选型的方案演示，还是做生产加工的结构参考，或是做管路系统的整体装配模拟，都能直接适配，不需要再做大幅的结构调整。
