缓冲器推举机构连接臂结构设计

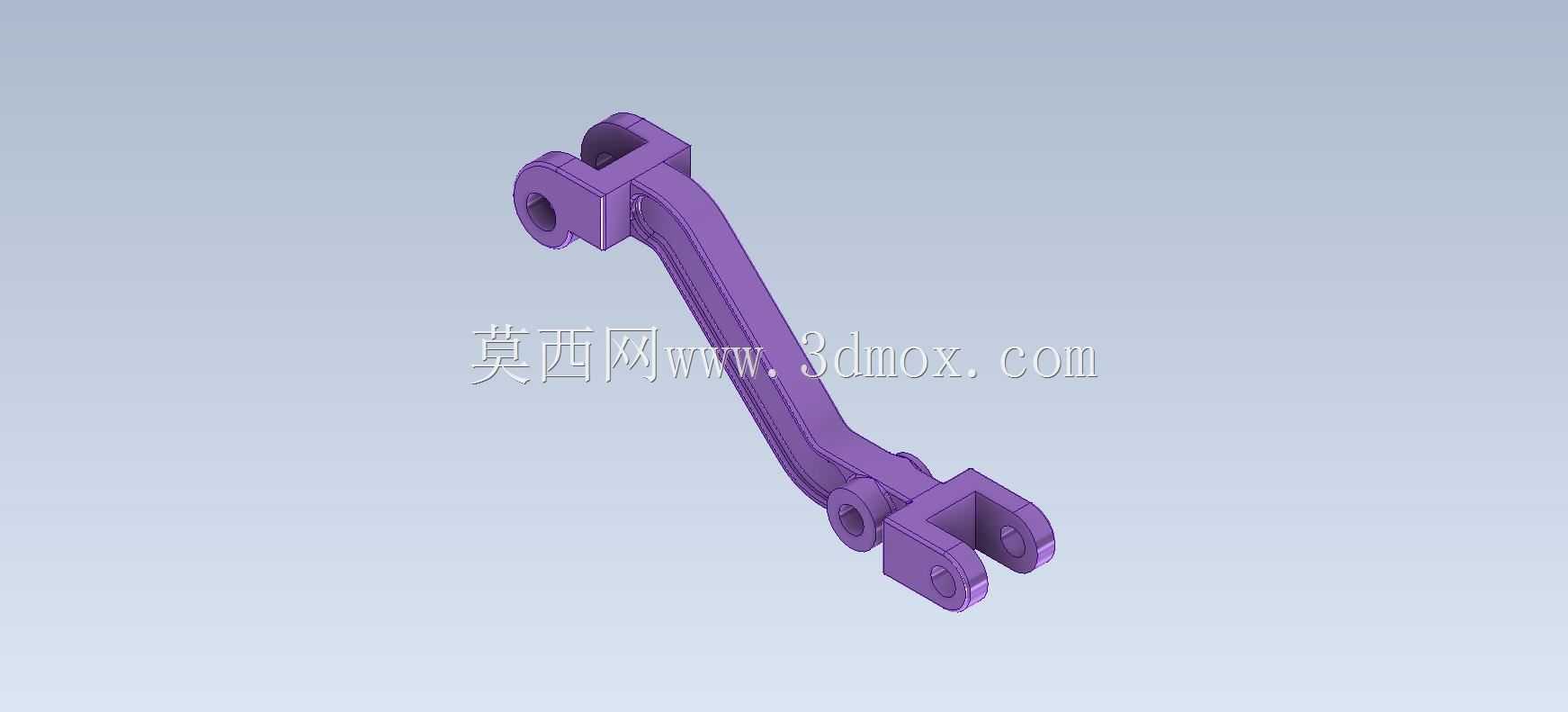

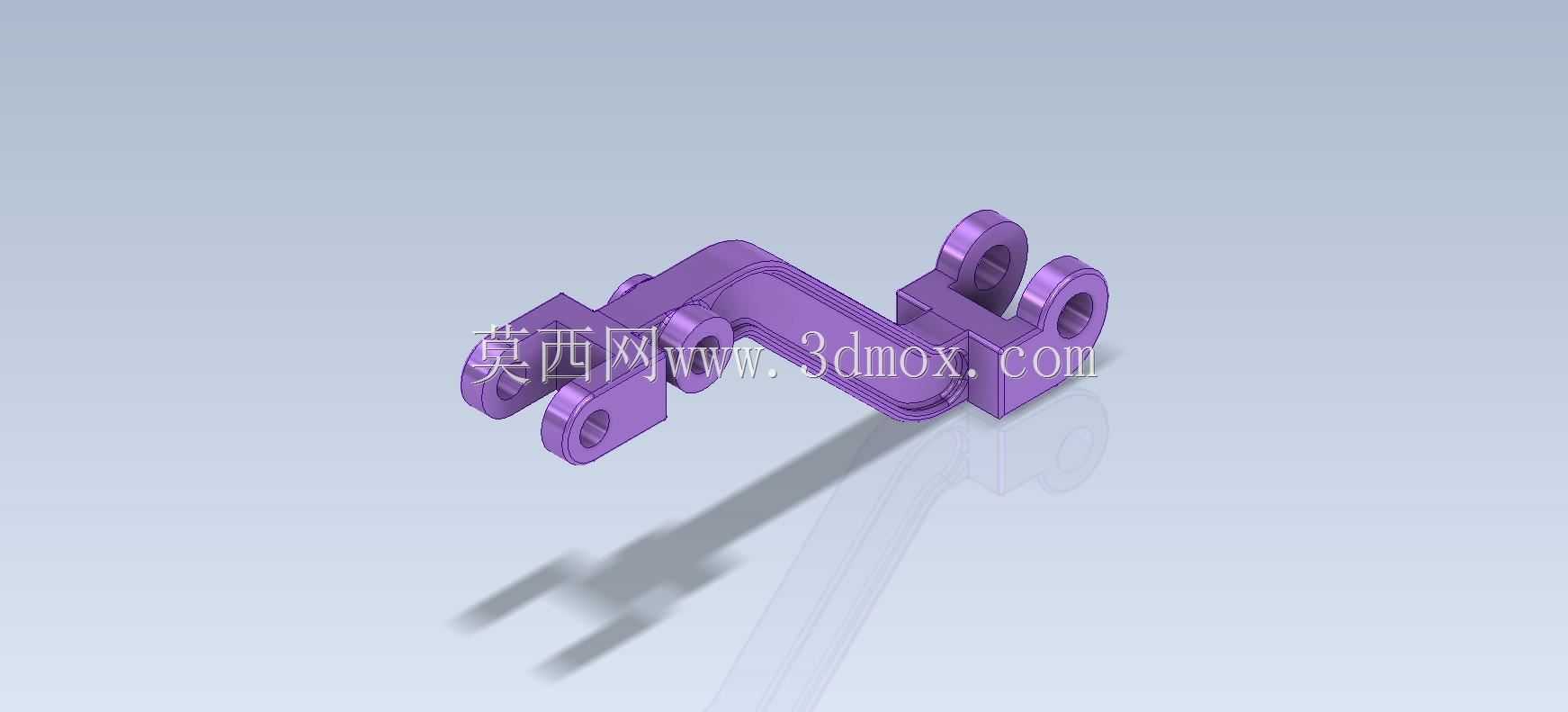

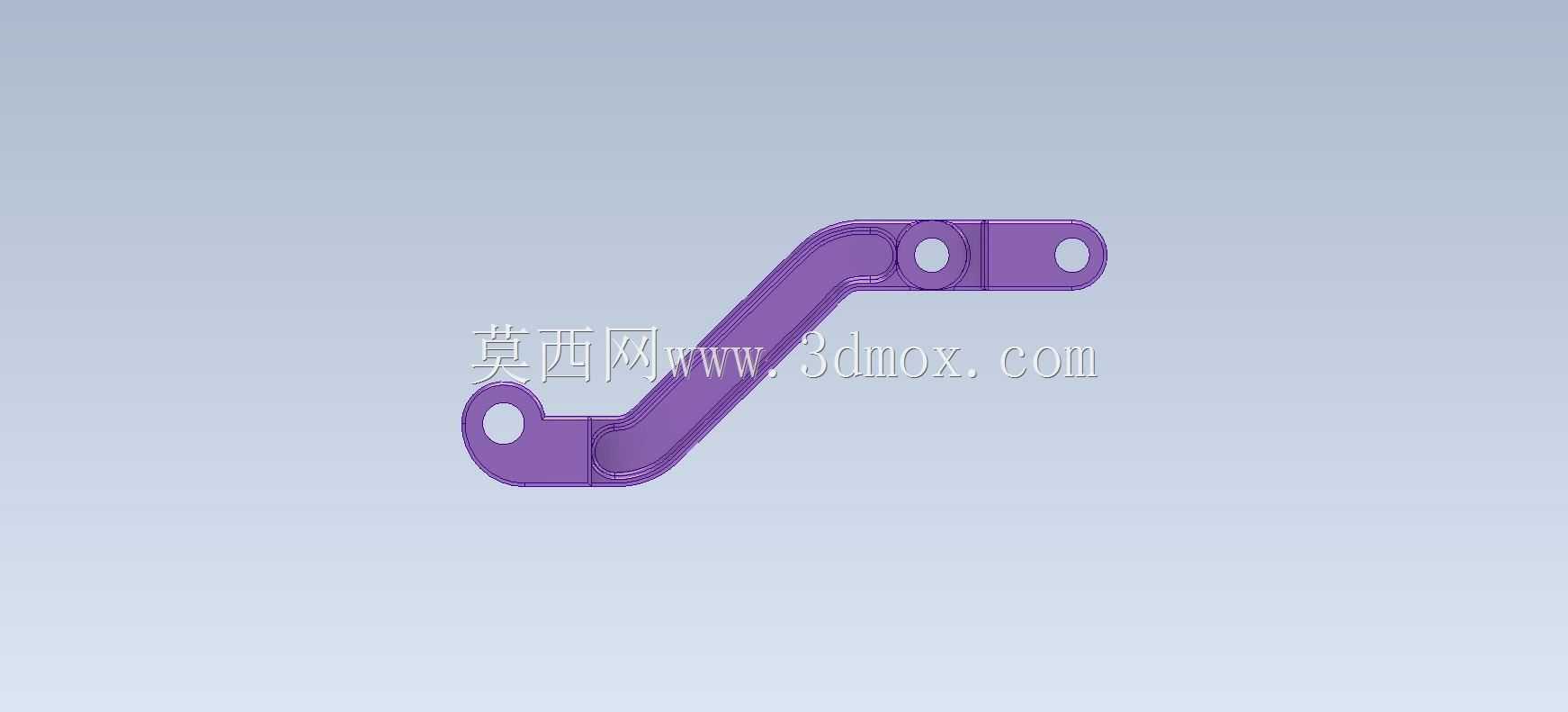

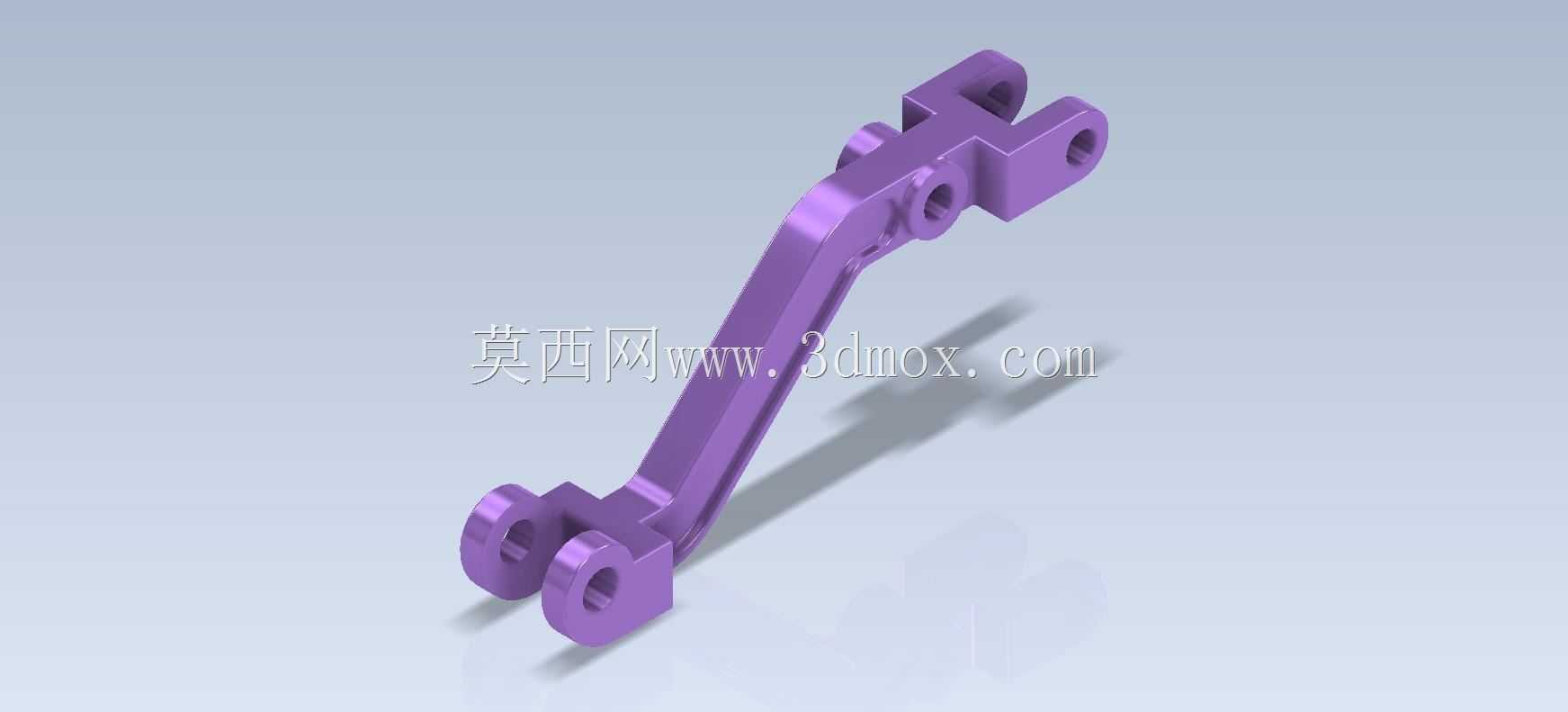

　　该零件为缓冲推举机构中的核心连接臂构件，主要应用于需要线性缓冲复位、行程限位推举的小型机电设备、通讯类工装夹具以及自动化送料模组中，承担动力传递、行程导向、缓冲载荷承载的核心作用。在实际设备运行过程中，该零件两端的双铰接耳结构分别连接驱动端与执行端，将驱动侧的直线或摆动动力传递至执行工位，同时配合缓冲阻尼元件抵消动作末端的冲击载荷，避免刚性碰撞带来的零件损伤与工位定位偏差。从结构设计逻辑来看，整体采用长悬臂弯折构型，臂身主体做了等强度变截面处理，靠近两端铰接位置的截面厚度更大，向臂身中部平滑过渡，在保证整体抗弯、抗扭刚度的前提下尽可能降低零件自重，减少运动过程中的惯性载荷，适配高频往复动作的工况需求。

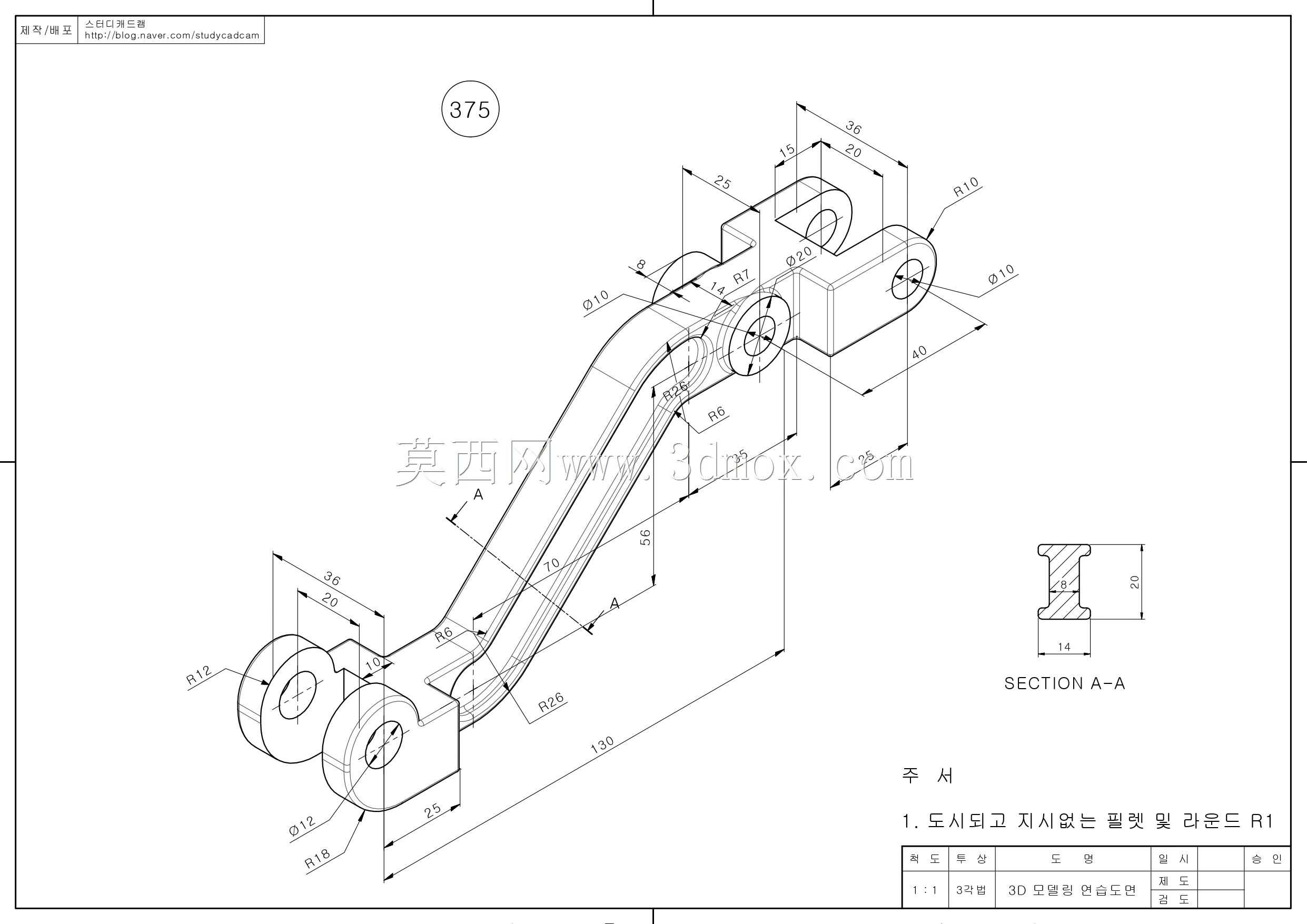

　　两端的铰接耳孔采用同轴度公差严格控制的通孔设计，孔位预留了标准销轴的安装间隙，耳板外侧做了倒角去毛刺处理，既方便销轴装配时的导入，也能避免装配过程中刮伤配套的轴套或阻尼元件。臂身中部的侧向凸台结构为缓冲阻尼块的安装位，凸台上的定位孔与臂身主体一次加工成型，保证缓冲元件安装后与臂身的相对位置精度，避免缓冲动作出现偏载导致的阻尼失效。从安装边界来看，零件两端铰接孔的中心距为核心安装尺寸，安装时需保证两端铰接轴的平行度公差在0.05mm以内，避免运动过程中出现卡滞；臂身弯折角度经过运动仿真校核，在全行程摆动过程中不会与周边的机架、驱动元件发生运动干涉，侧向凸台的安装面与臂身长度方向的垂直度公差控制在0.03mm，

　　保证缓冲元件受力方向与运动方向一致，延长缓冲元件的使用寿命。在实际工况适配中，该结构可根据载荷等级调整臂身截面厚度与铰接孔的直径规格，小载荷场景下可采用工程塑料注塑成型降低成本，中高载荷场景下可采用铝合金或45号钢机加工成型，表面做阳极氧化或发黑处理提升耐磨与防锈性能。铰接耳位置可根据实际安装需求加装自润滑铜套，降低铰接位置的转动磨损，减少日常维护频次。该连接臂的结构构型充分考虑了装配工艺性，所有加工面均为常规铣削、钻削可加工的特征，无特殊复杂曲面，无需定制特殊刀具即可完成加工，有效降低零件的制造成本与加工周期。在运动特性上，该臂的摆动角度范围经过严格校核，配合缓冲元件可实现动作末端10-15mm行程的柔性缓冲，

　　避免执行端与工件发生刚性撞击，尤其适配通讯类产品组装过程中轻载、高精度定位的推举动作需求，也可用于小型自动化设备的门体开合缓冲、料仓挡料机构的动力传递等场景。结构设计过程中通过有限元分析对臂身应力集中位置做了圆角过渡处理，在铰接耳与臂身的连接位置加大了过渡圆角，避免长期往复载荷下出现应力疲劳断裂，保证零件的长期运行可靠性。
