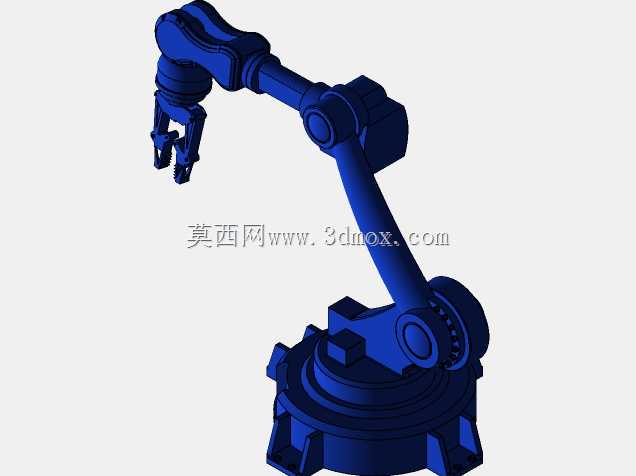

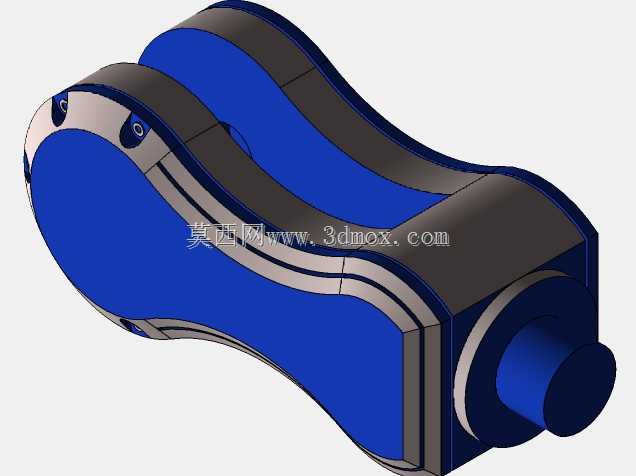

六轴关节型工业机械臂结构设计

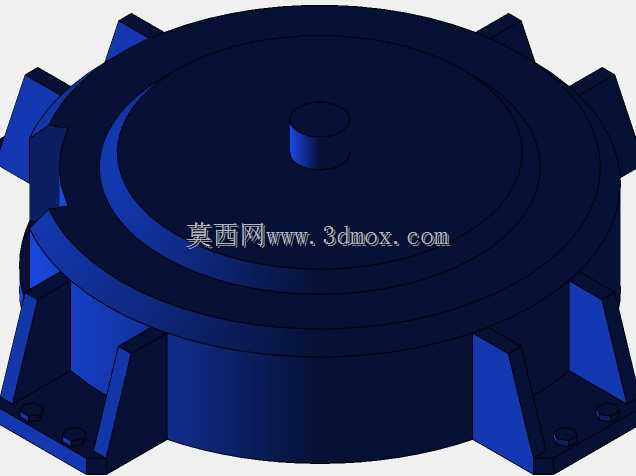

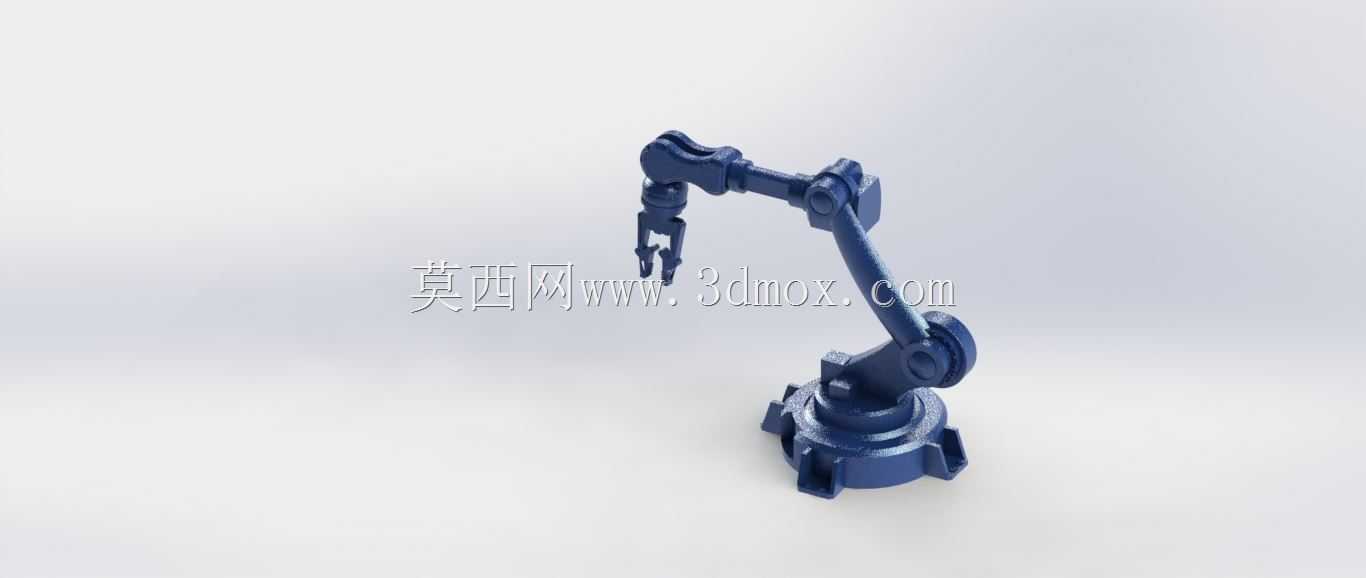

　　这款六轴关节机械臂的结构设计，核心围绕工业现场重复定位作业的实际需求展开，从关节布局到末端执行器的选型，都贴合离散制造场景的通用作业要求。先从安装边界说起，该机械臂采用法兰式底座安装结构，底座安装孔位按照通用工业机器人的安装规范设计，可直接固定在生产线工位的钢制安装平台、设备机架顶面或者移动AGV的搭载平台上，底座直径控制在280mm范围内，安装时仅需预留350mm见方的平面操作空间，无需额外开挖地基或者制作特殊安装支架，适配现有多数生产线的工位改造需求，不会占用过多生产线的有效作业面积。

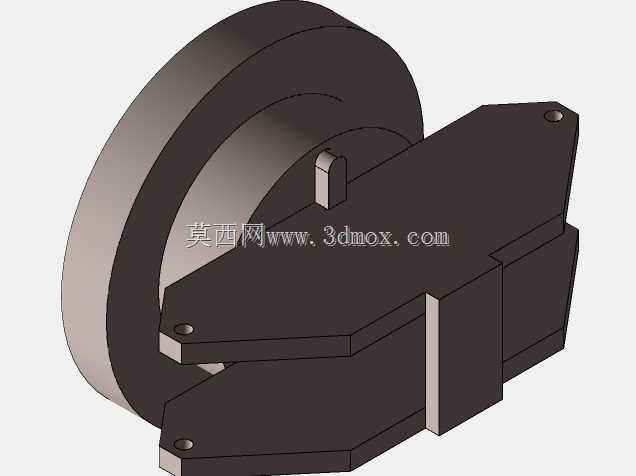

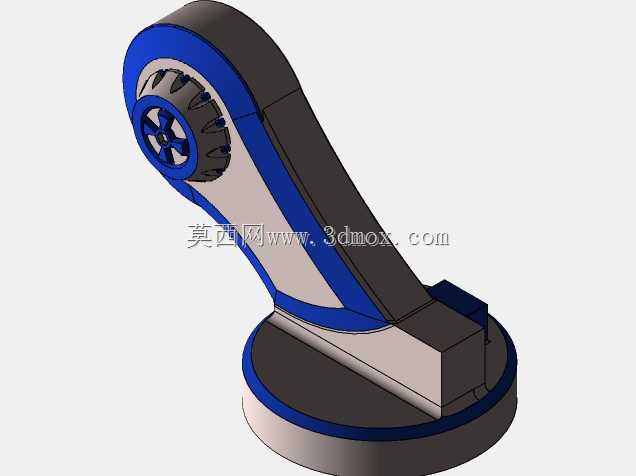

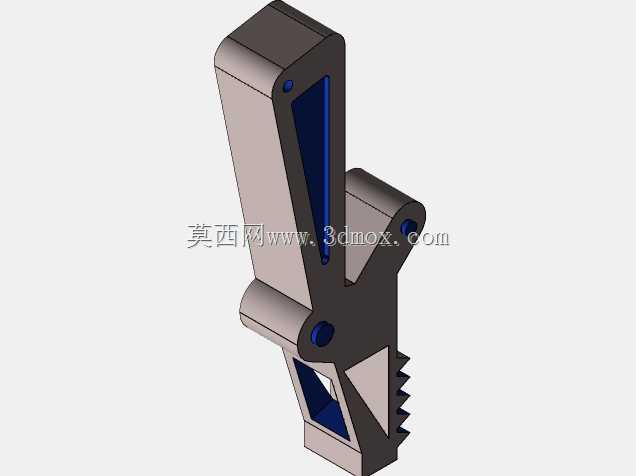

　　从功能特性来看，六个旋转关节的排布完全覆盖三维空间内的作业范围，大臂回转关节可实现360度水平旋转，小臂俯仰关节配合腕部三个旋转轴，可让末端执行器到达作业半径内任意空间姿态，额定作业半径达到1200mm，能够覆盖单工位内上下料、工件转运、装配对位的全范围作业需求，无需额外增加移动导轨即可满足多数中小零件加工工位的作业覆盖。末端采用标准气动夹爪接口，夹爪开合行程适配0-80mm直径的规则工件抓取，夹指可根据工件外形更换V型块、平垫或者仿形夹头，适配金属机加工件、塑料壳体、电子元器件等不同材质、不同外形工件的抓取需求，夹持力可通过气源压力调节，避免夹伤薄壁工件或者出现夹持力不足导致的工件脱落问题。

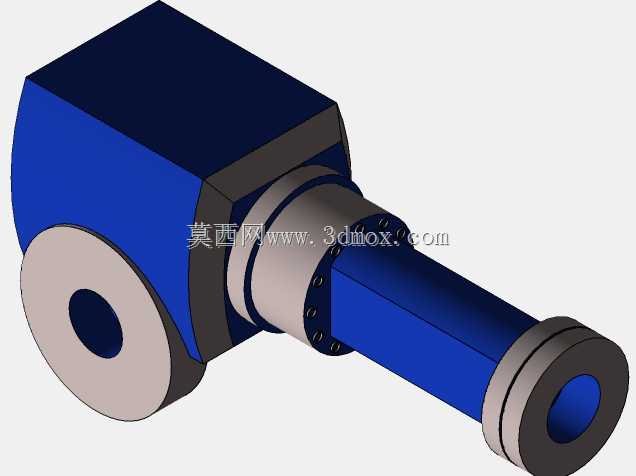

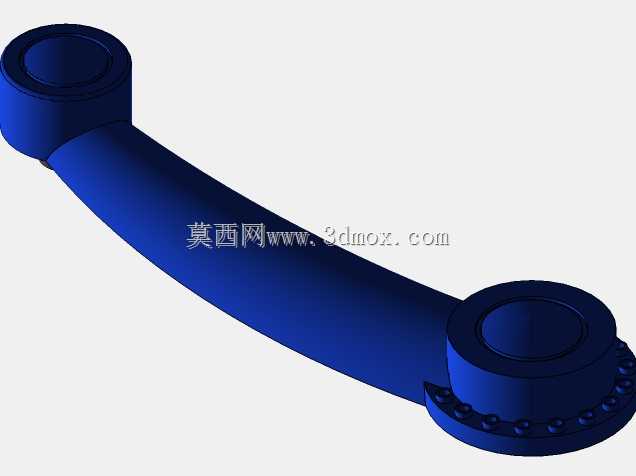

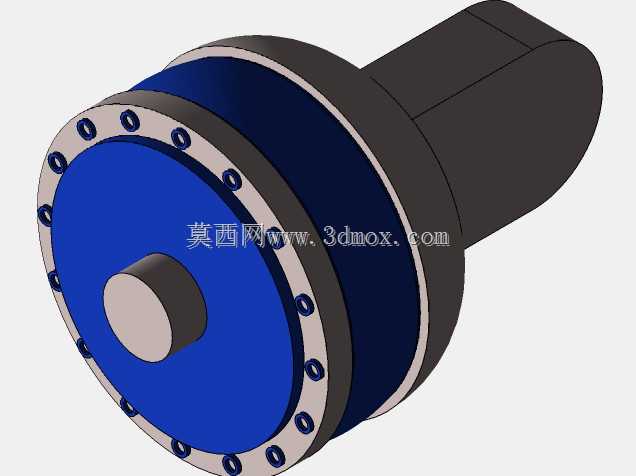

　　设计思路上，整体结构采用铸铝壳体搭配内置谐波减速器的传动方案，大臂、小臂的壳体都做了等强度筋条设计，在保证结构刚性的前提下尽可能降低臂体自身重量，减少关节电机的负载，提升运动响应速度。关节处的密封结构采用双唇形密封圈，可阻挡车间内的金属切屑、切削液、粉尘进入关节内部，适配机加工车间、装配车间、焊接工位等不同工业现场的环境要求，日常维护仅需定期补充关节润滑脂即可，无需频繁拆解检修。走线方式采用臂体内置中空走线设计，所有动力线缆、信号线缆都从臂体内部的中空通道穿过，避免机械臂运动过程中线缆与周边设备、工件发生剐蹭缠绕，降低线缆磨损导致的设备故障概率，也让设备整体外观更整洁，减少现场安全隐患。

　　实际应用场景中，这类机械臂可直接对接数控车床、加工中心完成工件的自动上下料作业，替代人工完成重复性的取件、放件动作，可适配24小时连续作业需求，在装配工位可配合视觉定位系统完成精密零件的对位装配，重复定位精度控制在±0.08mm范围内，满足3C电子、小型机电产品的装配精度要求；在搬运工位可配合输送线完成工件在不同工位之间的转运，也可加装吸盘末端完成纸箱、板材等平面工件的搬运作业，还可更换焊枪、喷枪等末端工具完成焊接、喷涂等存在职业健康风险的作业环节，降低一线操作人员的劳动强度，减少有害作业环境对人体的影响。

　　从运动性能设计来看，各关节的运动速度按照作业场景做了匹配优化，大臂回转的最大速度控制在180度每秒，小臂俯仰最大速度150度每秒，腕部关节最大速度220度每秒，既保证作业节拍满足生产线的效率要求，也避免速度过快导致的运动冲击，延长关节传动部件的使用寿命。臂体的负载能力按照5kg额定负载设计，可覆盖多数中小尺寸零件的作业需求，在额定负载下运动时臂体末端的抖动量控制在0.1mm以内，保证抓取、装配动作的稳定性，不会因为臂体形变导致工件定位偏差。各关节的限位结构同时采用软件限位和机械硬限位双重保护，避免误操作导致机械臂运动超程碰撞周边设备，提升设备运行的安全性。
