Inventor真实齿轮齿廓对比示意结构

　　在常规的传动系统设计环节，齿轮齿廓的精度直接决定了整套传动机构的运行平稳性、噪音水平以及负载传递效率，很多刚接触传动设计的工程师容易混淆简化示意齿廓和真实加工齿廓的差异，在建模阶段直接采用简化的圆形阵列齿形做干涉校验，往往到实际加工装配阶段才发现啮合侧隙不对、齿面接触应力超标、传动卡滞等问题，这套齿廓对比结构就是专门针对这类设计痛点搭建的。从实际应用场景来看，这类齿廓对比结构常出现在机械设计教学、传动方案评审、加工前的齿形校验环节，不管是做小型精密仪器的微型齿轮传动，还是做重型设备的大模数重载齿轮组，设计人员都可以通过这类直观的对比结构，快速理清示意齿廓和真实齿廓的几何边界差异，避免建模阶段的齿形简化过度导致后续生产出问题。

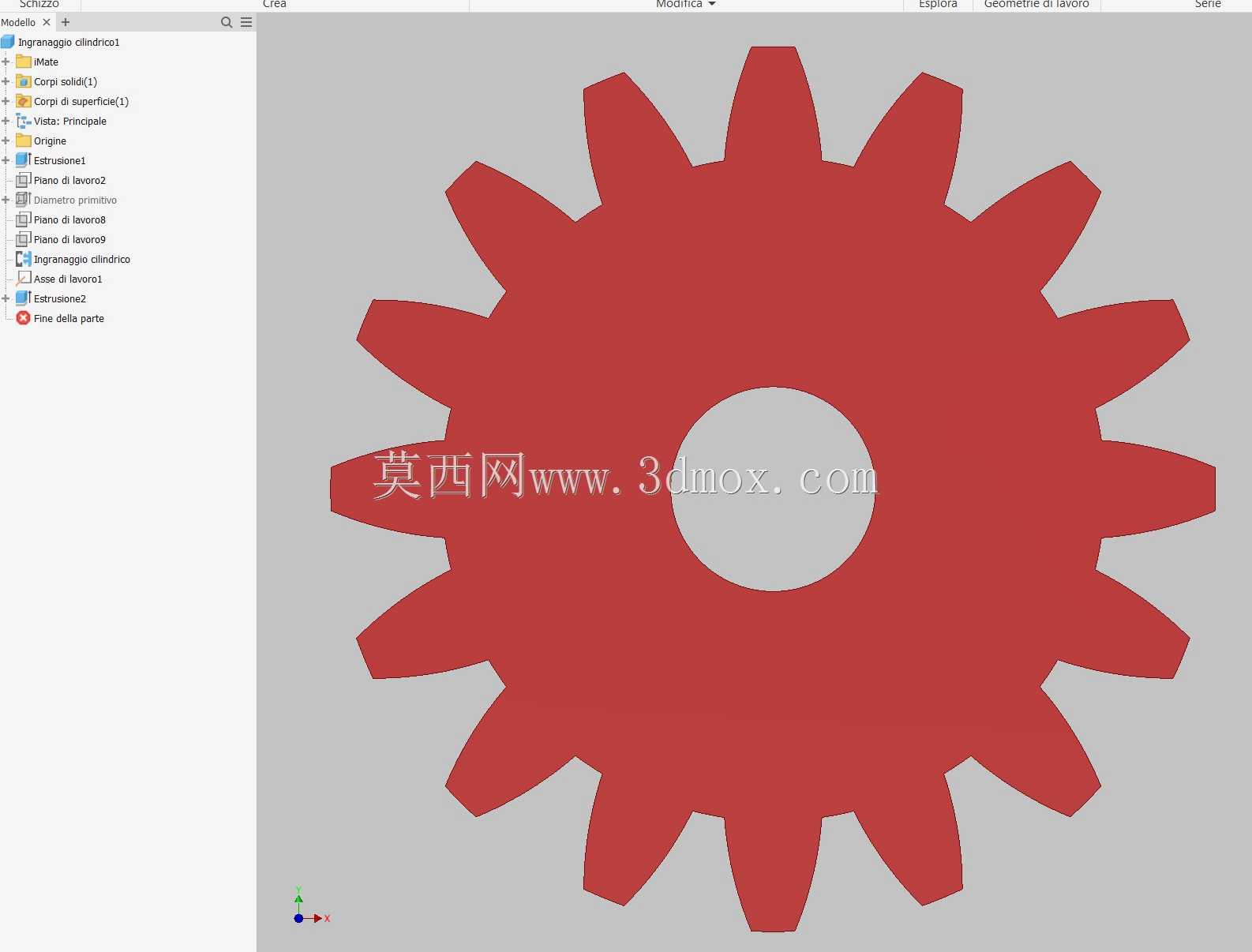

　　这套结构里同时呈现了两种齿廓形态，一种是日常方案演示、装配示意阶段常用的简化齿廓，也就是通过等齿距圆形图案阵列挤出得到的齿形，这类齿形建模速度快，文件占用资源小，在做整机装配位置校验、传动路径示意的时候完全够用，但它没有考虑齿顶高系数、顶隙、齿根过渡圆角、渐开线啮合面这些真实齿轮的核心参数，直接用来做加工生产的话根本无法实现正常啮合。另一种就是符合实际加工要求的真实渐开线齿廓，齿面的渐开线曲率完全按照啮合传动的几何关系生成，齿根位置做了标准的过渡圆角处理来避免应力集中，齿顶预留了合理的修缘量来降低啮合冲击，齿侧的侧隙设置也符合对应精度等级的公差要求，完全可以直接导入加工模块生成刀路。从设计思路上来说，

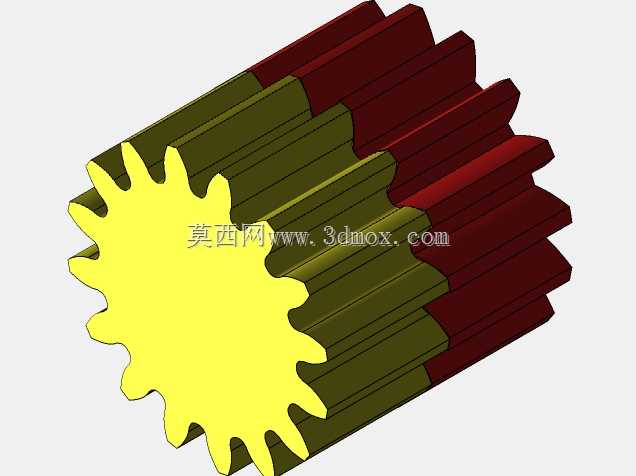

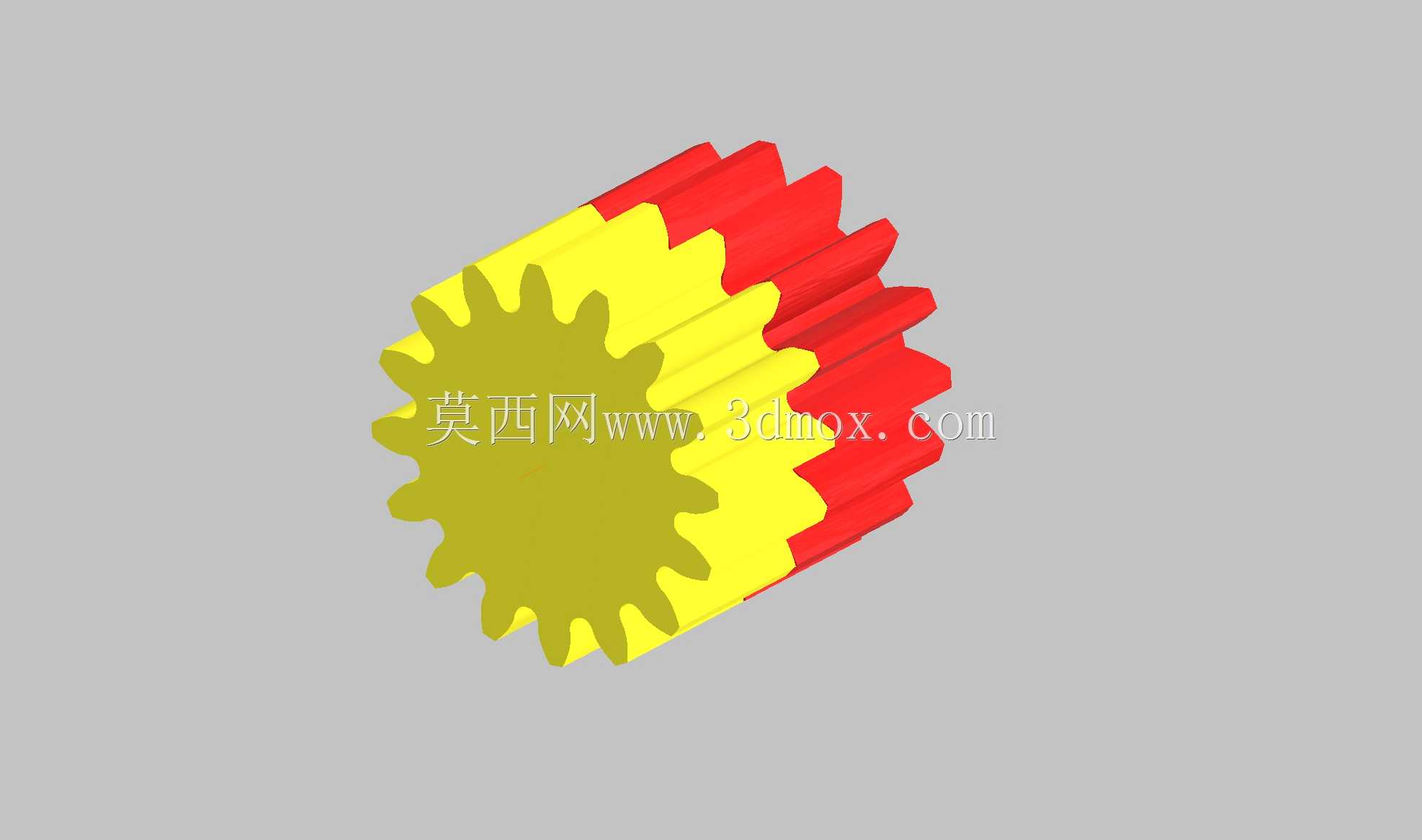

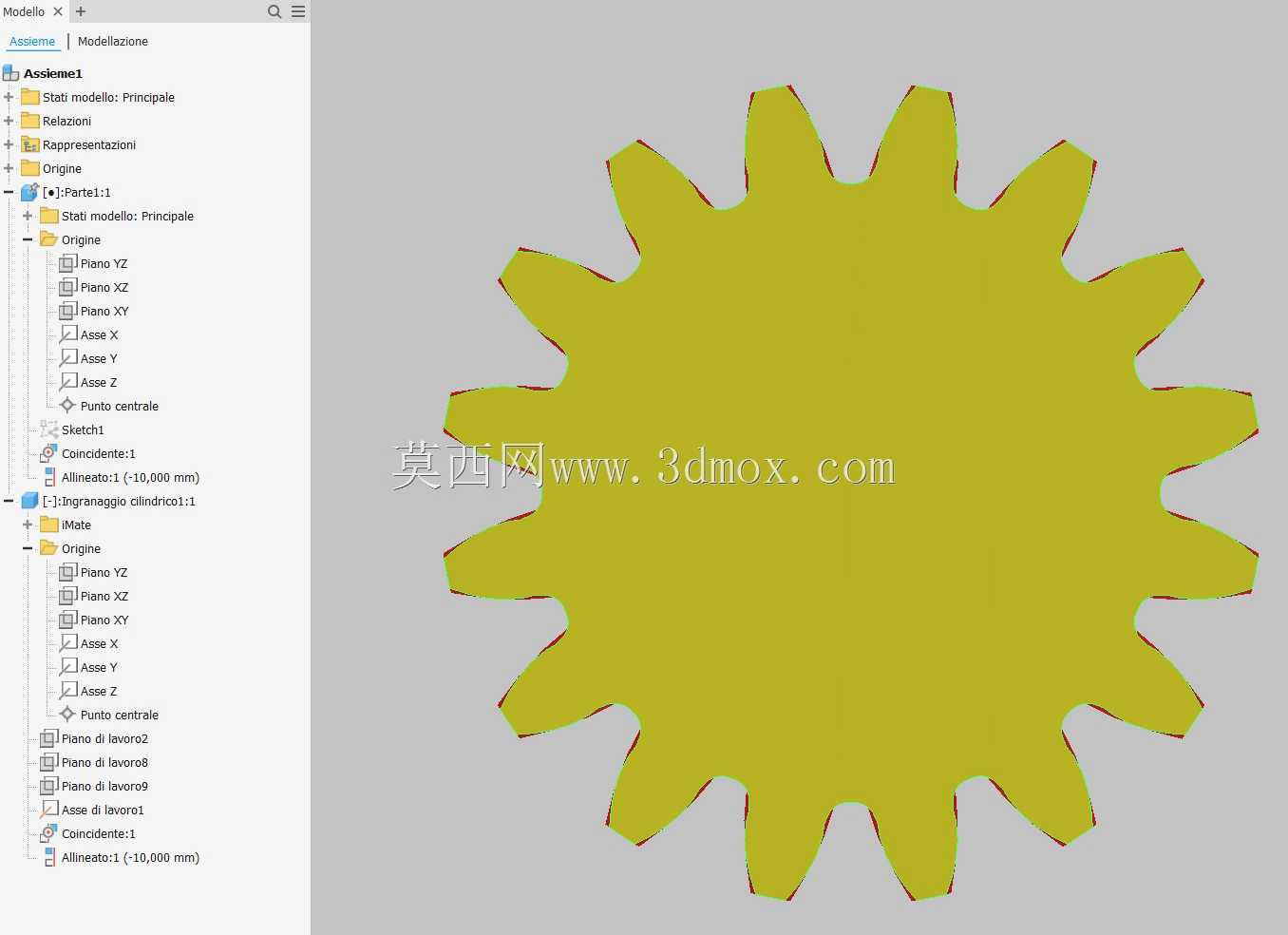

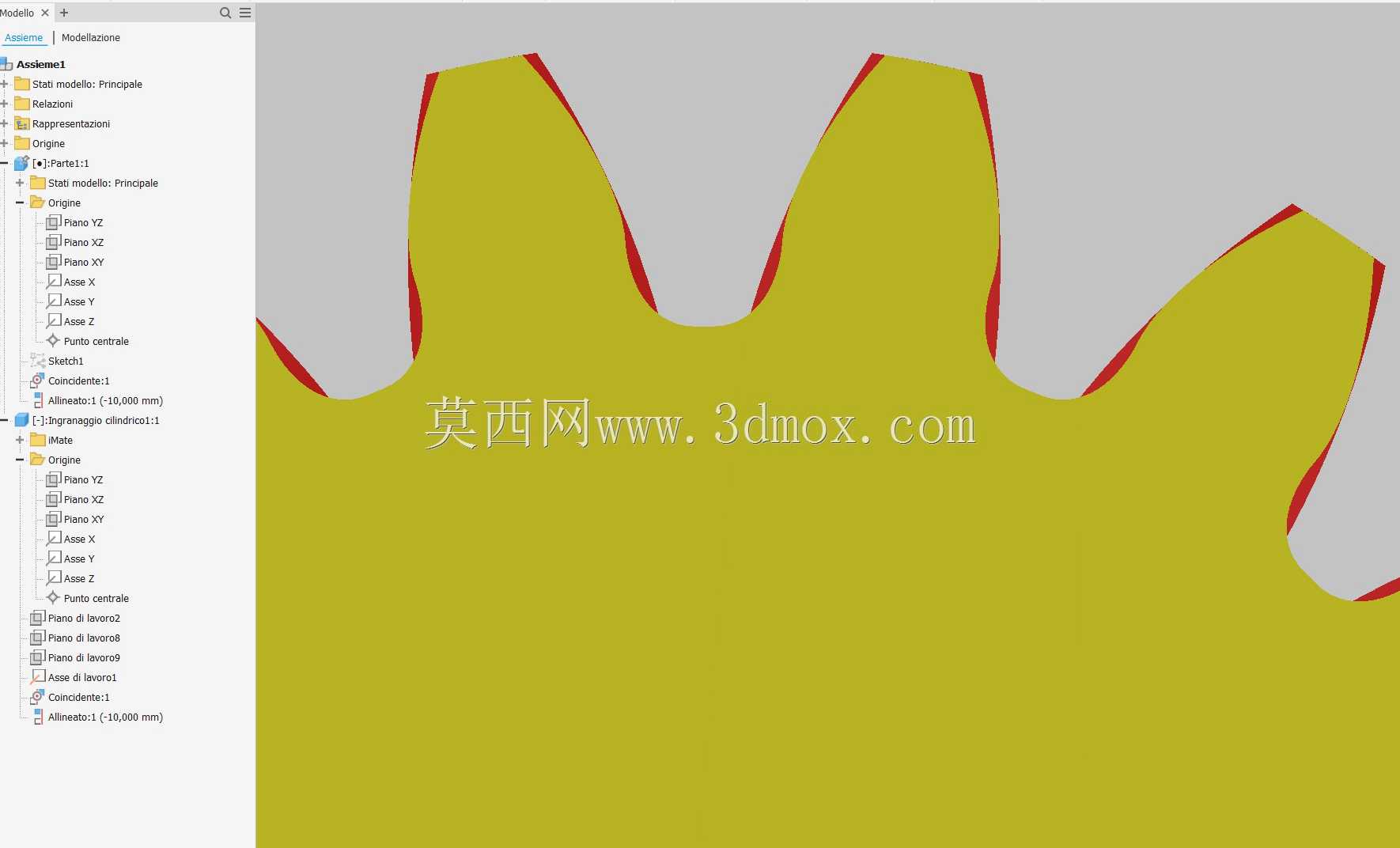

　　这套对比结构没有做多余的附加结构，直接将两种齿廓的齿轮同轴排布，齿宽方向保持一致，观察的时候可以非常直观地看到两种齿形在齿顶位置、齿根位置、啮合接触面的轮廓差异，不需要切换视图或者做剖面就能快速识别两者的区别。在安装边界方面，这套对比结构的两个齿轮内孔尺寸保持一致，都采用标准的平键键槽设计，可以直接装在同一根演示轴上，不需要额外做转接工装，整体的径向尺寸按照常规模数齿轮的比例设置，不会和周边的固定结构、支撑件产生干涉，不管是放在设计方案的演示文档里，还是用来做3D打印的教学样件，都不需要额外调整安装尺寸。实际做传动设计的时候，很多工程师容易在齿廓建模环节走两个极端，要么是全程用简化齿形，完全不考虑真实啮合的几何关系，

　　导致后续加工出来的齿轮根本装不上，要么是不管什么应用场景都直接生成最高精度的真实齿廓，导致整机装配文件过大，转动仿真的时候算力占用过高，拖动视图都卡顿，这套对比结构刚好能让设计人员清晰把握两种齿形的适用边界，在方案初期用简化齿形快速搭建设计框架，确认传动比、中心距、安装位置这些宏观参数没有问题之后，再替换成真实齿廓做啮合干涉校验、齿面接触应力分析、传动精度仿真，既能提升设计效率，又能保证最终的加工精度。另外在做齿轮副的失效分析的时候，这套对比结构也能派上用场，比如遇到齿面磨损、断齿、啮合噪音过大的问题，可以直接对照真实齿廓的几何参数，排查是齿形加工精度不够，还是安装中心距偏差过大，或是齿面热处理硬度不足导致的变形，不用反复翻机械设计手册查齿形参数，能大幅提升问题排查的效率。对于做非标自动化设备设计的工程师来说，经常会遇到需要定制特殊模数齿轮的场景，这时候就可以参考这套对比结构的逻辑，先搭建简化齿形确认安装空间，再逐步细化真实齿廓的各项参数，避免一开始就陷入复杂的渐开线参数调整里，耽误整体的项目进度。
