在小型移动轮组、桌面级传动模组、轻量化执行机构的开发场景中,大减速比、小体积的传动单元一直是结构选型的核心痛点,常规行星减速结构存在零件数量多、装配公差链长、背隙控制难度大的问题,而传统摆线针轮减速结构又因加工要求高、整体尺寸偏大,很难适配小直径轮组的集成需求。这套摆线齿廓减速结构,正是针对84mm直径车轮的安装边界做的定向优化,把10:1的减速比集成在极小的安装空间内,核心采用摆线齿轮搭配偏心小齿轮的传动组合,相比经典摆线齿轮箱的结构,大幅削减了冗余零件数量,整体装配环节更少,公差累积更容易控制,适合小批量试制、3D打样验证以及低成本轻量化传动场景使用。

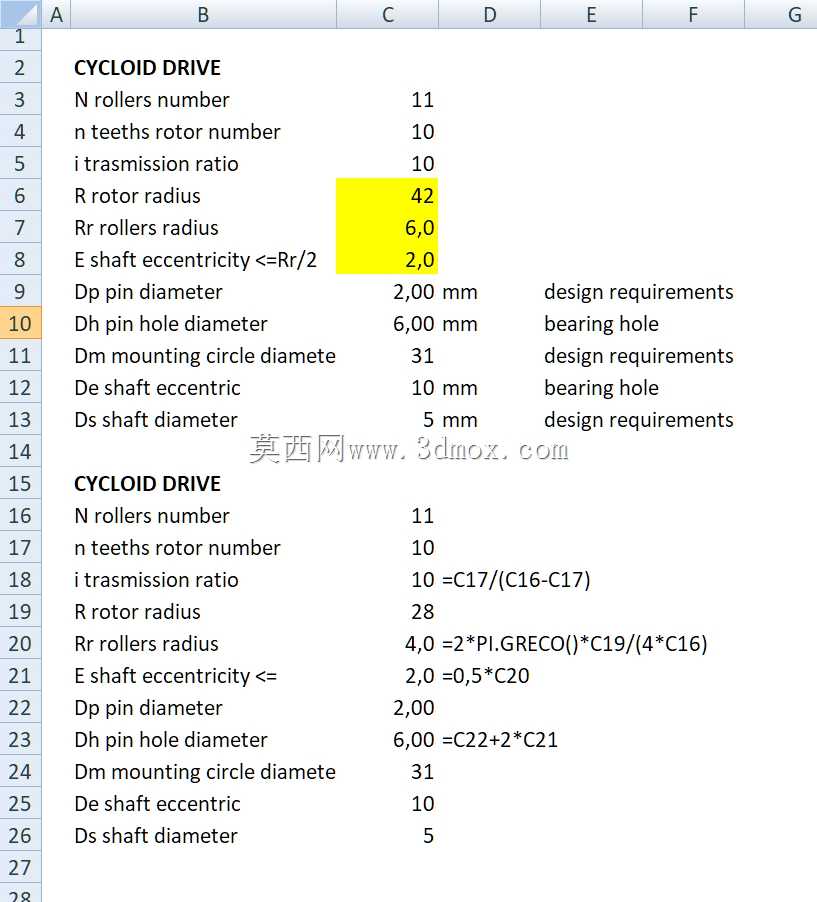

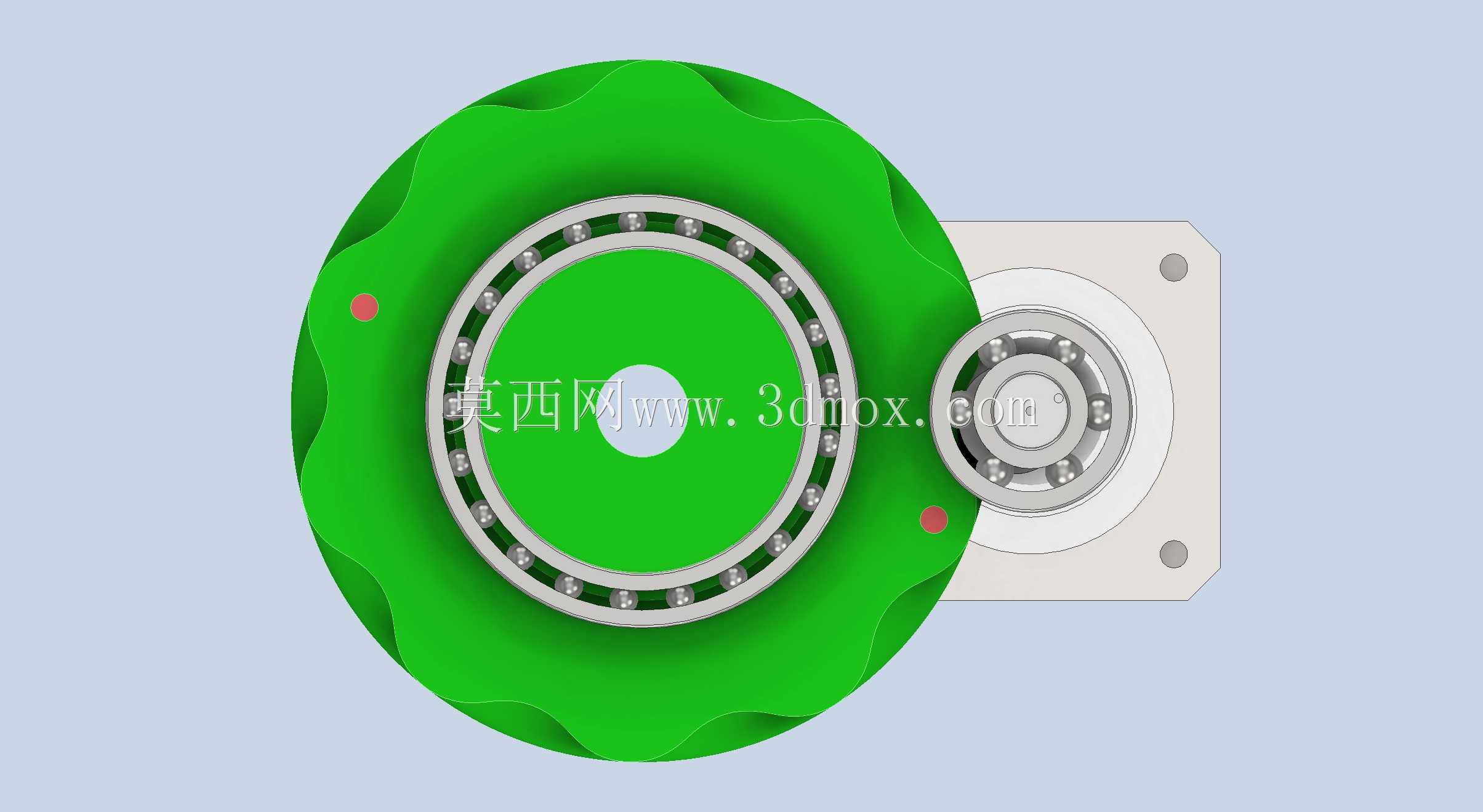

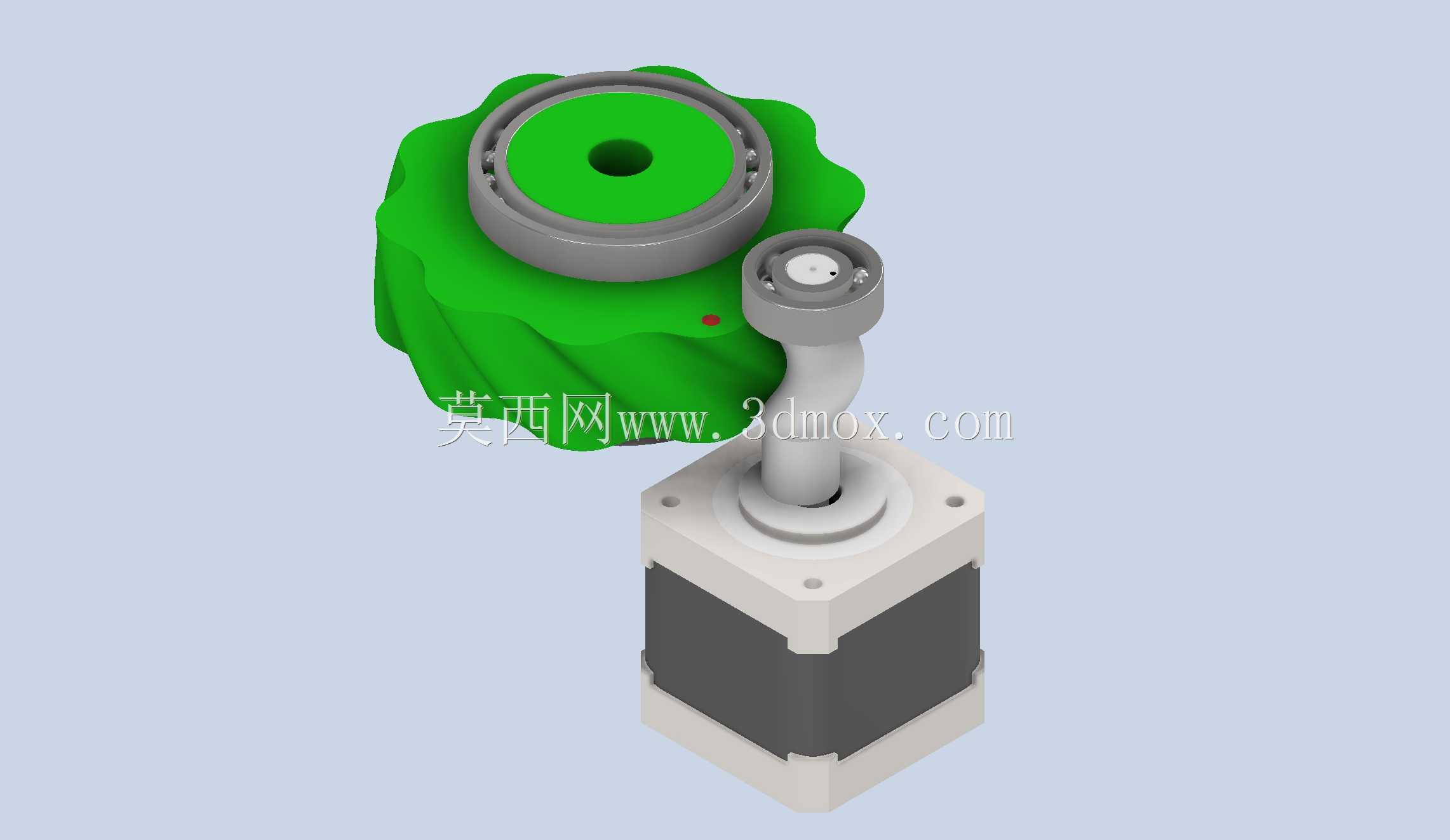

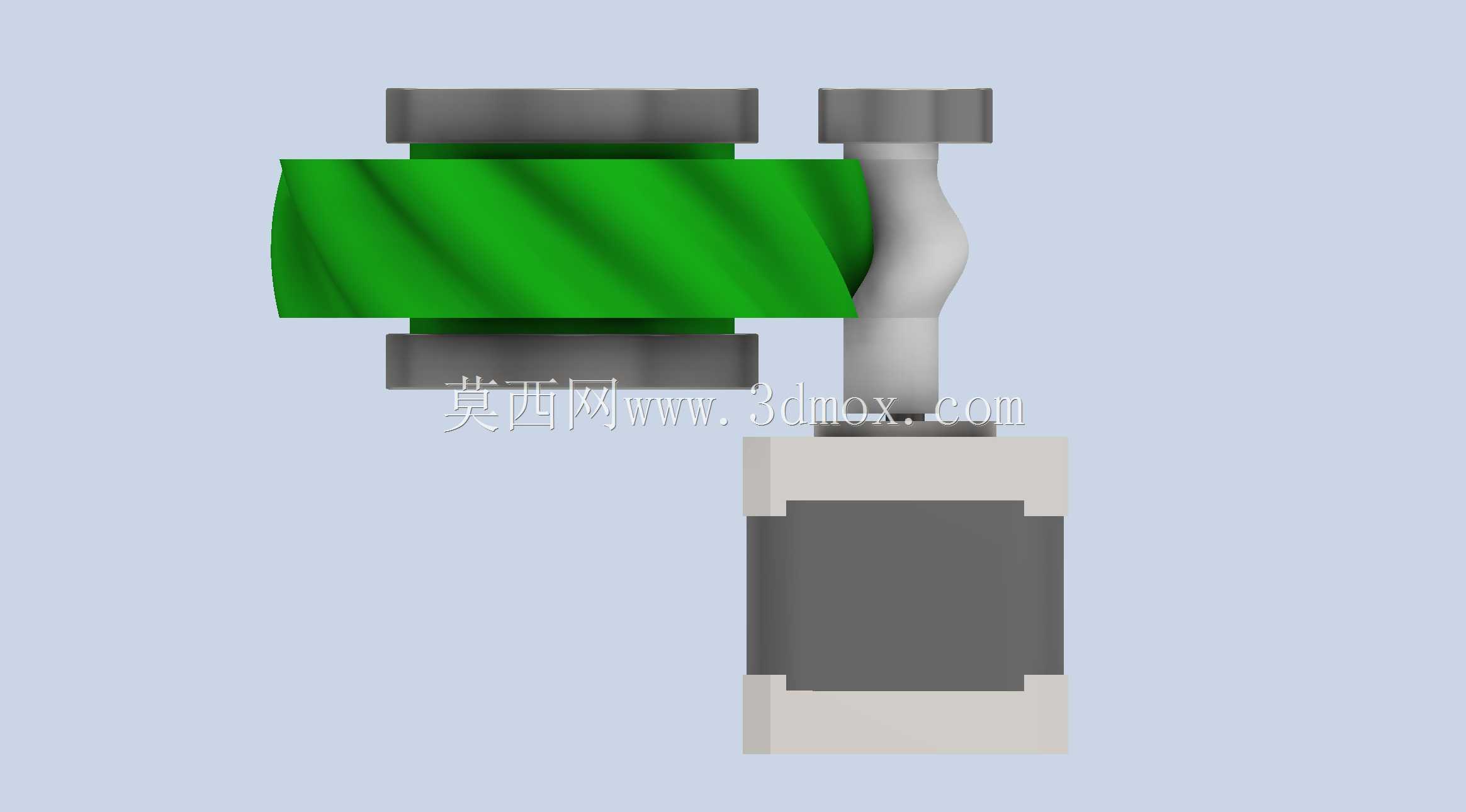

从实际功能逻辑来看,这套减速结构输入端可直接适配标准小型步进电机的输出轴,偏心小齿轮作为输入级,带动摆线齿廓的从动轮做偏心摆线运动,最终通过输出端的结构把低转速大扭矩的动力传递给84mm车轮,整套传动的减速比固定为10:1,能够把电机的高转速低扭矩输出,转换为轮组需要的低转速大扭矩动力,满足小型移动平台、桌面巡检小车、轻量化输送模组的动力需求。齿廓的参数并非采用通用摆线轮的标准取值,而是结合84mm车轮的安装空间、输出端的连接尺寸做了定制化计算,所有齿形参数都通过配套的计算表完成校核,确保齿面啮合的重合度满足传动要求,避免出现啮合卡顿、齿面应力集中的问题。
从设计思路上,这套结构完全围绕“精简、易制、适配”三个核心目标展开,没有照搬成熟摆线减速器的复杂针齿壳、等距修形等复杂结构,而是把摆线齿直接加工在从动轮本体上,省去了单独的针齿、销套等零件,整体零件数量比同减速比的行星减速结构减少近40%,不仅降低了加工和装配的难度,也减少了多个零件配合带来的背隙来源,对于不需要超高传动精度、但对成本和装配效率有要求的场景非常适配。结构的安装边界完全贴合84mm车轮的内侧空间,减速单元的输出端可以直接和车轮轮毂做连接,不需要额外设计转接法兰,输入端的电机安装位直接贴合减速壳体的下端面,电机轴插入偏心小齿轮的内孔即可完成动力对接,整体集成后不会超出车轮的径向轮廓,不会额外占用轮组周边的安装空间,对于轮径受限的小型移动设备来说,能够最大化利用轮内空间,压缩整机的结构尺寸。
在实际应用层面,这套结构除了适配小型移动轮组之外,也可以直接移植到小型回转工作台、轻量化机械臂关节、低负载输送辊道的驱动端,只要安装尺寸匹配,都可以通过这套结构实现10:1的减速传动。由于结构零件少,不管是采用机加工方式制作金属件,还是采用3D打印方式制作工程塑料样件,都能快速完成试制,不需要复杂的专用工装,测试阶段如果需要调整齿廓参数,也可以直接基于计算表调整参数后快速迭代模型,大幅缩短样机验证的周期。需要注意的是,这套结构目前处于待测试验证阶段,实际应用中需要根据负载工况调整齿面的配合间隙,偏心轴的轴承选型需要匹配对应的径向负载,避免长时间运行出现偏心轴磨损、齿面咬合的问题;如果用于持续运转的工况,还需要在壳体内预留润滑脂的填充空间,确保齿面啮合过程中有足够的润滑,降低磨损速率。

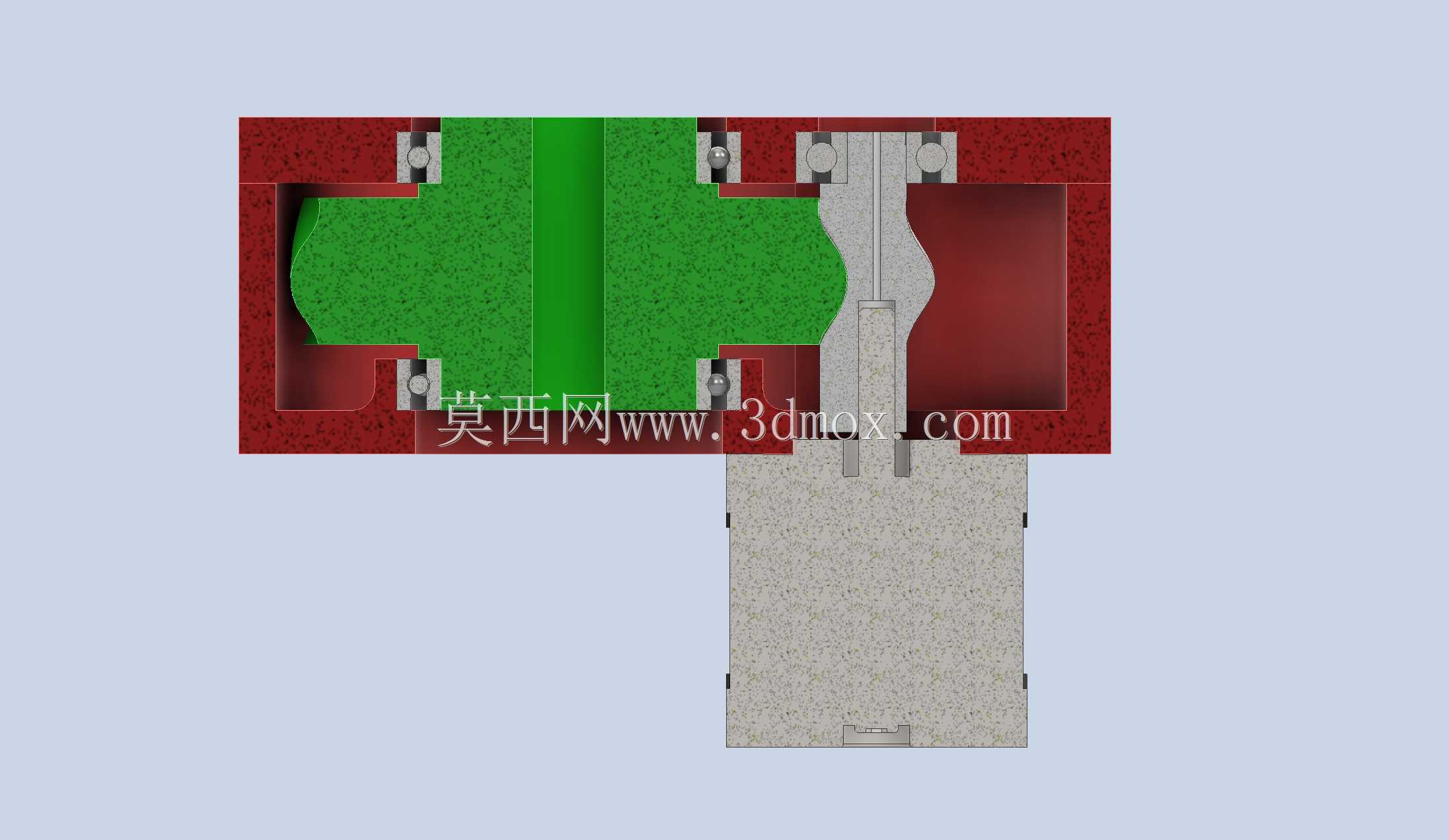

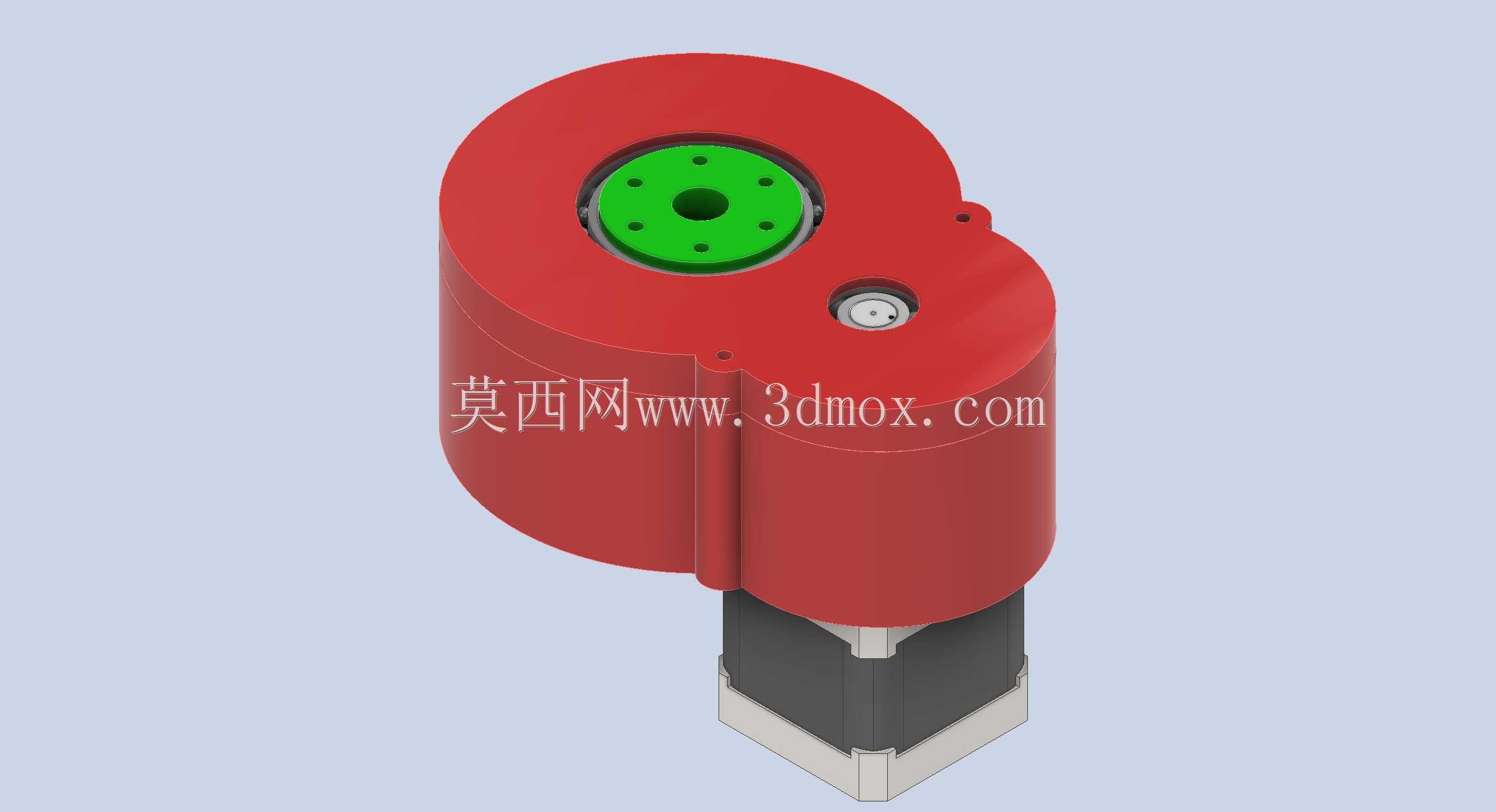

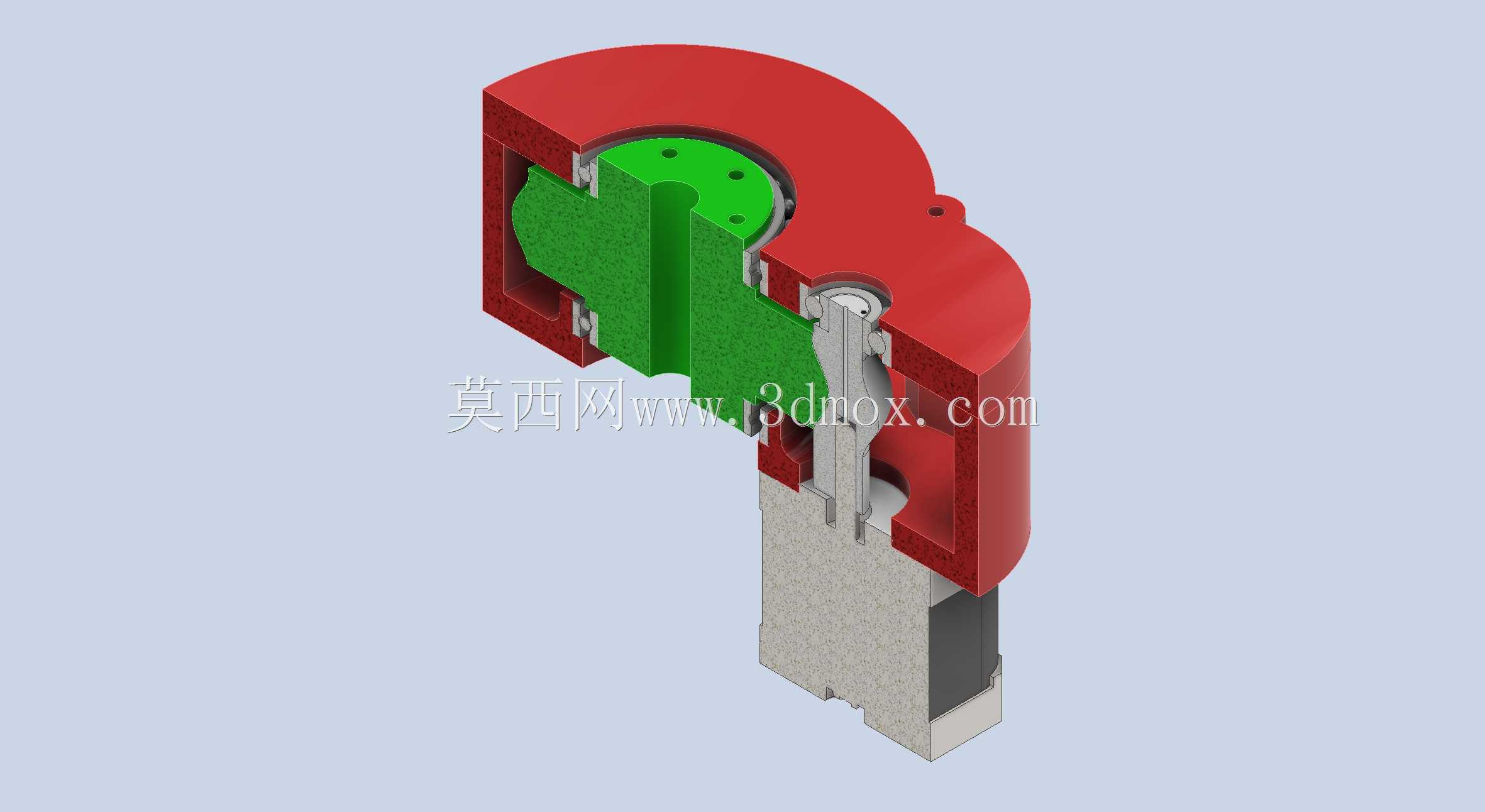

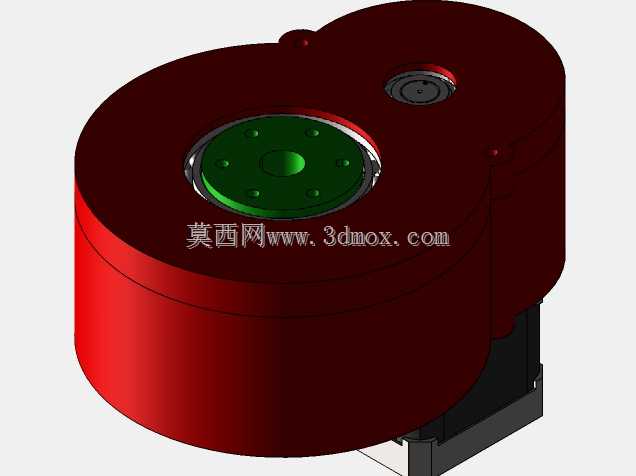

从结构细节来看,上端盖的绿色部分为输出端的连接法兰,上面均匀分布的安装孔可以直接和负载端做刚性连接,偏心轴位置集成了小型轴承,用来承受摆线轮运转过程中的径向力,壳体采用分体式结构,上下两部分通过定位结构扣合后即可完成内部零件的封装,不需要复杂的紧固件排布,进一步简化了装配流程。整体结构的轴向尺寸也做了压缩,不会因为集成减速结构导致轮组的轴向宽度过大,对于轮距受限的小型设备来说,能够避免轮组突出机身的问题,让整机结构更紧凑。
