Nema17高减速比复合行星齿轮箱结构设计

项目分类:减速机 发布时间:2022-07-14 ID:677491
  • Nema17高减速比复合行星齿轮箱结构设计
  • Nema17高减速比复合行星齿轮箱结构设计
  • Nema17高减速比复合行星齿轮箱结构设计
  • Nema17高减速比复合行星齿轮箱结构设计
  • Nema17高减速比复合行星齿轮箱结构设计
  • Nema17高减速比复合行星齿轮箱结构设计
  • Nema17高减速比复合行星齿轮箱结构设计
  • Nema17高减速比复合行星齿轮箱结构设计

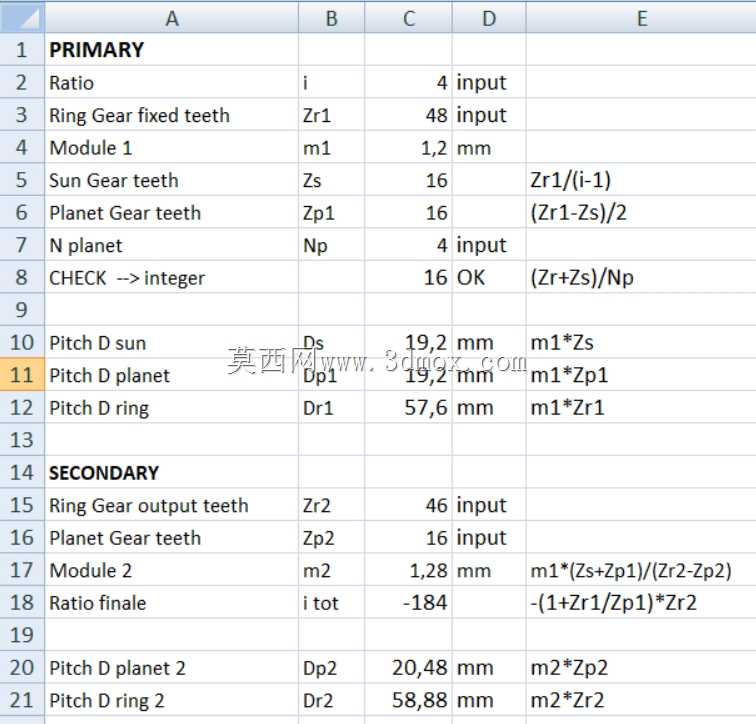

  在小型自动化执行端、桌面级数控设备、精密进给机构这类对安装空间有严苛限制的传动场景里,常规多级平行轴减速结构往往会因为轴向或径向尺寸超标,无法适配Nema17规格步进电机的安装边界,而这款复合行星齿轮箱,正是针对这类紧凑空间的大减速比传动需求做的结构优化。从实际使用场景来看,这类1:184大减速比的传动单元,常被用在小型回转工作台的分度驱动、桌面机械臂的关节动力输出、3D打印机的挤出机构改型、小型物料分拣装置的低速大扭矩输出端,这类场景普遍不需要过高的传动功率,但对输出扭矩的放大倍数、传动回程间隙、安装空间的占用率有明确要求,常规的谐波减速单元成本偏高,普通行星减速单级减速比上限通常在10以内,

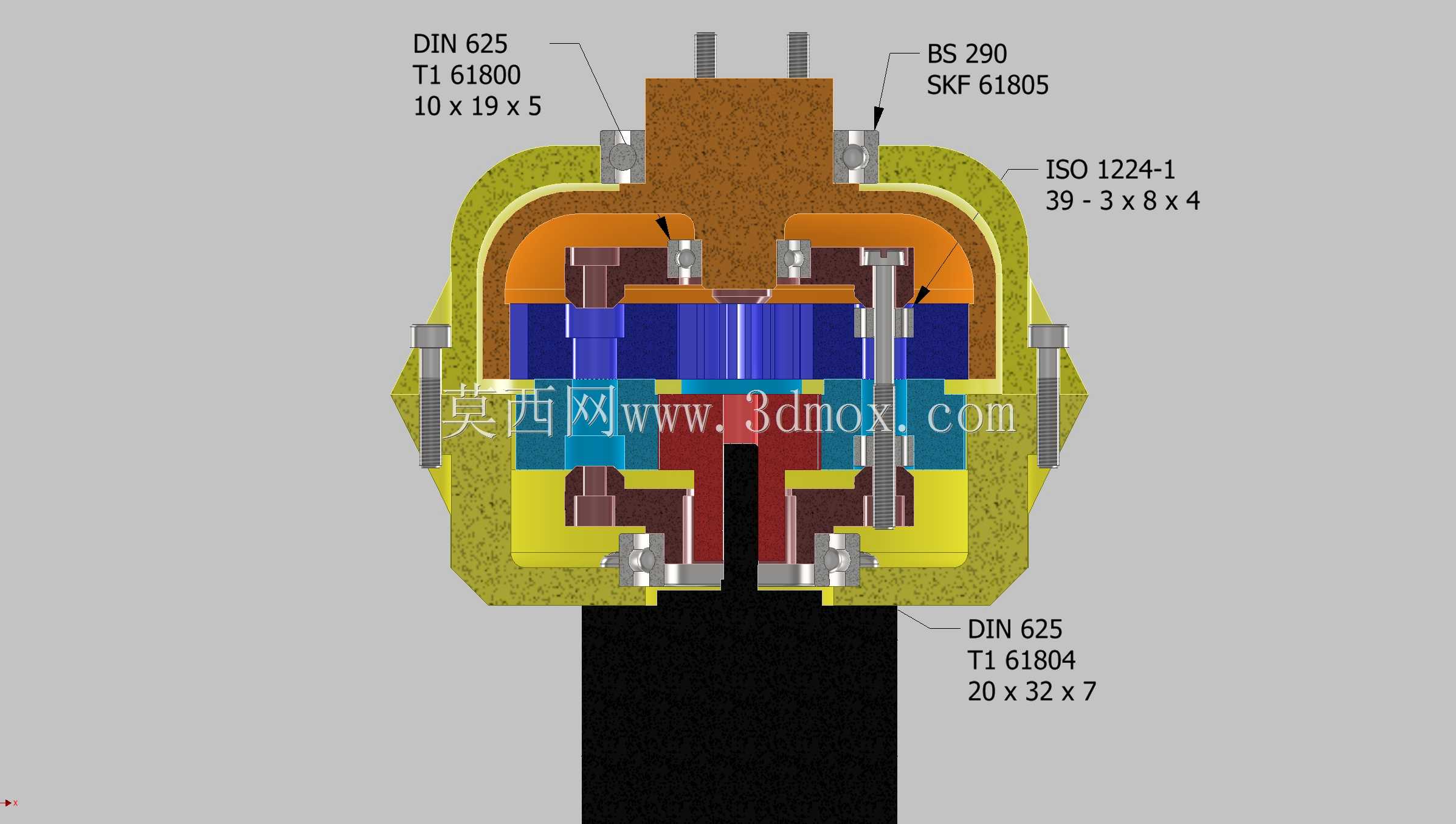

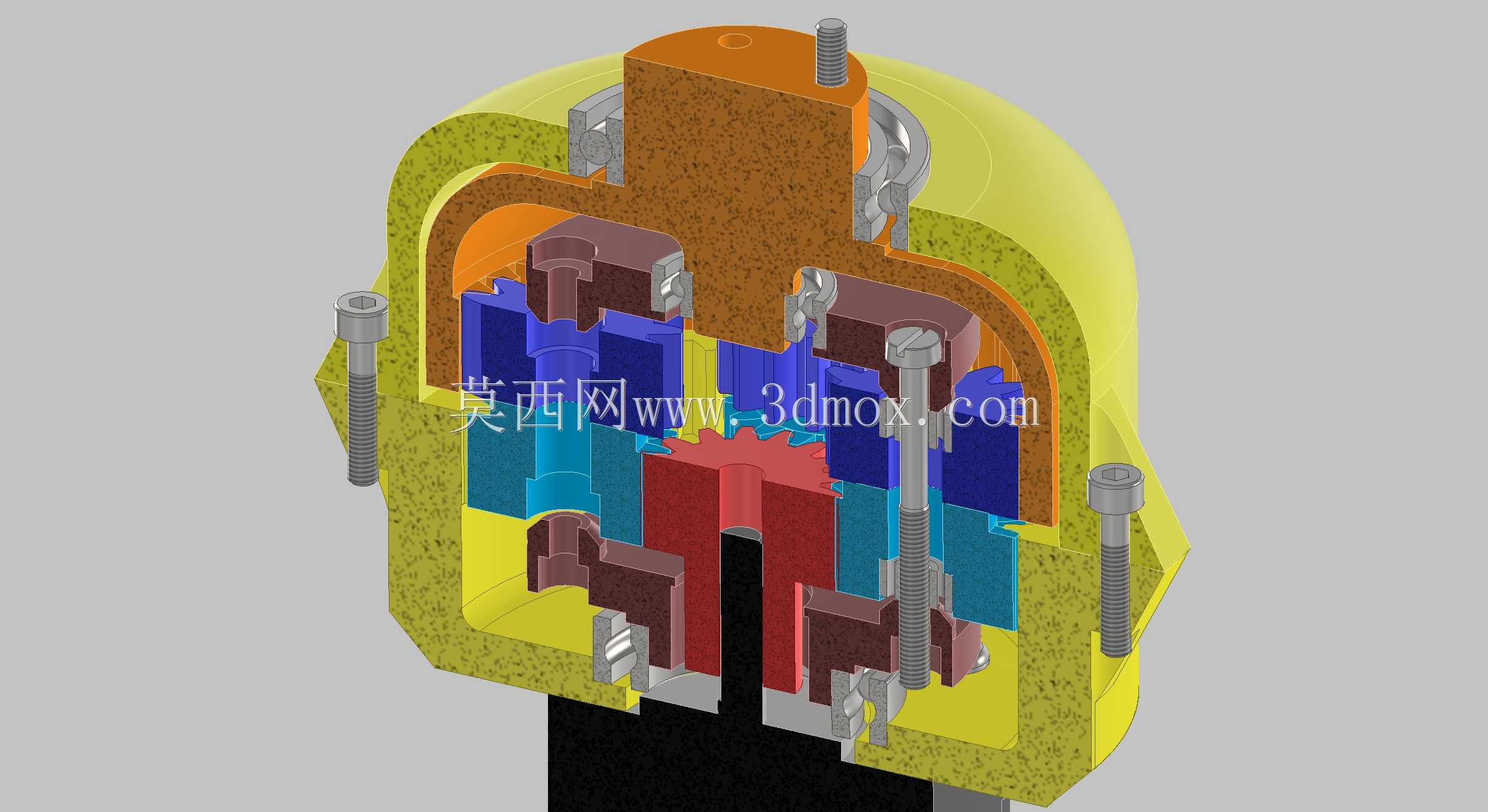

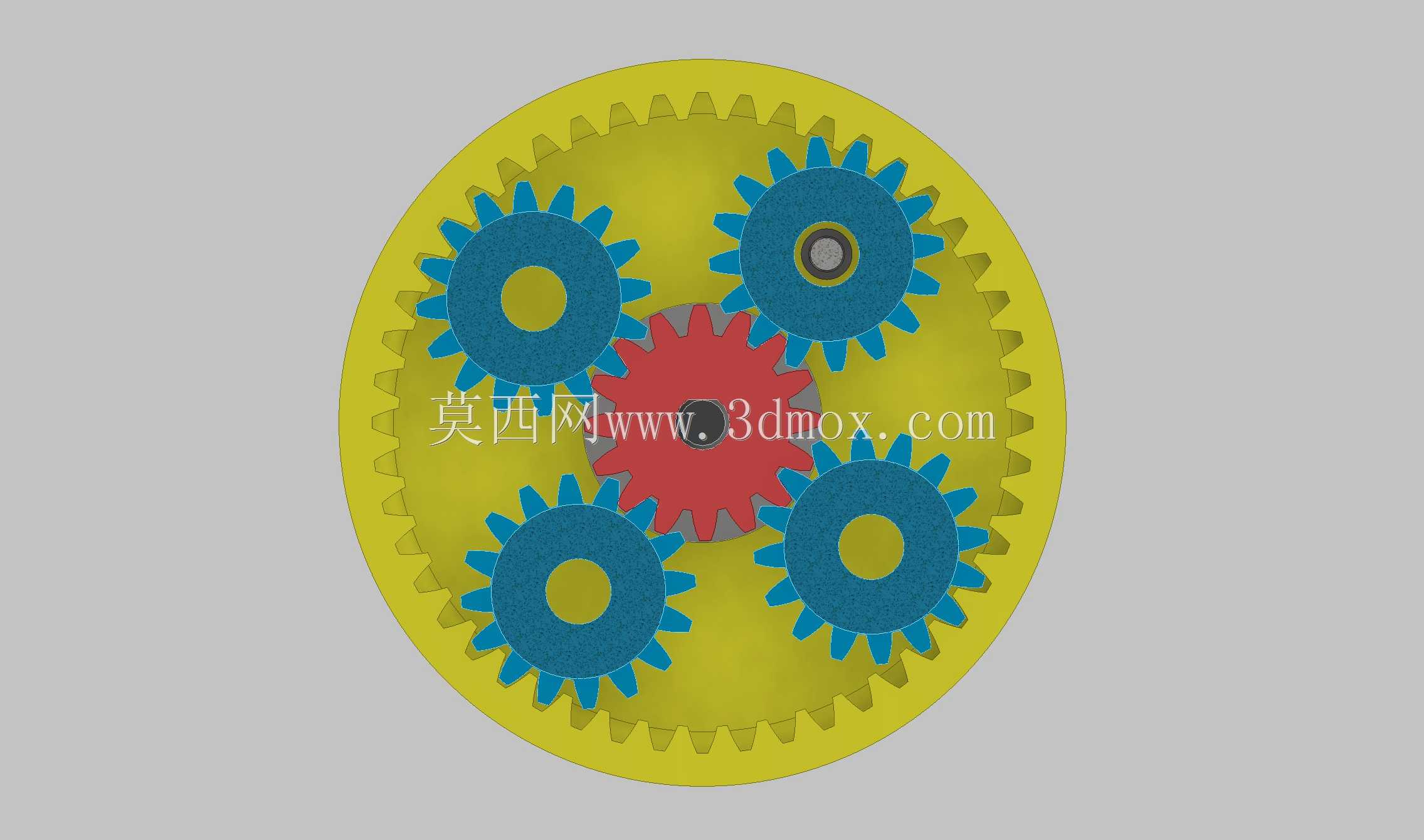

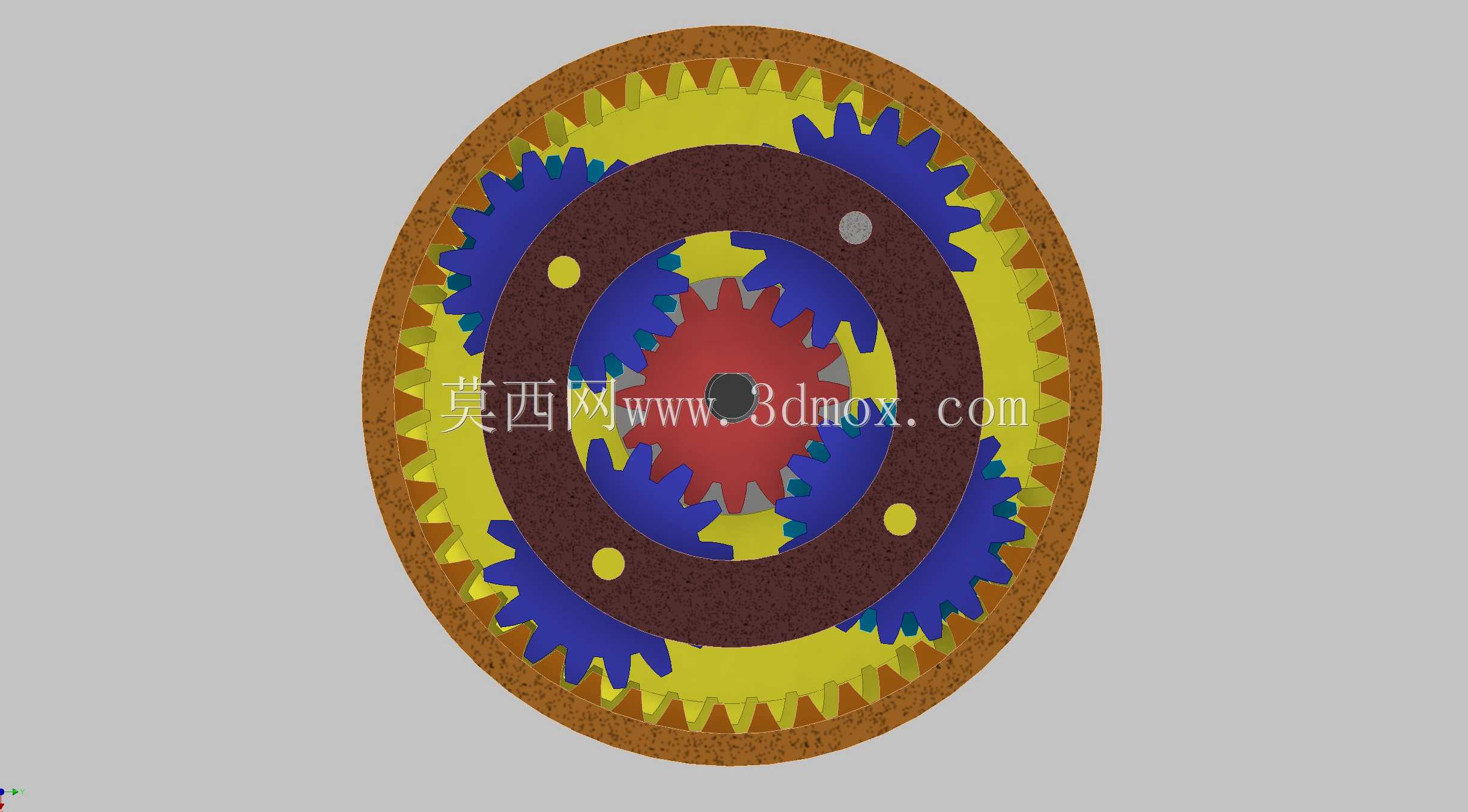

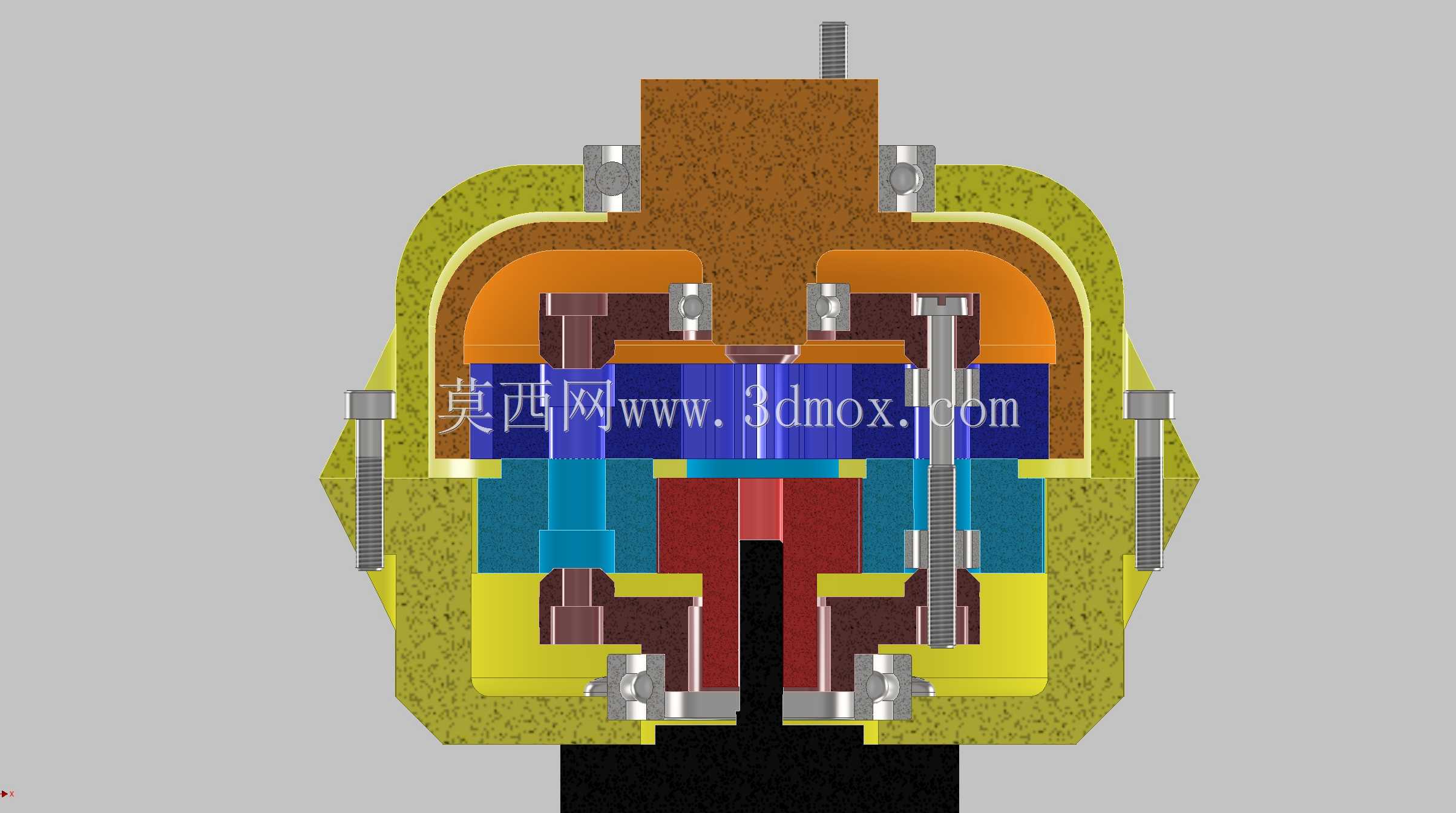

  要做到180以上的减速比往往需要四级甚至更多级行星串联,整体轴向长度会大幅增加,无法适配薄型安装位的需求。这款复合行星结构的设计思路,没有沿用传统多级行星排串联的布局,而是在有限的壳体内整合了多组行星轮的复合啮合路径,在不额外增加壳体径向尺寸的前提下,通过内齿圈、行星轮、太阳轮的多层复合排布,把四级减速的传动链路压缩在单段壳体内,整体结构足够紧凑,甚至可以直接适配常规FDM工艺的3D打印制作,不需要额外做支撑拆分或者特殊打印工艺调整,对于做小型设备原型验证的开发者来说,可以直接快速打样测试传动效果,不需要等待机加工件的交付周期。从结构细节来看,设计中直接复用了标准规格的滚珠轴承作为行星轮的回转支撑,没有定制特殊规格的轴承件,

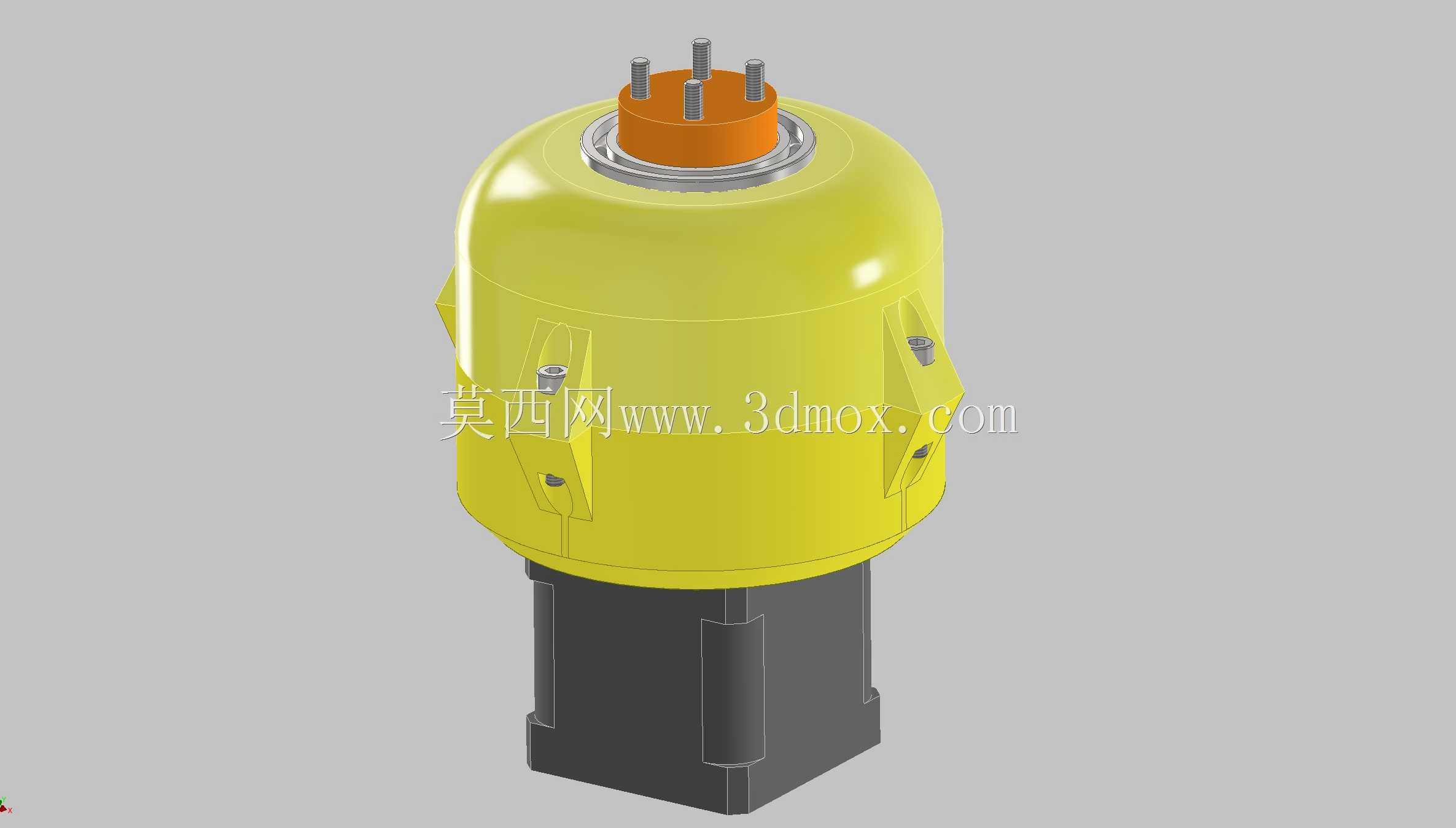

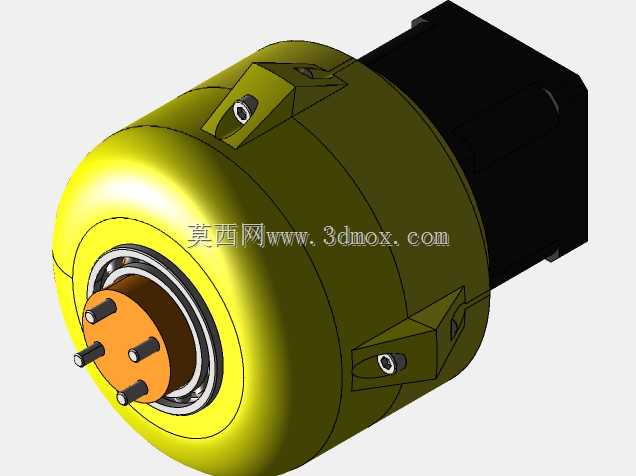

  这一点对于原型制作和小批量试制来说非常友好,不需要单独开模或者定制非标轴承,大幅降低了试制阶段的配件采购成本和周期;如果对整体尺寸有更极致的要求,还可以通过更换更薄截面的轴承、调整行星轮的齿宽参数,进一步压缩整体的径向和轴向尺寸,适配更狭窄的安装空间。从安装边界来看,这款齿轮箱的输入端完全匹配Nema17步进电机的标准安装孔位,输出端可以根据实际负载需求定制法兰或者轴伸结构,不需要额外做转接板设计,电机可以直接贴合安装在齿轮箱输入端,整体传动链的同轴度更容易保证,也减少了转接件带来的装配累积误差。在传动特性上,复合行星结构的多齿啮合特性,让传动过程中的载荷被多组轮齿分担,相比同减速比的平行轴齿轮结构,运转时的噪音更低,

  轮齿的单次接触应力更小,在小功率传动场景下的使用寿命更长,同时大减速比的设计可以把Nema17步进电机的高速低扭矩输出,转换为低速大扭矩的输出特性,不需要额外搭配皮带轮或者链轮做二次减速,简化了整体设备的传动链路。在实际选型适配的时候,需要注意这类复合行星结构的润滑设计,因为壳体内部空间紧凑,3D打印制作的壳体如果要长期运转,需要预留润滑脂的填充空间,避免轮齿干磨导致的磨损过快;如果是用于频繁正反转的传动场景,还可以通过调整行星轮和内齿圈的啮合侧隙,减小回程间隙对传动精度的影响,满足精密分度类场景的使用要求。不同于市面上标准化的Nema17行星减速箱,这款结构的设计没有受限于标准件的尺寸约束,而是围绕紧凑安装、易制作、大减速比的核心需求做了结构整合,不管是用于小型设备的原型开发,还是用于定制化小型传动装置的批量制作,都能在尺寸和性能上找到很好的平衡点,尤其是对于做桌面级小型自动化设备的结构工程师来说,这种可直接3D打印验证的传动结构,能大幅缩短方案验证的周期,不需要从零开始做齿轮参数计算和结构排布,只需要根据自身的安装边界做小幅调整就能直接使用。
