大传动比复合行星齿轮传动结构设计

　　在中小功率精密传动场景中，尤其是对安装空间有严格限制、同时需要大减速比输出的工况下，常规单级行星轮系很难同时兼顾传动比、结构体积与承载能力的平衡，这款复合行星齿轮结构正是针对这类需求开发的传动方案。从实际应用场景来看，这类结构常被用于小型伺服传动机构、精密回转工作台、小型自动化设备的动力输入端、便携检测设备的传动单元中，这类场景往往不允许多级行星轮系串联带来的轴向尺寸冗余，同时需要稳定的大减速比来匹配低转速大扭矩的输出需求，还要保证传动过程的回差控制在合理范围内，避免传动滞后影响设备动作精度。

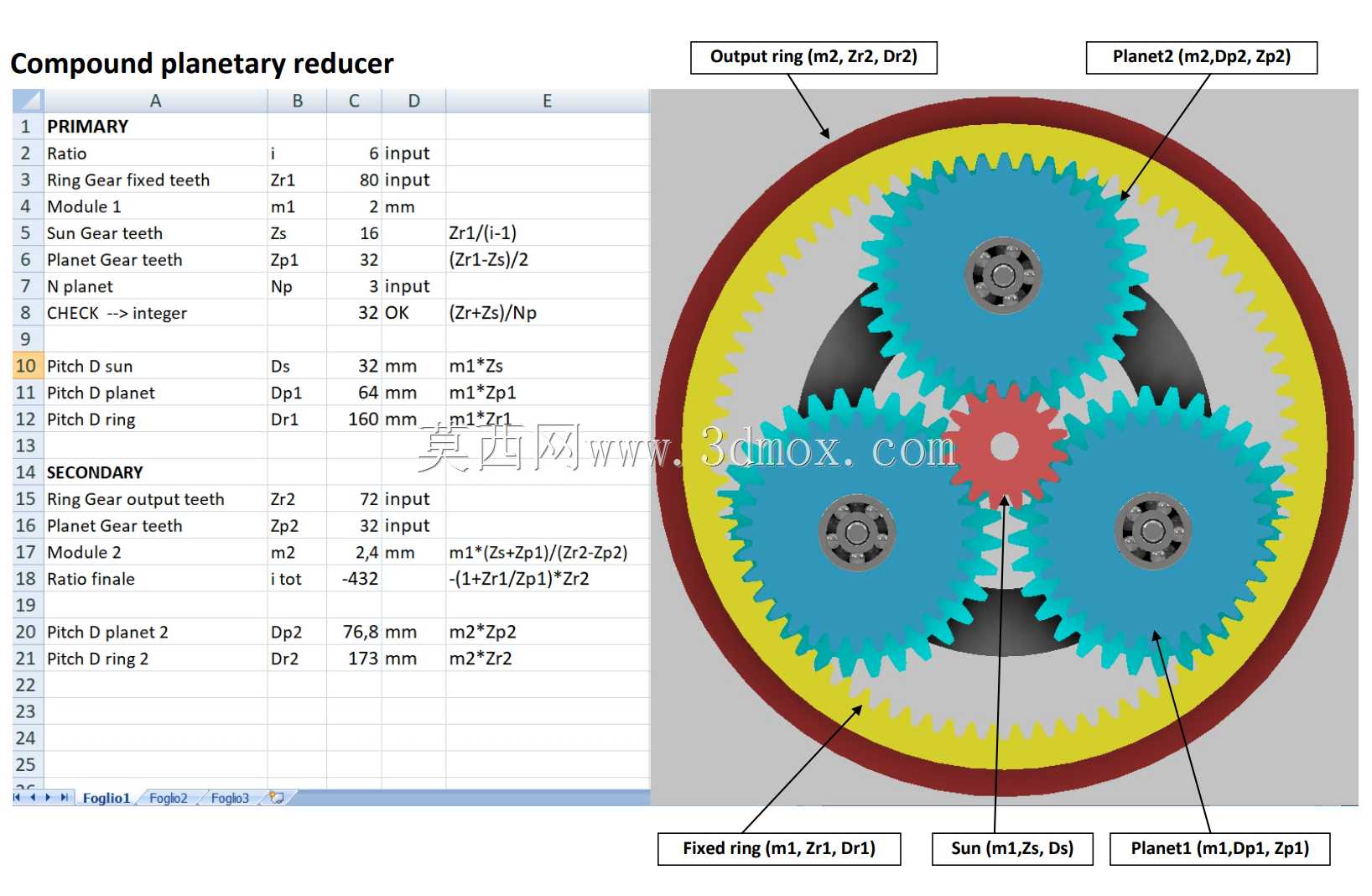

　　从结构功能特性来看，这款轮系采用了两级复合行星的排布逻辑，固定端采用80齿的黄环结构作为内齿圈，模数设定为2，作为整个轮系的固定支撑基准，加工时需要保证内齿圈的圆度与齿形精度，避免运行过程中出现行星轮偏载导致的磨损不均。输出端采用72齿的可移动红环作为内齿输出构件，模数设定为2.4，这一设计区别于常规行星轮系采用行星架输出的方案，直接通过内齿圈输出扭矩，能够在相同径向尺寸下获得更大的输出扭矩承载能力，同时减少了行星架的加工与装配环节，降低了整体结构的零件数量。输入端采用16齿的太阳轮作为动力输入，模数为2，与驱动电机的输出轴直接配合，太阳轮采用浮动式安装设计，能够在运行过程中自动补偿加工与装配带来的同轴度误差，让多个行星轮的载荷分配更加均匀，避免单个行星轮承受过大载荷出现点蚀或断齿问题。

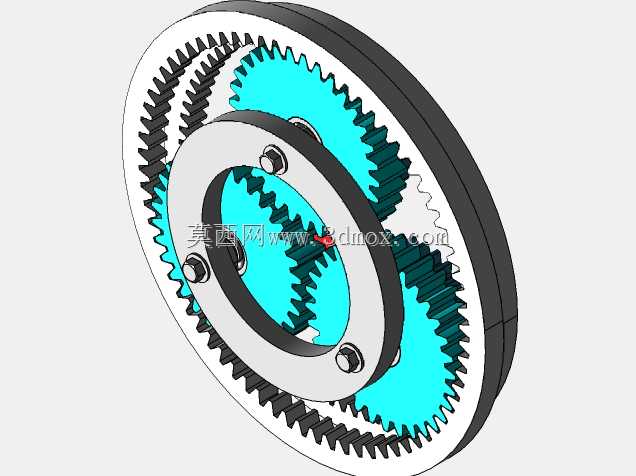

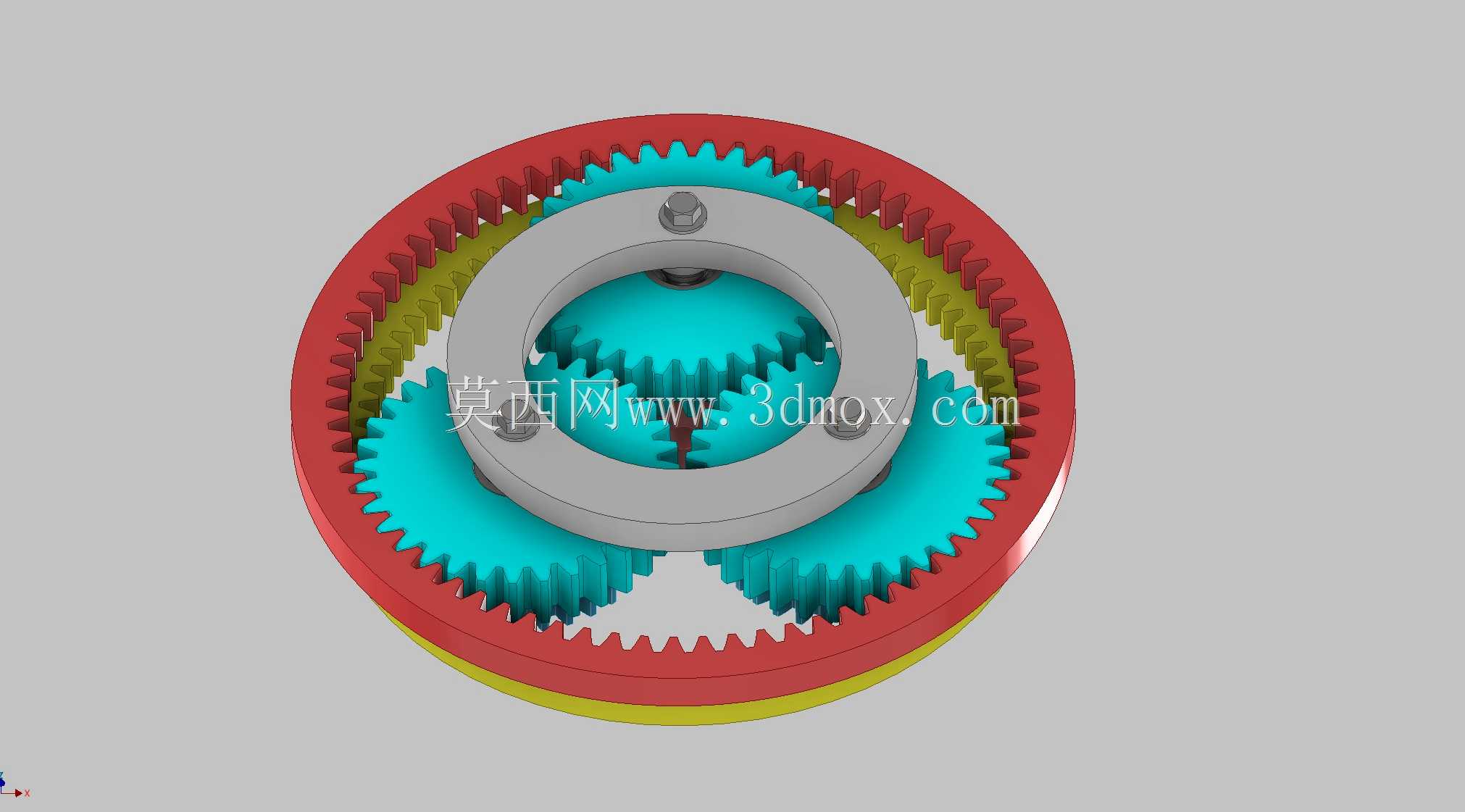

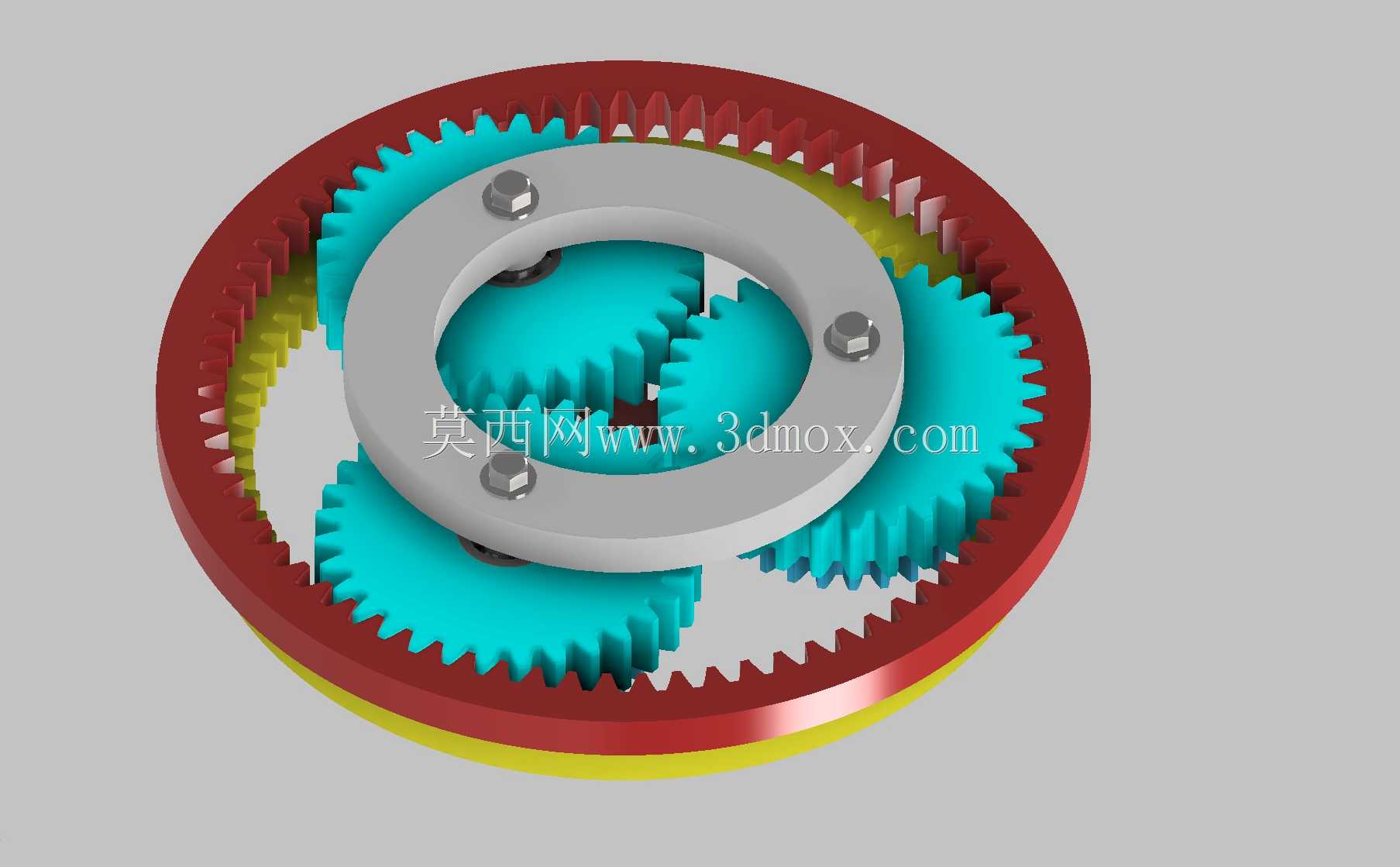

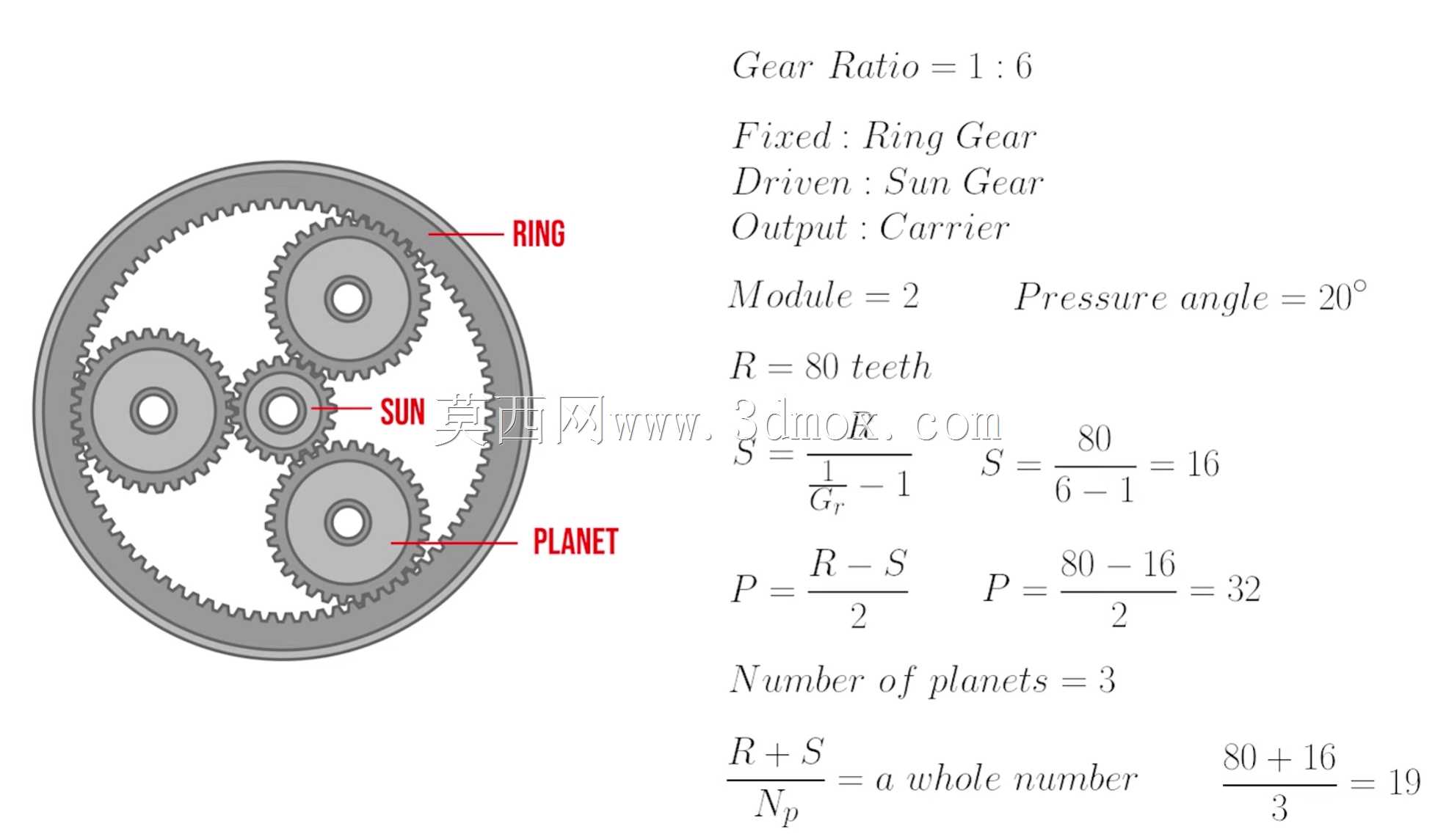

　　行星轮部分采用了双联齿轮的复合设计，底部行星轮齿数为32、模数2，与固定内齿圈、输入太阳轮啮合，顶部行星轮齿数为32、模数2.4，与输出端的内齿圈啮合，这种双联行星轮的设计将两级行星传动集成在同一排行星轮的轴向空间内，大幅压缩了整个齿轮箱的轴向尺寸，相比同传动比的两级串联行星轮系，轴向长度能够缩短40%左右，非常适合安装空间轴向受限的场景。从传动比计算逻辑来看，单级减速比为6，通过复合轮系的转速耦合，整体减速比达到432，能够将常见的高速小扭矩伺服电机、步进电机的输出转速降低到适合终端执行机构的区间，同时放大输出扭矩，满足低速重载的传动需求。

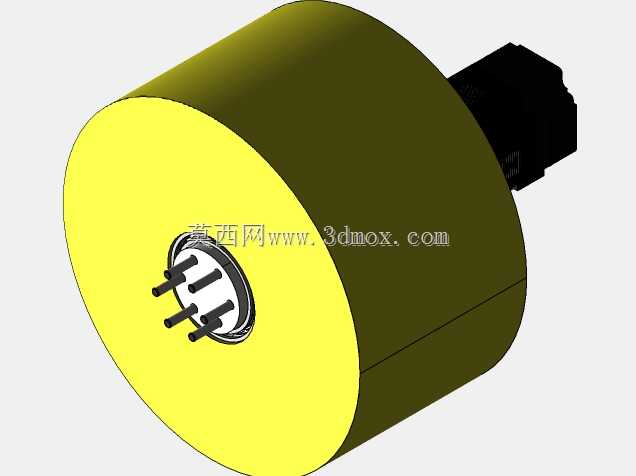

　　在设计思路上，这款结构优先考虑了空间利用率与传动比的匹配，没有采用常规的多级串联布局，而是通过双联行星轮同时与两个不同模数、不同齿数的内齿圈啮合，实现转速的二次减速，同时将固定内齿圈集成在箱体外壳内部，外壳既作为齿轮的容纳防护结构，又直接作为固定齿圈的支撑基体，减少了额外的固定连接件，进一步压缩了整体体积。安装边界方面，整个齿轮箱采用圆柱外形结构，顶部设置三个均匀排布的安装螺柱，用于与上游的驱动电机安装法兰对接，安装螺柱的位置度需要严格控制，保证电机输出轴与太阳轮的同轴度在允许公差范围内；输出端直接通过内齿圈的端面与下游负载连接，可根据实际负载需求设计对应的连接法兰接口，径向尺寸控制紧凑，能够嵌入到小型设备的内部腔体中，不需要额外预留过大的安装空间。

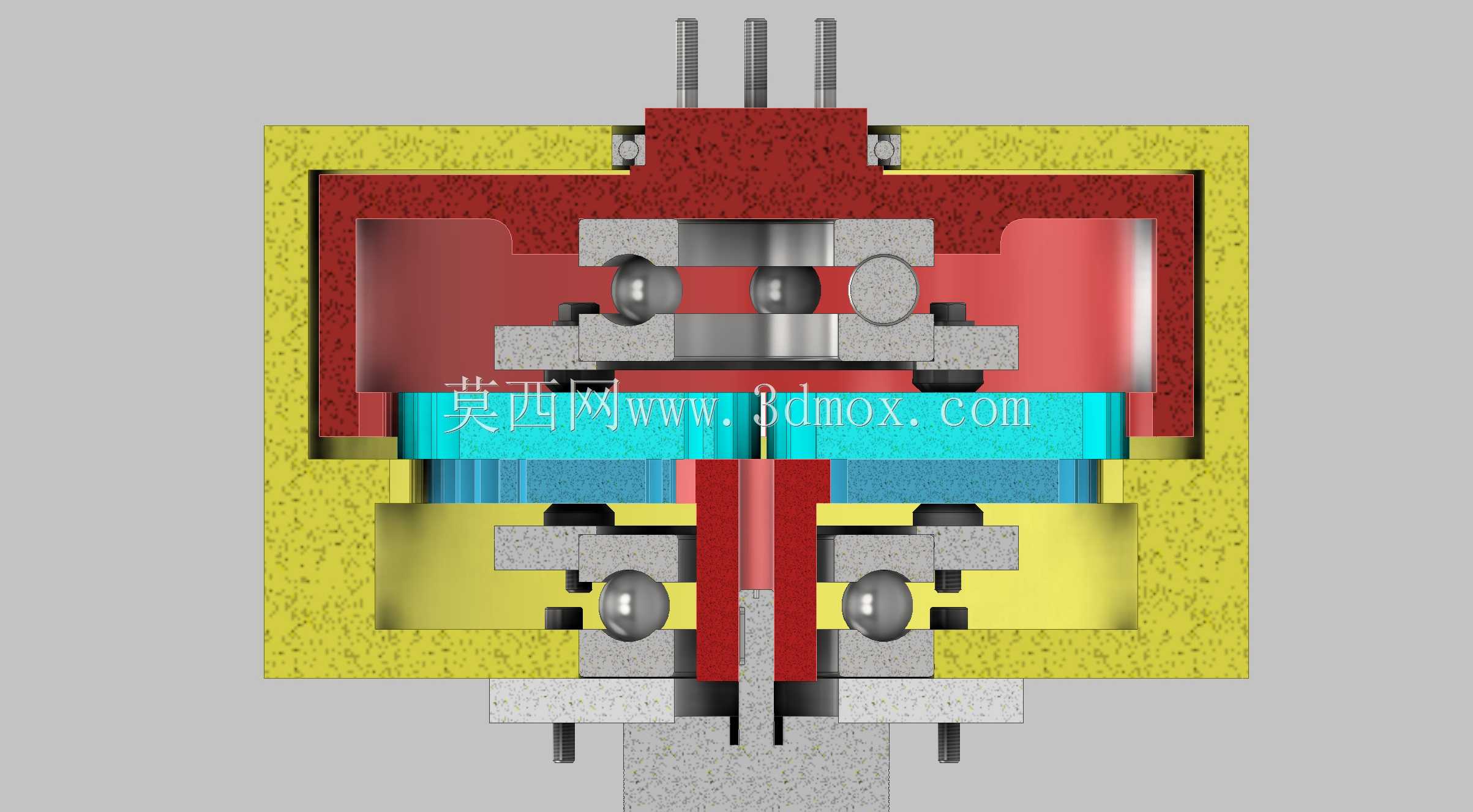

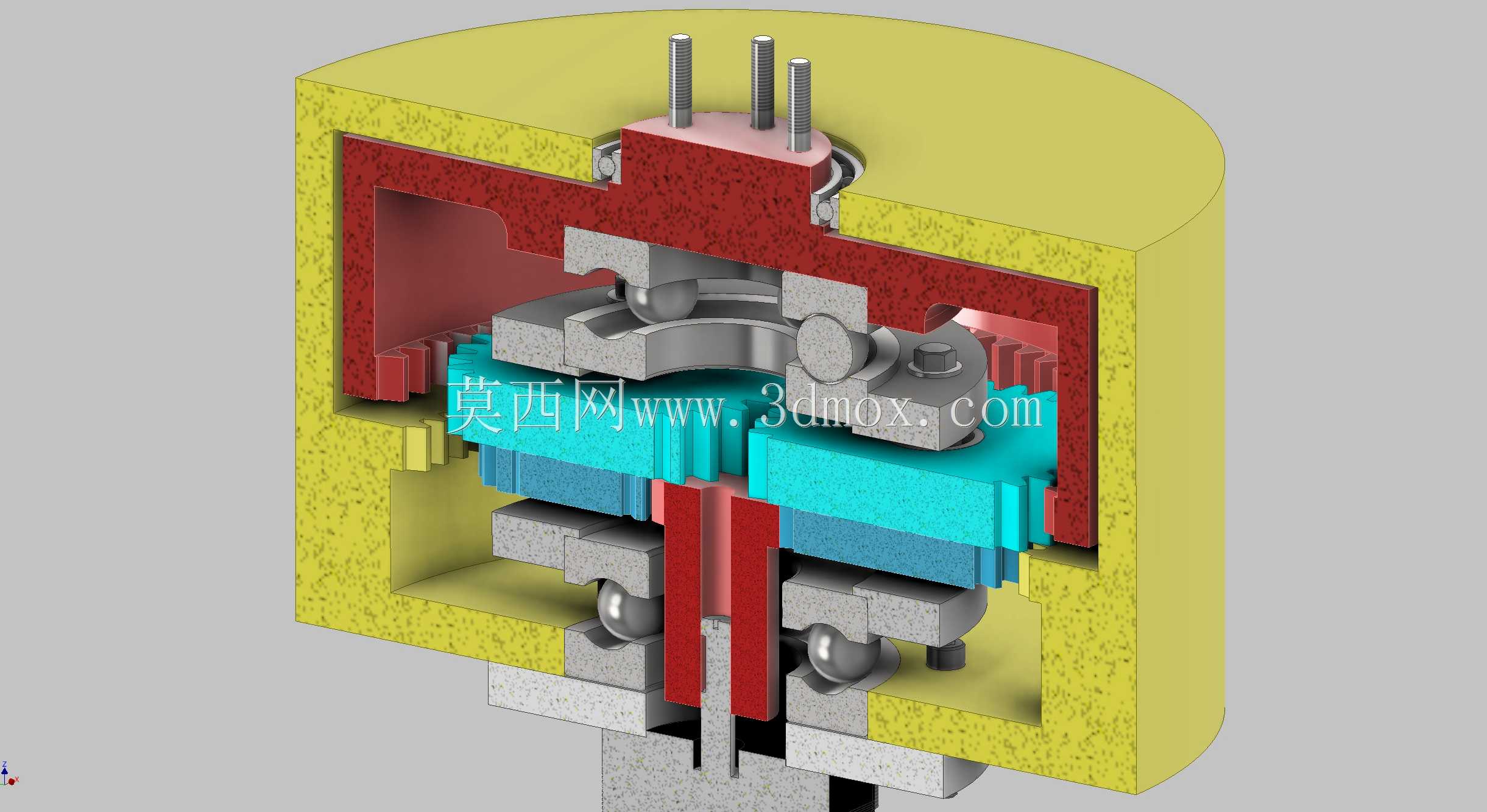

　　从实际工程应用的角度，这类复合行星结构在设计建模时需要重点关注双联行星轮的齿向错位量控制，两个不同模数的齿轮在同一根行星轴上的相位角需要严格匹配，否则会出现装配卡滞、运行噪音过大的问题；同时行星轮与行星轴之间采用滚针轴承支撑，减少行星轮自转过程中的摩擦阻力，提升传动效率，滚针轴承的选型需要匹配行星轮的内孔尺寸与额定动载荷，保证在额定输出扭矩下轴承的使用寿命满足设计要求。固定内齿圈与箱体的连接采用过盈配合加定位销的方式，避免运行过程中固定齿圈出现微动磨损，导致传动精度下降；输出内齿圈与输出端的连接采用花键配合，保证扭矩传递的可靠性，同时允许输出端存在微小的轴向窜动，补偿加工与装配带来的尺寸误差。在润滑设计上，整个腔体采用脂润滑方式，不需要额外设置油路与密封结构，简化了维护流程，适合免维护的长期运行工况，腔体的密封采用O型圈结构，防止润滑脂泄漏同时阻挡外部粉尘进入啮合区域，提升结构的环境适应能力。
