适配3D打印的Nema17谐波传动减速装置

　　这套适配Nema17步进电机的谐波减速结构，从工程落地角度做了大量适配增材制造的优化，完全跳出了传统金属谐波减速器的加工工艺限制，让桌面级FDM设备就能完成核心传动部件的制作，在小型自动化教具、桌面级机械臂关节、低成本云台传动、创客类小型运动平台这类场景里有很高的实用价值。

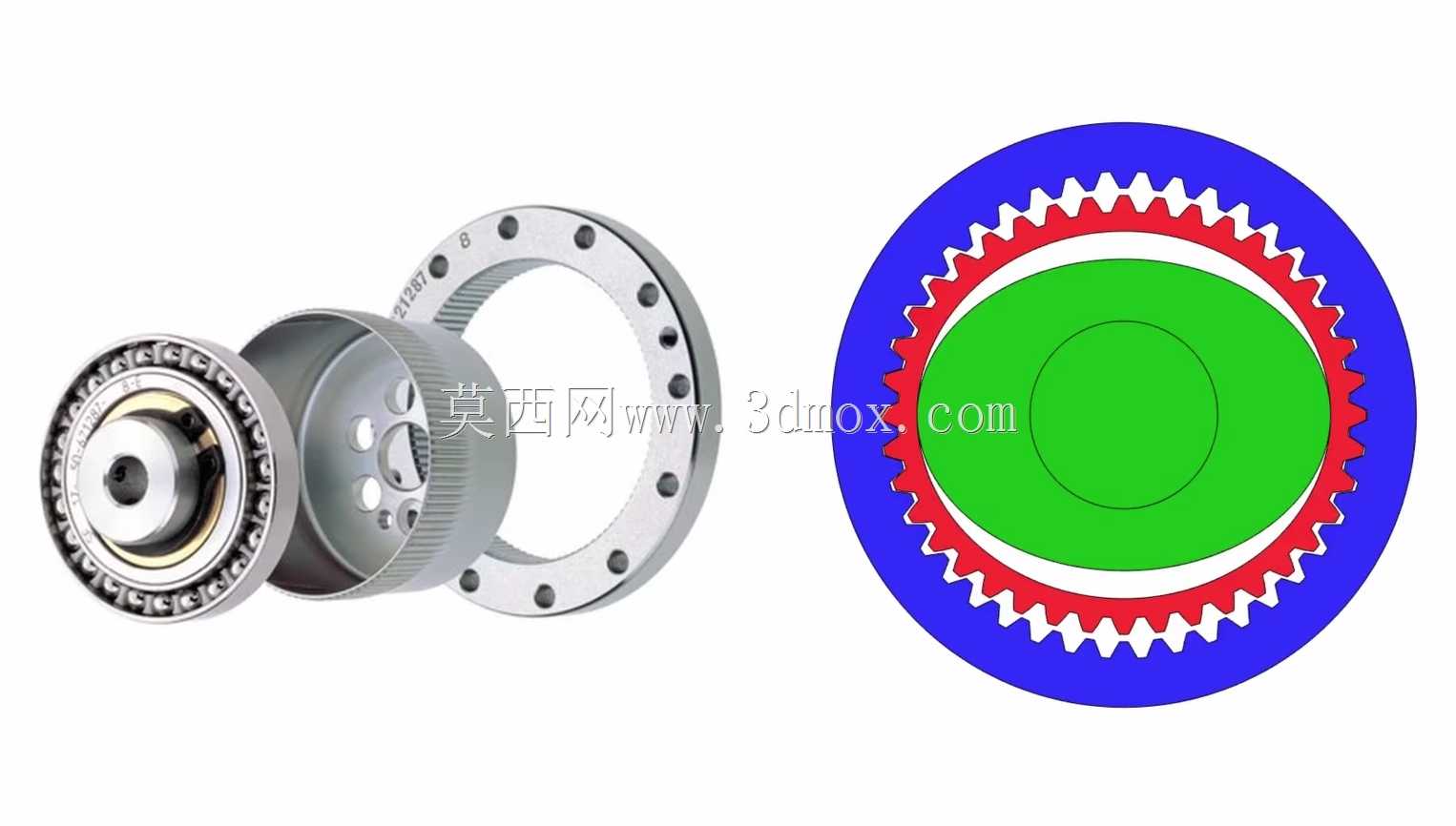

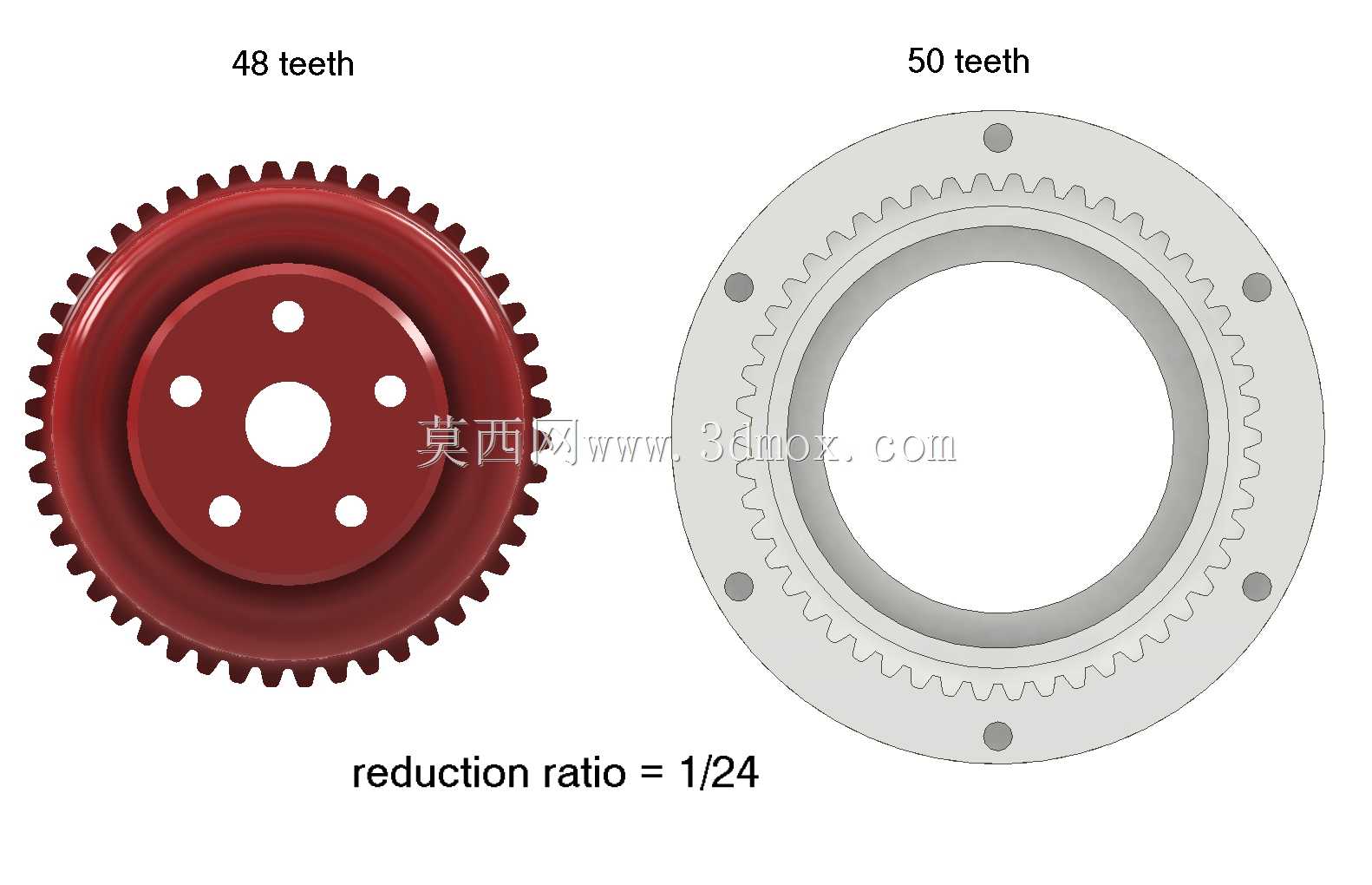

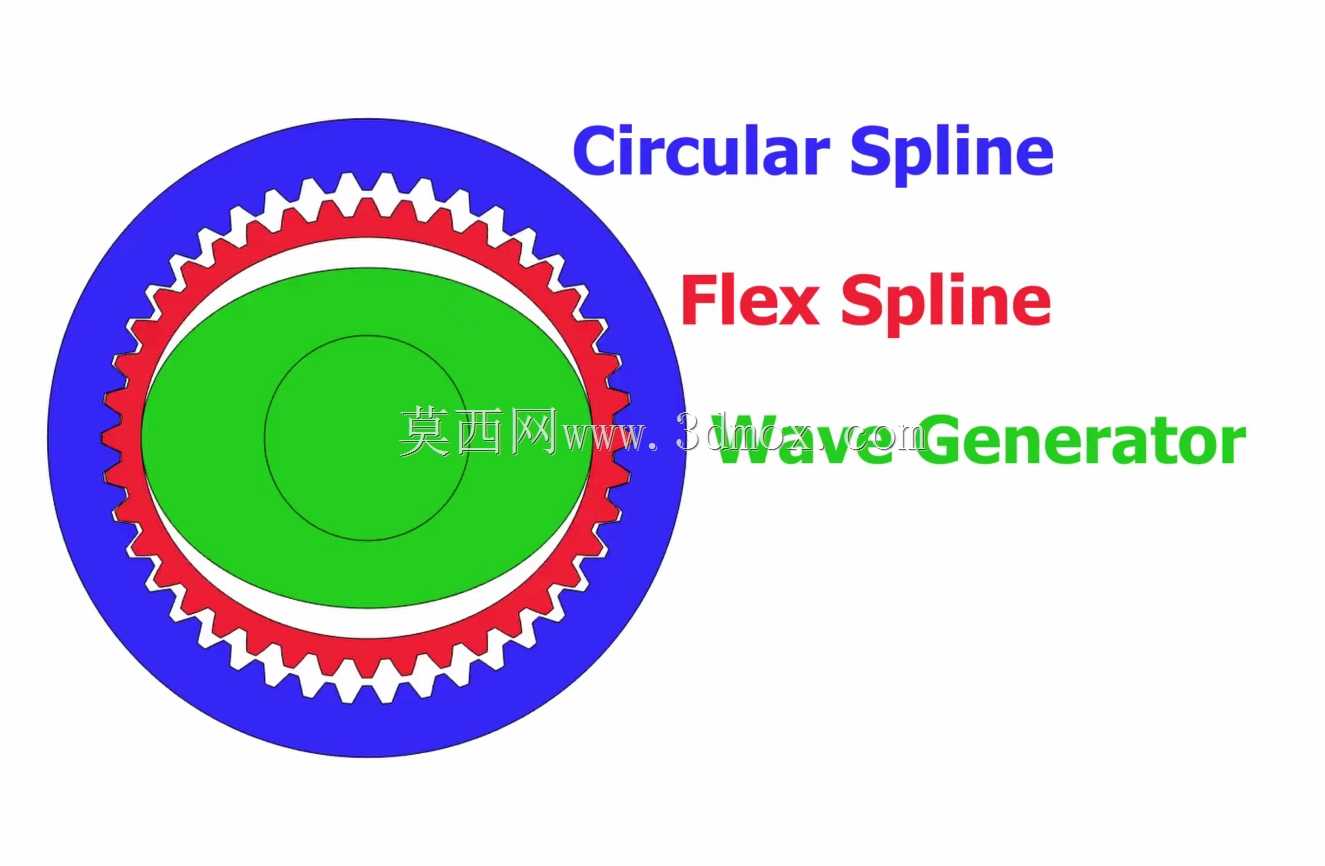

　　从实际使用场景来看，很多小型桌面级运动机构都受限于Nema17步进电机本身的转速扭矩特性——直连输出时高转速下扭矩不足，低转速下又容易出现低频振动，常规行星减速结构要么存在较大的回程间隙，要么小尺寸下加工装配难度陡增，而谐波传动本身的大减速比、零背隙特性刚好能匹配这类小型设备的需求，但传统工业谐波减速器的柔轮、刚轮加工精度要求极高，个人或小团队很难通过常规机加工手段制作，这套结构针对3D打印的工艺特性做了结构调整，把传统谐波里对材料疲劳强度、加工形位公差要求极高的柔轮结构做了参数优化，调整了柔轮的壁厚、齿形啮合余量，让PETG、ABS这类常用工程类3D打印耗材就能满足使用强度要求，避免PLA材料耐磨性差、易脆断的问题，实际测试中只要打印层厚控制在0.2mm以内，做好装配后的润滑，就能满足小型教具、轻载运动平台的长时间运行需求。

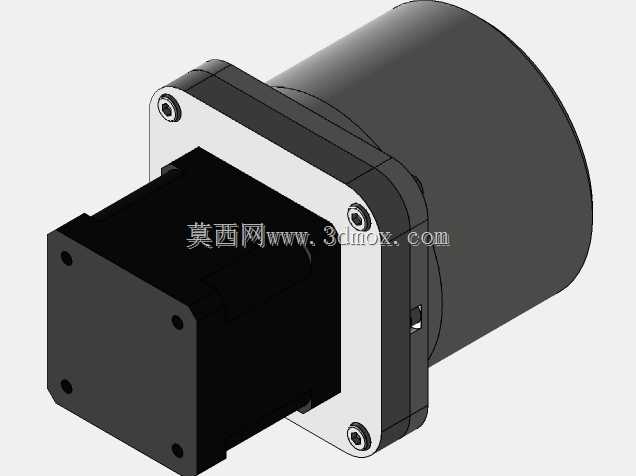

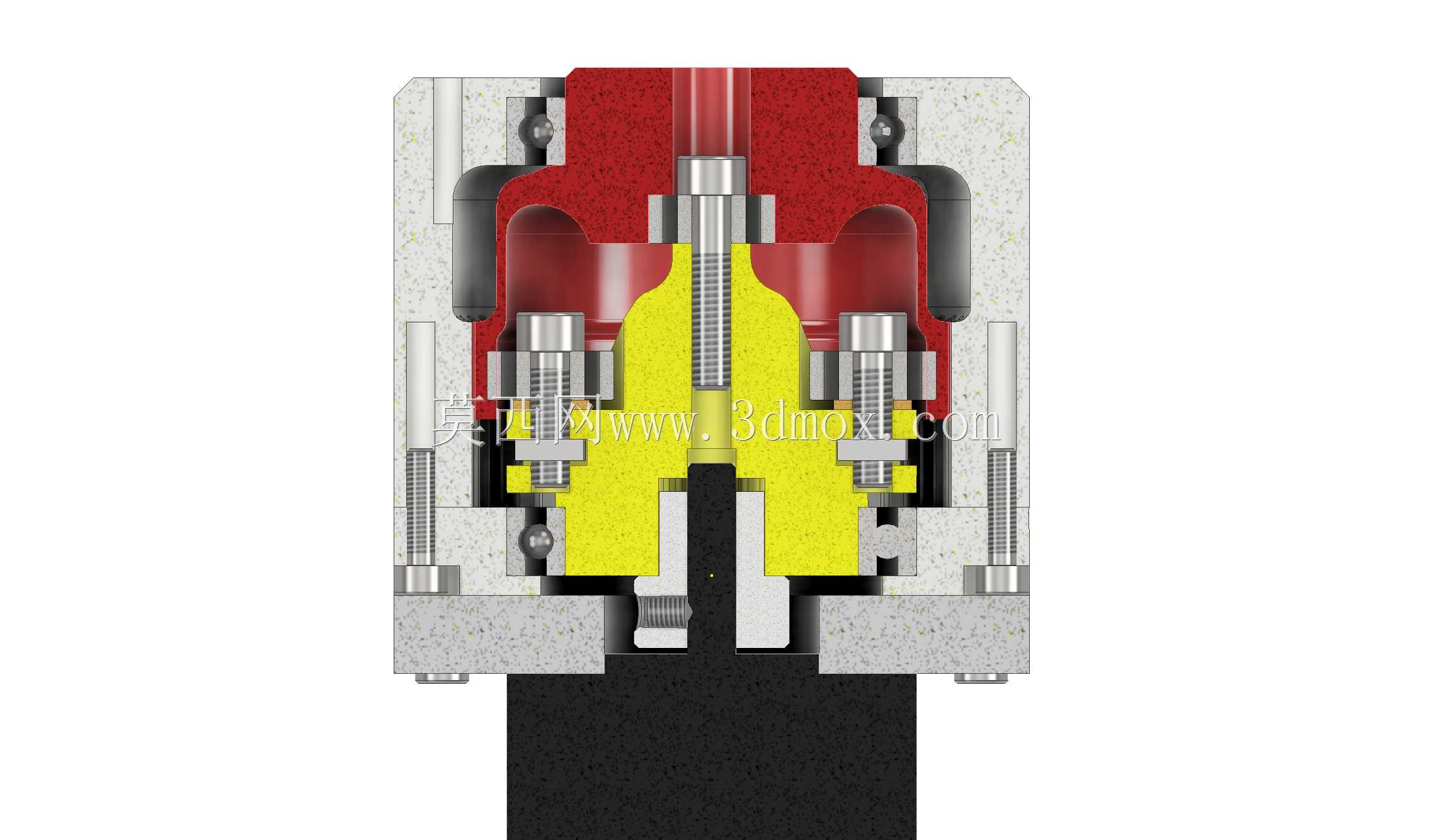

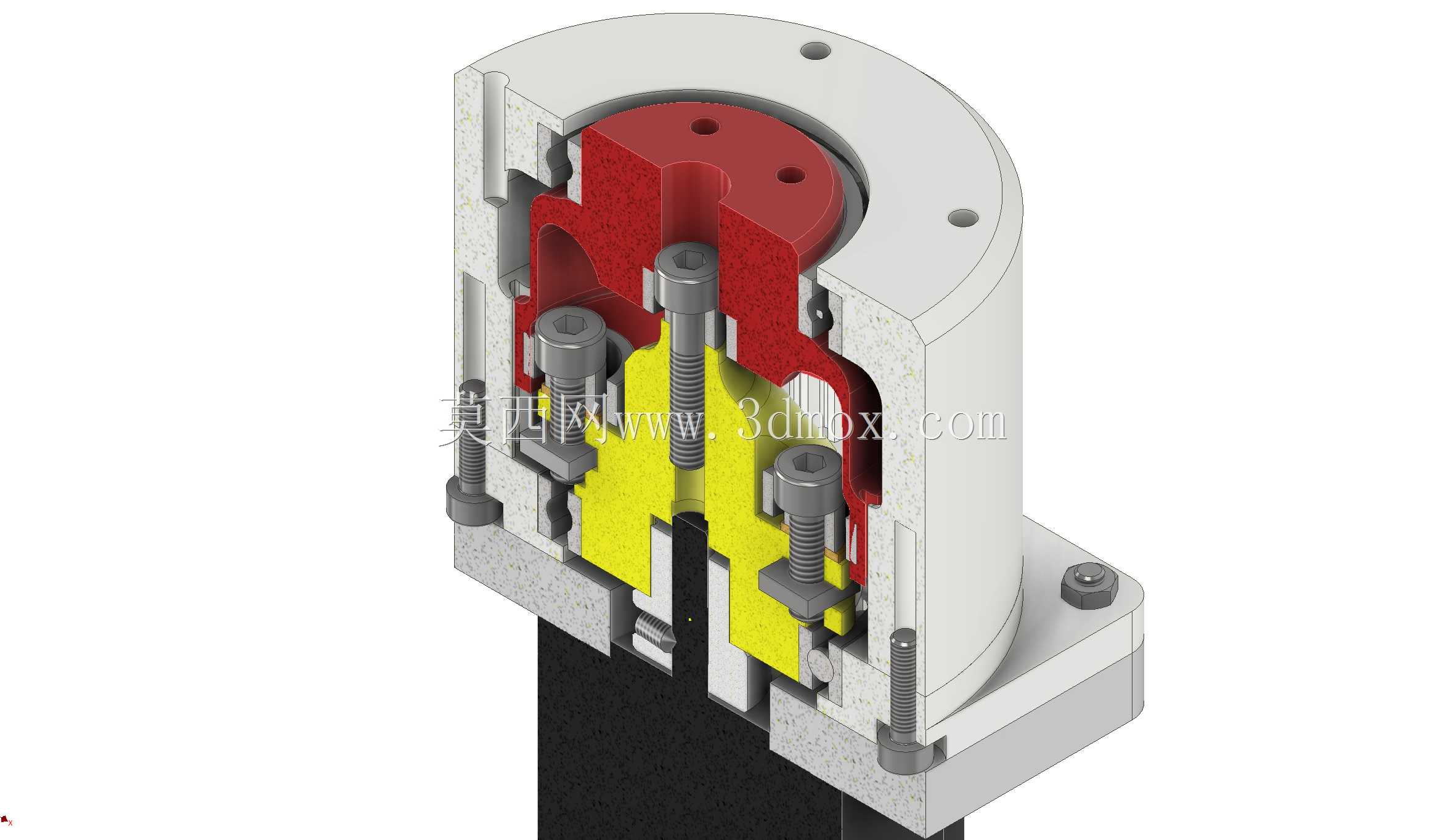

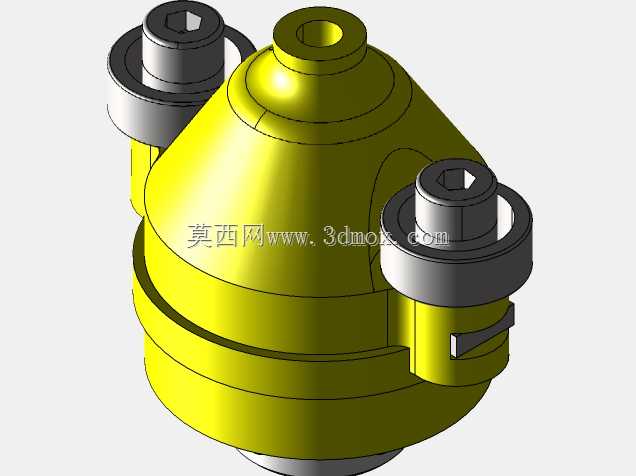

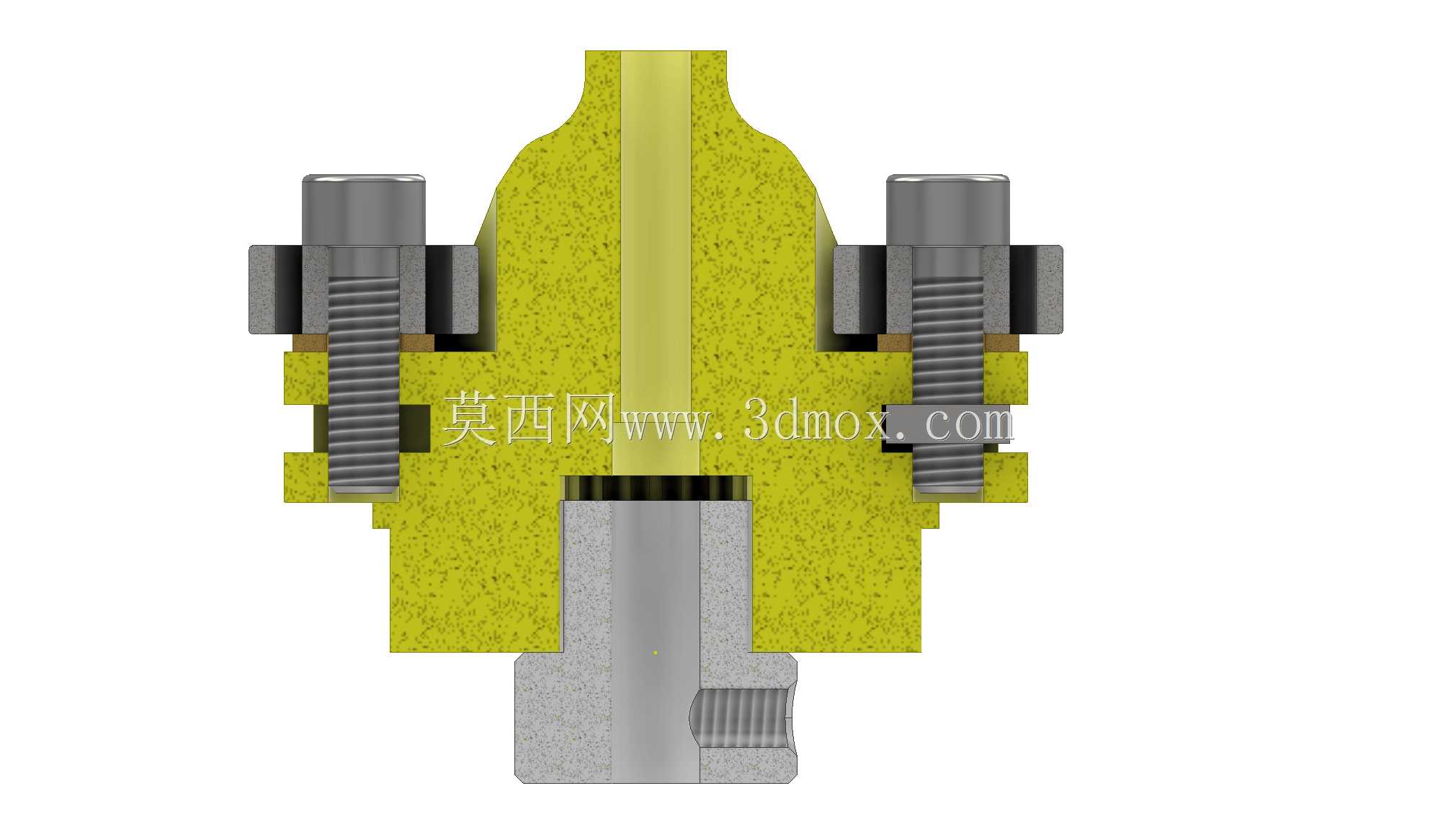

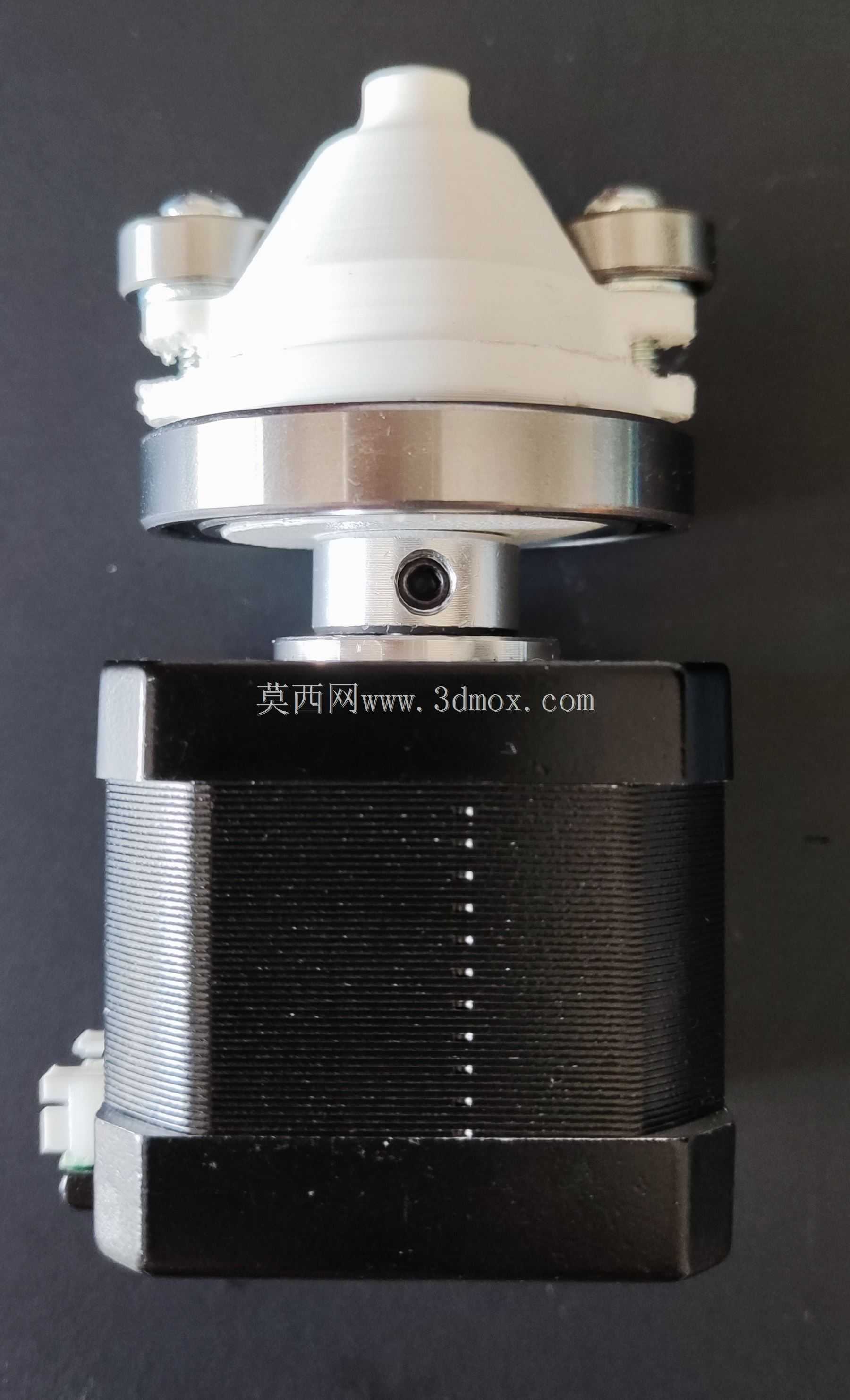

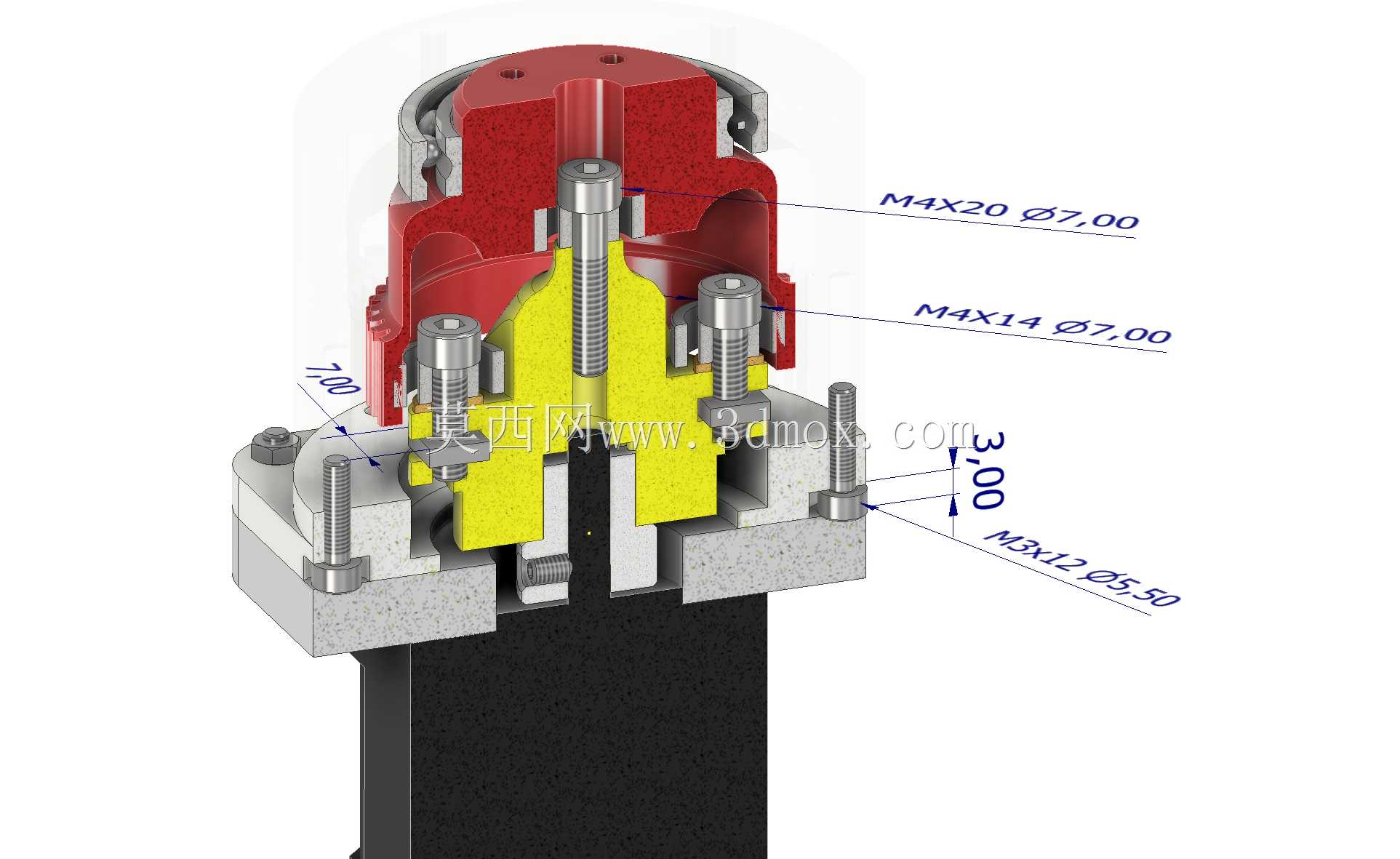

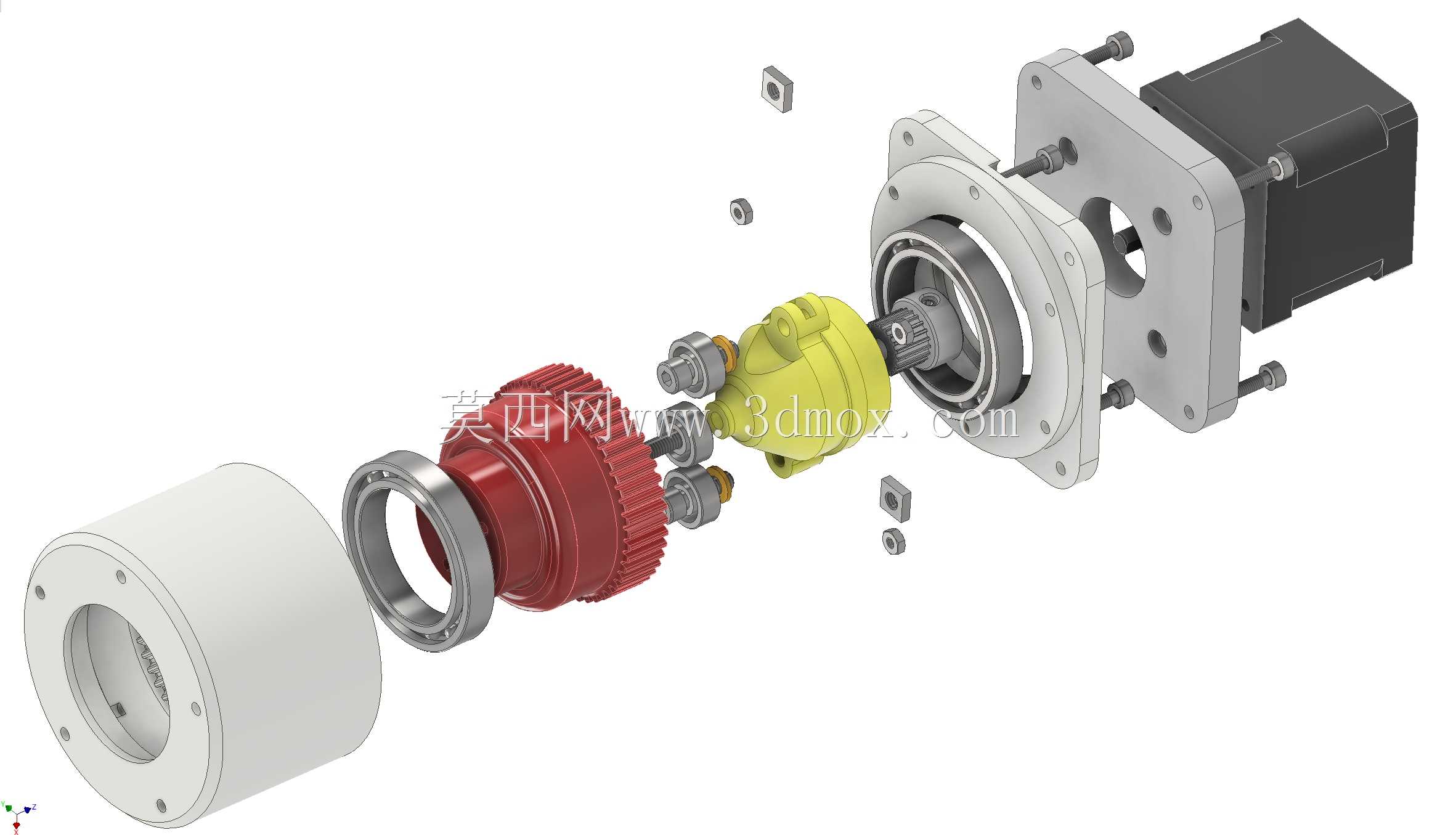

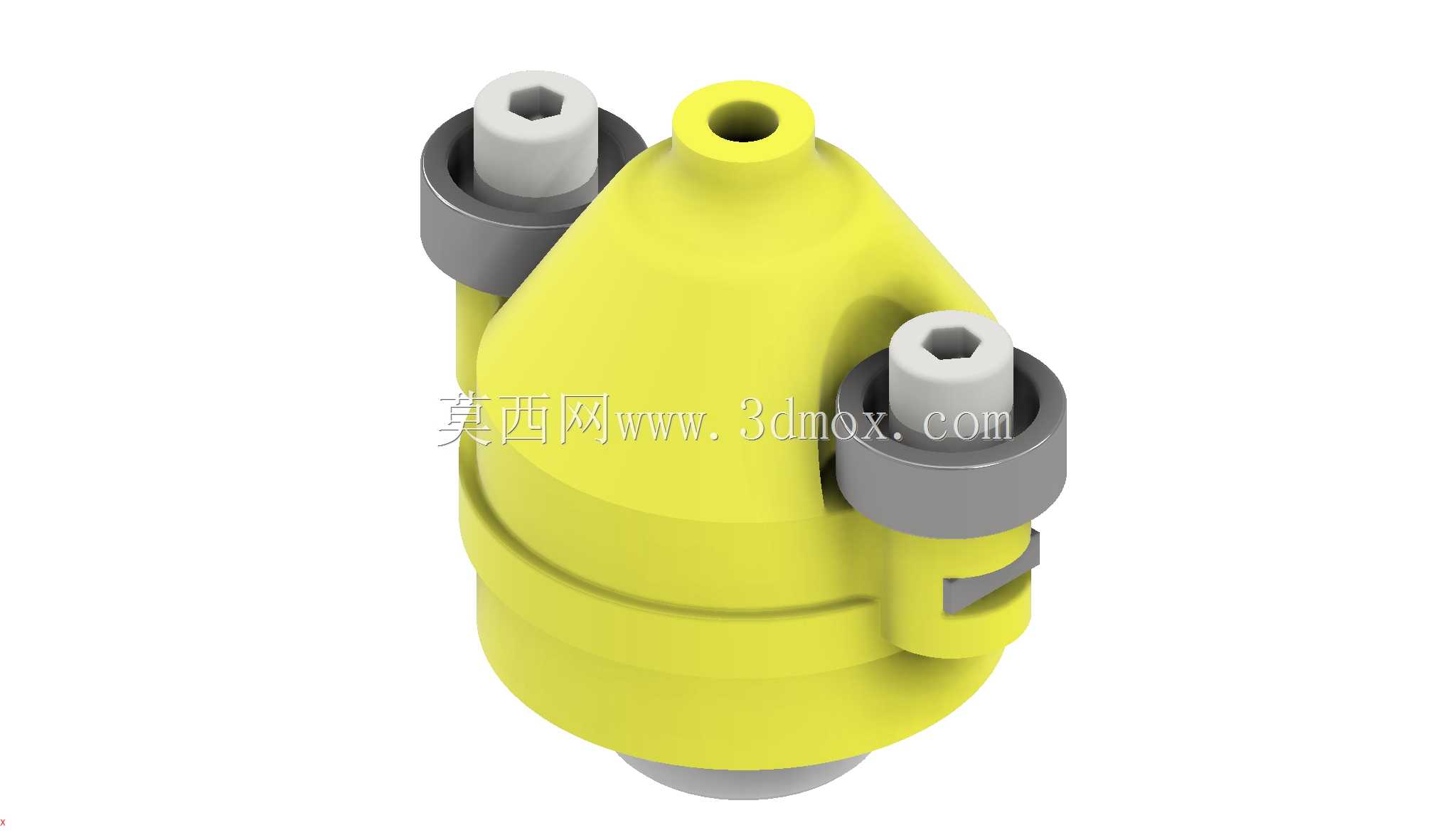

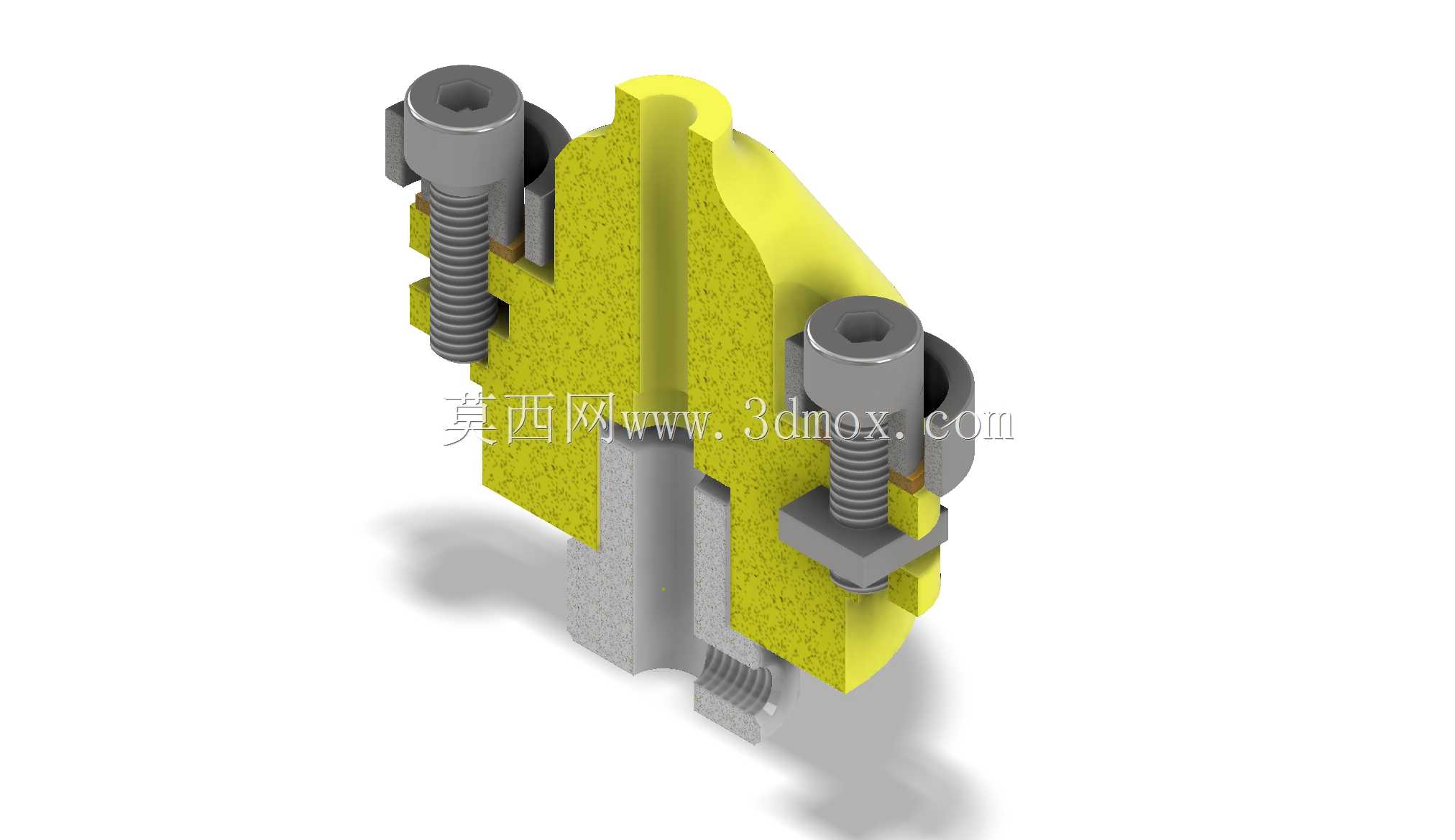

　　设计思路上没有照搬工业谐波的全金属结构参数，而是围绕3D打印的成型特点做了取舍：首先是所有部件都做了无支撑打印的结构优化，安装法兰、刚轮外壳、输出端的连接孔位都预留了足够的打印公差，不需要二次攻丝或者铰孔就能直接用标准紧固件装配；波发生器部分搭配标准轴承组件，把打印件的成型误差通过轴承的游隙做了补偿，不会因为打印件的微小形变导致传动卡滞；输入端直接适配标准Nema17步进电机的安装孔距，也就是行业通用的31mm孔位、5mm输出轴径，不需要额外做转接法兰就能直接和市面常见的42系列步进电机对接，大幅降低了选型适配的门槛。

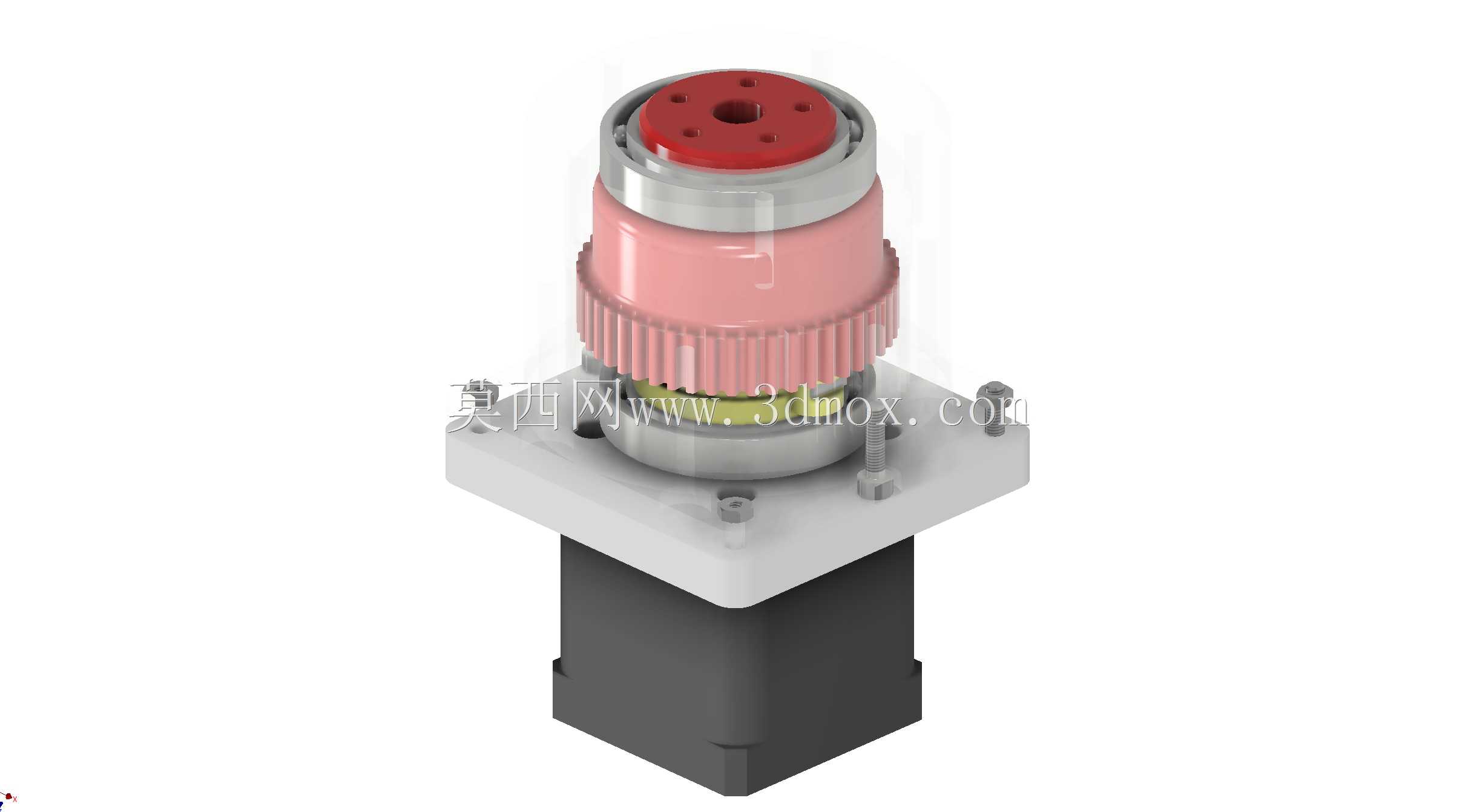

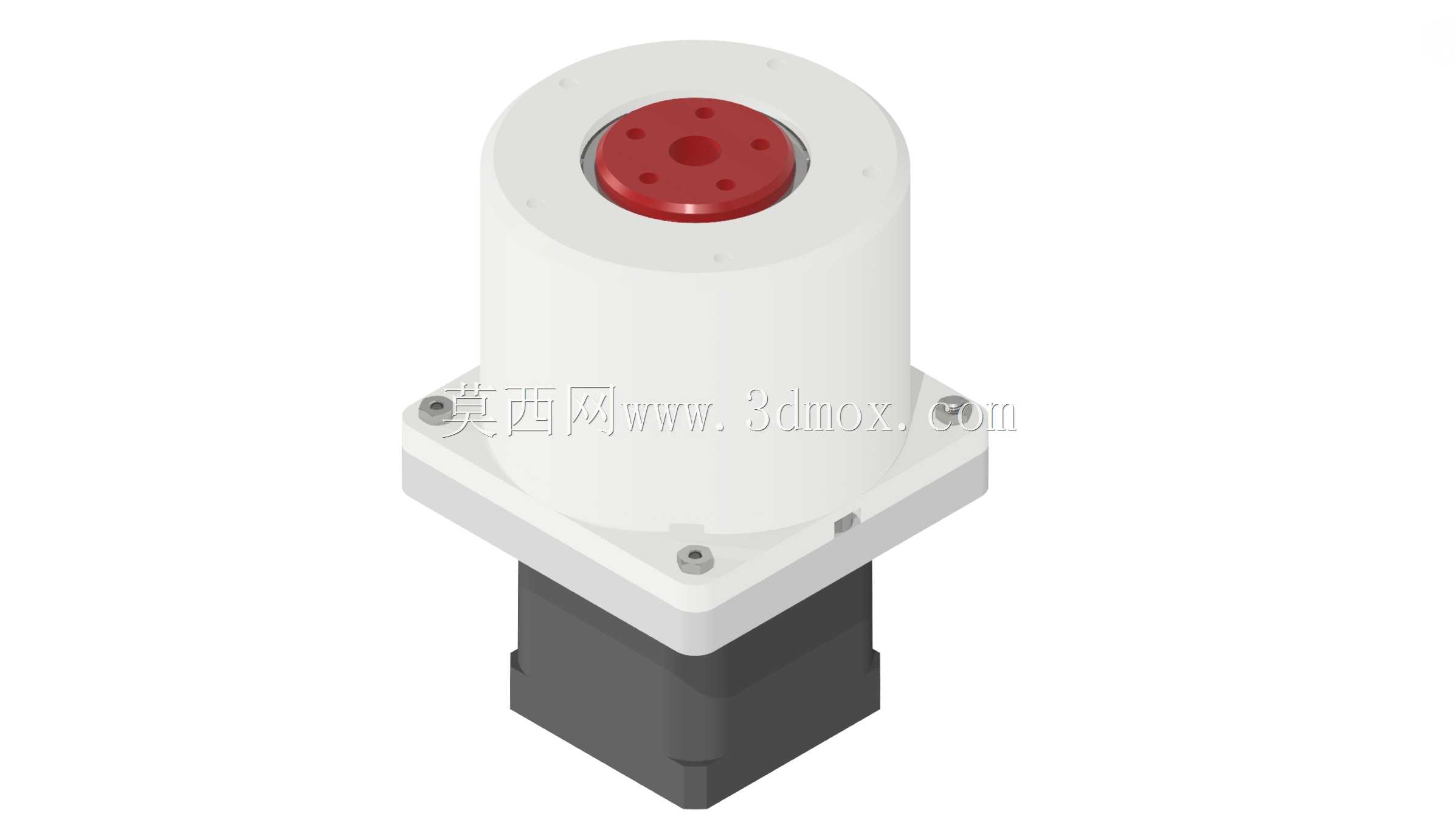

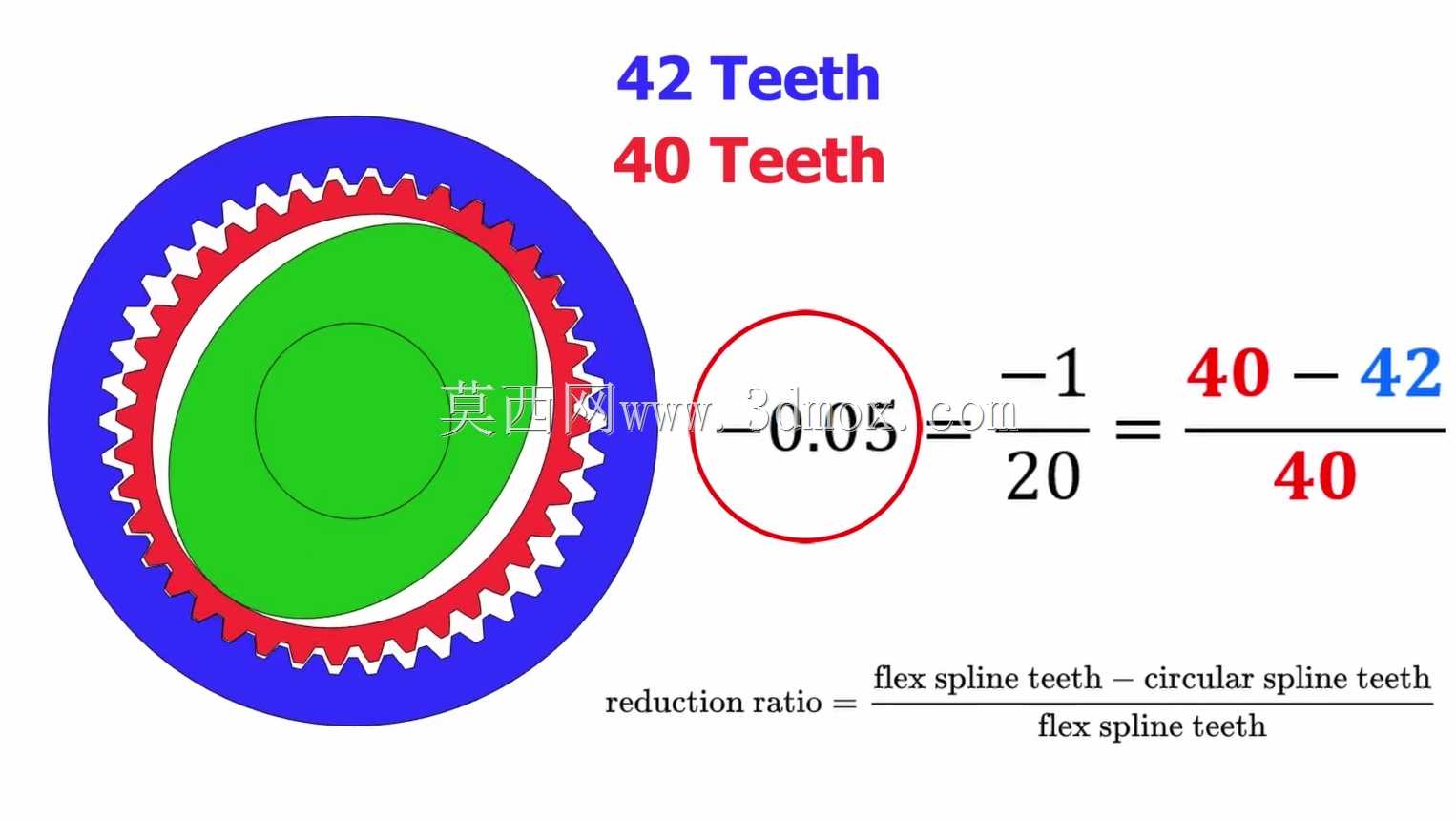

　　从安装边界来看，整套减速机构的轴向尺寸经过压缩，和Nema17电机装配完成后的总长度控制在常规小型关节的安装允许范围内，输出端采用标准法兰接口，和常用的小型机械臂臂杆、云台负载安装板的孔位完全兼容，径向最大尺寸和配套电机的外轮廓尺寸差值控制在合理范围，不会出现安装时和周边结构件干涉的问题。功能特性上，这套结构保留了谐波传动的核心优势：单级就能实现较高的减速比，传动过程中啮合齿数多，运行平稳无明显冲击，回程间隙可以控制在极小范围内，完全满足小型定位机构的精度要求；同时所有非标准件都可以通过3D打印制作，不需要依赖高精度机加工设备，维修更换部件的成本极低，哪怕是教学场景下学生自行打印装配，也能在短时间内完成整套机构的组装调试，直观理解谐波传动的啮合原理、减速比计算逻辑、装配公差对传动效率的影响。

　　实际装配过程中需要注意，打印柔轮部件时要控制好打印温度和冷却参数，保证部件的韧性，避免装配时发生断裂；刚轮和输出壳体的连接部位要保证连接螺丝的锁紧力矩均匀，避免因为壳体形变导致柔轮啮合偏载；波发生器和柔轮的配合面要涂抹适量润滑脂，降低长时间运行的磨损。这套结构没有追求工业级谐波减速器的重载性能，而是精准瞄准了轻载、低成本、易制作的应用场景，不管是用于教学演示验证谐波传动原理，还是给小型桌面自动化设备做减速增扭的执行部件，都能在控制成本的前提下满足使用需求，相比同尺寸的3D打印行星减速结构，它的传动平稳性、回程间隙控制都有明显优势，装配难度也更低，不需要调整多级齿轮的啮合间隙，只要按照装配顺序把各个部件组合到位就能实现顺畅传动。
