适配Nema17步进电机的谐波传动连接结构

　　在桌面级小型自动化执行机构、教学演示机械臂、轻型运动平台的传动方案选型中，谐波传动结构凭借零背隙、高减速比、同轴输出的特性，一直是小空间内实现大扭矩传递的首选方案，而这款适配Nema17标准步进电机的谐波传动连接结构，正是针对3D打印制作场景优化的成熟设计，能够直接匹配市面上绝大多数42系列步进电机的安装尺寸，无需额外定制转接件即可完成组装。

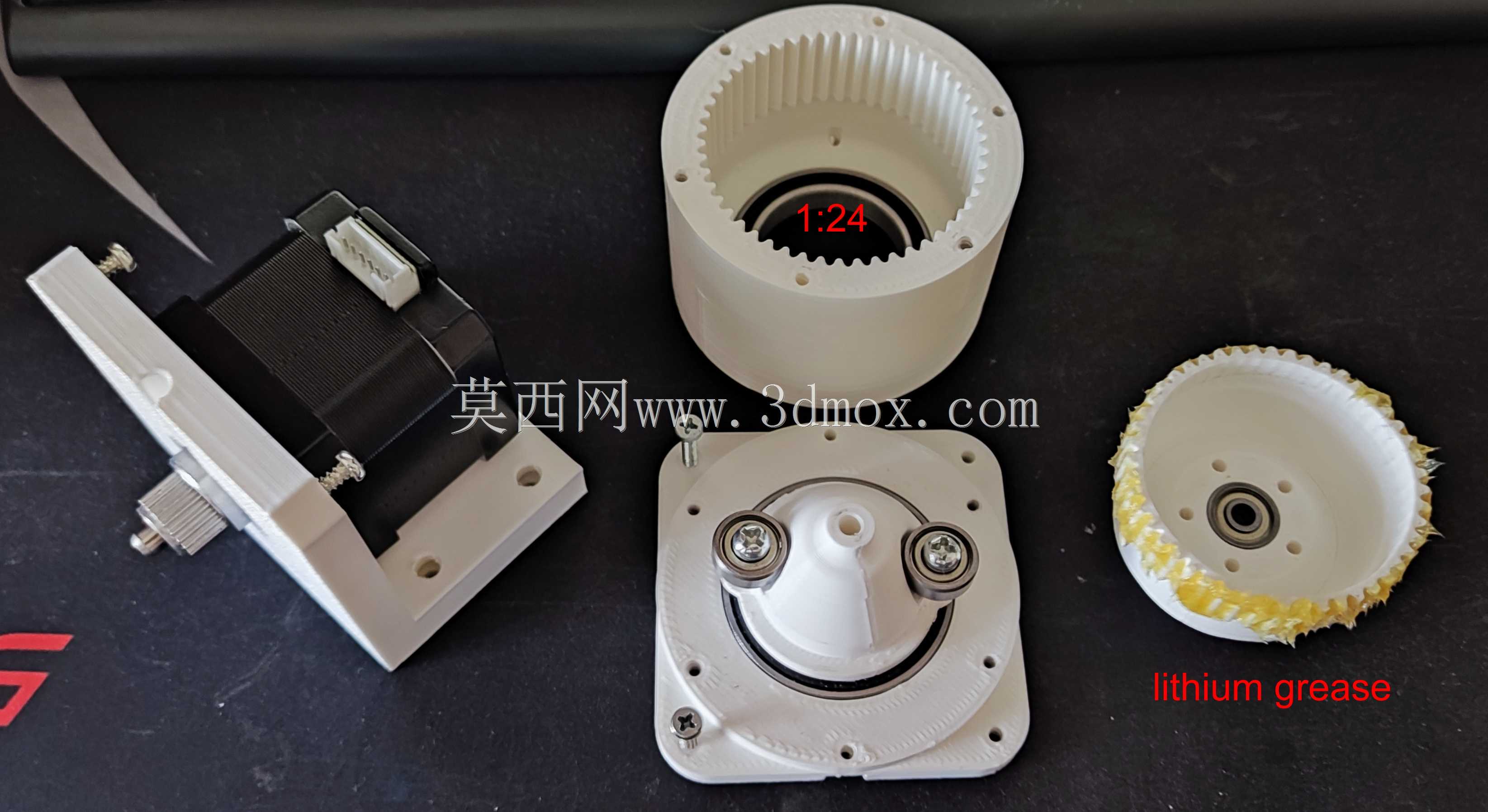

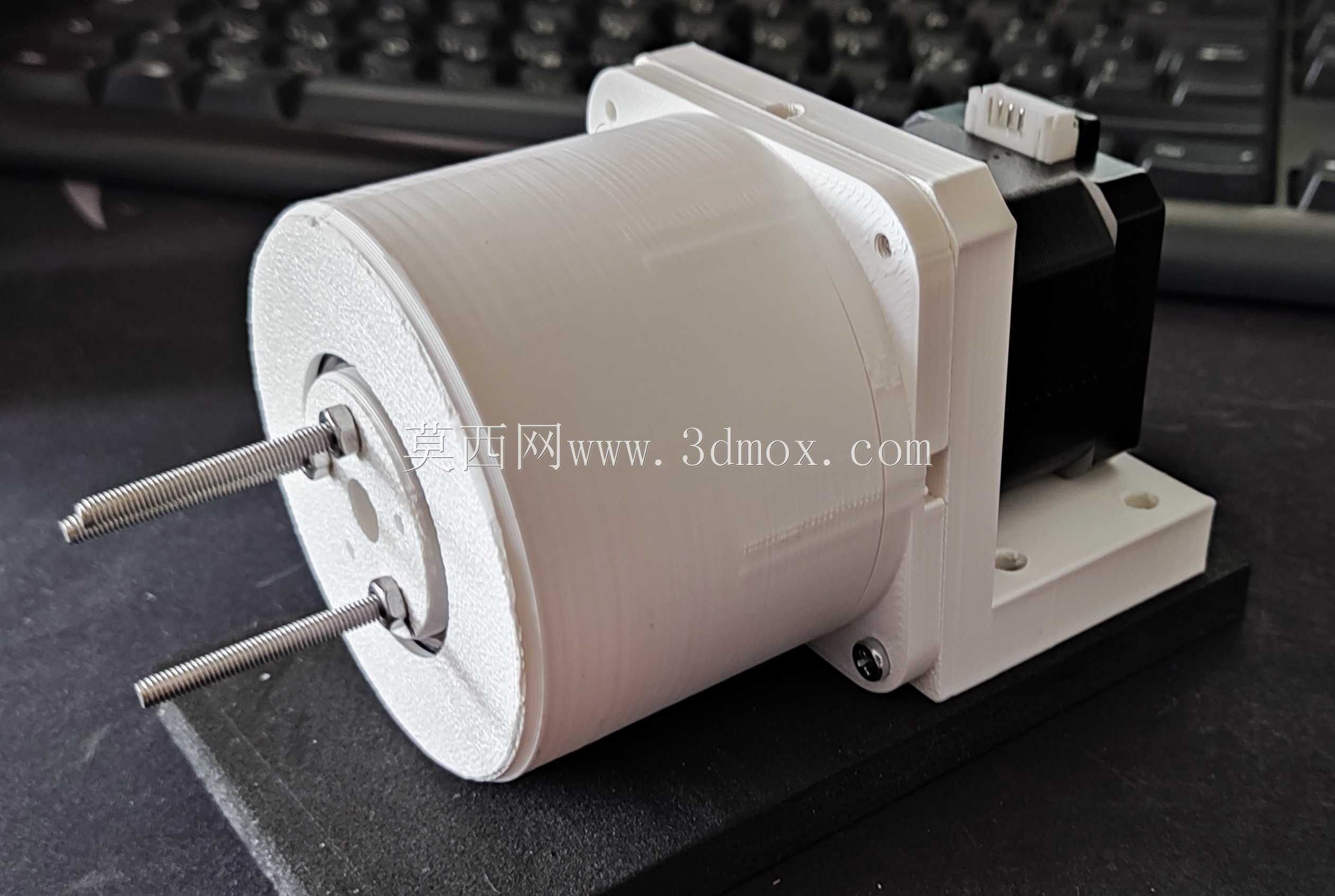

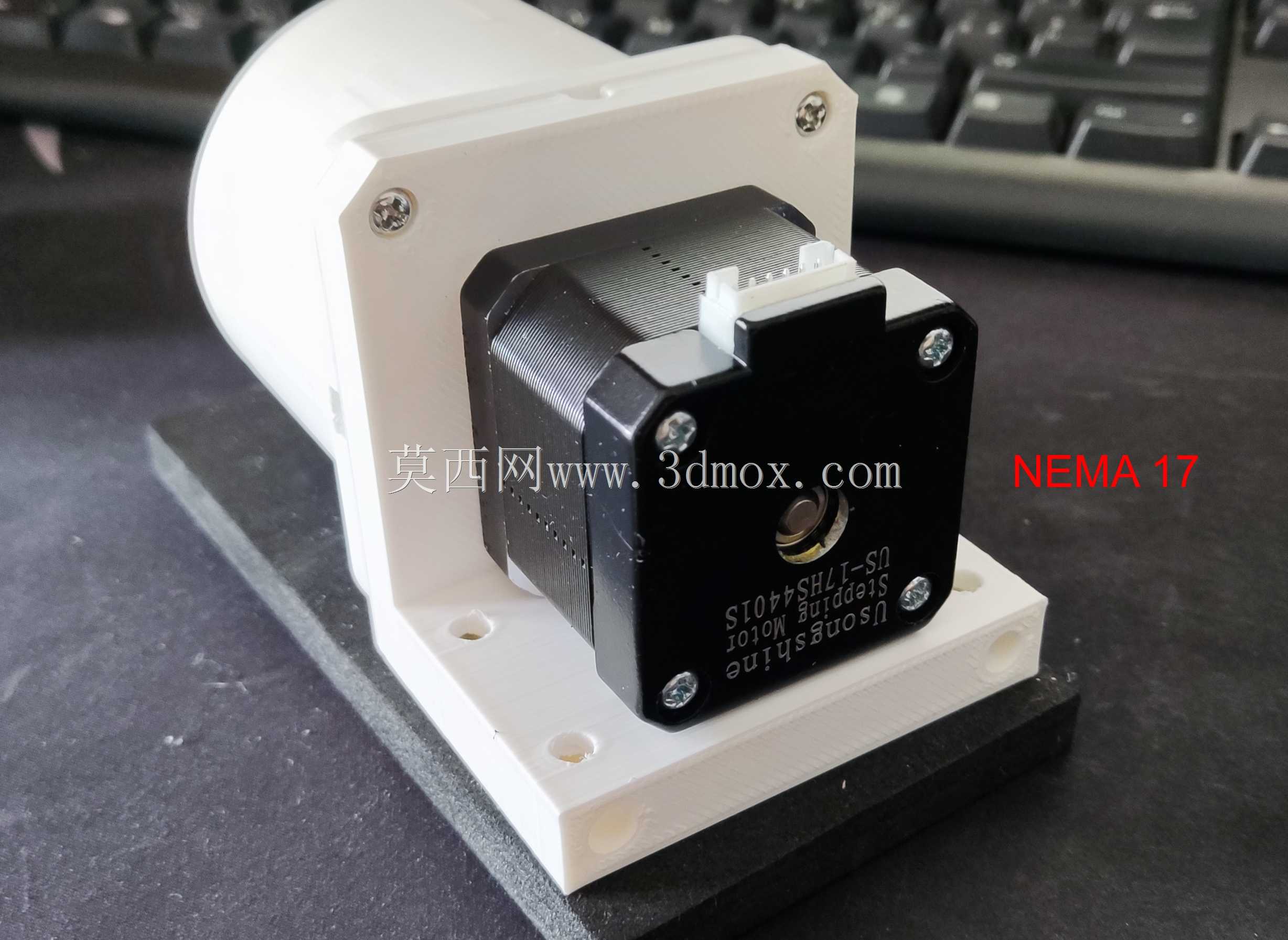

　　从实际安装边界来看，该结构完全遵循Nema17步进电机的安装孔位规范，输入端法兰的孔距、定位止口尺寸与标准42步进电机的前端盖完全契合，安装时只需将电机输出轴插入谐波发生器的定位孔，通过法兰面的四颗紧固螺丝即可完成电机与减速单元的刚性连接，无需额外调整同轴度，降低了组装过程中的调试难度。输出端采用法兰式连接接口，预留的安装孔位可直接对接摇臂、连杆、旋转平台等执行部件，连接臂的截面尺寸经过反复校核，在保证足够扭转刚度的前提下尽可能缩减了整体重量，避免运动过程中因臂身自重带来的额外负载。

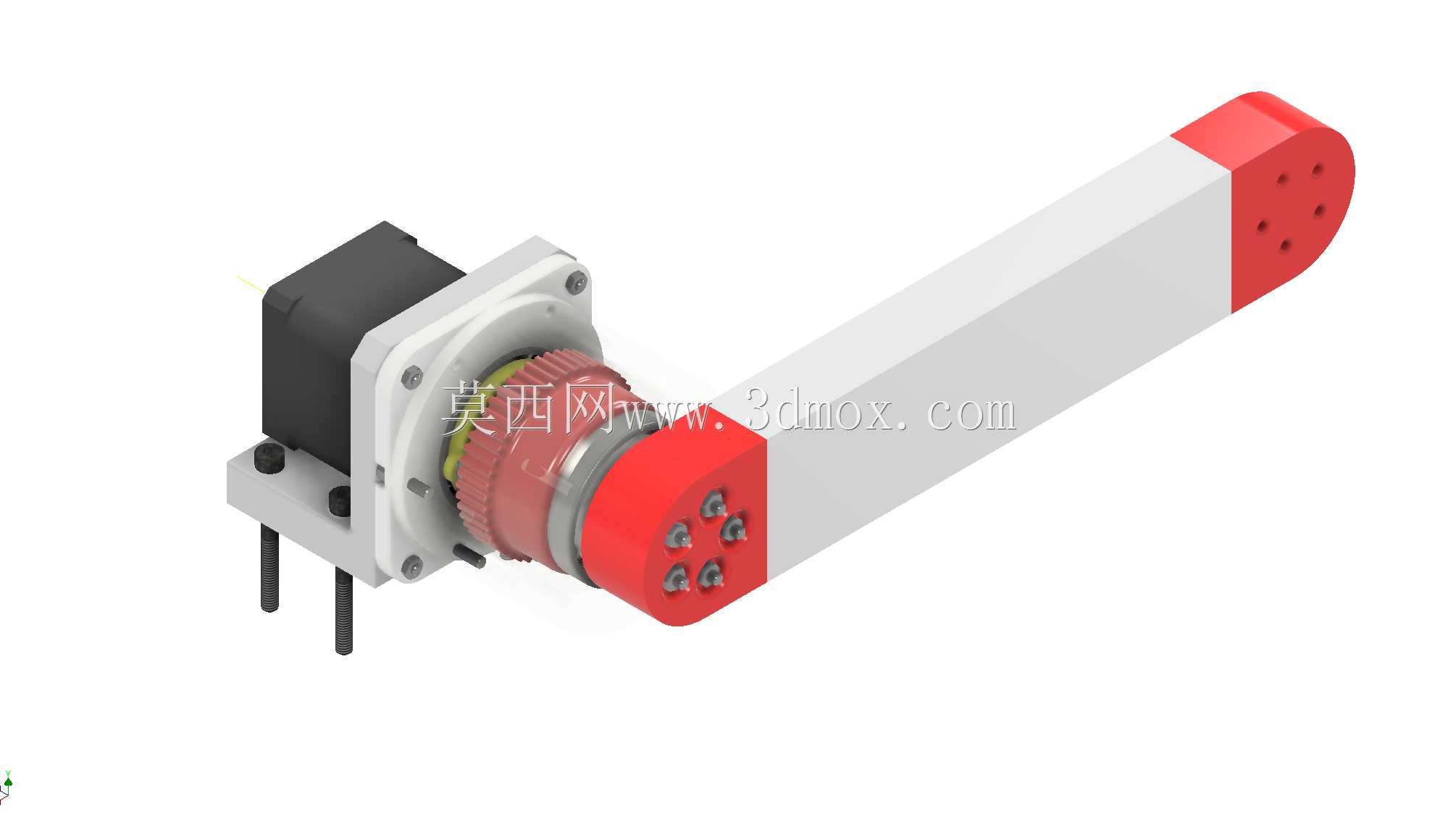

　　设计思路上，这款结构充分考虑了3D打印工艺的成型特性，所有受力部件的壁厚都做了均匀化处理，避免出现壁厚突变导致的打印翘曲、层间结合力不足问题；谐波柔轮的齿形参数经过适配调整，既保证了啮合过程中的顺滑度，又降低了3D打印成型的精度要求，即便是普通桌面级FDM打印机，使用常规工程材料也能打印出满足使用需求的零件。结构中所有需要配合的安装面都预留了合理的打印公差，无需二次打磨加工即可完成装配，轴承、紧固件的安装位都设计了对应的定位台阶，组装时零件不会出现错位偏移。

　　功能特性方面，该谐波传动单元可实现稳定的减速增扭效果，将Nema17步进电机的高转速低扭矩输出转换为低转速大扭矩输出，传动过程中背隙极小，能够满足小型机械臂关节、精密旋转工作台对传动精度的要求。经过实际耐久测试，采用PETG或ABS材料打印的结构件，在额定负载下可长时间稳定运行，不会出现齿面过度磨损、结构变形的问题；若采用PLA材料打印，仅适合低负载、短时间运行的演示场景，长时间带载运行易出现齿面磨损、结构蠕变的问题。

　　从应用场景来看，这款结构除了用于3D打印教学中的机械传动演示外，还可直接用于桌面级小型机械臂的关节传动、轻型自动化设备的旋转轴驱动、DIY数控设备的进给传动等场景，整体结构紧凑，轴向尺寸短，不会占用过多安装空间，同轴输入输出的布局也方便整机的结构排布，无需额外设计传动换向结构。在实际选型使用时，可根据具体的负载需求调整谐波部分的啮合预压量，既保证传动无间隙，又避免预压过大导致的转动阻力增加、电机负载过高问题；安装过程中需保证电机轴与谐波发生器的同轴度，避免偏心导致的传动卡顿、齿面异常磨损问题。

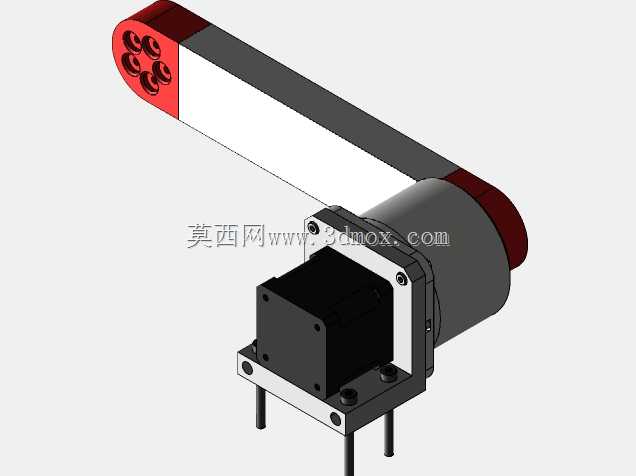

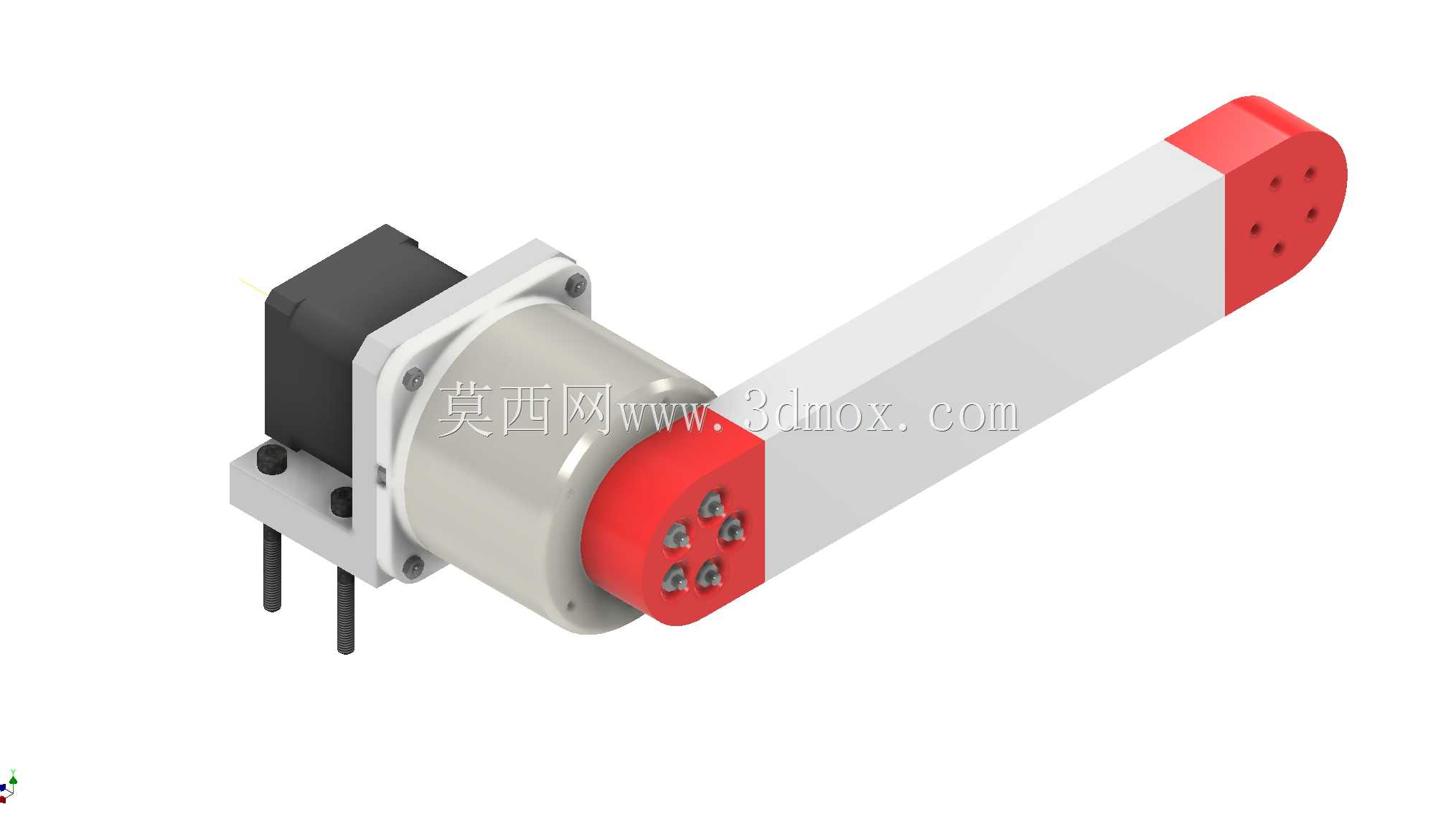

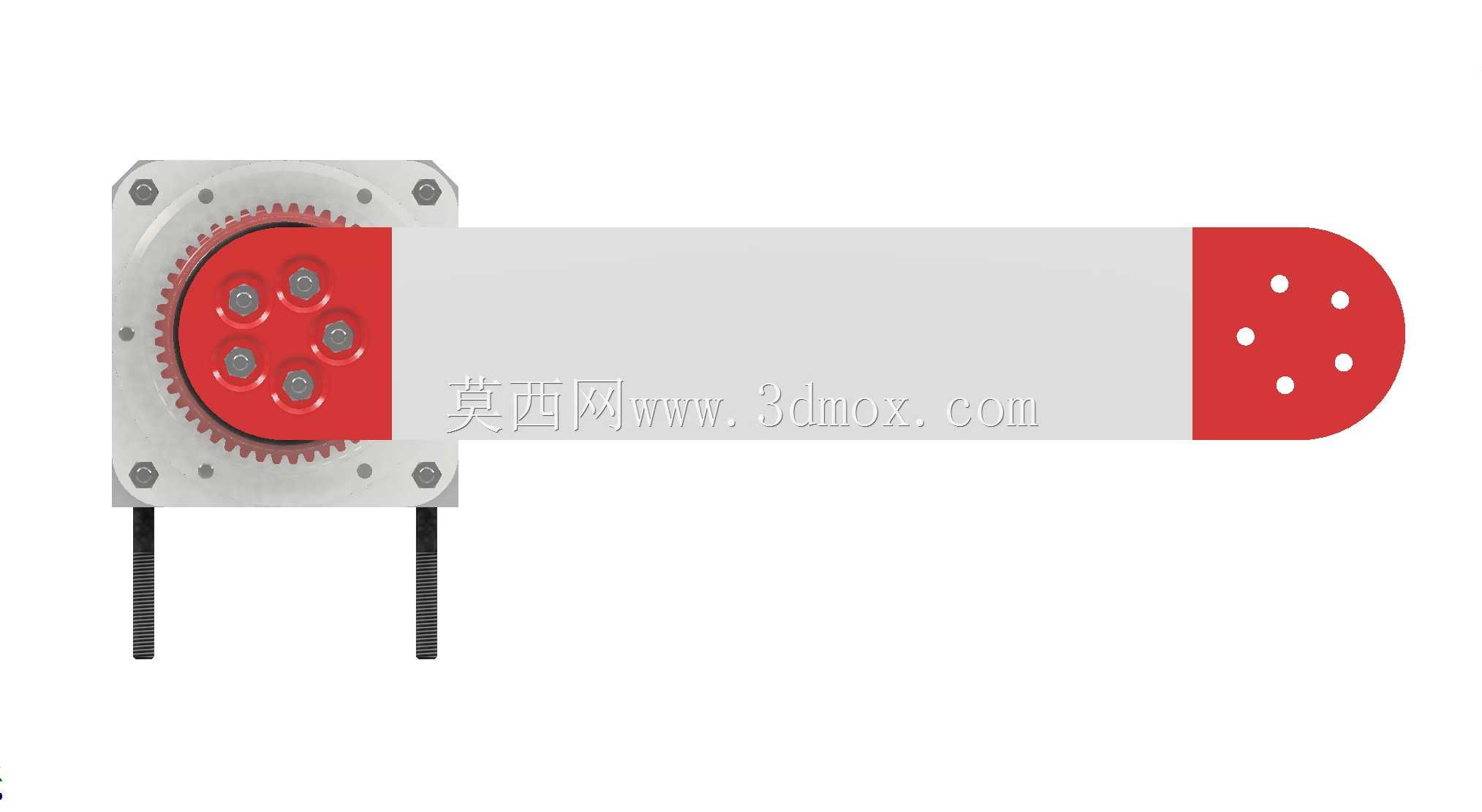

　　结构的连接臂部分采用矩形截面设计，相比圆形截面拥有更好的抗扭抗弯性能，臂身内部可预留走线空间，方便末端执行器的线缆穿过，让整体布线更加整洁。输出端法兰的连接孔采用对称排布设计，可适配多种不同规格的末端执行件安装，无需重新打孔即可快速更换不同的工作头，提升了结构的通用适配性。输入端的电机安装位还预留了编码器的安装空间，若需要实现闭环控制，可直接加装磁电或光电编码器，无需对结构进行额外修改。
