T形槽型材框架短工件辊道输送装置

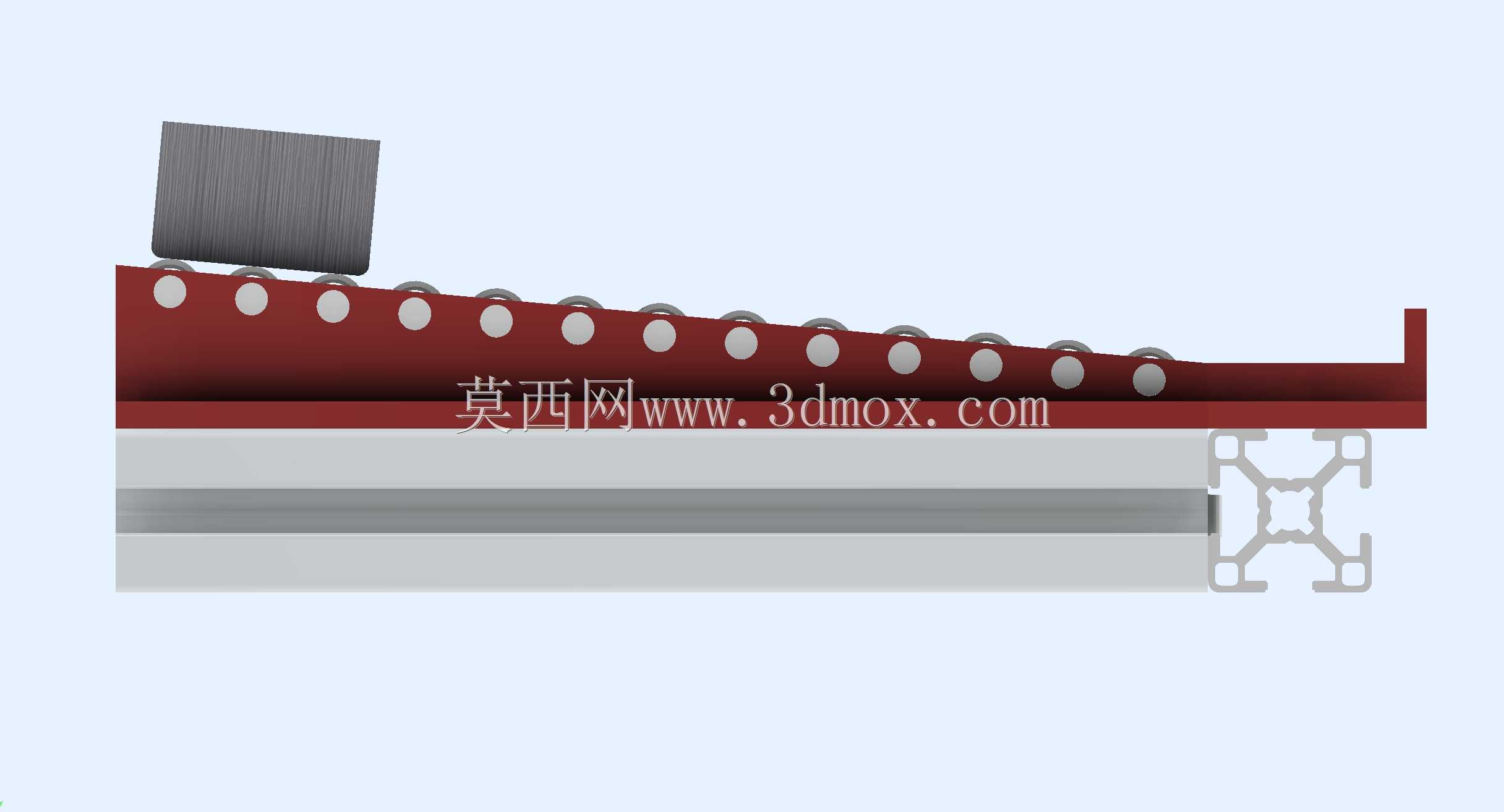

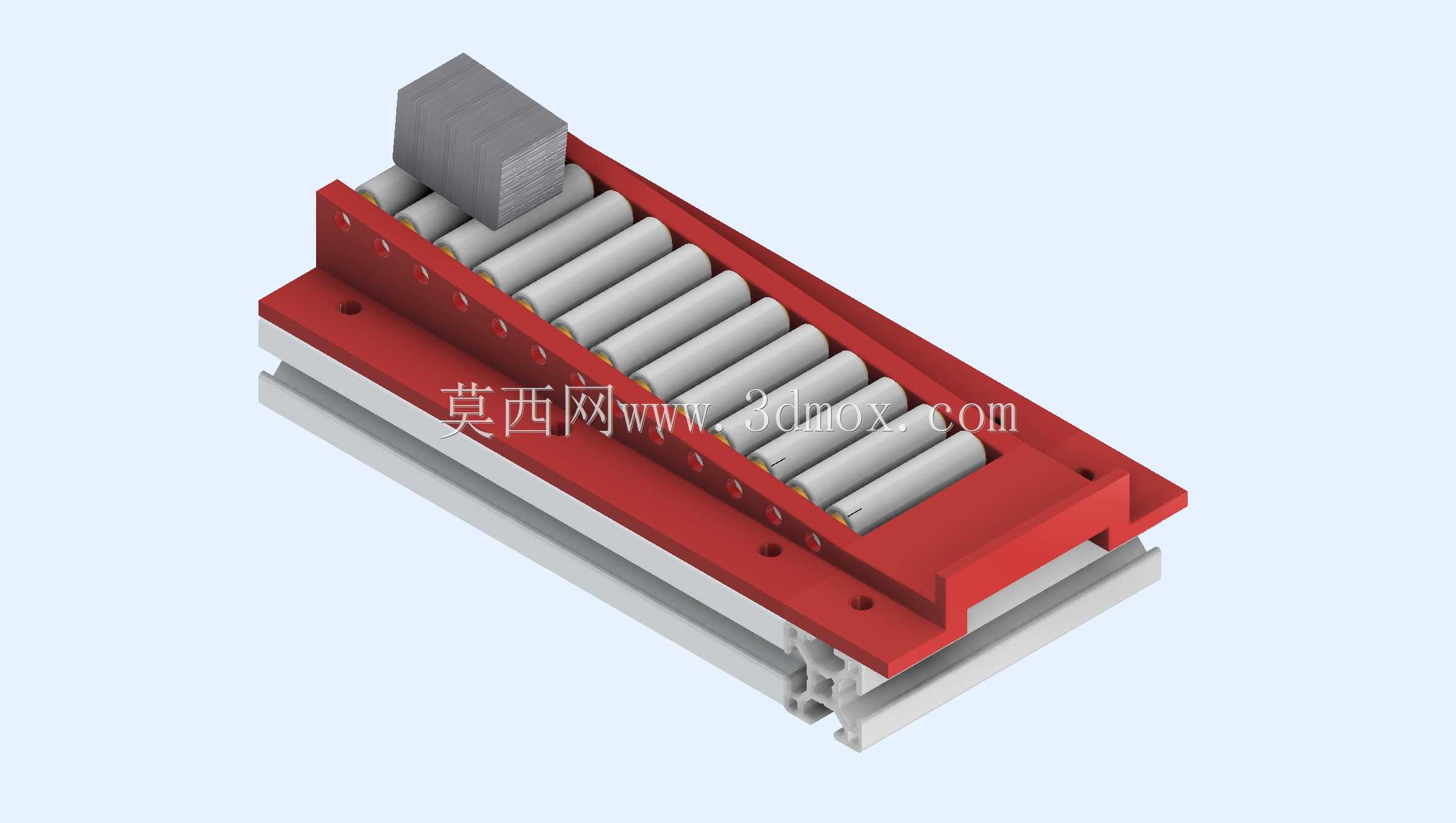

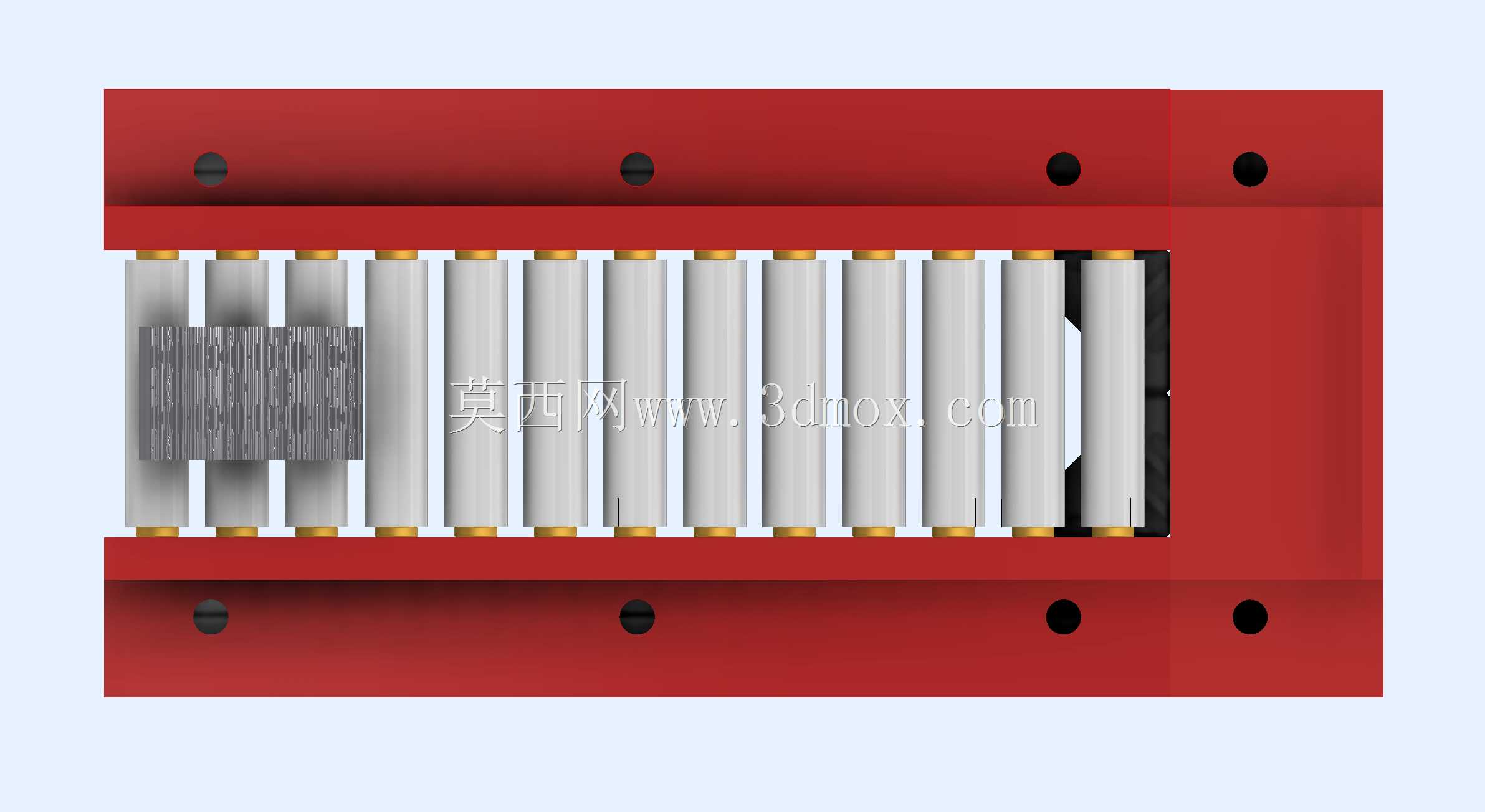

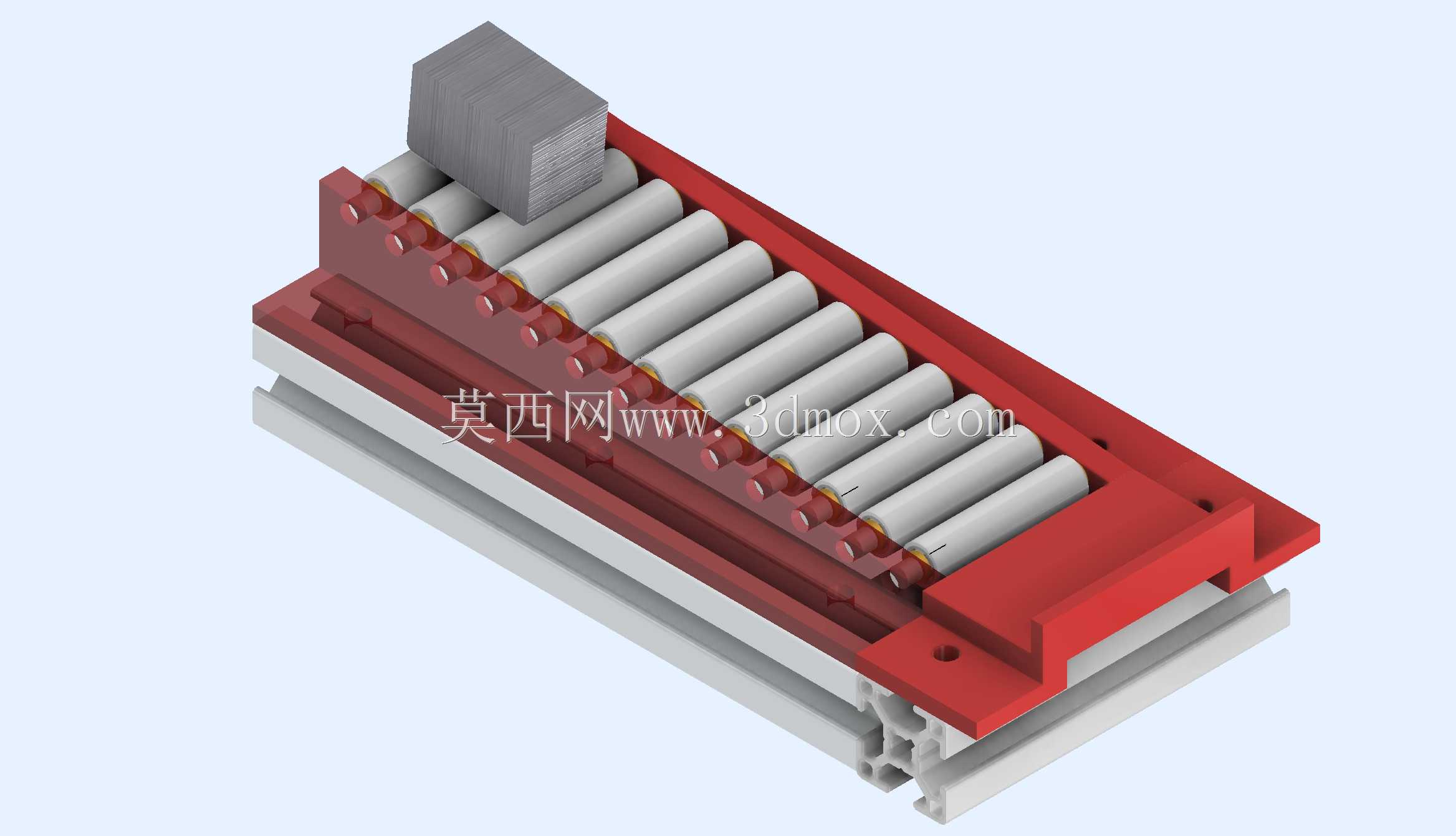

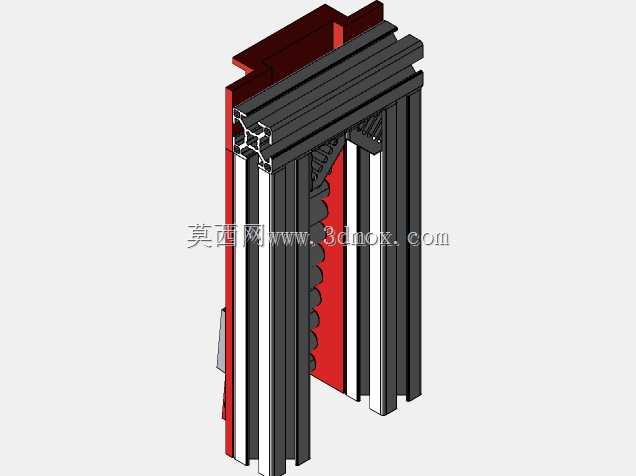

　　该辊道输送装置以30x30规格T形槽工业铝型材搭建主体承载框架，这类框架结构在轻工装配、电子零部件加工、小型五金件分拣产线中应用十分广泛，适配长度尺寸偏小的块状、盒类工件的工位间转运需求，可直接嵌入现有产线的铝型材机架体系，无需额外设计定制转接安装座，大幅缩短产线改造的设计与装配周期。装置核心输送面采用平行排布的无动力钢制辊筒作为承载接触面，单根辊筒两端通过内嵌轴承座固定在两侧红色阳极氧化处理的安装侧板上，侧板与底部铝型材框架通过T形螺栓直接卡入型材槽道完成锁紧，安装位置可沿型材长度方向灵活调整，适配不同长度规格的输送段拼接需求。驱动端采用平皮带摩擦传动结构，皮带贴合辊筒下侧圆柱面布置，通过摩擦力带动所有辊筒同步同向转动，

　　相比单辊链轮传动结构，该传动形式运行噪音更低，传动部件无外露润滑点，适配对洁净度有一定要求的电子、食品包装类车间工况，日常维护仅需定期检查皮带张紧度即可，无需频繁加注润滑脂。设计阶段通过动力学仿真验证了输送面与工件的接触摩擦特性，将滚轮与工件间的摩擦系数控制在0.002区间，既保证工件可随辊筒转动平稳前移，又避免摩擦系数过大导致工件表面出现划伤，尤其针对长度尺寸偏小的工件，仿真过程中重点验证了工件在辊筒间隙处的卡滞、翻转风险，通过优化辊筒排布间距，将相邻辊筒的中心距控制在工件最小输送长度的三分之二以内，从结构层面避免小尺寸工件卡入辊缝、或在输送过程中出现侧翻偏移的问题。装置底部设置有可调节高度的支撑脚结构，

　　可根据上下游设备的对接高度差调整整体输送面高度，调节范围覆盖±20mm，可适配多数桌面级装配工位、小型加工设备的进出料高度要求。两侧安装侧板预留有标准传感器安装孔位，可直接加装光电传感器、工件到位检测开关，实现与上下游设备的信号联动，满足自动化产线的启停控制、工件计数、堵料检测等功能需求。整体结构采用模块化设计思路，所有零部件均采用工业标准件，辊筒、皮带、铝型材、紧固件均可直接从市面采购替换，无需定制特殊加工件，后期维护成本极低。输送段的长度可根据实际产线需求通过增减辊筒数量、更换对应长度的铝型材框架进行灵活扩展，也可多段拼接形成长距离输送线，转弯段可搭配同规格的锥形辊筒段实现转向输送，适配不同布局的车间产线需求。在实际应用场景中，

　　该装置可用于小型注塑件的出料输送、电子元器件装配线的工位间转运、小型五金零件的分拣上料，相比皮带输送机，辊道结构的承载能力更强，可输送单重5kg以内的硬质工件，且输送面镂空结构便于加工过程中的碎屑、冷却液直接下落，适配小型机加工设备的出料输送场景，不会像平皮带结构出现碎屑嵌入皮带与辊轮间隙导致皮带磨损加快的问题。安装过程中仅需保证两侧安装侧板的平行度公差控制在0.5mm/m以内，即可保证所有辊筒转动顺畅无卡滞，皮带张紧度调整至按压皮带中部下沉量为10-15mm即可达到最佳传动效果，避免张紧力过大导致辊筒轴承负载过高缩短使用寿命，也可防止张紧力不足出现皮带打滑、输送速度不均的问题。
