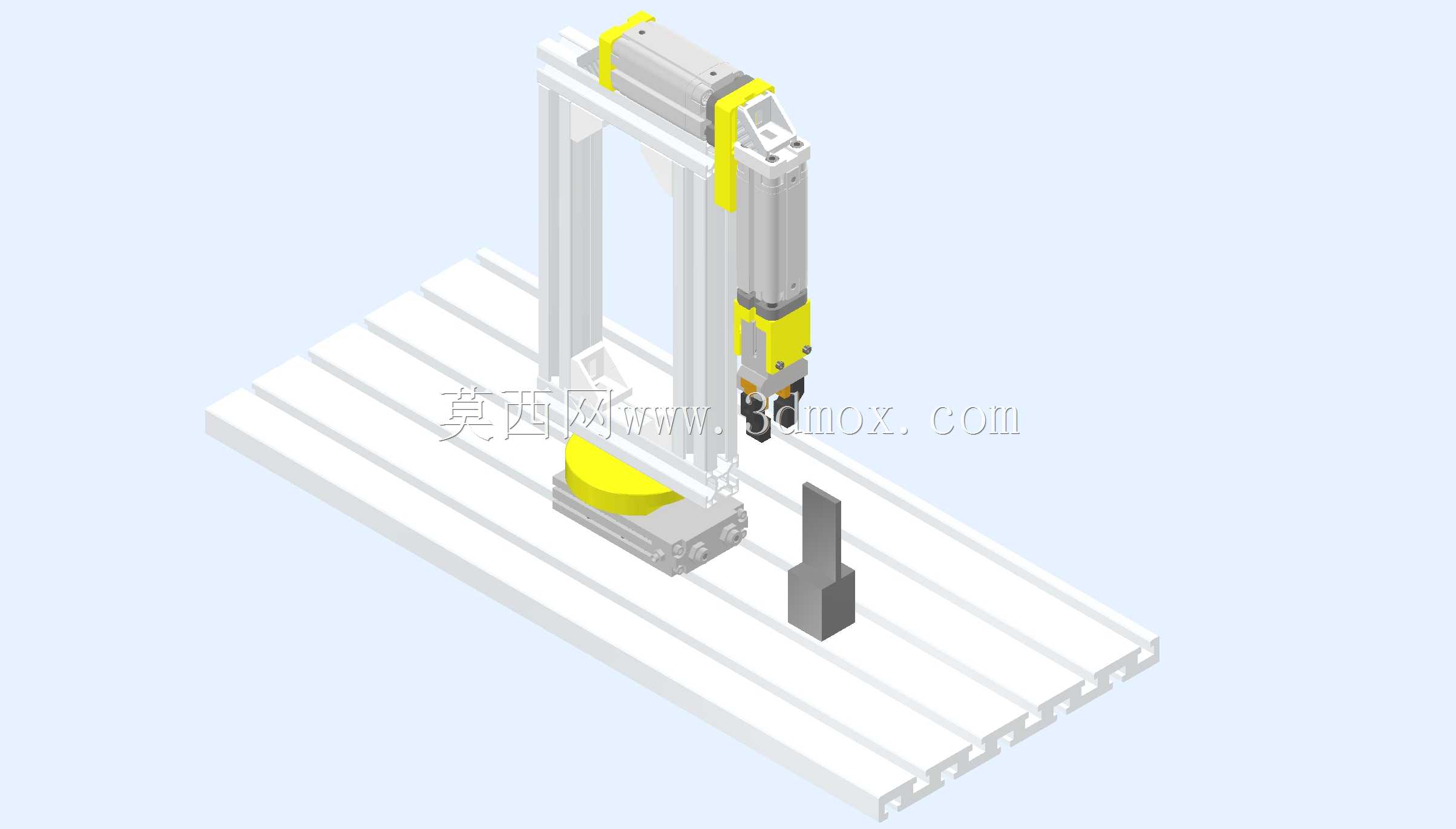

基于Festo与Metalworks执行器的拾取放置机构

　　这套拾取放置机构的设计，最初是面向小尺寸工件的工位间短距离转运需求，常见于3C电子小零件装配、小型五金件分拣、实验室样件转移这类对节拍要求不算极高，但对机构灵活性、改造成本控制有明确要求的场景。区别于大型桁架机械手的重载长行程设计，这套机构的定位是轻载、小范围作业，适配0.5kg以内的小型工件搬运，在桌面级工作站、紧凑型装配线的工位衔接环节有很高的适配性。

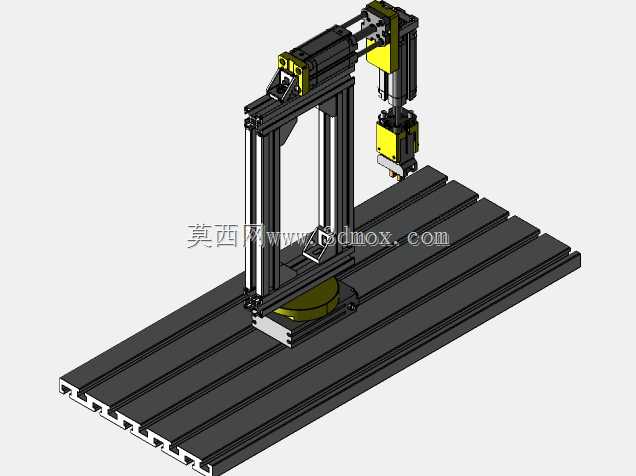

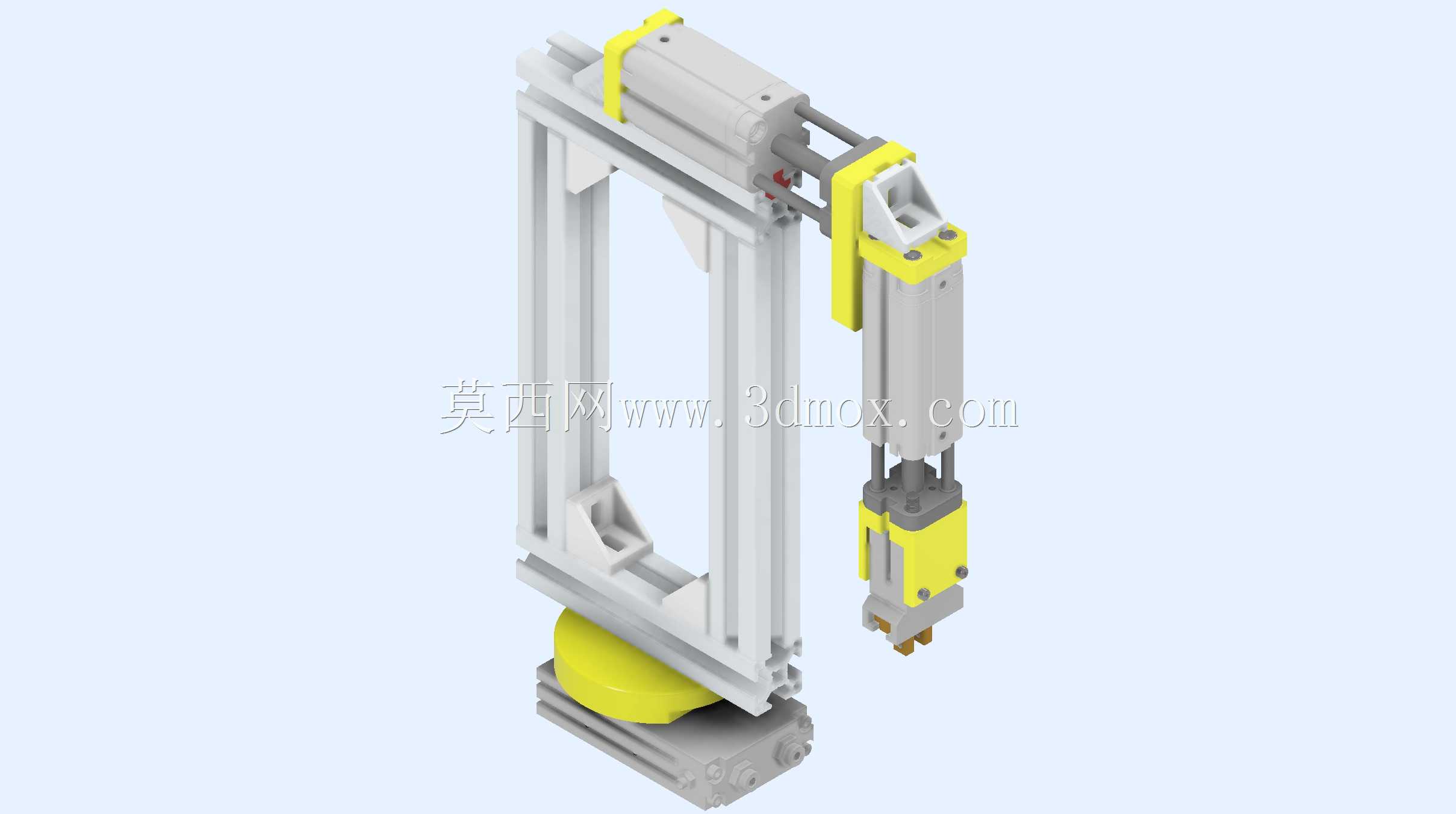

　　从结构组成来看，整套机构的承载基底采用30x30规格的T形槽铝型材搭建，型材自带的角块连接结构省去了大量定制焊接件的加工工序，安装时仅需通过标准T型螺栓、角码即可完成机架的拼接固定，后期调整工位高度、拓展安装附件时，无需对主体结构做破坏性改动，这也是小型自动化工作站优先选用工业铝型材做基底的核心原因。型材顶面预留的通长T形槽，一方面可以作为执行器组件的安装调节轨道，方便根据实际工位的物料位置调整拾取点的坐标，另一方面也可以预留位置安装传感器、拖链、管线固定座等附属配件，无需额外在型材上打孔攻丝，大幅压缩现场安装调试的周期。

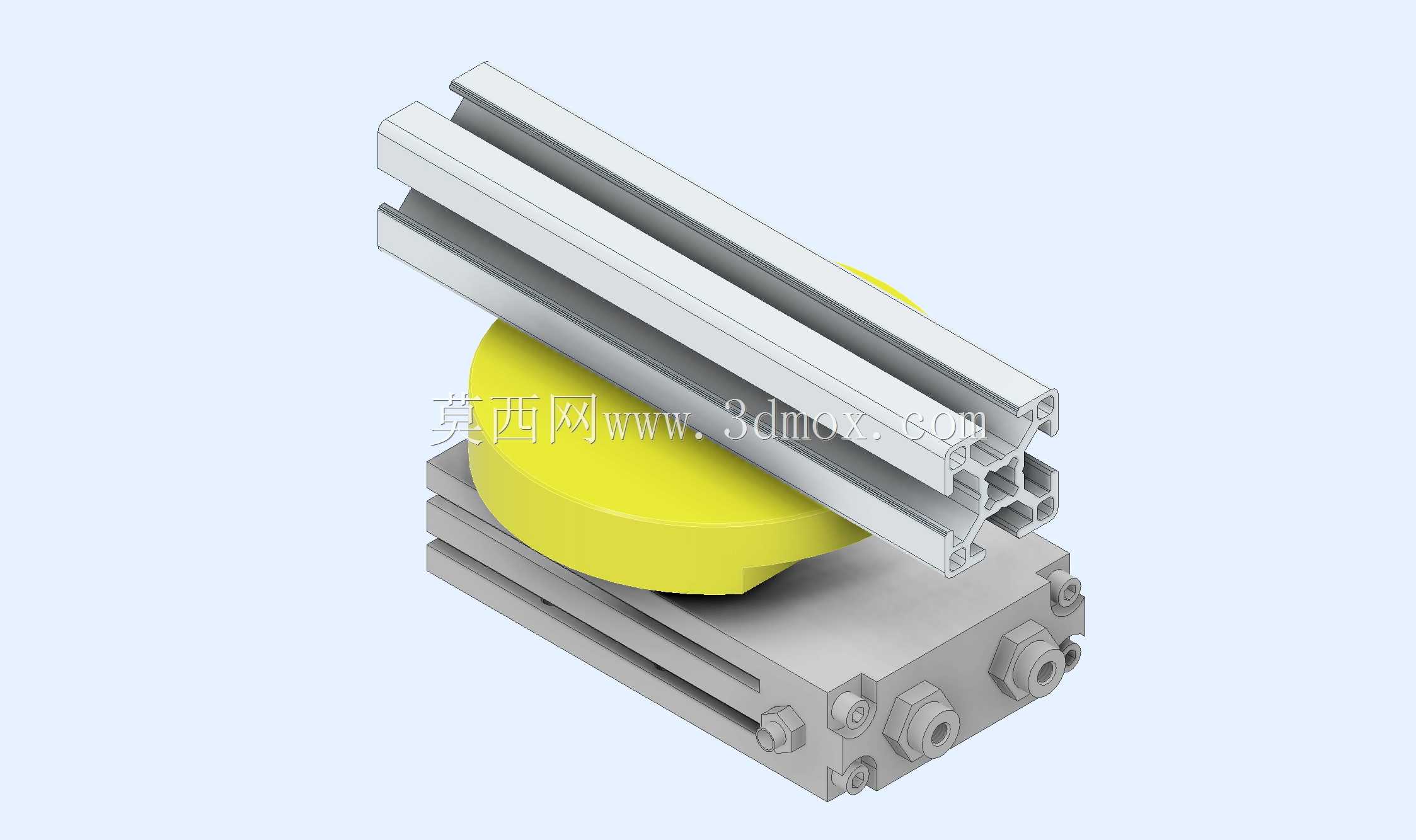

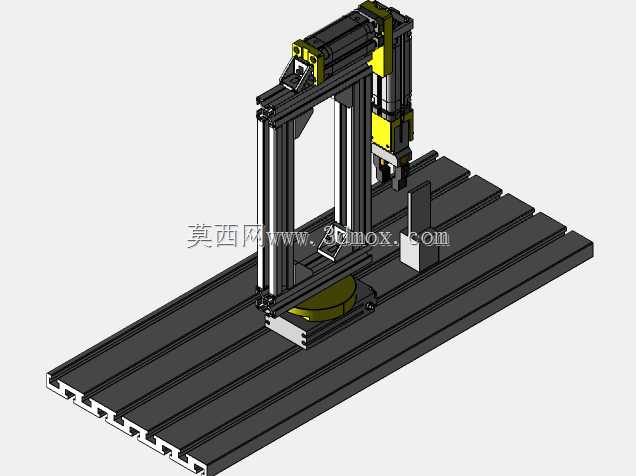

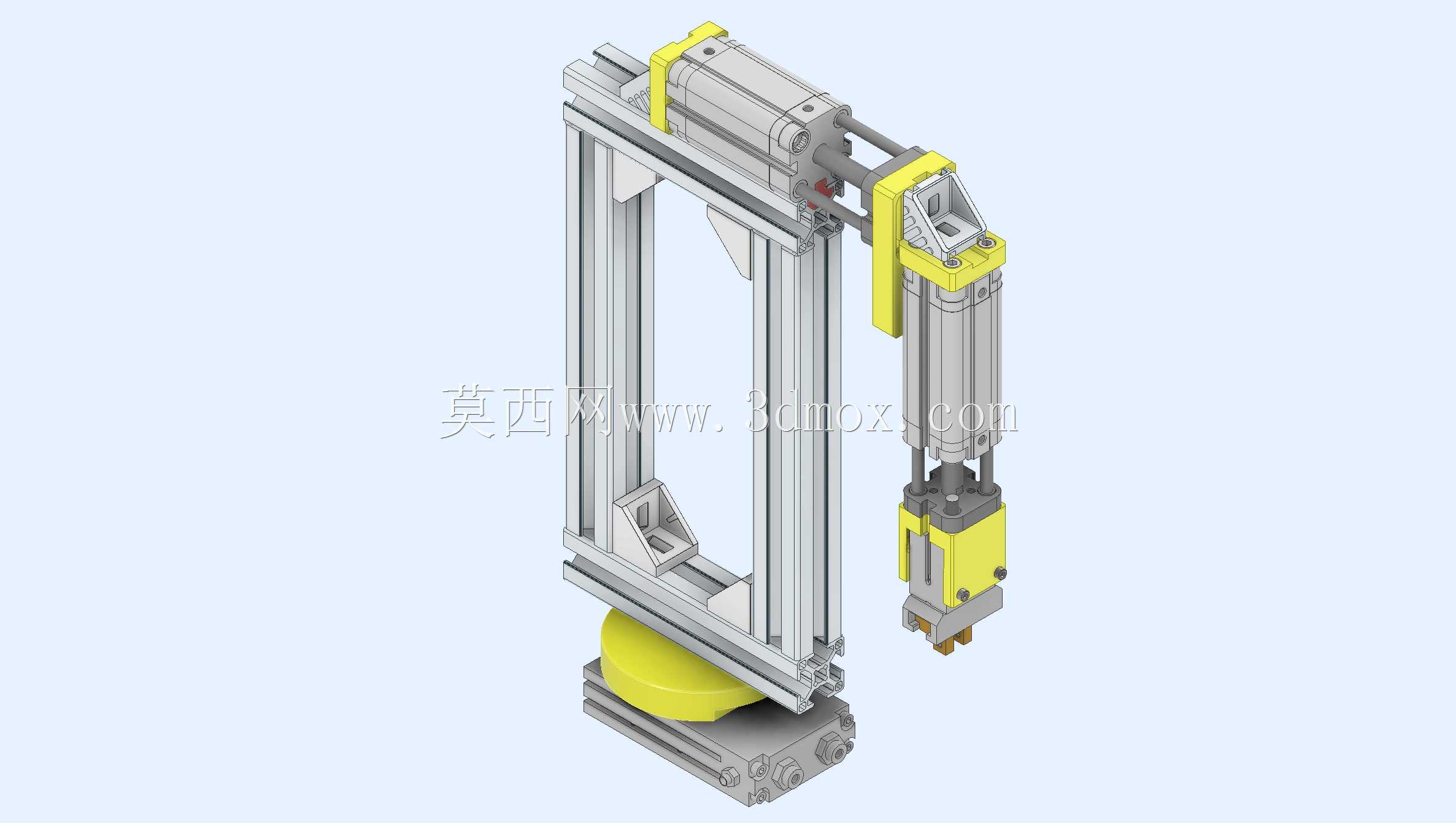

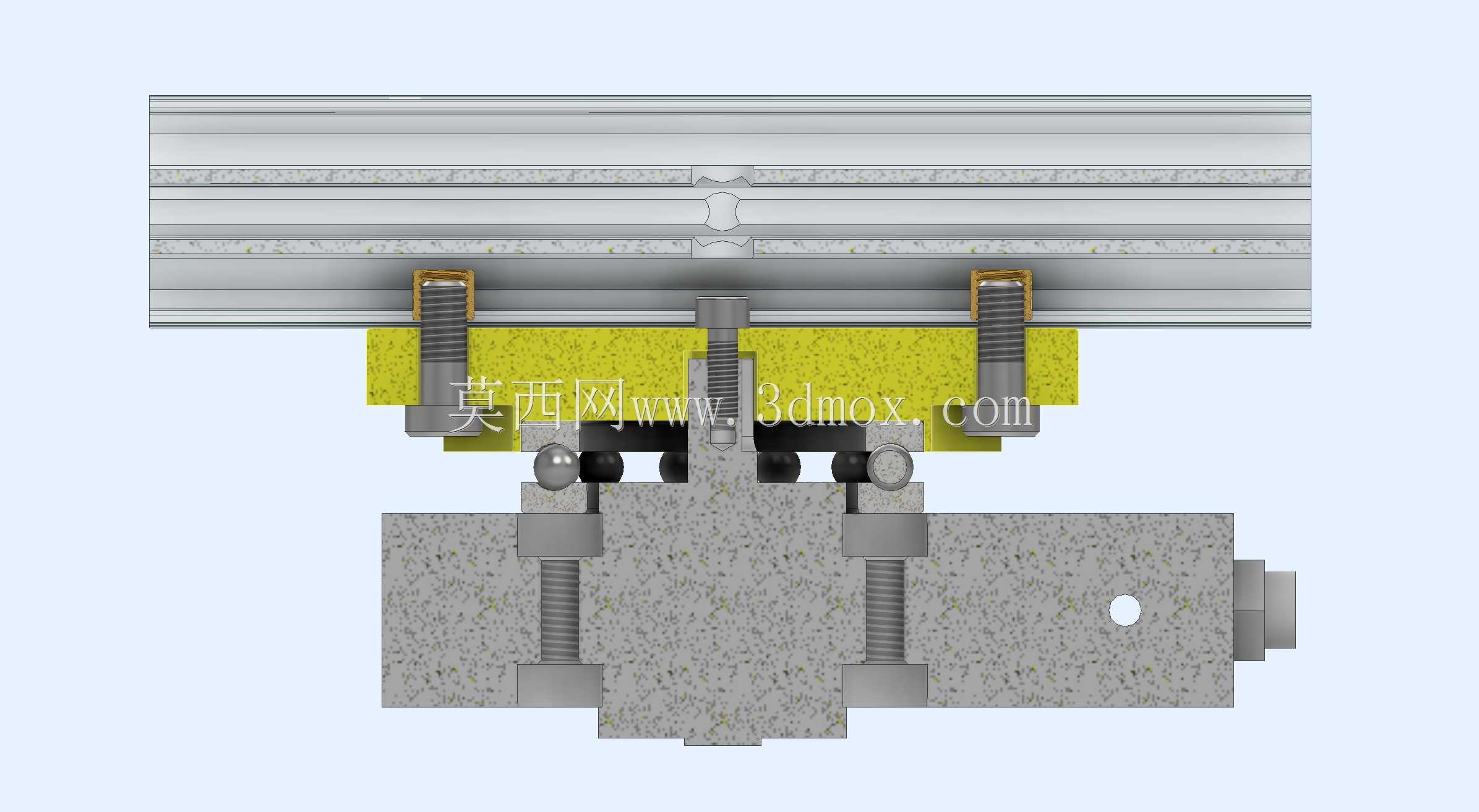

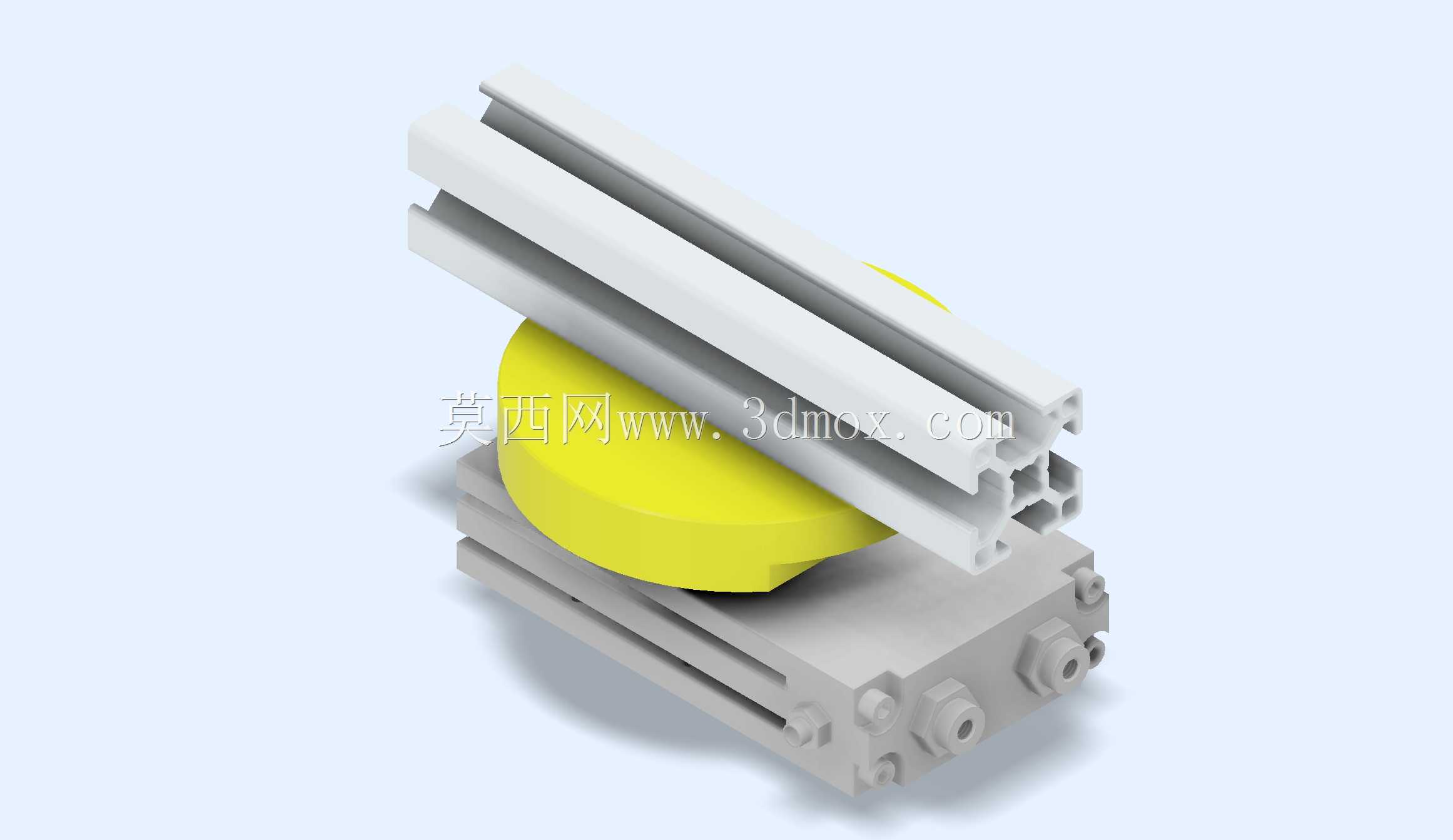

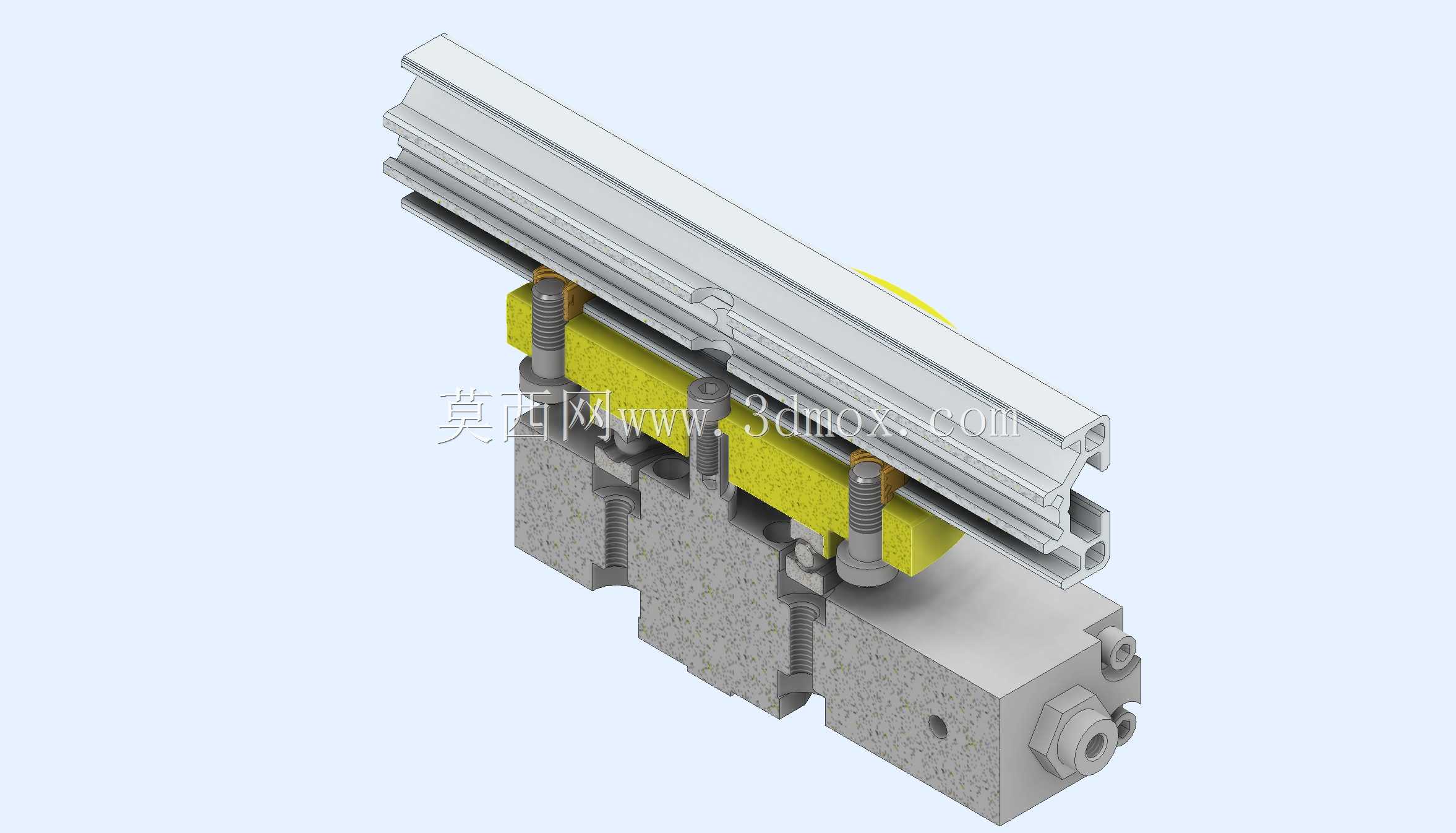

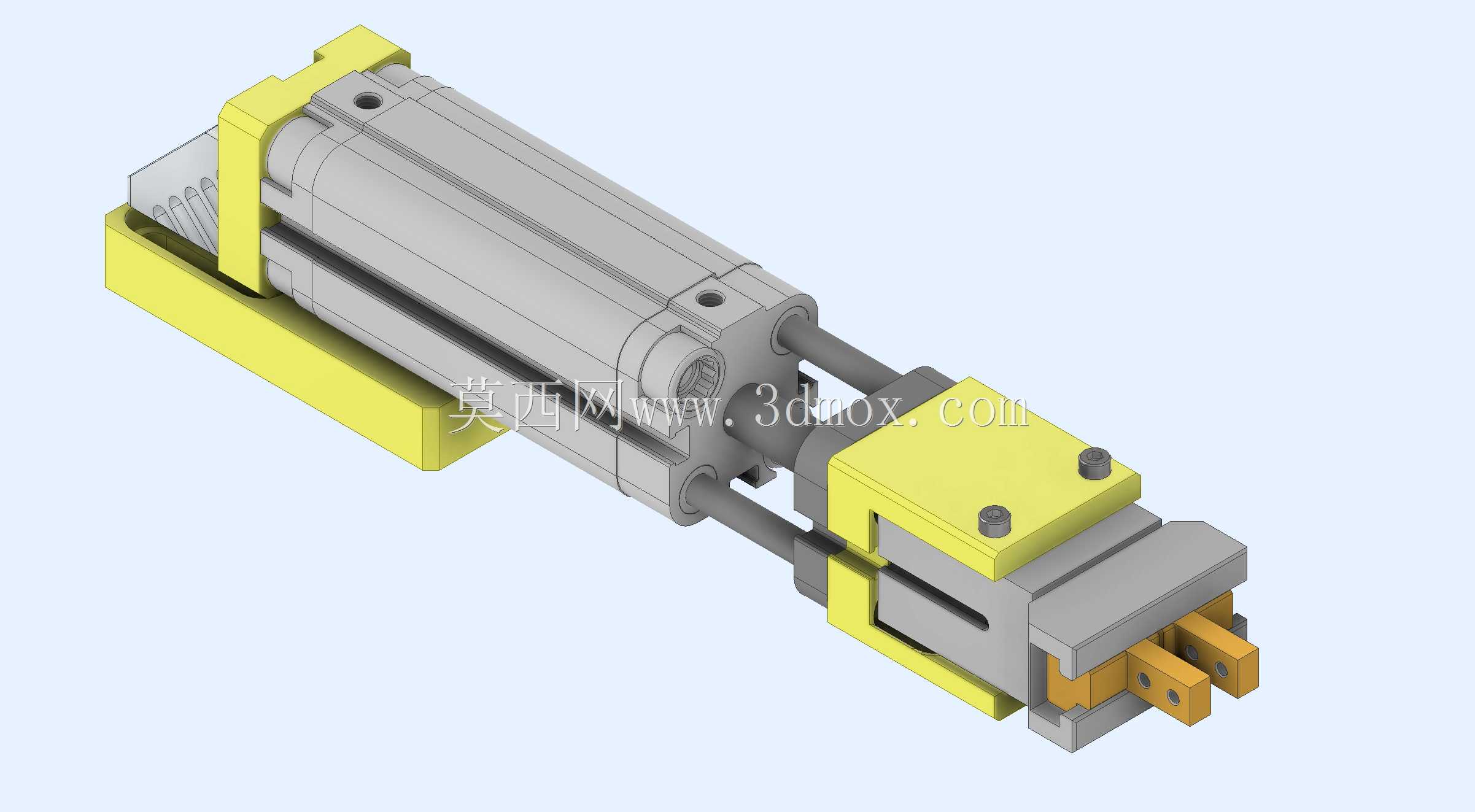

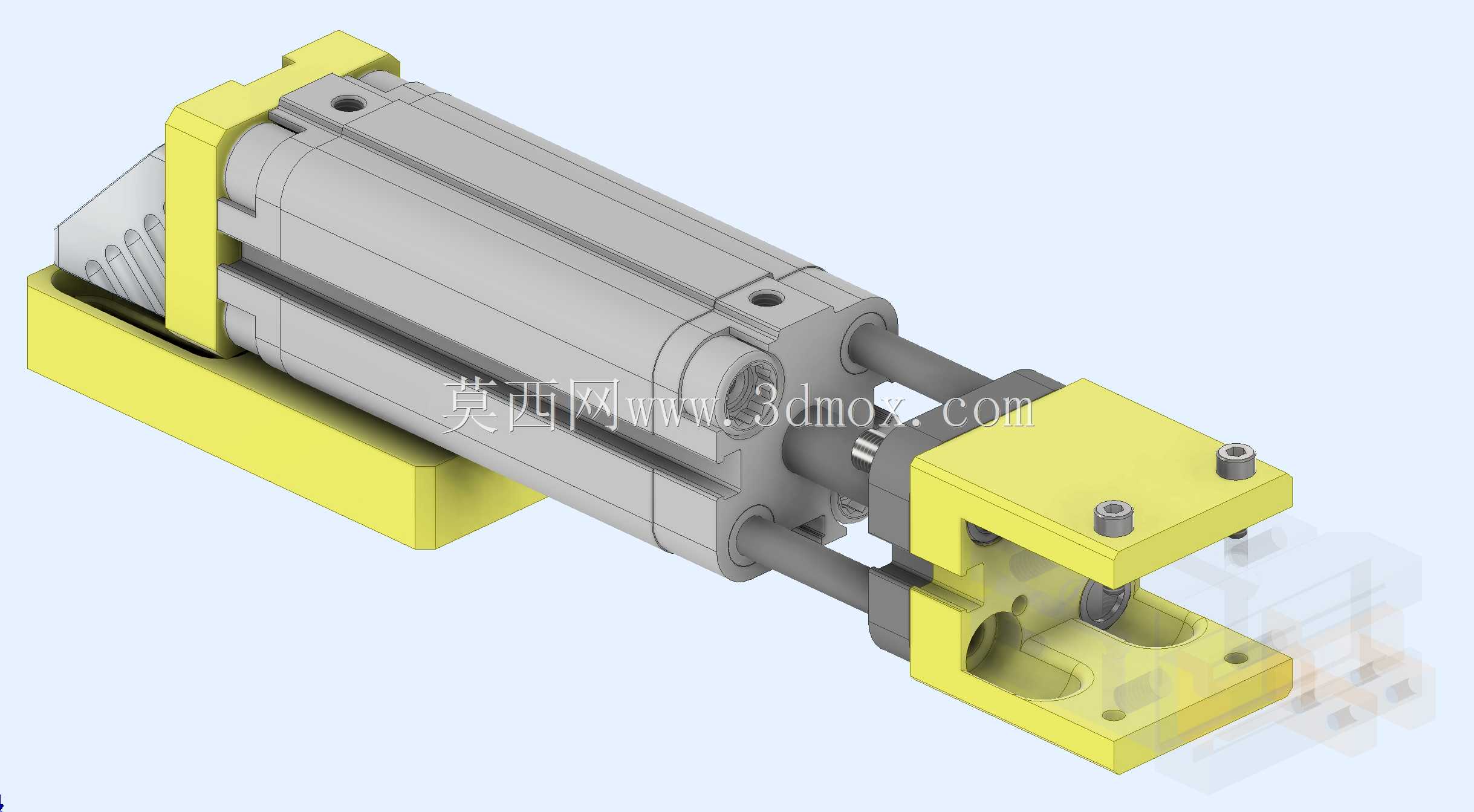

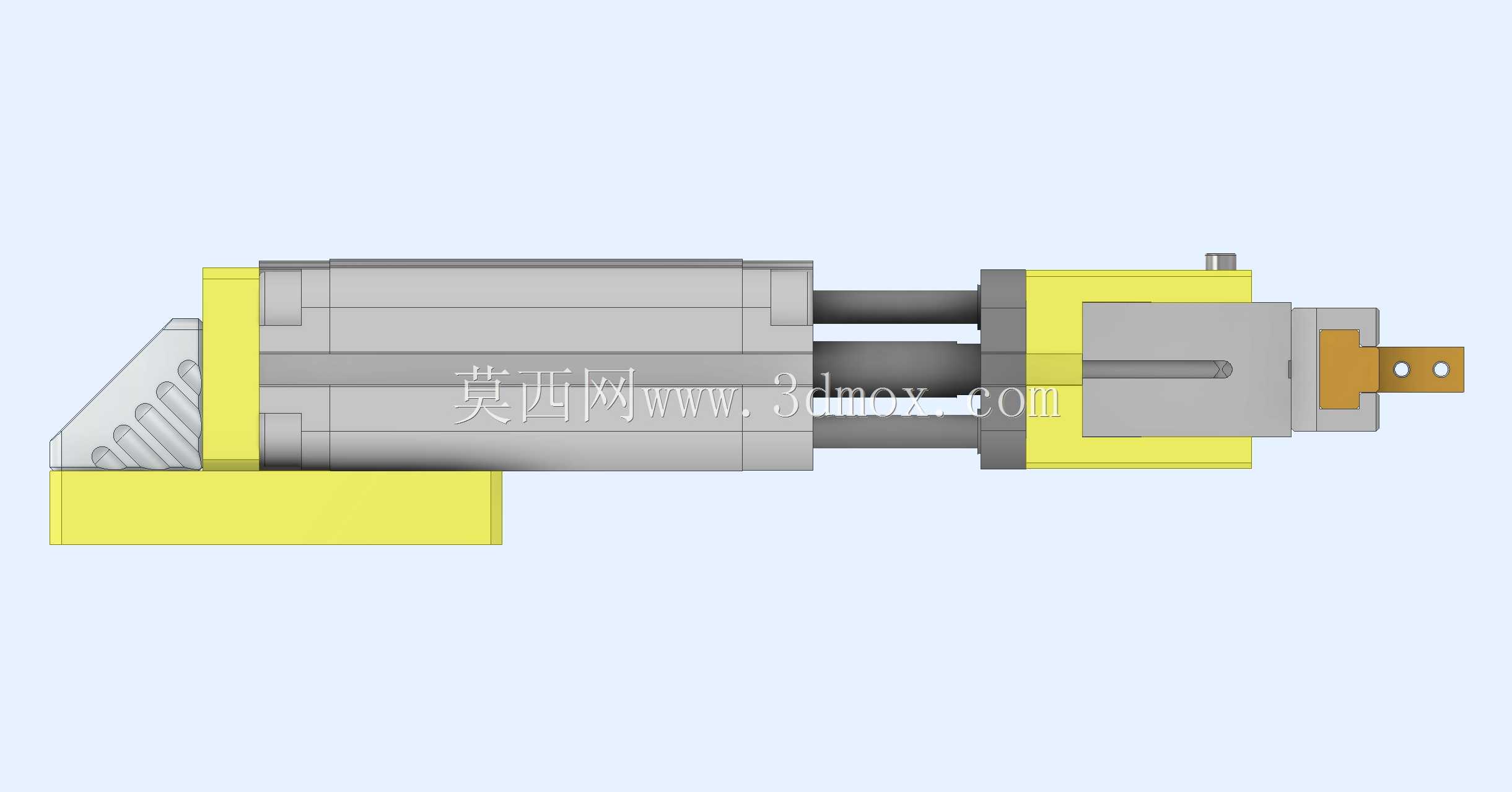

　　执行端的核心驱动组件选用了Festo与Metalworks的气动执行器，这类气动元件在工业现场的普及度极高，配件供应充足、维护门槛低，相比伺服电缸的方案，气动驱动的成本更低、响应速度更快，适合短行程的往复直线运动场景。竖直方向的执行器负责完成拾取头的升降动作，搭配底部的拾取夹具，可以完成工件的抓取、提升、横移、下放的完整动作循环；考虑到3D打印零件的快速适配特性，整套机构中执行器与机架的连接块、拾取头的安装座都采用了3D打印制作，这类非核心受力的连接零件用3D打印加工，既可以减少机加工零件的开模、编程成本，也能在现场调试时快速修改结构尺寸，适配不同规格的执行器安装孔位，最大程度降低非标设计的迭代成本。

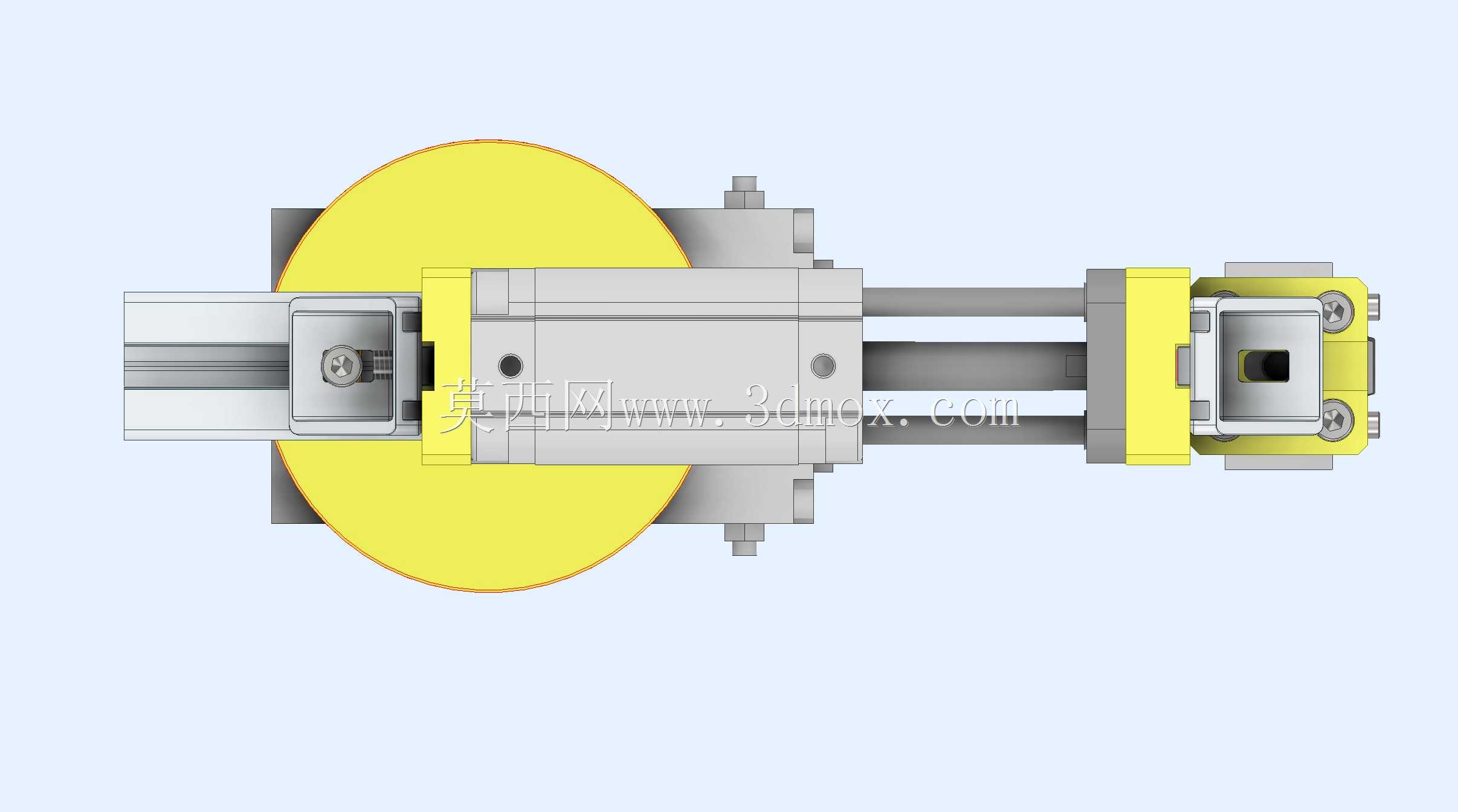

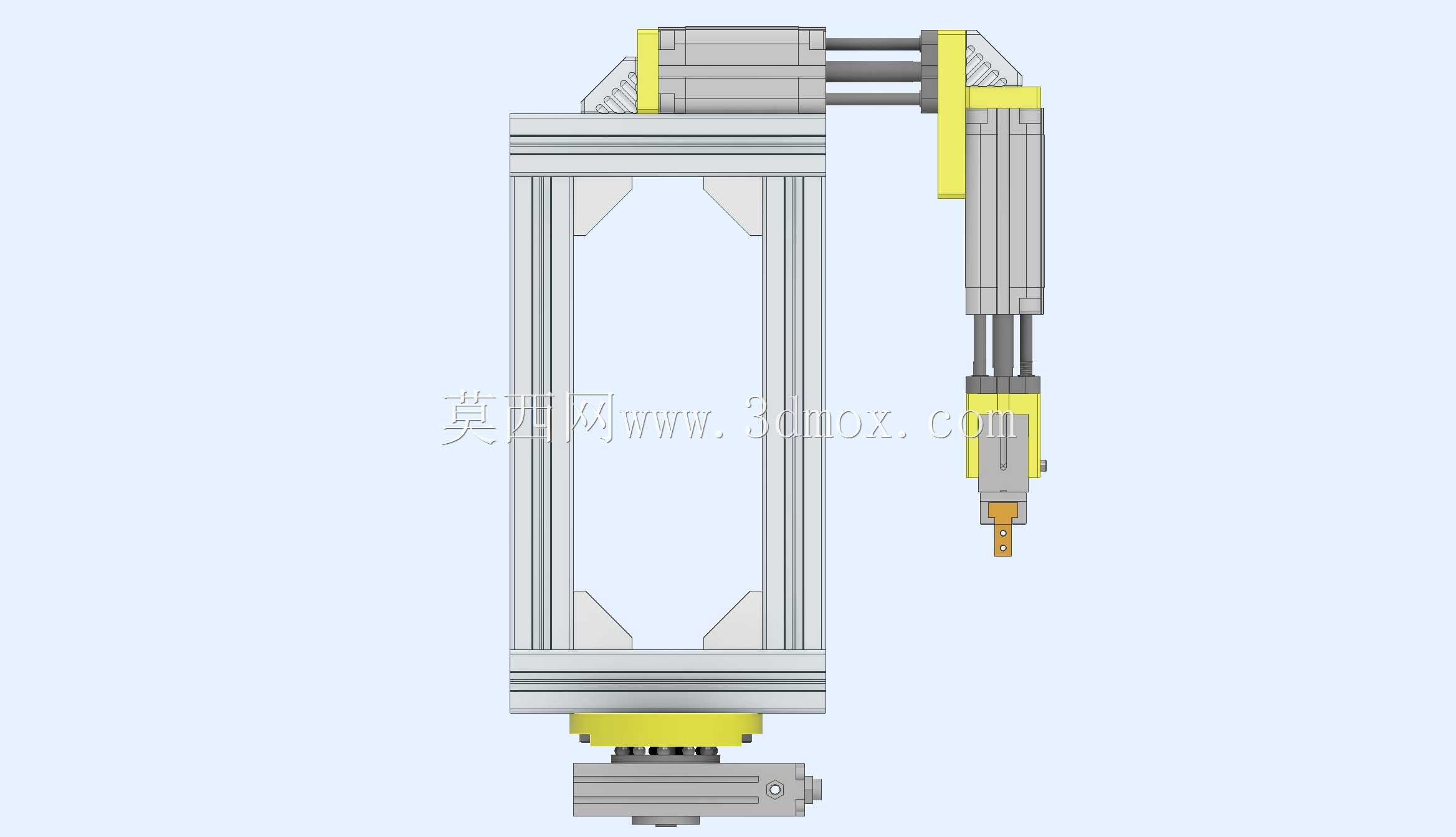

　　在安装边界的设计上，整套机构的底座铝型材平台预留了足够的安装孔位，可以直接固定在标准铝型材工作台上，也可以通过脚轮组件移动布置在不同的工位旁；机构的横向作业范围覆盖底座上方300mm以内的区域，竖直方向的升降行程根据所选气动执行器的规格可在100-200mm区间调整，整体外轮廓尺寸控制在400mm300mm500mm以内，不会占用过多的工位空间，适合在紧凑的车间布局中灵活布置。

　　设计过程中特意简化了支撑结构的数量，仅保留必要的受力支撑件，减少整体的零件数量，一方面降低了机构的整体重量，方便搬运移位，另一方面也减少了装配环节的累计误差，提升机构运行的稳定性。气动回路的设计预留了标准的快插接口，现场接入压缩空气气源后，搭配简单的电磁阀控制即可实现动作循环，无需复杂的控制系统调试，对于没有复杂自动化编程能力的小型加工车间也能快速上手使用。在工况适应性上，这套机构可以根据实际拾取的工件类型更换末端拾取头，比如搭配真空吸盘可以拾取平整表面的薄片类零件，搭配平行夹爪可以拾取带规则外形的块状零件，不需要改动主体机架结构，仅需更换末端执行组件即可适配不同的作业需求，灵活度远高于定制化的专用拾取机构。

　　从实际使用的角度出发，这类小型拾取放置机构不需要做专门的地基固定，对安装现场的地面平整度、空间高度都没有严苛要求，在小批量多品种的柔性生产场景下，能够快速完成工位的搭建与调整，相比人工拾取放置的方式，既可以保证动作的一致性，避免人工操作带来的工件磕碰、位置偏差问题，也能在重复性的简单搬运环节替代人工，降低操作人员的重复劳动强度。整套结构的所有受力部件都经过了载荷校核，铝型材机架的刚性足以支撑气动执行器的往复运动冲击，连接部位的紧固件都采用防松设计，长时间运行也不会出现结构松动、位置偏移的问题，日常维护仅需要定期检查气动管路的密封性、执行器的润滑状态即可，维护成本远低于复杂的伺服驱动机械手。
