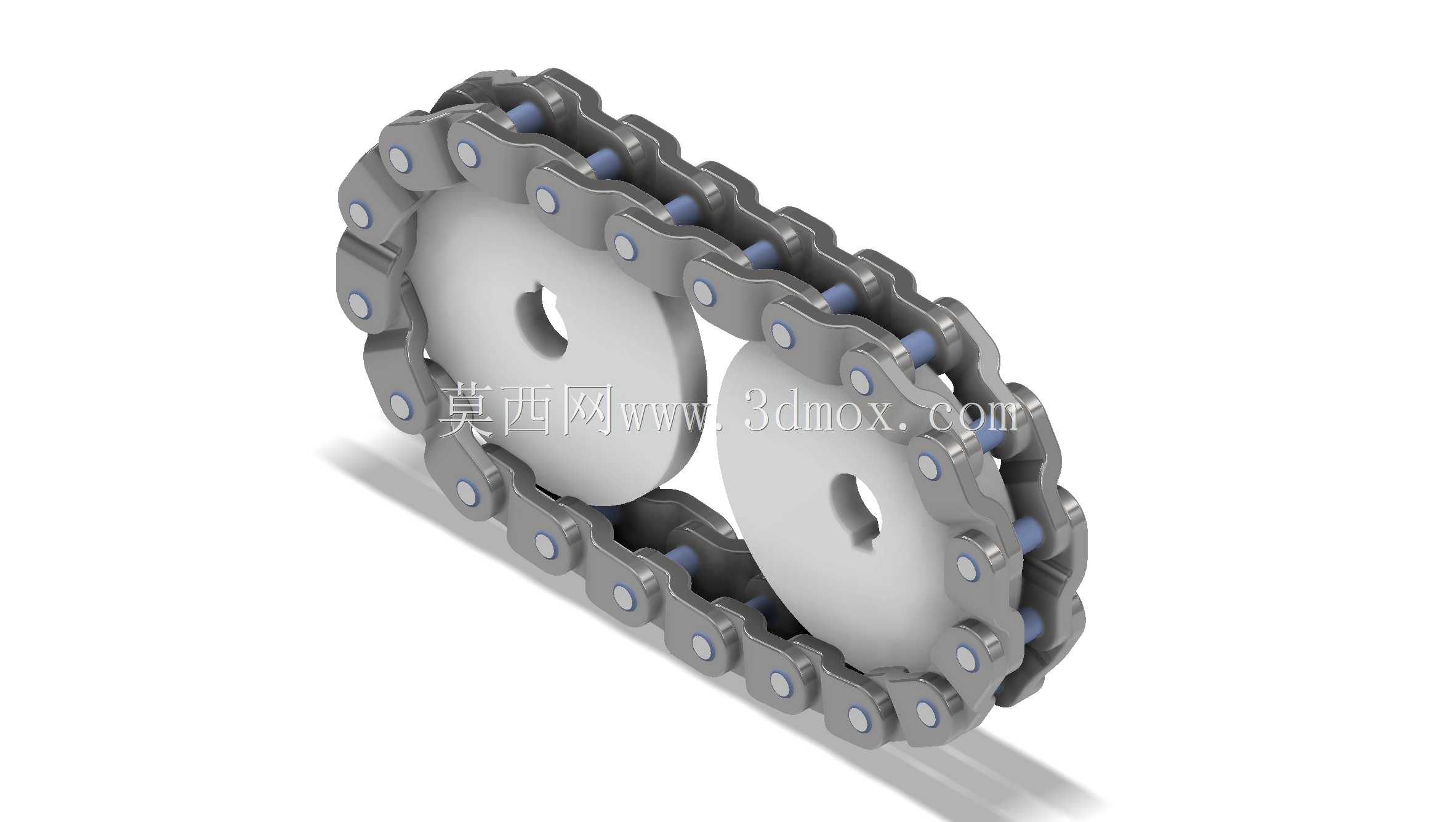

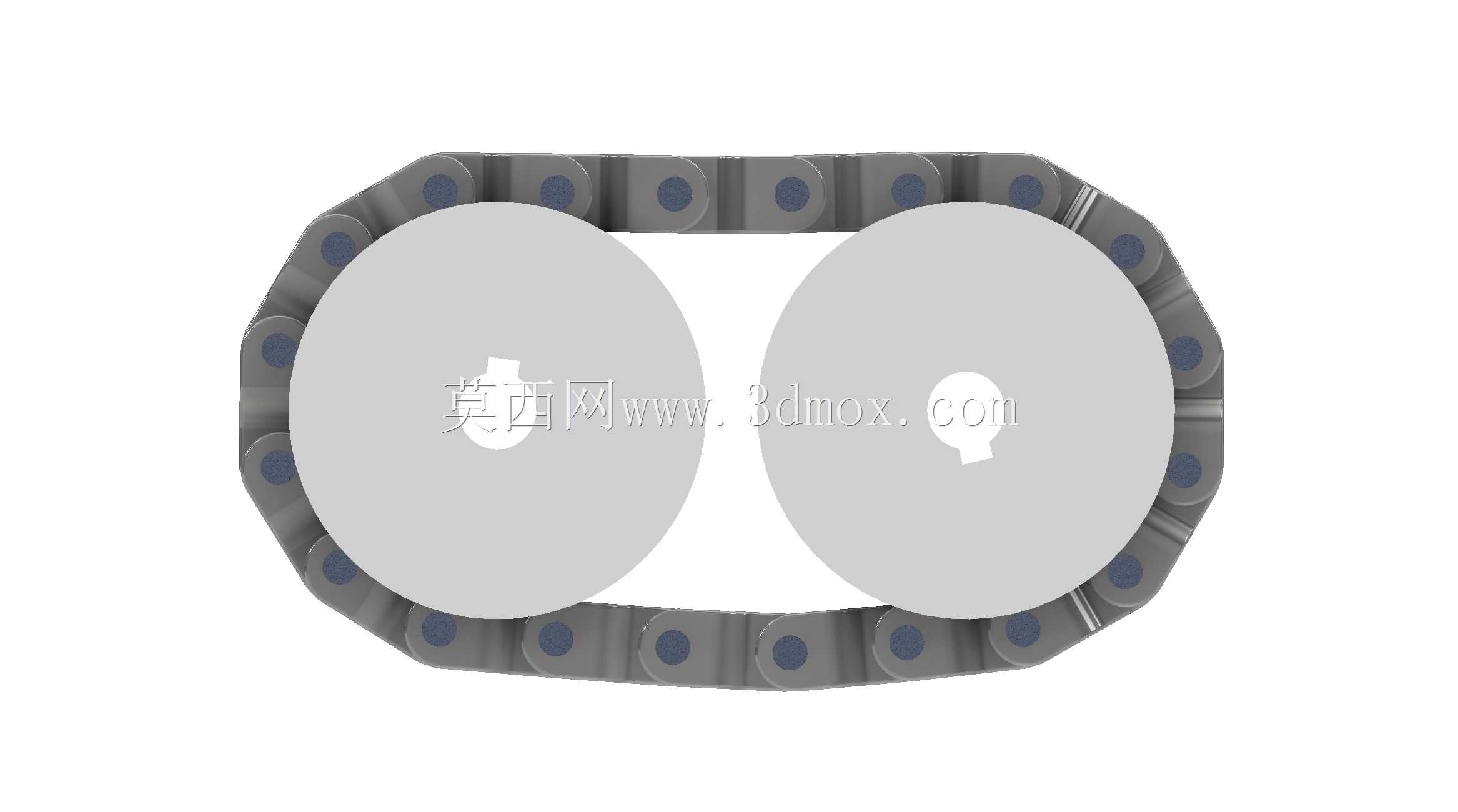

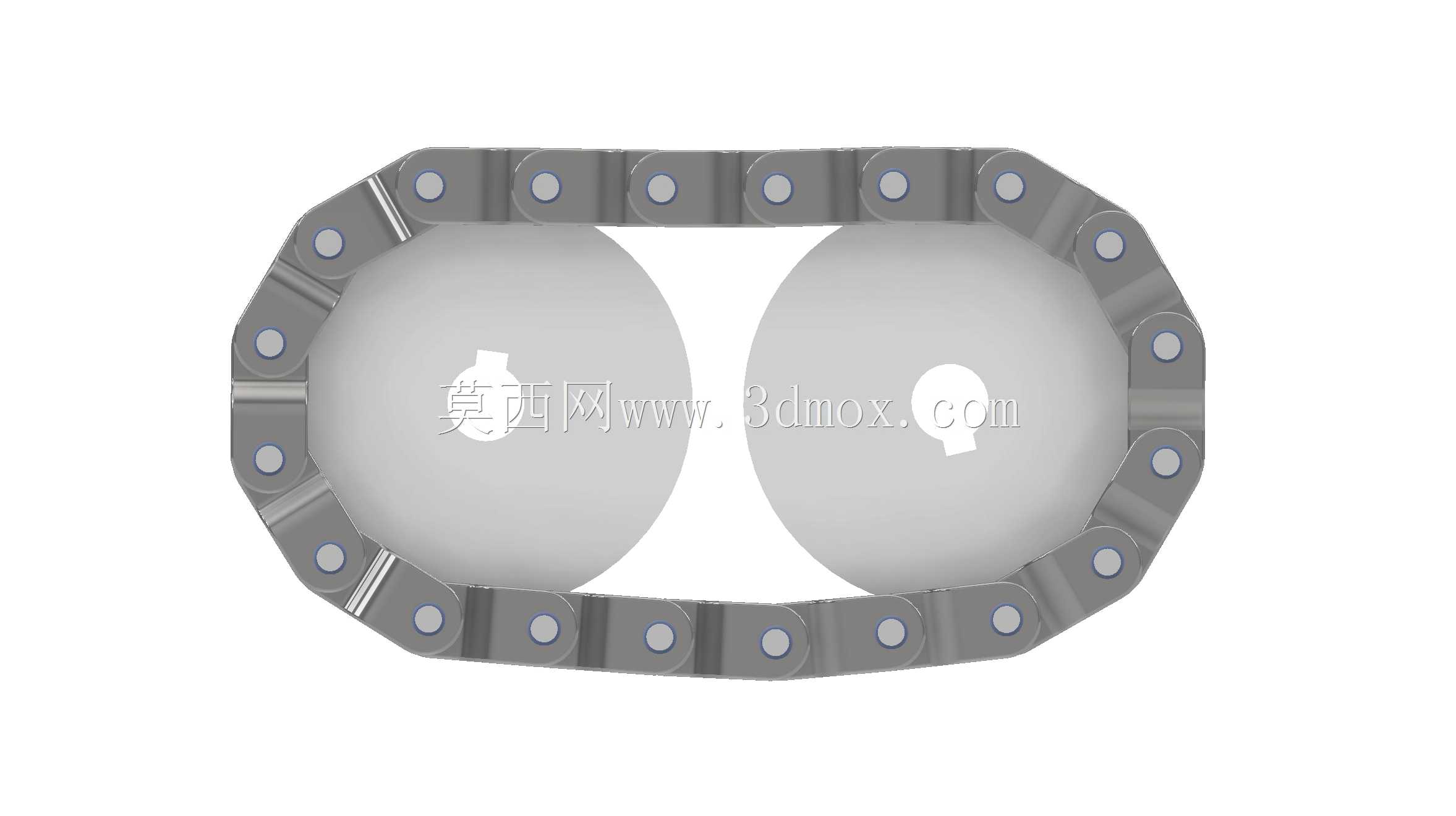

双链轮滚子链传动动态演示结构

　　这套链传动结构采用标准双链轮搭配滚子链的布局形式，在各类输送设备、轻工机械、农用机具的动力传递环节应用十分广泛，区别于齿轮传动的紧凑中心距要求，链传动可适应两轴中心距较大的动力传递场景，同时能在多粉尘、高湿度、存在轻度油污的恶劣工况下保持稳定的传动效率，不会像带传动那样出现长期运行后的打滑丢转问题，也不会因瞬时过载出现传动失效。从结构设计逻辑来看，两个链轮的齿形参数完全匹配配套滚子链的节距要求，链轮中心孔预留了标准轴径安装位，可直接与动力输出轴、负载输入轴配合，键槽位置按照通用传动件的标准尺寸设计，无需额外改制即可完成装配。滚子链的链节采用外链板、内链板、销轴、套筒、滚子的经典叠装结构，每个链节的铰接间隙控制在合理范围内，

　　既保证链条绕入链轮齿槽时的弯折灵活性，又避免间隙过大导致的传动冲击与回程抖动。在安装边界层面，两链轮的中心距设置符合链传动的常规设计规范，既不会因中心距过小导致链条包角不足、啮合齿数过少加剧齿面磨损，也不会因中心距过大造成链条运行过程中垂度过大、出现上下拍击的异响问题。链条张紧度预留了合理的垂度余量，适配常温工况下链条运行发热后的伸长量，无需频繁调整张紧机构即可维持稳定运行。这套动态演示结构直观还原了链传动被从动轮拖动时的运行状态，可清晰观察到链节与链轮齿槽的啮合过程、链条直线段的运行轨迹、绕入绕出链轮时的弯折动作，能帮助结构设计人员快速理解链传动的运动特性，在进行输送线、传动系统选型时，可直接参考这套结构的链轮齿形参数、

　　中心距比例、链条规格匹配逻辑，校核自身设计中的传动比匹配、安装空间预留、张紧机构布置是否合理。不同于非接触式传动的结构，链传动属于啮合传动，平均传动比保持恒定，传递相同扭矩时整体结构尺寸比带传动更小，作用在轴上的径向载荷也更低，可有效降低支撑轴承的选型规格，压缩整套传动单元的成本。在实际设备应用中，这类链传动结构常被用于低速重载的动力传递场景，比如生产线的工件输送辊道驱动、农用机械的行走动力传递、小型起重设备的提升机构驱动，设计时需要注意链轮的齿面硬度匹配，长期重载运行场景下需对链轮齿面做淬火处理，提升耐磨性能，链条铰接位置需预留润滑通道，定期加注润滑脂降低铰接副的磨损速率，延长整套传动结构的使用寿命。从建模细节来看，

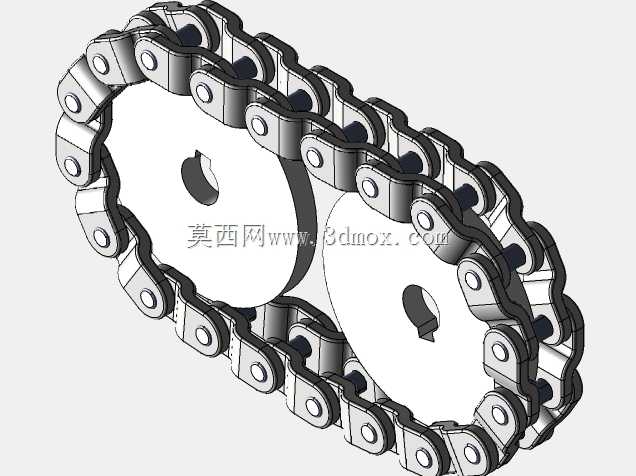

　　每个链节的零件都按照实际加工尺寸构建，外链板与内链板的厚度差、销轴与套筒的配合间隙、滚子的转动自由度都做了还原，运行动画中可看到滚子在链轮齿槽内的微小转动，这一细节正是滚子链降低啮合摩擦损耗的核心设计，能有效减少链轮齿面与链条的滑动摩擦，相比无滚子的套筒链，运行阻力可降低30%以上，磨损速率也大幅下降。在进行整机结构布局时，采用这类链传动结构需要注意链条松边的布置方向，水平安装时尽量将松边布置在下方，避免松边垂度过大时出现卡链、咬链问题，垂直安装时需在松边加装张紧轮，抵消链条自重导致的啮合不良问题。
