双气缸金属件拾取放置气动执行机构

　　这套气动执行机构主要面向小规格金属冲压件、机加工小件的工位间转运场景，常见于小型五金件加工产线的工序衔接环节，可完成从加工位到料盘、从料盘到检测位的短距离拾取放置动作，替代人工完成重复性的上下料操作，降低小件搬运过程中的磕碰损伤概率，同时适配多品种小批量的柔性生产需求，无需大幅改动安装基础即可快速切换适配不同尺寸的小型金属工件。

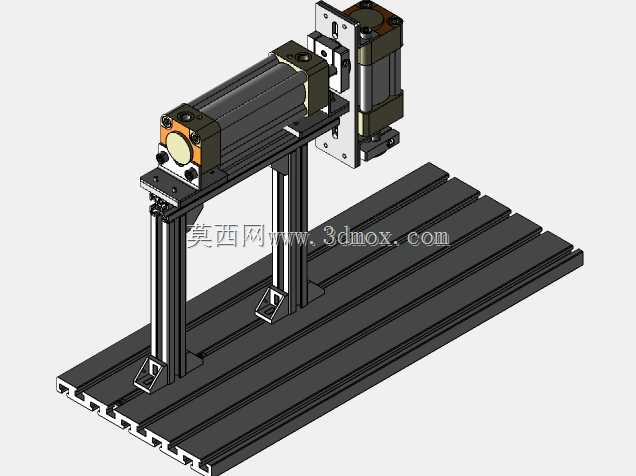

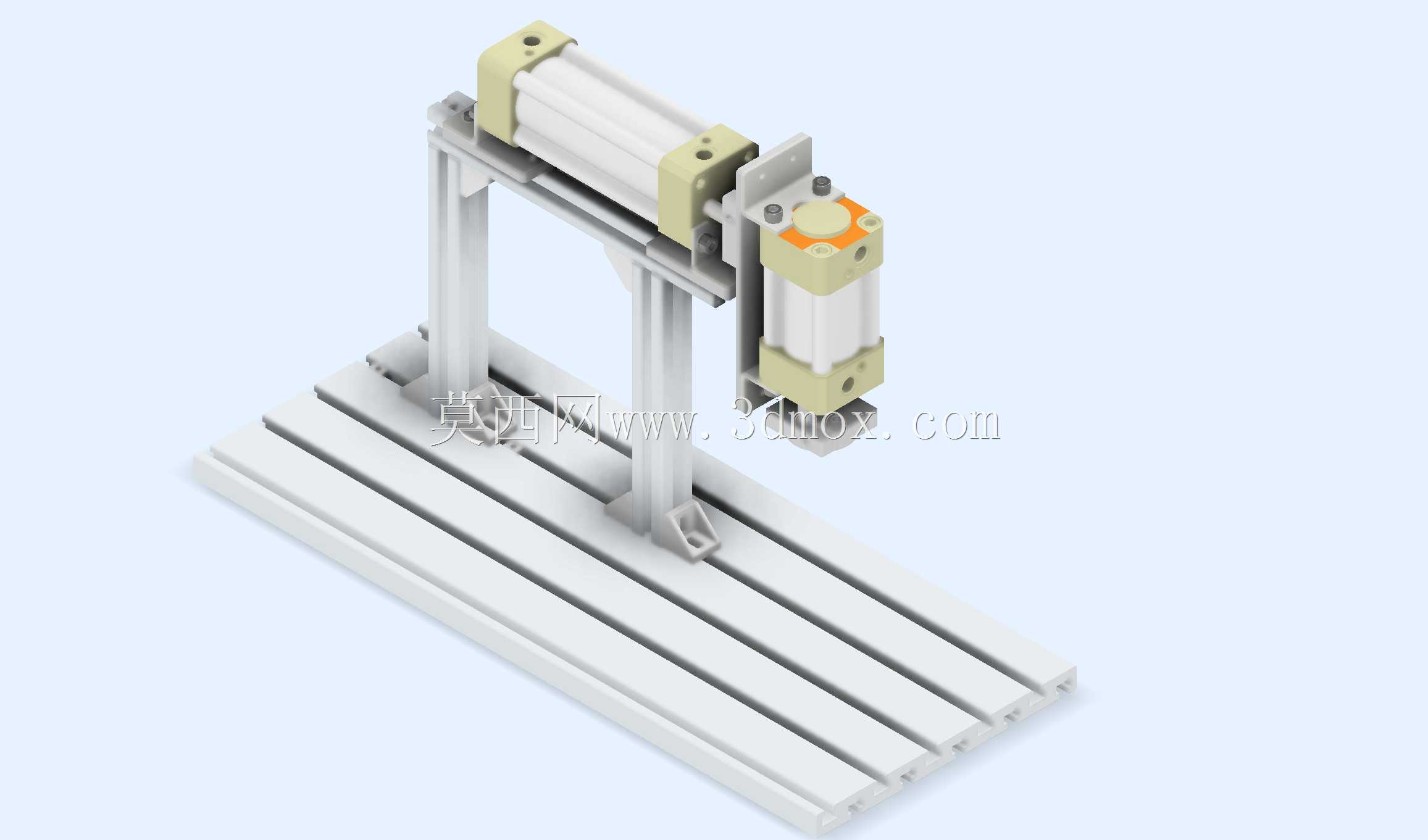

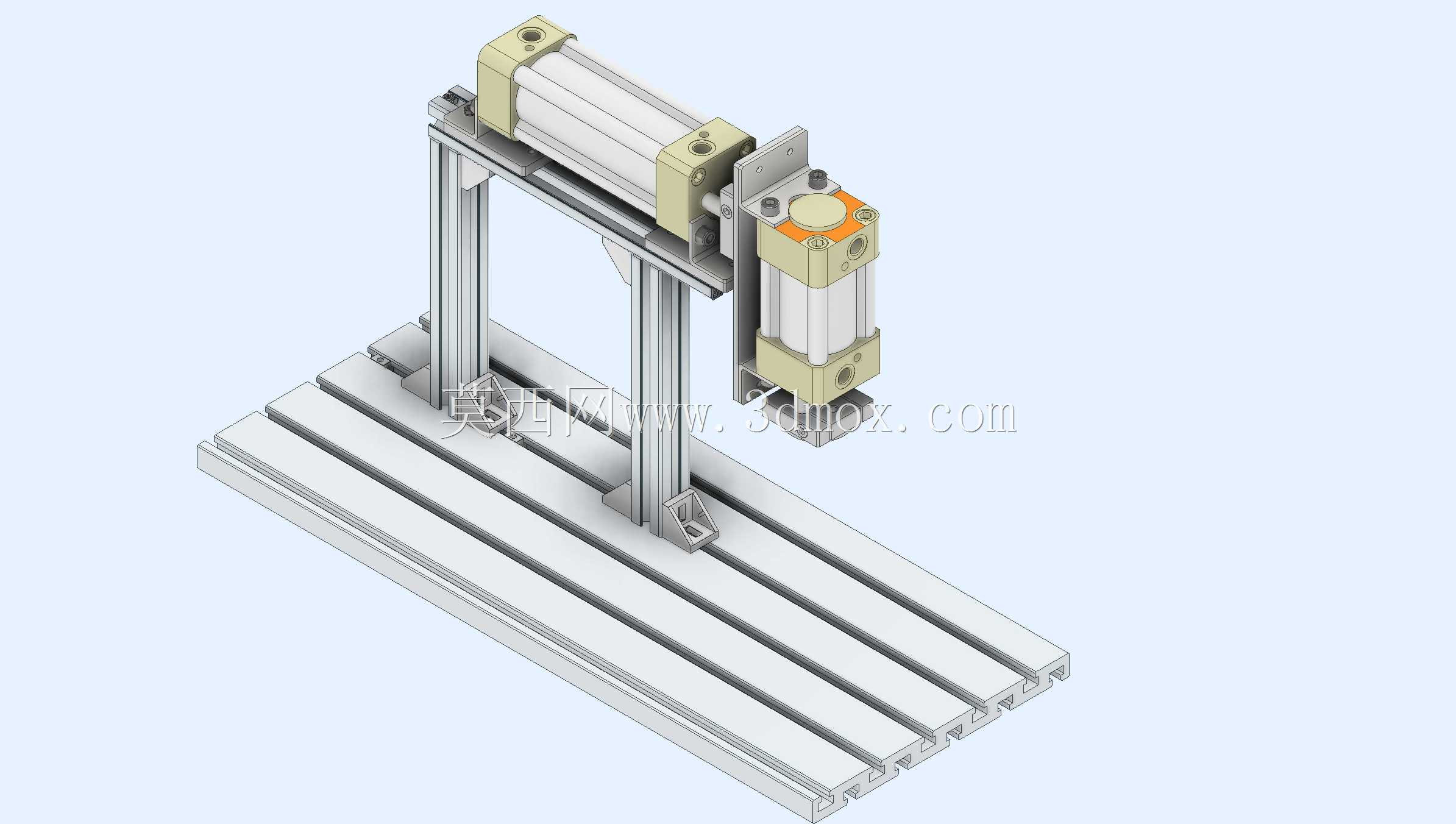

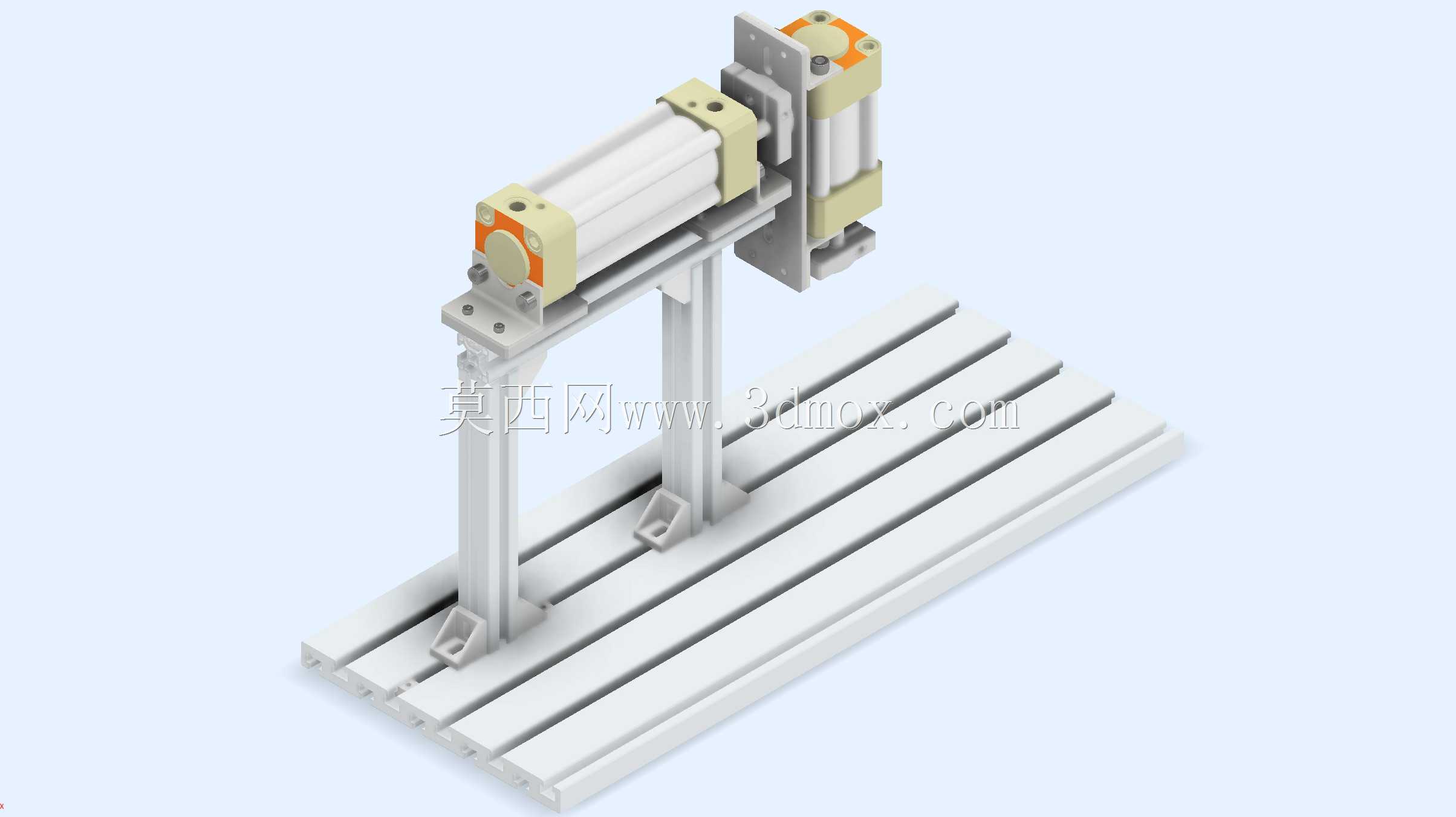

　　整体支撑结构采用带角块固定的30x30规格T槽工业铝型材搭建，型材自带的T型槽可沿长度方向任意调整安装位置，无需在型材上额外打孔加工，所有连接节点均通过标准T型螺栓与角块锁紧，安装调试阶段可根据现场工位布局灵活调整横向、纵向的安装跨度，后期维护更换部件时也可快速拆装，无需整体拆解机架。底部采用多根平行铝型材拼接作为安装底板，底板的T槽可直接固定在生产线的型材工作台面上，安装边界可根据现场工位预留空间调整，横向安装跨度最小可压缩至200mm，最大可拓展至400mm，纵向安装高度可通过调整立柱型材的锁紧位置在150mm到300mm区间内灵活适配，无需额外加工转接件即可匹配不同高度的加工工位。

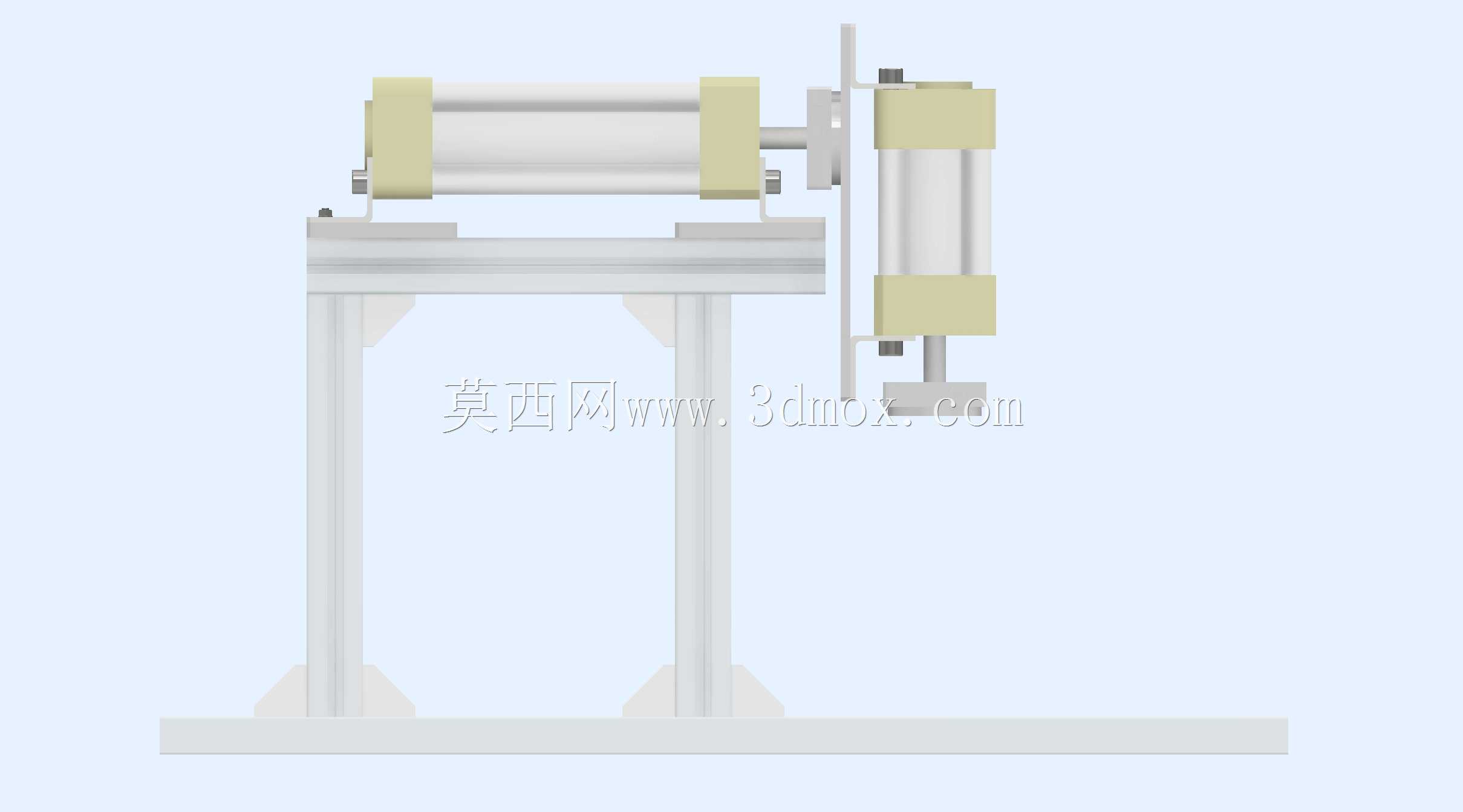

　　执行端采用商用标准双杆气缸作为动力输出元件，双杆结构自带抗扭转特性，拾取端在伸缩过程中不会出现周向转动，无需额外加装导向轴即可保证拾取位置的重复精度，适合对放置位置一致性有要求的小件转运场景。水平与垂直方向均配置独立气缸，分别负责横向移位与垂直升降动作，两个气缸的动作行程可根据实际工位间距选配，水平行程覆盖50mm到150mm区间，垂直行程覆盖30mm到100mm区间，可根据现场两个工位的水平间距、工件拾取与放置的高度差灵活选型替换，气缸的安装座均通过T型螺栓固定在型材槽内，调整气缸位置时只需松开螺栓即可沿槽滑动，调试效率远高于焊接式机架。

　　设计阶段优先考虑工况适应性，所有气动元件均采用市面通用的标准规格，后期维护时可直接替换同规格的市售元件，无需定制特殊配件。机架的铝型材表面经过阳极氧化处理，可适配车间内的切削液、润滑油飞溅环境，不会出现锈蚀掉漆问题，适合长期在机加工、冲压车间的工位旁部署。气动回路采用常规的两位五通电磁阀控制，可直接接入车间现有压缩空气管网，供气压力适配0.4MPa到0.6MPa的常规工厂气源压力范围，无需额外配置增压或减压元件即可稳定运行。

　　拾取端预留了标准的执行件安装接口，可根据被拾取金属件的形状、重量更换不同的拾取末端，针对平整表面的小件可换装真空吸盘，针对带孔、带台阶的小件可换装气动夹指，换装过程只需松开末端的锁紧螺丝即可完成，无需改动气缸与机架结构，可快速适配不同类型的小型金属制品转运需求。整套机构没有复杂的定制加工零件，90%以上的部件均为工业领域通用标准件，建模过程中所有安装孔位、连接尺寸均严格遵循对应标准件的安装规范，虚拟装配时已完成所有运动副的干涉检查，气缸全行程运动过程中不会出现部件碰撞、管路干涉的问题，可直接用于指导实际机构的组装调试，也可作为气动实训教学的参考案例，帮助初学者掌握铝型材搭建、气动回路配置、执行机构选型的基础逻辑。在实际产线应用中，这类小型气动拾取机构常搭配振动盘、皮带输送机使用，完成工件从出料位到定位工装的自动上料，也可搭配检测传感器完成不合格件的自动剔除，部署灵活且改造成本低，是小型五金加工产线自动化升级中常用的执行单元。
