摆线轮廓多孔传动盘结构设计

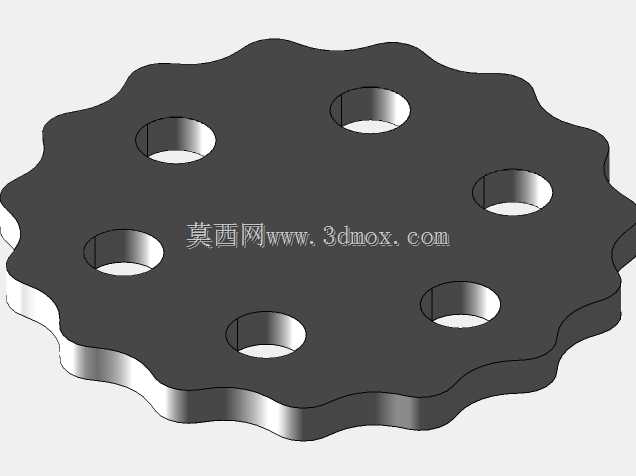

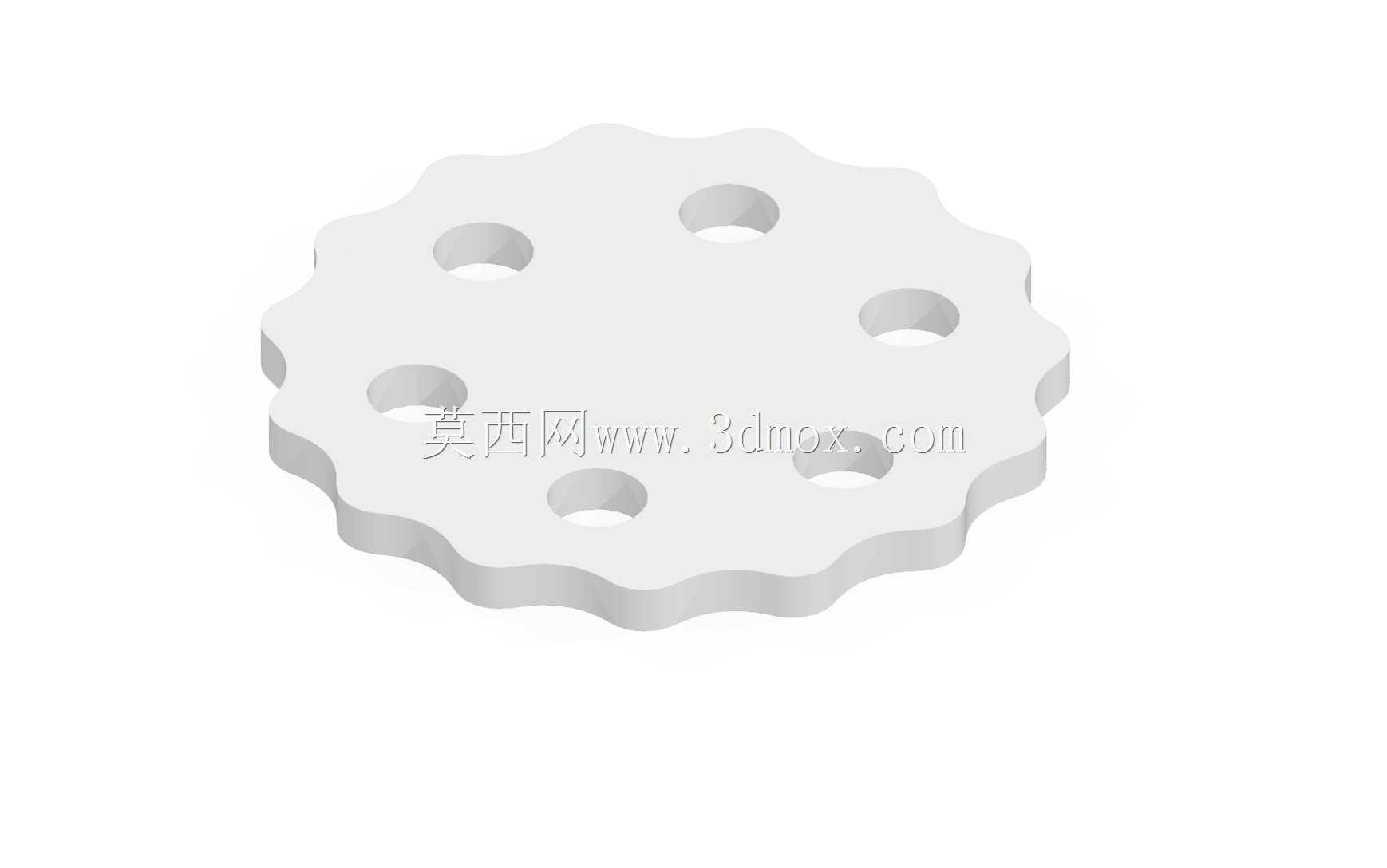

　　在精密传动机构的设计场景中，摆线类零件的应用覆盖了从精密减速器分度机构、轻工机械间歇送料组件到自动化设备定位载台的多个细分领域，这类零件的轮廓精度直接决定了整套传动副的啮合平稳性与重复定位精度，是很多小载荷精密传动场景里的核心基础零件。这款摆线轮廓多孔盘的设计，核心是依托摆线的纯滚动啮合特性，规避普通渐开线齿轮传动存在的滑动摩擦、回程间隙偏大的问题，在小空间传动布局里实现更紧凑的传动结构。从结构细节来看，零件整体为薄型盘状结构，外轮廓采用连续的外摆线齿形，齿形过渡全程平滑无尖角，避免了热处理环节的应力集中问题，也能在啮合传动时让接触应力沿齿面均匀分布，降低长期运行后的齿面磨损速率。盘体上均匀分布的六个通孔，并非随意布置的减重结构，

　　每个孔的位置都经过啮合轨迹校验：一方面是作为传动销的安装位，与配套的销轮组件配合实现摆线传动的动力输出，孔的直径与位置度公差直接决定了传动侧隙的大小，设计时孔与传动销的配合间隙控制在微米级，兼顾装配便利性与传动精度；另一方面，均匀分布的通孔也能在不降低盘体整体结构强度的前提下，有效降低零件自身转动惯量，在高速间歇传动场景下减少启停阶段的冲击载荷，提升整套机构的动态响应速度。设计这类摆线轮廓零件时，首先要明确传动比要求，以此反算摆线生成的基圆半径、滚圆直径与偏心距三个核心参数，三个参数的匹配度直接决定了齿形的啮合重合度——这款零件的齿形设计保证了同时啮合的齿数超过总齿数的三分之一，相比普通齿轮传动1-2齿同时啮合的状态，

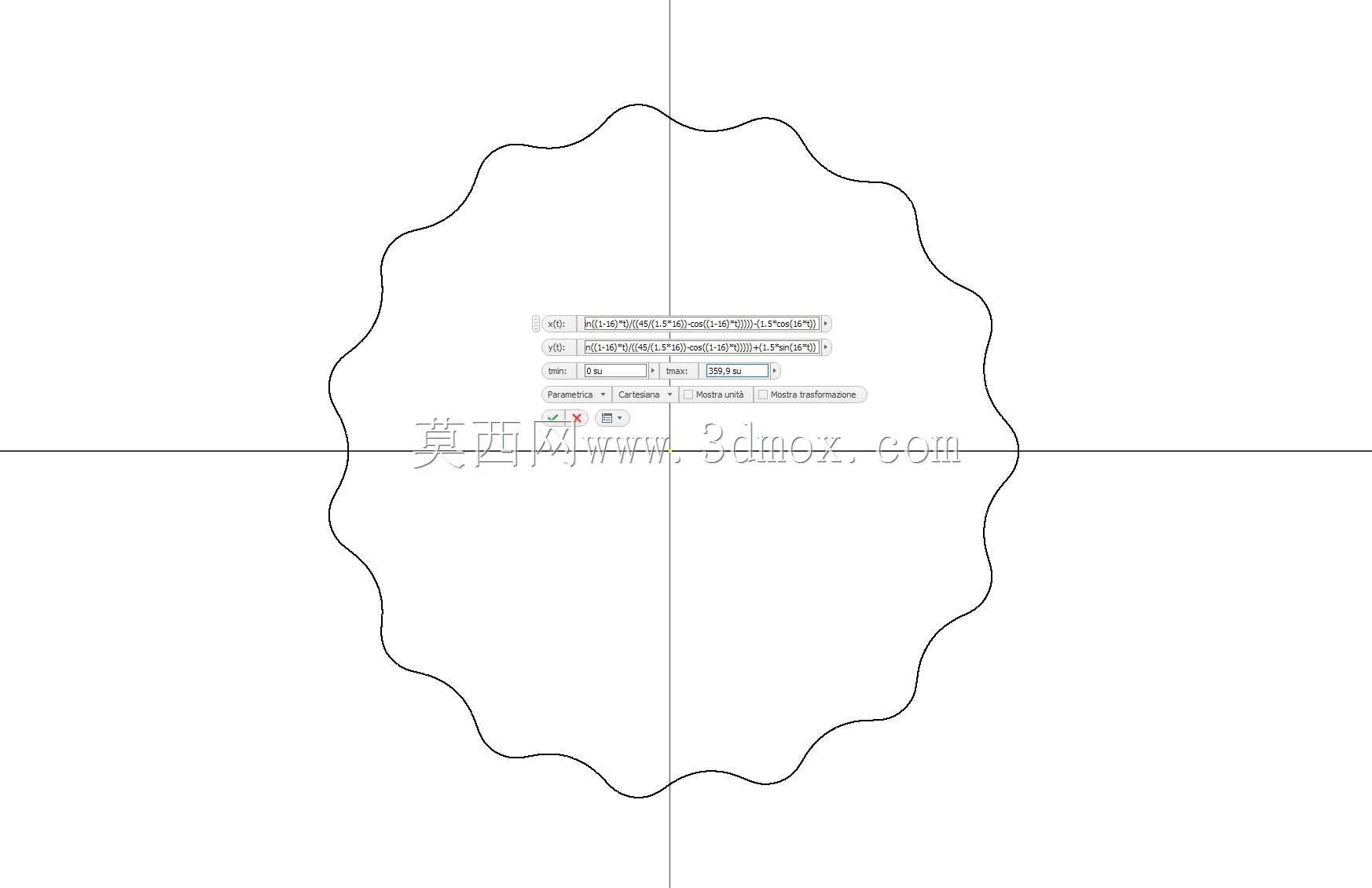

　　能大幅提升单齿承受的载荷上限，在同体积下实现更大的传动扭矩输出。外轮廓的摆线齿形在建模时采用参数化驱动的方式生成，所有齿形的曲率连续变化，没有加工死角，不管是采用线切割慢走丝加工单件样品，还是开模采用粉末冶金工艺批量生产，都能保证轮廓的一致性，降低后续的修形工作量。从安装边界来看，这款薄型盘类零件的厚度方向尺寸紧凑，适配小腔体的传动箱安装需求，盘体两端面的平行度、端面与轮廓轴线的垂直度都有严格的形位公差要求，安装时不需要额外的轴向定位衬套，直接通过端面贴合就能完成轴向定位，减少了传动链里的零件数量，也降低了装配累计误差。实际应用中，这类摆线轮廓盘常被用在小型自动化设备的转位机构、精密灌装设备的分度组件、桌面级机械臂的关节减速器内部，

　　相比传统的槽轮分度机构，摆线传动的运行噪音更低，在高速运行状态下不会出现明显的刚性冲击，能有效延长整套设备的维护周期。设计过程中也充分考虑了加工工艺性：外摆线轮廓的最小曲率半径经过校验，大于常规铣刀、磨轮的最小加工半径，不需要采用特殊定制刀具就能完成精加工，盘上的安装孔采用统一直径规格，加工时不需要频繁换刀，能有效压缩单件加工的工时成本。另外，摆线轮廓的纯滚动啮合特性，让零件在长期运行后的磨损量非常均匀，即使出现轻微磨损，也能通过调整偏心距的方式自动补偿侧隙，不需要频繁更换零件，大幅降低了终端设备的后期维护成本。在建模阶段，轮廓生成后还做了齿根位置的微小圆角过渡处理，虽然圆角尺寸很小，但能有效消除热处理过程中的应力集中点，避免零件在淬火处理时出现齿根裂纹，提升零件的整体疲劳强度。盘体上的孔位分布与外轮廓齿形的相对位置经过严格的相位匹配，保证每个传动销在进入啮合、退出啮合的过程中都能保持平稳接触，不会出现卡滞、窜动的问题，即使在正反转频繁切换的传动场景下，也能保持稳定的传动精度，不会出现明显的回程误差。
