薄板加工用多工位气动执行作业装置

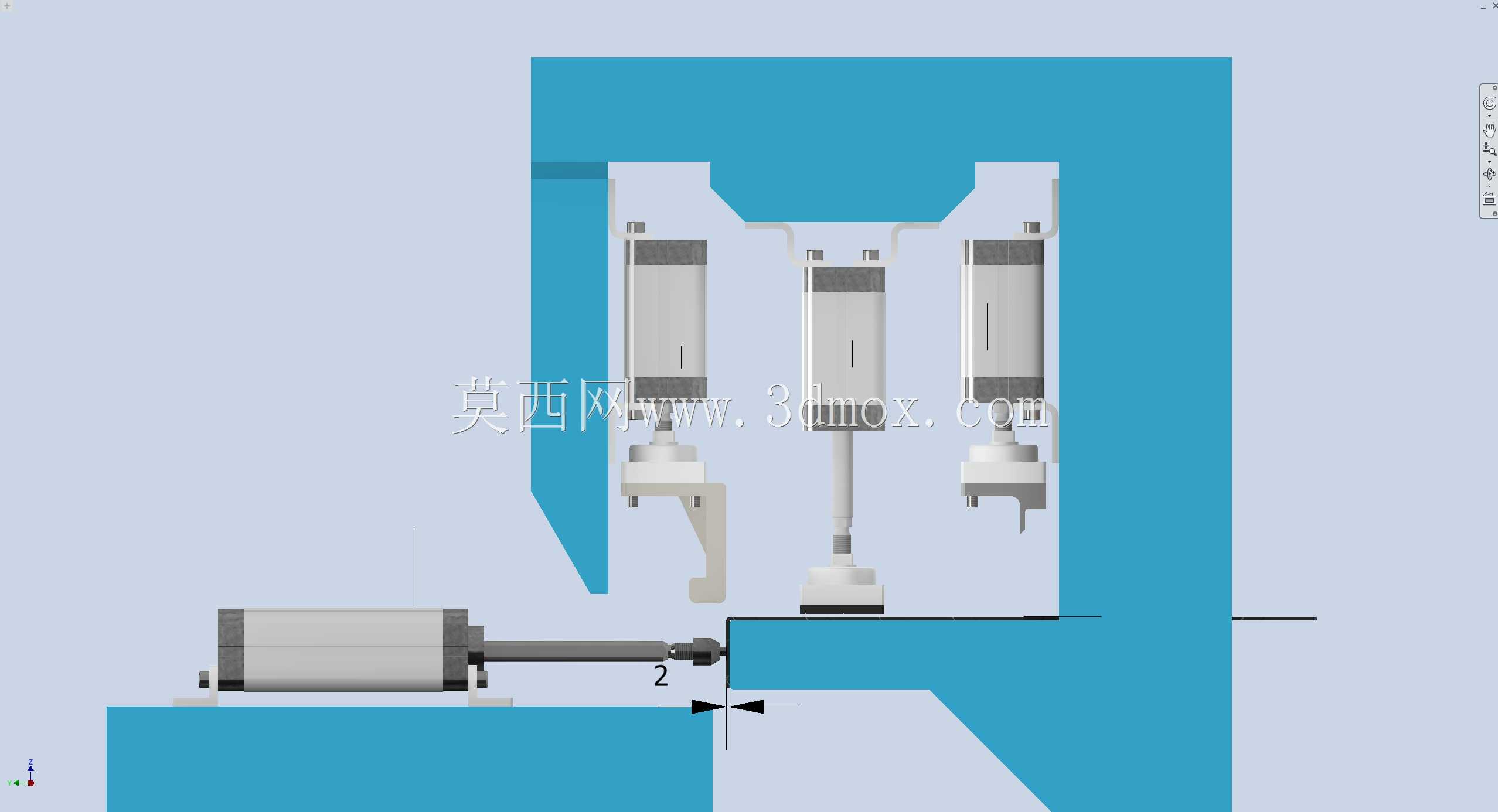

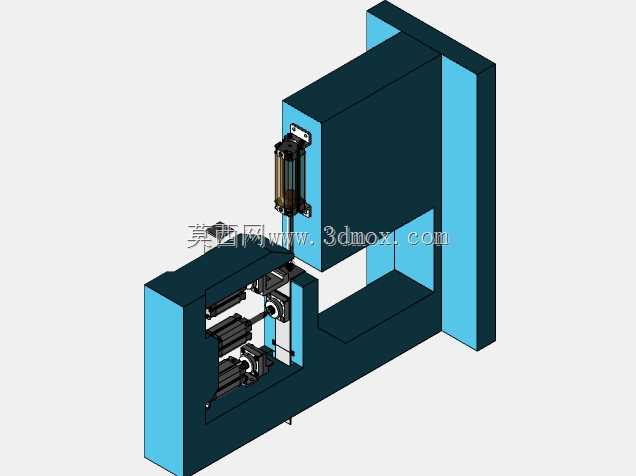

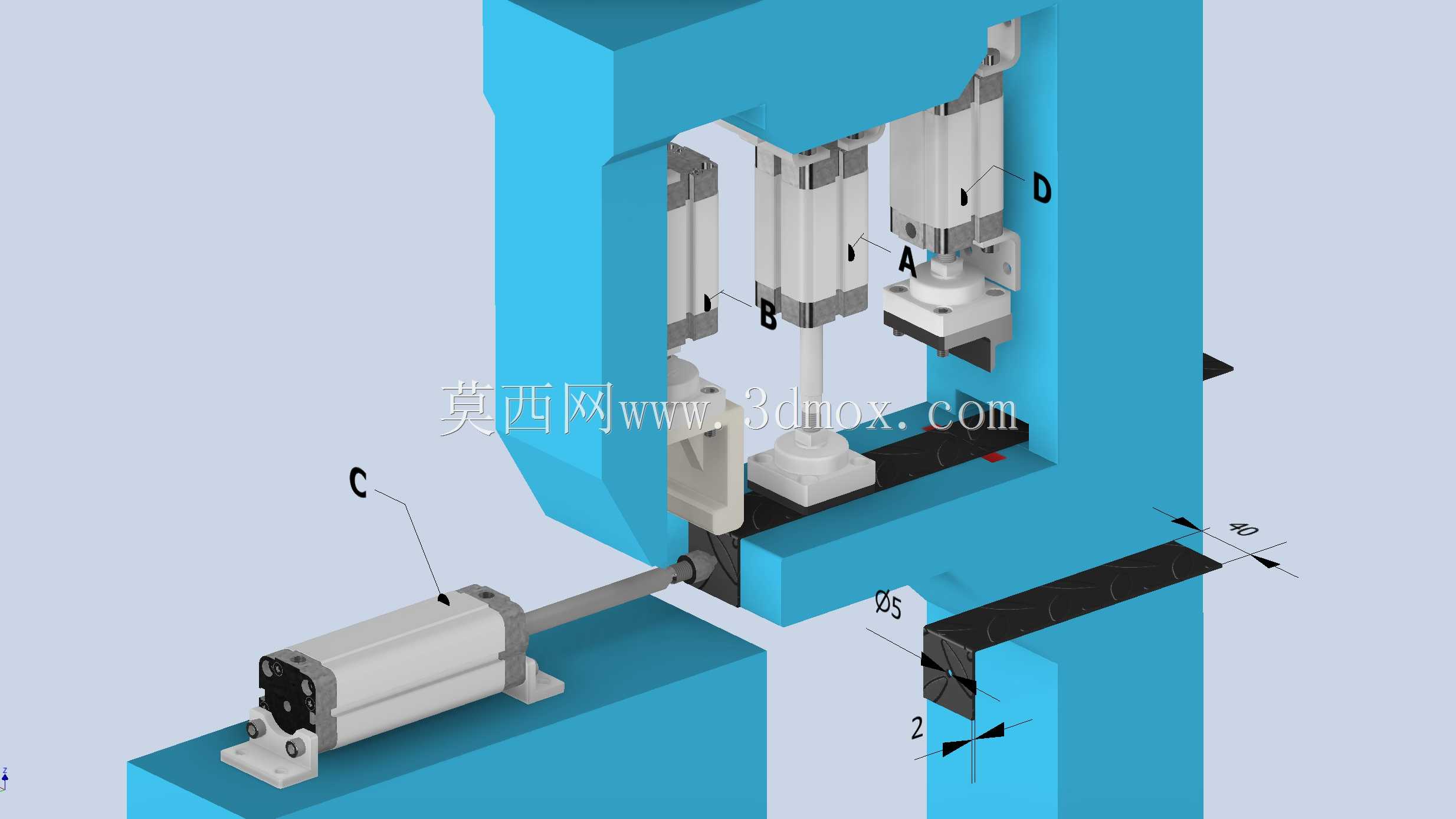

　　在五金薄板件批量加工场景中，这类集成多组气动执行元件的作业装置，主要承担小型金属薄板的弯折、冲裁、定长切断工序，常见于小型五金加工厂的工位式加工作业单元，适配厚度0.5-2mm的冷轧钢板、镀锌板等常见钣金基材，相比大型冲压机床具备部署灵活、工位调整便捷、能耗更低的优势，适合小批量多批次的薄板零件生产。整套装置的执行端采用三组垂直布置的气动缸搭配一组水平布置的气动执行器，垂直方向的执行元件分别对应预压定位、冲压成型、弯折定型三个作业工位，水平方向的执行元件负责薄板的定长送进与切断工位的进给动作，所有执行元件的安装基准均集成在一体式C型立式机架上，机架采用型钢焊接后整体加工安装面，保证各工位的同轴度与位置公差满足加工精度要求。

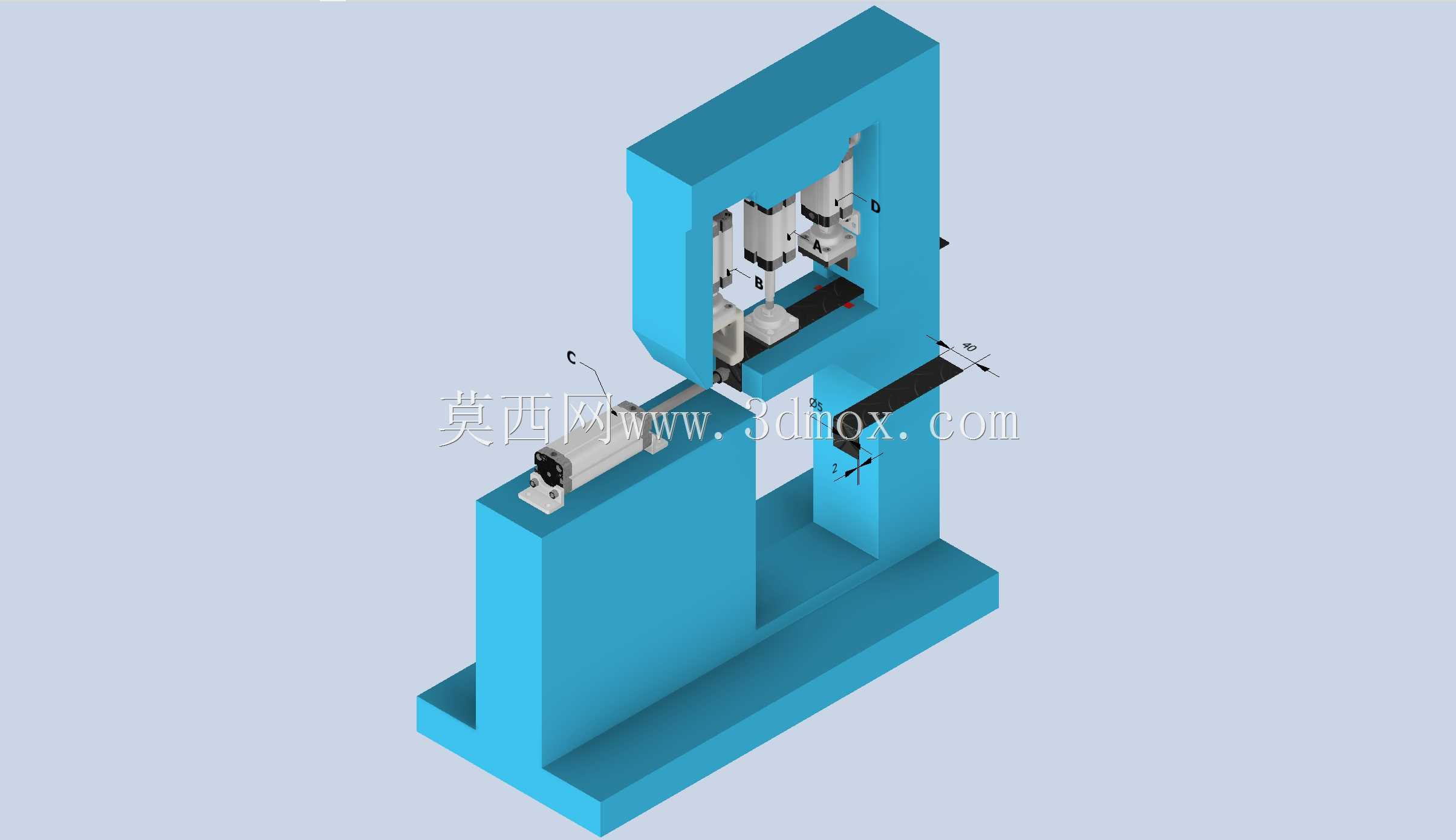

　　从安装边界来看，整套装置的机架主体宽度控制在400mm区间，水平送料方向的总伸出长度不超过350mm，垂直方向的作业高度预留120mm的开合空间，可直接固定在标准规格的工业工作台面上，不需要额外制作混凝土基础，适配车间内灵活排布的流水线旁工位或者独立作业单元的部署需求。设计过程中首先针对薄板加工的工艺顺序做了工位排布优化，将预压工位设置在进料端最前侧，待加工薄板送入后先由预压缸压紧基材避免移位，之后冲压缸完成孔位或者局部特征的冲裁，随后弯折缸下行配合下模完成指定角度的弯折作业，最后水平布置的执行器带动切刀完成成品与坯料的分离，整套动作逻辑可通过常规气动回路配合行程阀实现全自动循环，不需要复杂的电控程序介入，

　　降低了设备的维护门槛与使用成本。气动执行元件选用行程50-100mm的标准金属制品气缸，缸径根据各工位的作业负载匹配，冲压与切断工位选用更大缸径的气缸保证冲切力足够，预压与弯折工位选用稍小缸径的气缸兼顾动作速度与压紧力，所有气缸的安装支架均采用可调式结构，可根据加工零件的尺寸调整工位间距与气缸伸出行程，适配一定尺寸范围内的不同薄板零件加工需求。装置的下模座采用分体式设计，不同工序的下模可快速更换，不需要整体拆卸模座，切换加工产品时仅需更换对应模头、调整气缸行程开关位置即可完成换型，换型时间控制在15分钟以内，适配小批量生产的快速换型需求。在安全设计层面，垂直作业区域的两侧预留了安全光栅的安装位置，可按需加装安全防护元件，

　　避免作业过程中肢体误入作业区间引发安全事故，气动回路中设置了气源处理三联件与压力继电器，气源压力不足时自动锁定回路避免误动作，同时所有气动管路均沿机架内侧的走线槽布置，避免外露管路被加工废料剐蹭损坏。整套装置的结构没有采用复杂的定制加工零件，80%以上的结构件均可采用标准型材与标准气动元件拼装，加工制作成本仅为同吨位小型冲压设备的三分之一左右，对于产能需求不高、产品种类多变的小型五金加工场景具备很高的实用性，建模过程中所有安装孔位、执行元件的行程参数均按照实际选型的标准气缸尺寸做了匹配，可直接作为同类工位设备设计的参考蓝本，也可直接导出工程图用于实际装置的加工制作。
