薄板弯曲冲压气动执行工作站

　　这套气动执行的薄板加工单元，主要面向小尺寸金属薄板的小批量冲压、折弯工序场景，常见于五金零配件加工、电子接插件成型、小型钣金件试制这类生产环节，适配厚度0.5-2mm的冷轧薄板、镀锌板加工需求，替代传统人工持料冲压的作业模式，降低操作风险的同时保证成型尺寸的一致性。

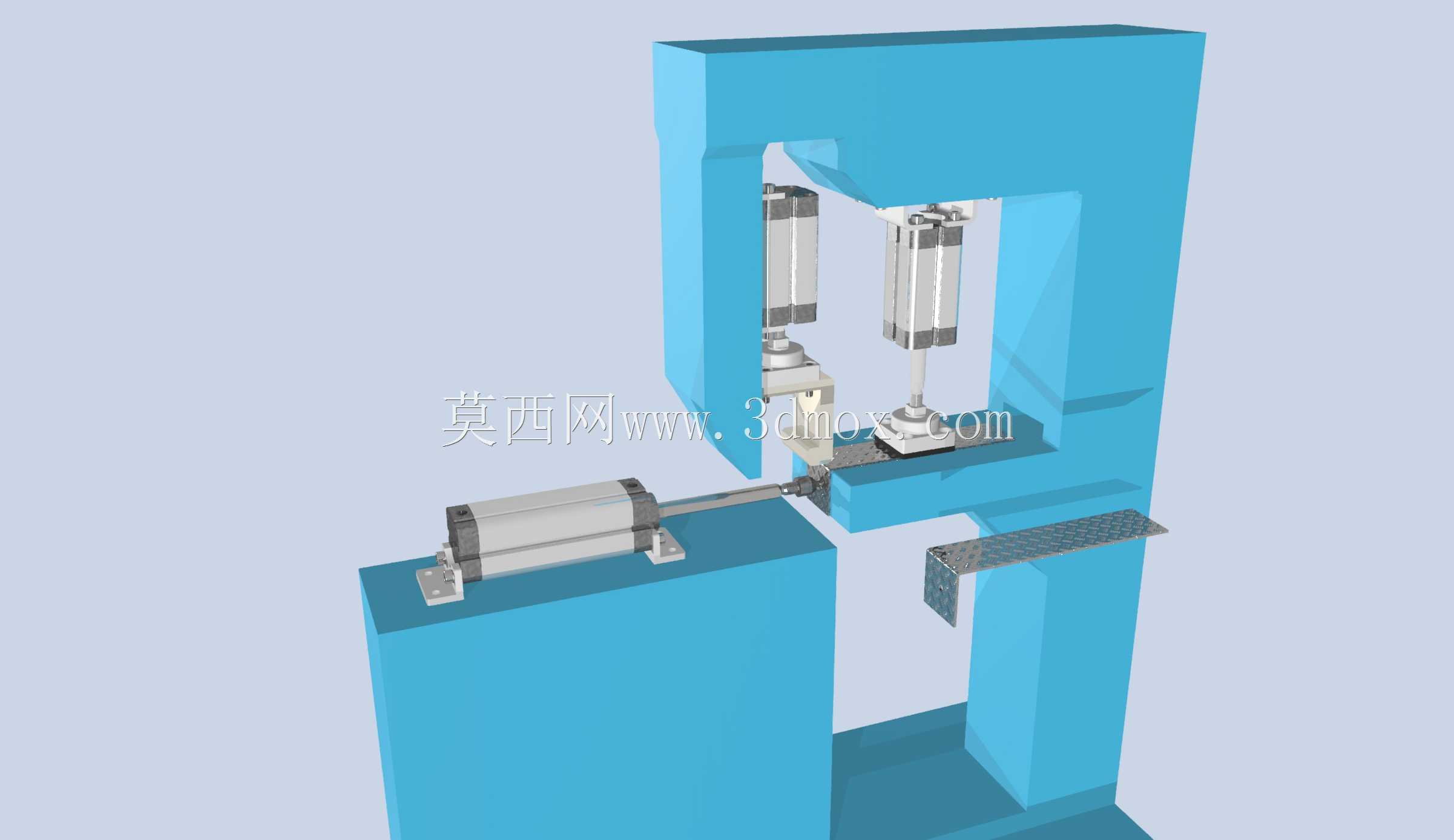

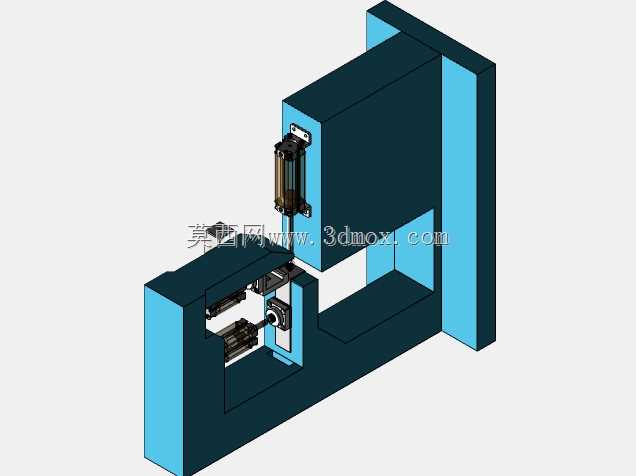

　　整套结构采用C型开式机架布局，这种机架形式的优势在于操作侧开放度高，上下料的操作空间充足，操作人员可以从正面、侧面两个方向完成工件取放，适配单人单机的作业节拍，机架采用整体式方通焊接或者厚铝板铣削加工的形式，保证冲压、折弯动作执行时的结构刚性，避免机架形变导致的成型尺寸偏差。

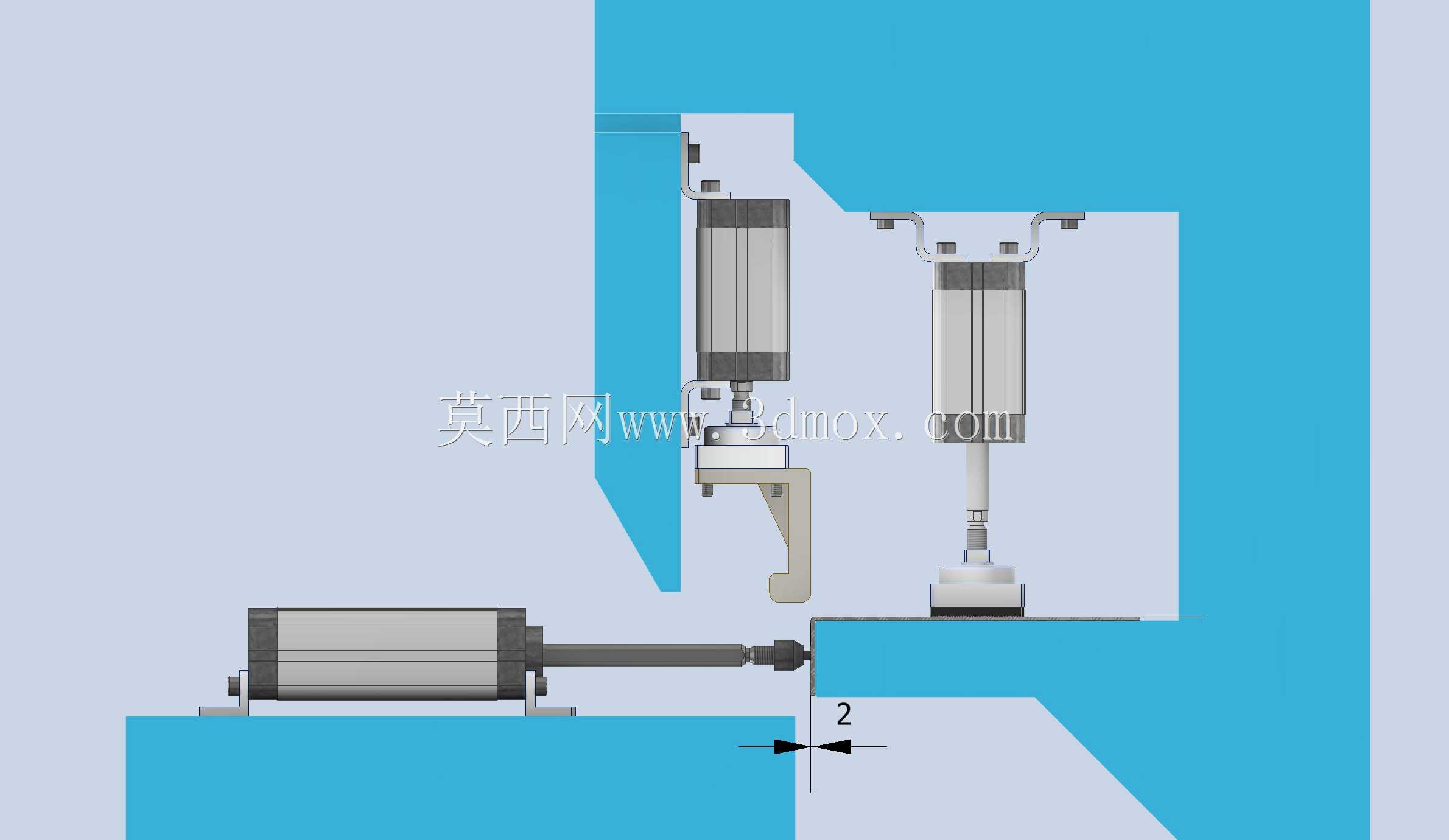

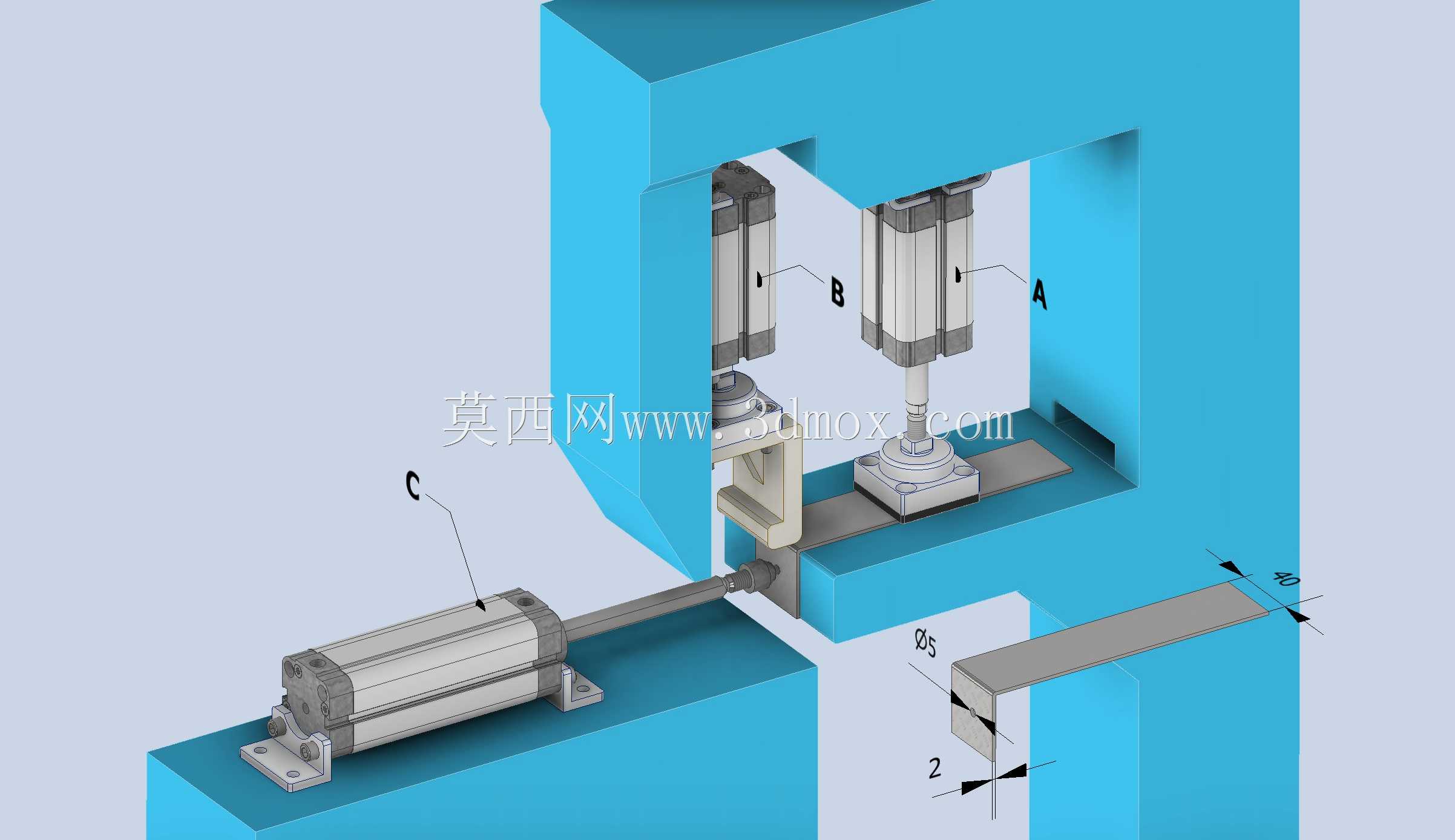

　　执行单元共配置三组气动执行元件，垂直布置的两组气缸分别承担冲压成型、折弯压料的功能：靠内侧的垂直气缸配套平面压头，负责在折弯工序前压紧薄板的定位基准边，防止板材在侧向推力作用下发生窜动，压头端面做滚花处理增加摩擦力，压合行程根据板材厚度预留3-5mm的冗余量，避免压伤板材表面；靠外侧的垂直气缸配套冲压成型头，可根据加工需求更换不同轮廓的冲头，完成冲孔、压印、浅拉伸类的工序动作。水平布置的气缸为折弯执行元件，配套折弯推块，推块的工作端面做R2圆角过渡，避免折弯时刮伤板材表面，推块的行程范围覆盖50-100mm，可通过调整气缸尾部的限位螺母来控制折弯行程，适配不同折弯边长的工件加工需求，推块的滑动面配套线性导轨导向，消除气缸伸出时的径向窜动，保证折弯线的直线度。

　　定位结构采用固定挡块配合可调定位销的形式，工作台面上预留T型槽用于安装定位附件，可根据工件的外形尺寸调整定位点位置，板材的放置基准与冲压头、折弯推块的位置公差控制在0.1mm以内，保证每一次成型的工件尺寸偏差在允许范围内。气路控制部分采用标准阀组安装在机架背部，预留节流阀安装位，可分别调节三组气缸的伸出、缩回速度，冲压气缸采用慢进快退的气路逻辑，减少冲头接触板材时的冲击，同时缩短空行程的时间损耗。

　　安装边界方面，整套单元的占地面积控制在0.3平方米以内，可直接放置在标准工作台面上使用，不需要额外做地基固定，机架底部预留四个安装孔位，可通过螺栓固定在台面上抵消冲压时的反冲力；气源接口采用标准快插接头，适配工厂常规0.5-0.7MPa的压缩空气气源，不需要额外配置增压设备即可正常工作。

　　设计过程中优先考虑了作业安全性，冲压、折弯的动作区域预留光电传感器安装位，可配套安全光栅实现误闯入急停功能，气缸的伸出动作均设置为双手按钮触发逻辑，避免操作人员单手操作时误碰开关导致的工伤事故。同时结构上做了防呆设计，定位挡块的形状与工件的轮廓匹配，工件放反时无法完全放置到位，从根源上避免反向加工的废品产生。

　　针对不同的加工需求，这套单元的执行元件具备较高的替换兼容性，垂直气缸的安装法兰采用通用标准尺寸，可根据加工力需求更换不同缸径的气缸，最大可适配100缸径的气缸，输出压力满足2mm钢板的冲裁需求；折弯推块、冲压头的安装接口采用统一的快换结构，更换工装的时间控制在5分钟以内，适配多品种小批量的柔性生产需求。工作台面的平面度经过精加工处理，平面度公差控制在0.05mm/100mm以内，保证板材放置时的水平度，避免折弯角度出现偏差。

　　在实际生产应用中，这套单元可配套自动送料机构实现半自动化生产，也可单独作为手工工位使用，相比传统的手动压力机，气动驱动的动作响应速度更快，单次作业循环时间可控制在3秒以内，生产效率比手动作业提升40%以上，同时成型力稳定，工件的折弯角度一致性、冲孔位置精度都远高于手工作业的成品，适合小型加工车间、产品试制车间的薄板类零件加工场景，也可作为自动化生产线的一个工位单元，集成到整条钣金加工产线中完成特定工序的加工作业。
