摆线针轮减速传动机构结构展示

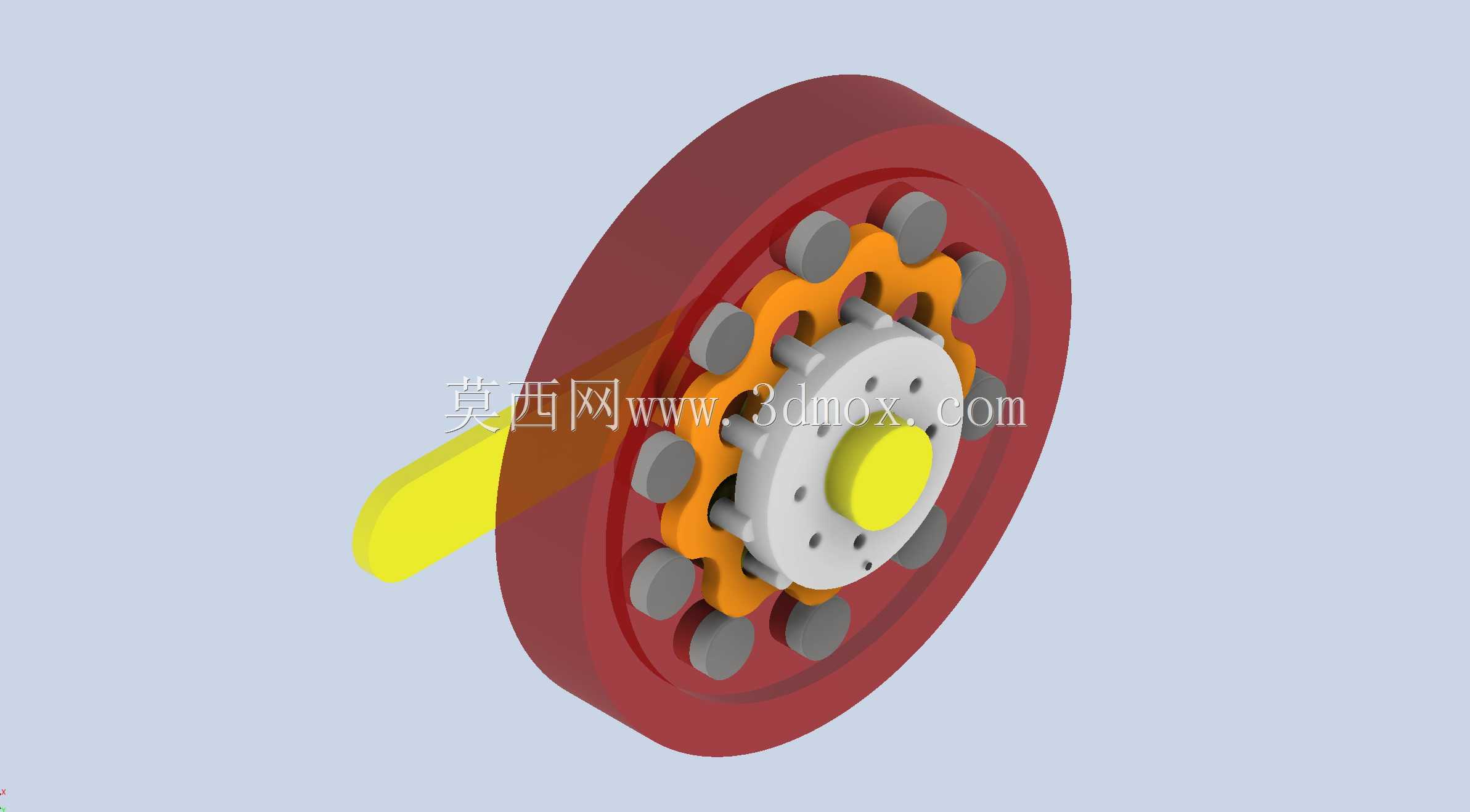

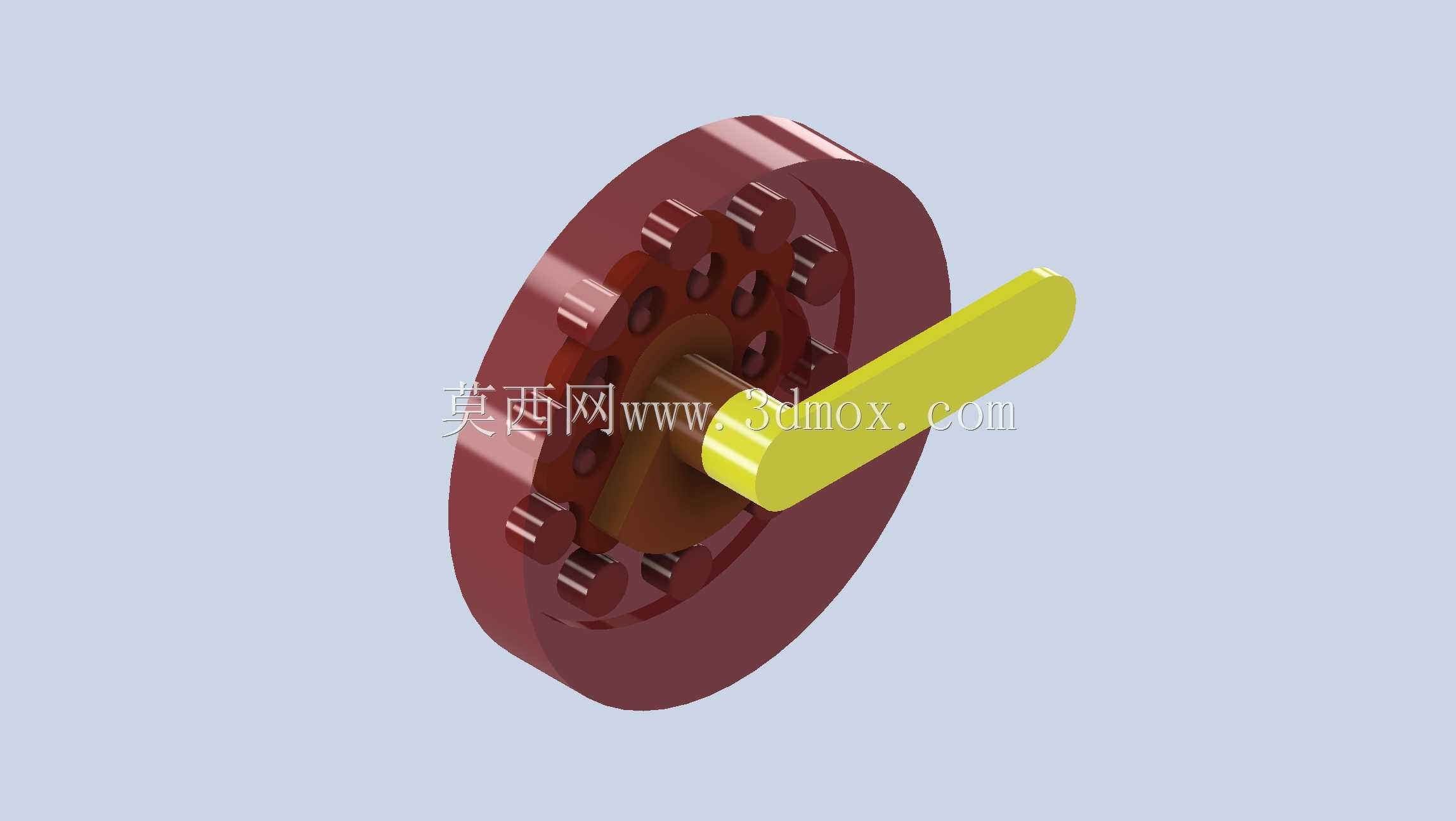

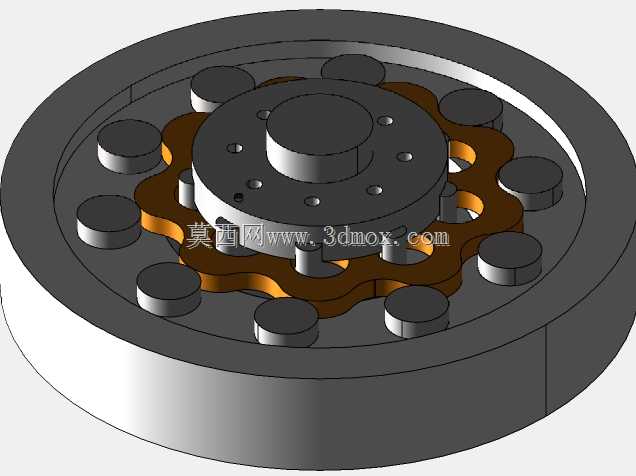

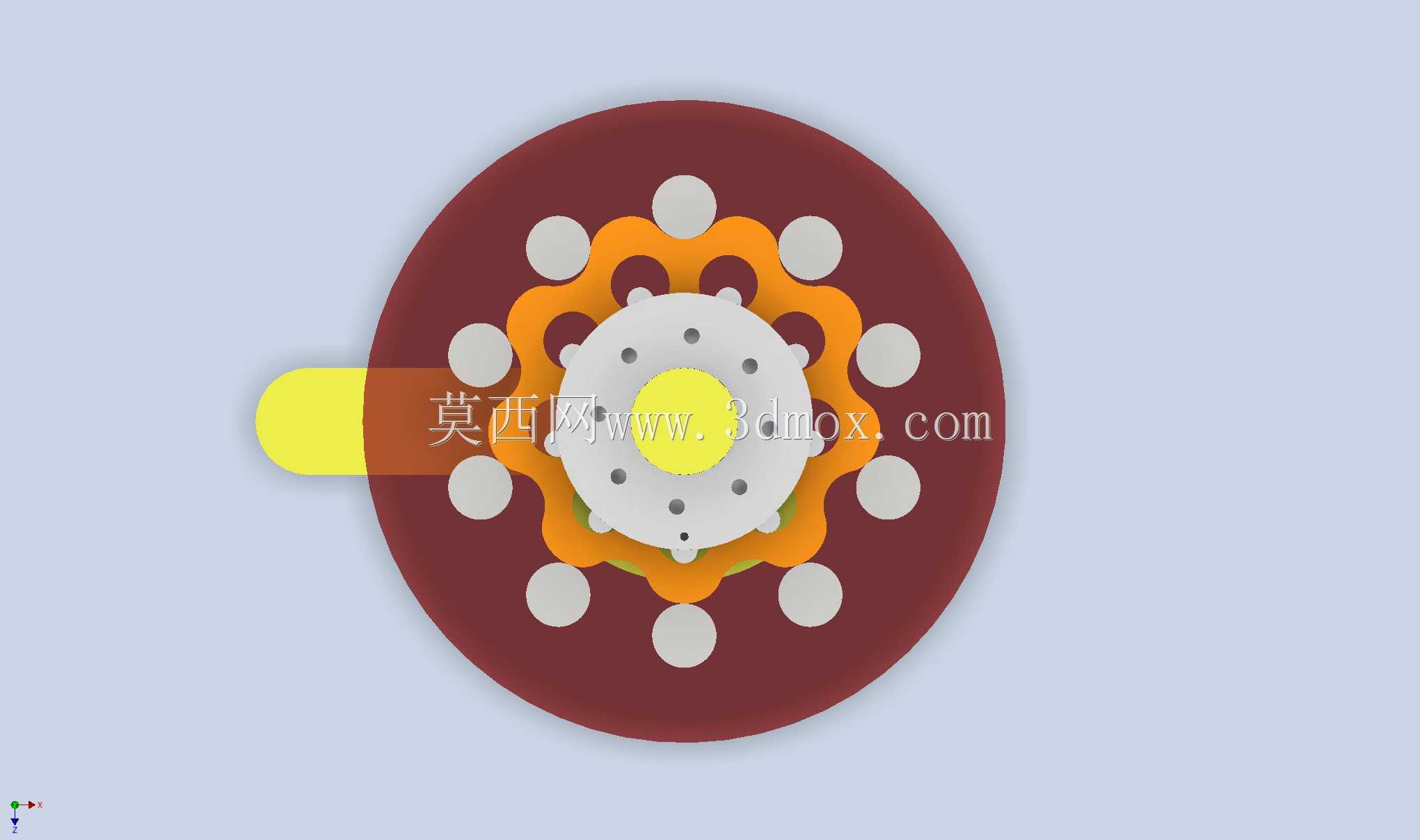

　　在工业传动场景里，大扭矩低转速的动力输出需求几乎覆盖了从轻工输送到重工搅拌的绝大多数工况，摆线减速结构凭借其独特的少齿差传动原理，在同功率减速单元里能做到更小的安装体积、更高的单级减速比，同时承受更强的冲击载荷，这也是这类结构在重载启停频繁的工位上被广泛选用的核心原因。这套简化的摆线减速结构模型，把实际产品里的壳体、密封件、紧固件等非核心传动部件做了省略，直接把核心的针齿壳、摆线轮、偏心输入轴、输出销轴盘这几个核心传动副裸露展示，方便从业者快速理解其传动逻辑。从结构原理上看，输入轴端的偏心套在转动时，会带动摆线轮做平面行星运动，摆线轮外圈的摆线齿和针齿壳内壁均匀排布的圆柱针齿依次啮合，因为齿数差仅为1，所以输入轴每转动一圈，

　　摆线轮只会沿着相反方向转过一个齿对应的角度，以此实现大减速比的动力传递，最后摆线轮上的销轴孔会把减速后的转动通过输出盘上的销轴传递到输出轴端，完成动力的减速增扭输出。在实际的设备选型过程中，这类摆线减速结构的安装边界需要重点关注几个维度：首先是输入轴的轴径和键槽尺寸，要和前端驱动电机的输出轴完全匹配，避免同轴度偏差带来的异常振动；其次是输出法兰的安装孔位分布圆直径、止口尺寸，要和后端被驱动设备的输入端安装基准完全契合，保证传动链的同轴度误差控制在允许范围内；另外针齿壳的最大外径是整机径向安装尺寸的核心边界，在布局设备内部传动舱的时候，需要预留足够的散热和装配操作空间，避免和周边的管线、结构件产生干涉。从设计层面来说，

　　做这类摆线减速结构的三维建模时，最容易出问题的是摆线轮的齿形轮廓生成，实际齿形是短幅外摆线的等距曲线，如果参数设置偏差，会导致啮合过程中出现卡滞或者传动间隙过大的问题，另外偏心套的偏心距尺寸需要和摆线轮的偏心运动行程完全匹配，同时要给偏心轴承预留足够的安装空间，避免运转过程中轴承和摆线轮内壁产生摩擦。在运动学验证环节，需要注意不同三维软件的约束逻辑差异，部分三维软件里常规的凸轮配合约束无法正确模拟摆线轮和针齿之间的连续啮合传动，需要采用过渡约束来定义两个部件之间的接触关系，才能正确模拟出整个传动过程的运动轨迹，验证齿形啮合是否存在干涉、传动比是否符合设计预期。这类摆线减速结构常被用在自动化生产线的输送辊道驱动、

　　化工搅拌设备的动力输入端、起重设备的行走机构驱动、食品包装机械的主传动单元等场景，相比普通的齿轮减速结构，它的回程间隙更小，传动精度更高，在需要频繁正反转的工位上能有效降低传动冲击，延长设备的维护周期。在实际装配过程中，摆线轮的安装相位是需要重点注意的要点，两片摆线轮需要按照标记错开180度安装，否则会导致整机运转时振动过大、噪音超标，甚至无法正常转动，针齿销和针齿壳的配合间隙也需要控制在合理范围内，间隙过大会导致传动回差超标，间隙过小则会出现运转卡滞、温升过快的问题。这套简化模型把核心传动关系做了直观呈现，能帮助刚接触这类传动结构的设计人员快速理清各部件的装配关系和运动逻辑，在做整机方案布局的时候，可以参考核心传动部件的尺寸比例，快速估算整个减速单元的占用空间，提前做好安装位置的预留，避免后期方案调整带来的结构改动。
