带线性执行器的多自由度拟人机械臂结构

　　这款采用线性执行器作为核心驱动元件的拟人构型机械臂，在轻载精密作业场景中有着明确的应用定位，区别于传统旋转伺服电机直驱关节的机械臂结构，线性执行器的推力输出特性让它在小行程高负载的工位适配性上更具优势。从实际落地场景来看，这类臂体结构常被部署在3C电子元器件的精密装配工位、实验室样本分拣转运场景、小型零部件的涂胶点胶工位，以及教学实训平台的机械结构演示单元，它的输出推力最高可覆盖1500N区间，能够满足轻量压装、工件夹持转运、精密定位操作的负载需求，相比同负载等级的旋转关节机械臂，线性驱动的结构反抖振表现更优，在需要持续保持夹持力或者压装力的工位上，不需要持续给电机施加维持电流，能降低驱动单元的发热损耗，延长连续作业时长。

　　从设计思路层面拆解，这款臂体的关节布局完全参考人体上肢的运动自由度分配，底座采用法兰式回转安装结构，能够实现整个臂体的水平周向回转，大臂与底座的连接关节、小臂与大臂的连接关节、腕部的俯仰与回转关节，全部通过线性执行器的伸缩运动来驱动角度变化，摒弃了传统关节处布置大扭矩减速电机的结构方案，将驱动元件的重量沿着臂杆方向分散布置，有效降低了关节处的集中负载，提升了臂体运动过程中的动态稳定性。设计过程中需要重点核算活动轴的抗弯矩能力，因为线性执行器的推拉力作用点与关节回转中心存在固定力臂，当臂体伸展到最大作业半径时，关节处承受的弯矩会达到峰值，需要通过关节处的交叉滚子轴承或者深沟球轴承组来抵消径向与轴向的复合载荷，同时在臂杆的材质选择上，采用6061铝合金机加工的臂体件，在保证结构刚度的前提下尽可能降低自重，减少执行器的无效负载消耗。

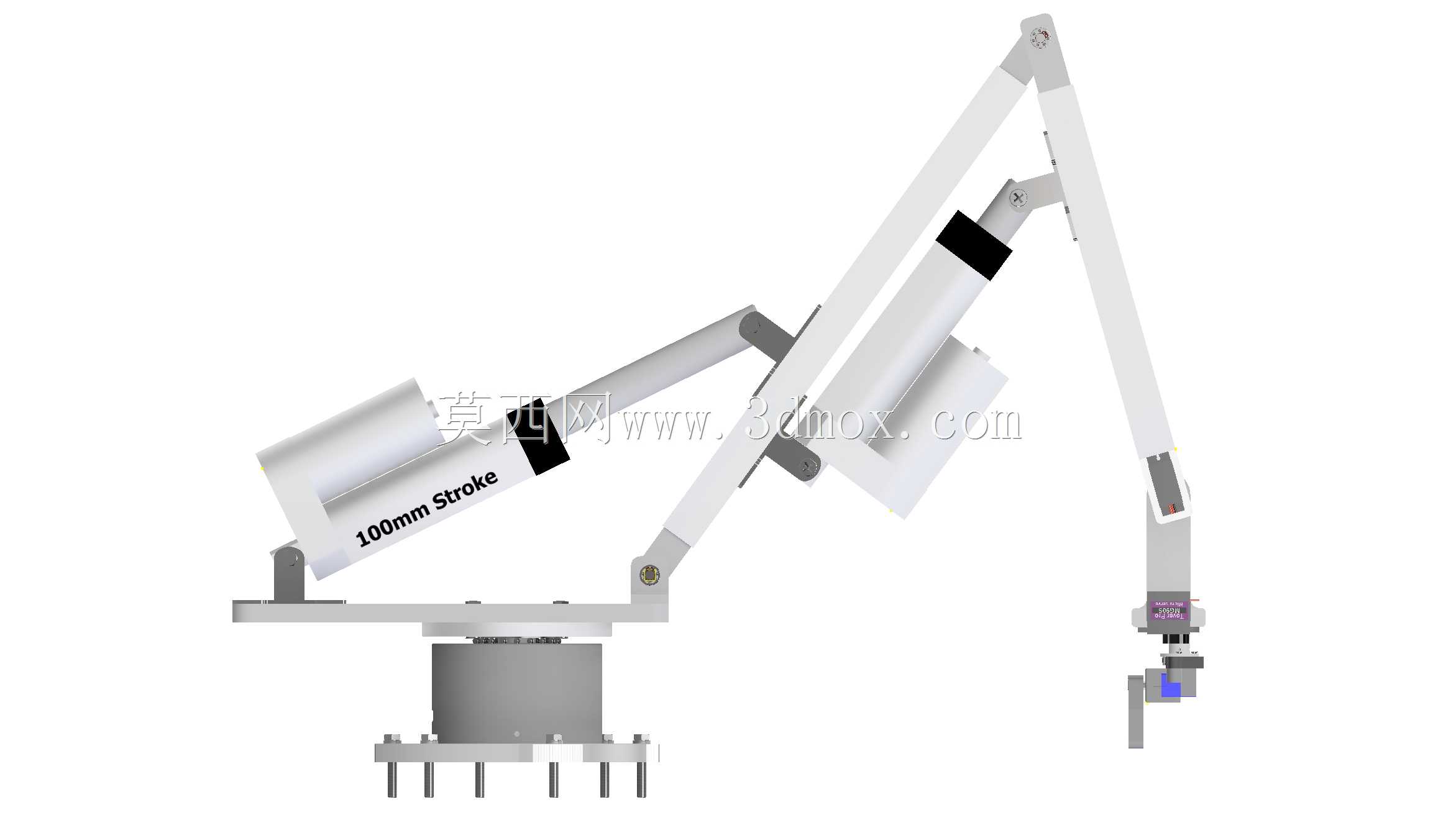

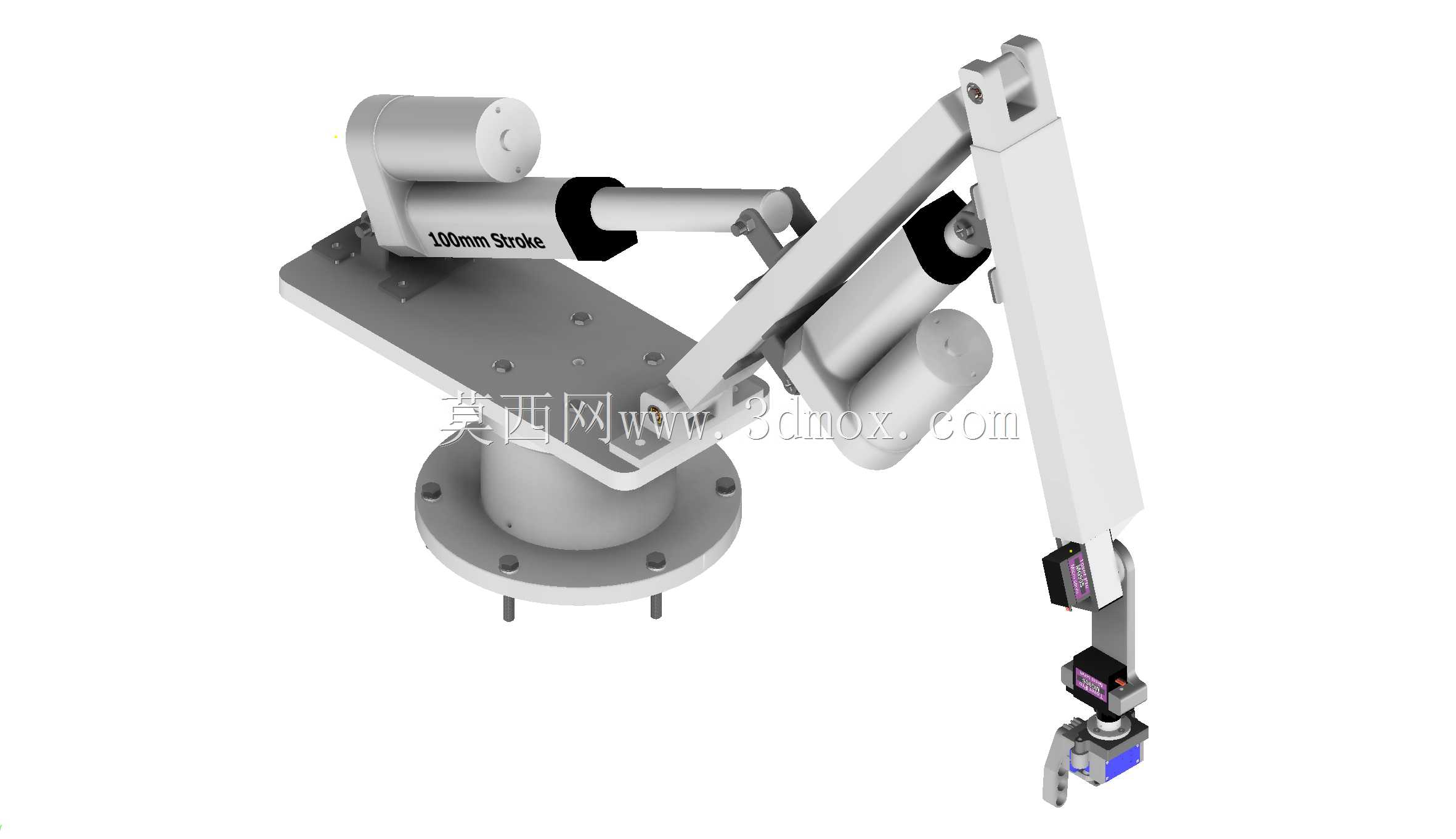

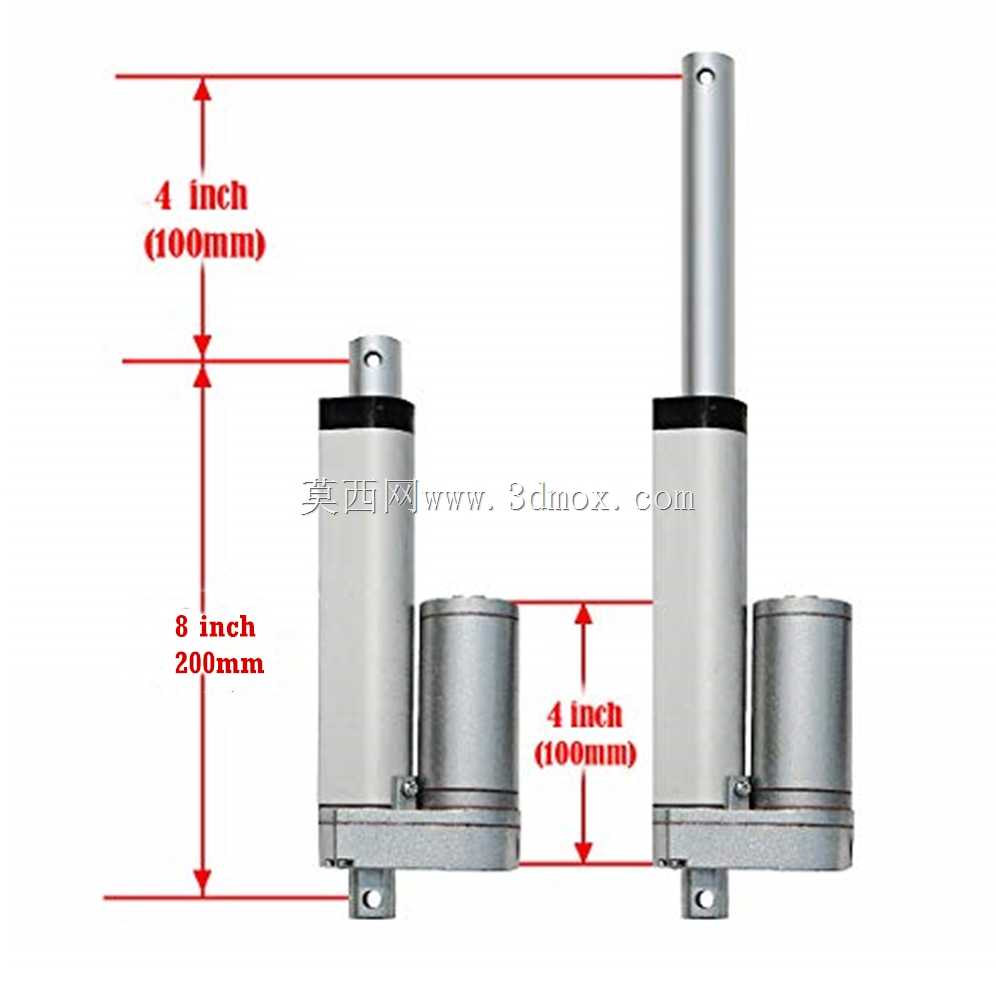

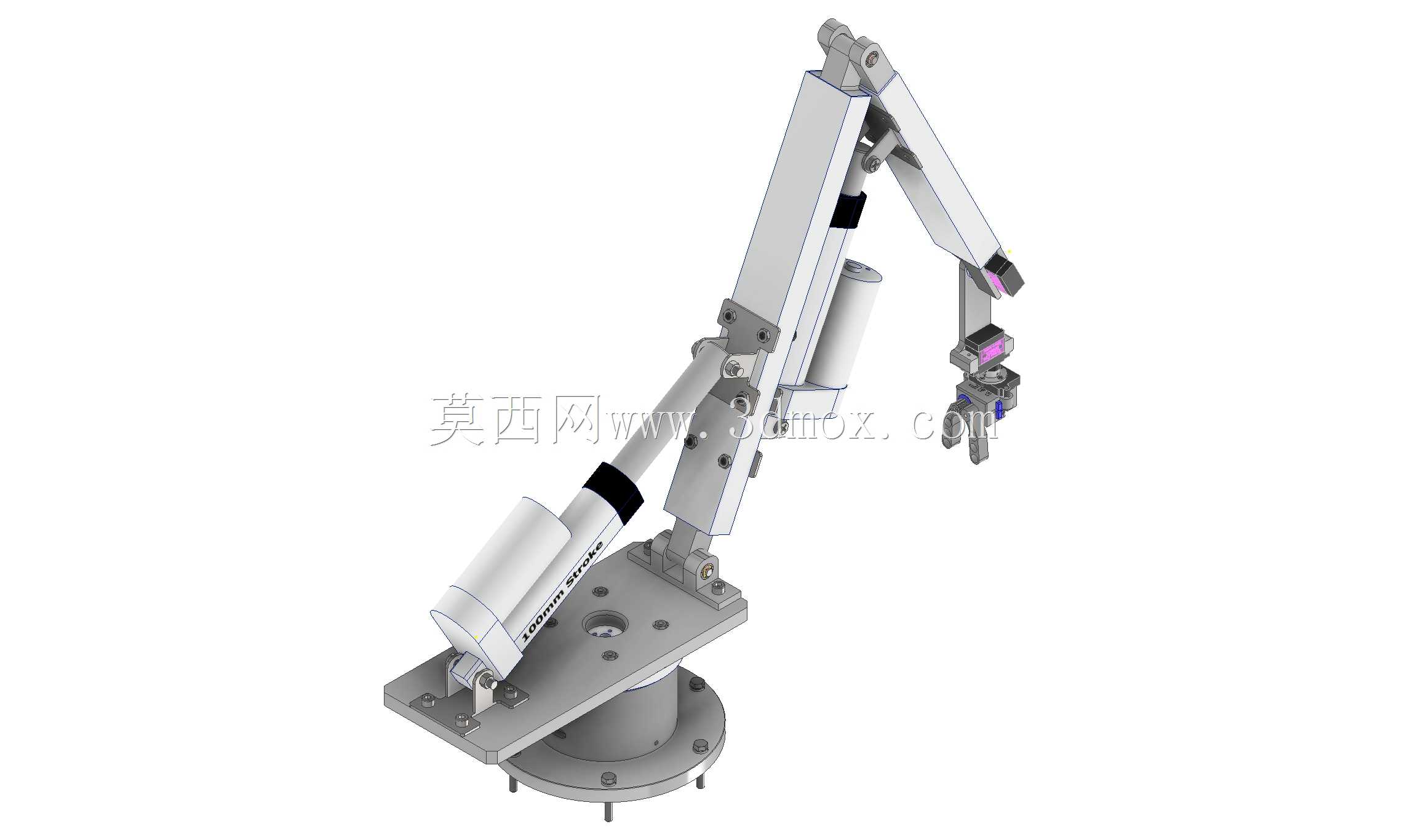

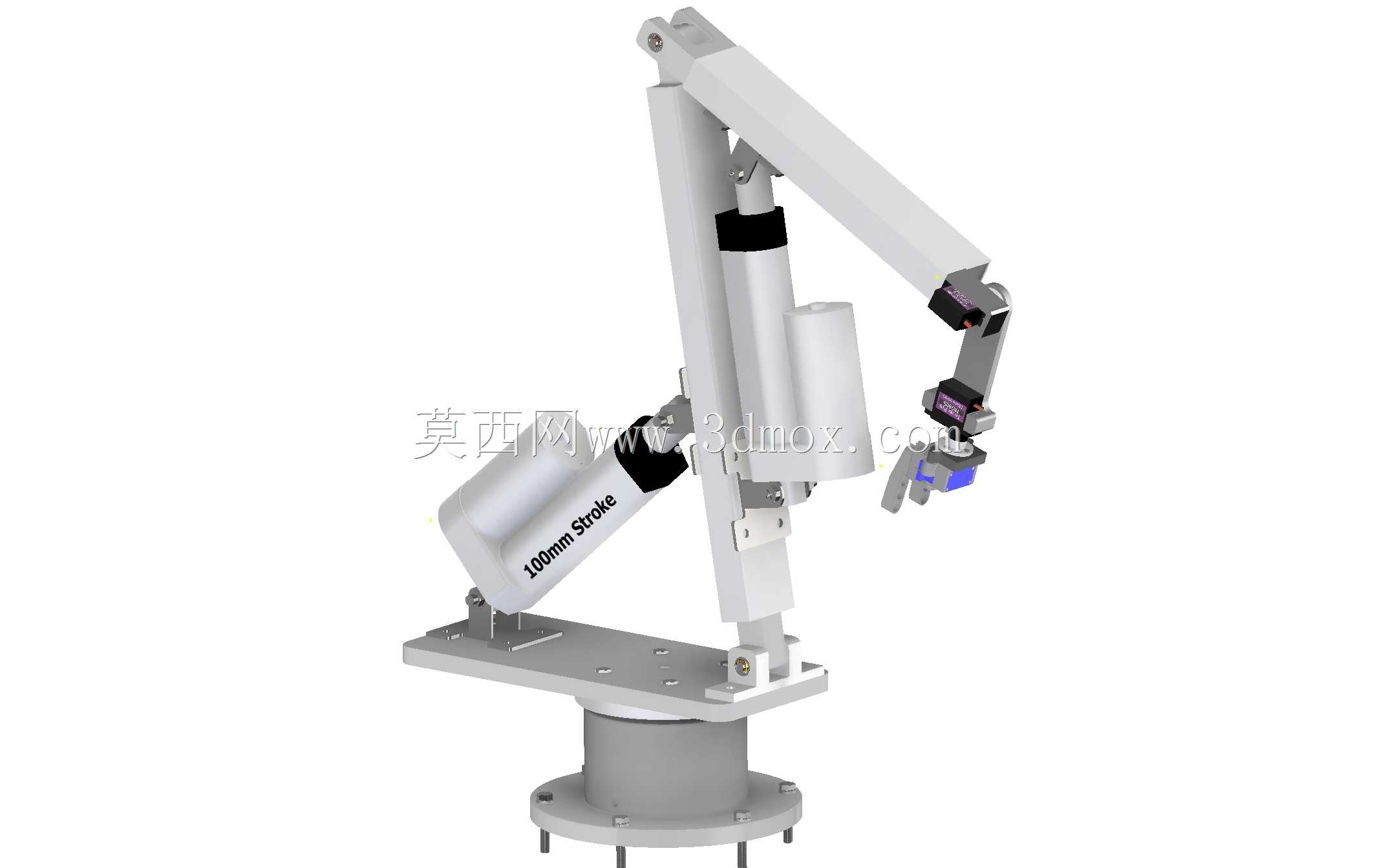

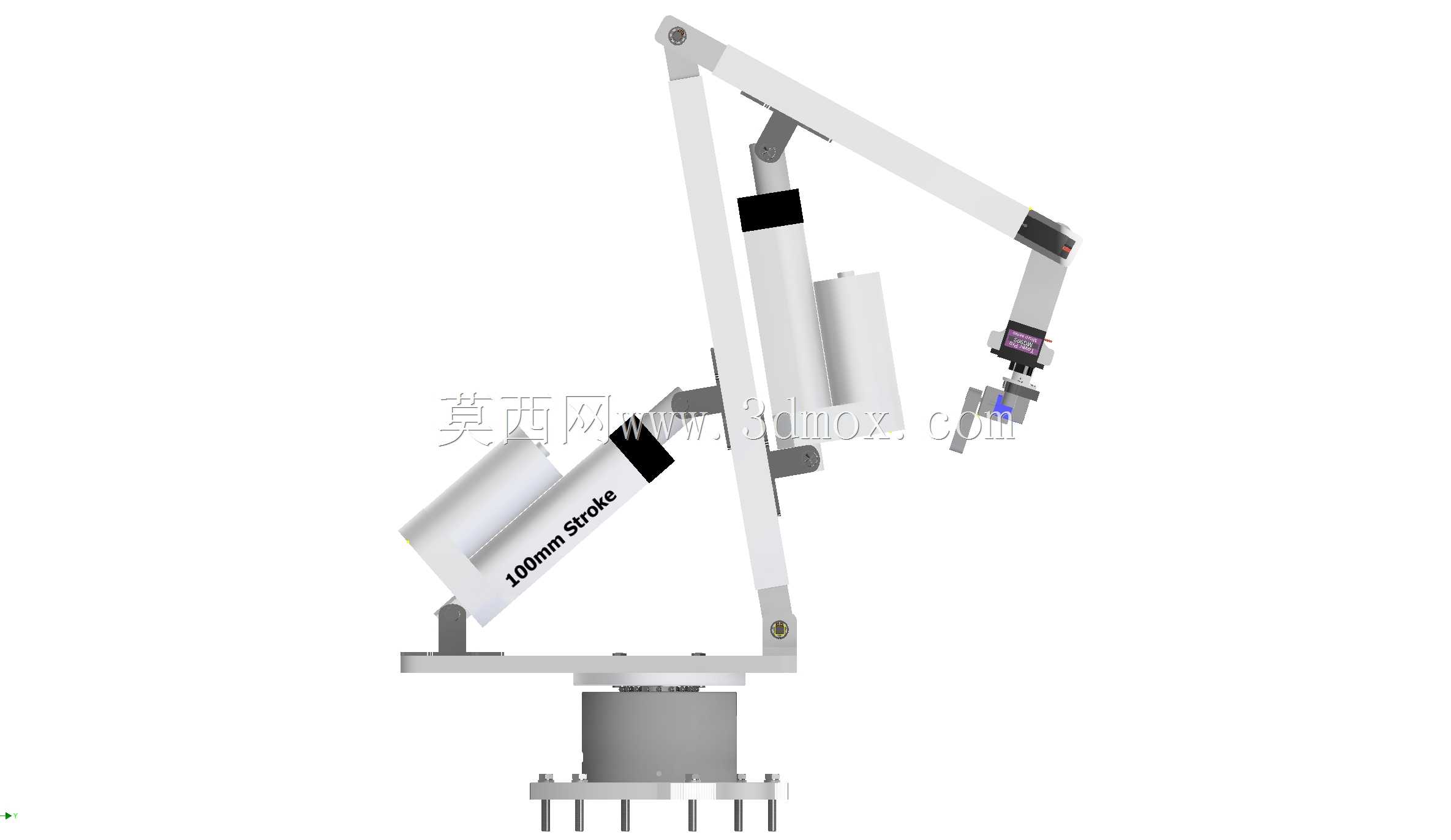

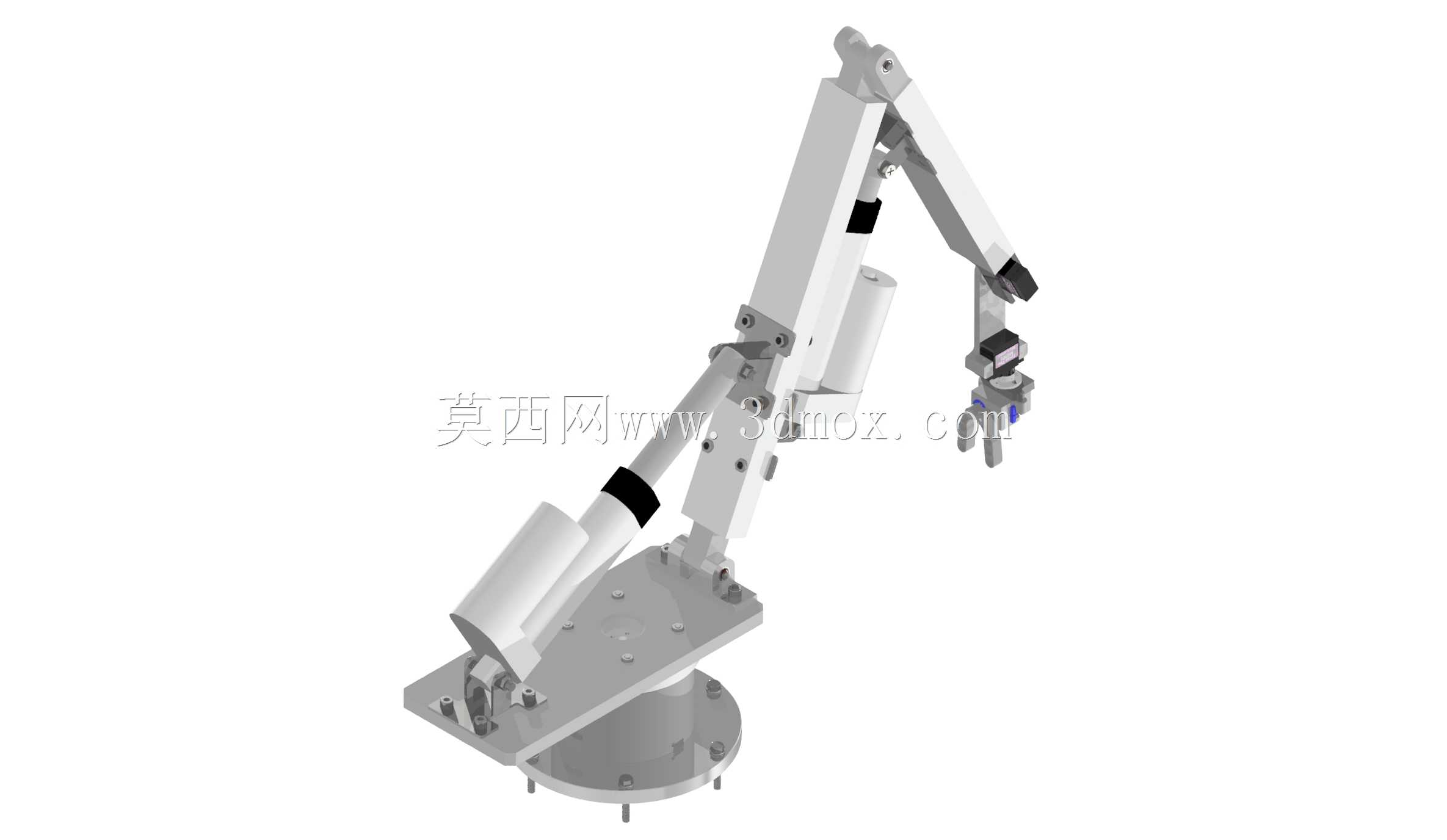

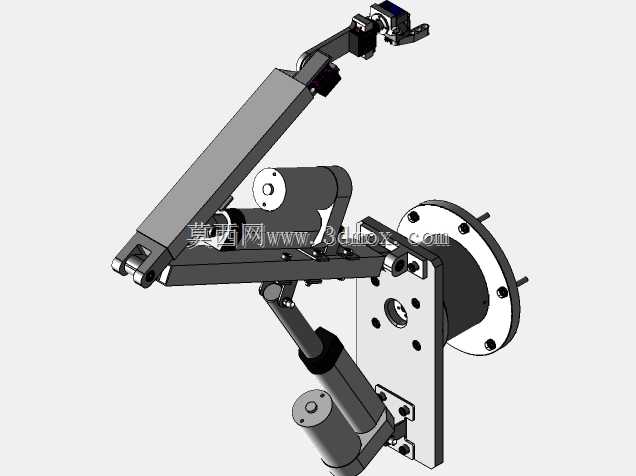

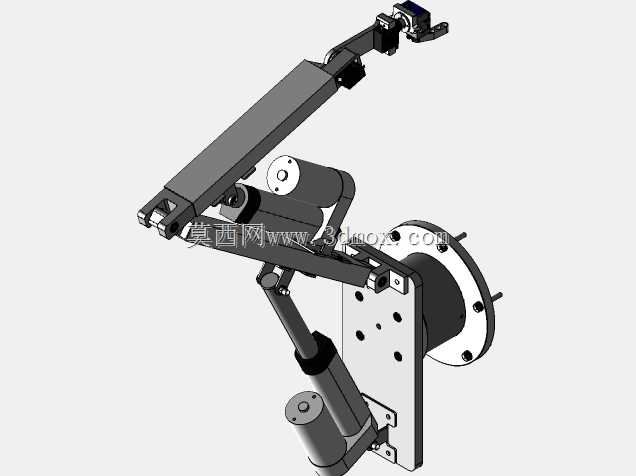

　　这款臂体选用的线性执行器单根行程为100mm，通过两根执行器的配合运动来实现大臂与小臂的角度调节，执行器的两端采用鱼眼接头与臂体、关节支座连接，能够自动补偿装配过程中产生的小角度同轴度误差，避免运动过程中出现卡滞或者别劲的问题。从安装边界来看，底座的法兰盘设置了均匀分布的安装孔位，能够直接固定在铝型材工作台、钢制机架或者移动AGV的搭载平台上，底座的总高度控制在合理区间，臂体完全收拢时的整体占地尺寸较小，不会占用过多的工位安装空间；当臂体完全伸展时，最大作业半径能够覆盖前方扇形区域，满足常规桌面级作业的范围需求。腕部末端设计了标准的工具安装法兰，能够适配气动夹爪、真空吸盘、点胶阀、小型焊枪等不同的末端执行工具，快换结构的接口兼容性强，不需要额外加工转接件就能完成工具切换。

　　从功能特性上看，线性执行器的位置重复定位精度更高，配合内置的位移传感器或者外置的磁栅尺，能够实现0.02mm级别的末端定位精度，完全满足精密装配作业的精度要求；同时线性驱动的结构传动反向间隙更小，因为执行器内部的丝杠传动副本身就具备一定的自锁特性，在断电状态下臂体不会因为自重出现下坠滑落的问题，提升了设备停机状态下的安全性，不需要额外加装关节抱闸机构，简化了整体的结构设计。在运动控制层面，因为驱动单元是线性伸缩运动，运动学逆解的计算逻辑相比全旋转关节臂更简单，控制算法的开发难度更低，对于入门级的机器人开发团队或者教学场景来说，更容易完成运动控制程序的编写与调试。

　　在结构细节设计上，所有的走线都采用臂体内部穿线的方式，将执行器的动力线、传感器信号线全部收纳在臂杆的内腔中，避免运动过程中线缆与周边设备发生剐蹭，也让整体外观更加整洁；关节处的转轴都设计了润滑脂加注通道，能够在定期维护时直接加注润滑脂，不需要拆解关节结构，降低了后期的维护成本。臂体上的所有连接紧固件都采用内六角圆柱头螺钉，沉头安装的方式不会突出臂体表面，避免运动过程中出现干涉。需要注意的是，在实际装配过程中，要严格控制线性执行器的安装初始位置，保证两根执行器在零位状态下臂体处于收拢姿态，避免运动过程中出现行程超程的问题，同时要在每个关节的极限运动位置设置硬限位挡块，作为软件限位失效后的最后一道安全防护，防止臂体运动超程造成结构损坏。
