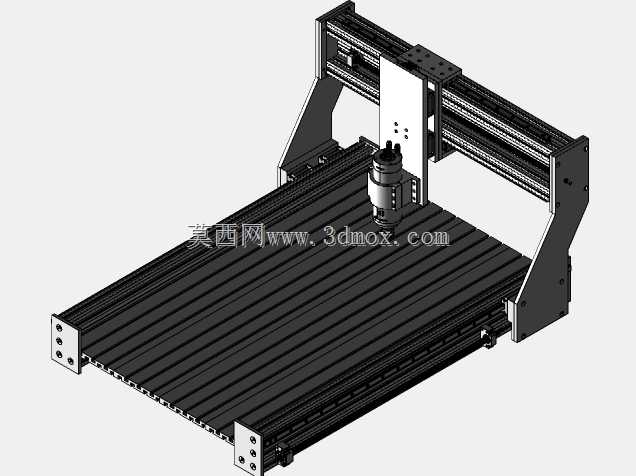

600x900工作区龙门式数控加工设备结构

　　这款龙门式数控加工设备的设计，首先围绕中小幅面非金属、软金属的平面加工需求展开，600x900的工作区尺寸刚好覆盖广告标识制作、小型木工雕花、PCB样板铣切、软铝零件小批量打样这类常见加工场景的幅面要求，不会因为幅面过大造成机架刚性冗余浪费，也不会因为幅面过小限制常规工件的装夹空间。从结构选型来看，采用龙门移动的布局形式，区别于工作台移动的同规格设备，工作台固定的设计能大幅降低运动部件的负载惯量，加工过程中承载重型工件时不会因为工作台往复运动带来额外的惯性冲击，加工精度的保持性更优。机架主体采用工业铝型材拼接的设计思路，没有采用传统焊接钢结构的方案，一方面铝型材的装配精度靠型材本身的成型精度保证，不需要大型焊接工装做时效去应力处理，

　　加工装配周期更短，后期如果需要调整幅面尺寸，只需要更换对应长度的型材即可，改装拓展性更强；另一方面铝型材的表面自带T型槽结构，不管是安装导轨齿条、拖链支架、行程开关，还是后期加装辅助定位夹具、冷却管路，都不需要额外在机架上焊接安装座，直接通过T型螺母就能完成固定，现场调试的灵活度很高。传动系统的设计上，X轴也就是龙门的横向移动方向，采用双导轨支撑的结构，两根直线导轨分别布置在工作台两侧的型材基座上，龙门的两个支脚分别和导轨滑块连接，配合齿轮齿条或者同步带传动，能保证大跨度龙门移动时的平行度，不会出现单导轨支撑的偏载啃轨问题；Y轴也就是主轴的前后移动方向，导轨布置在龙门横梁的正面，滑座通过滑块和导轨连接，传动组件居中布置，

　　抵消滑座移动时的偏载力矩；Z轴方向采用直线导轨加丝杠的传动组合，因为Z轴需要承载主轴的重量，垂直布置的丝杠带自锁特性，搭配抱闸装置能避免断电时主轴下滑撞坏工件或者刀具。主轴部分选用高速风冷电主轴，针对木工、塑料、软铝的加工转速需求，转速区间覆盖几千到几万转，不需要额外搭配复杂的水冷循环管路，整机的结构更简洁，日常维护只需要定期清理主轴散热风扇的积尘即可。工作台面采用铝型材拼接的栅格结构，表面自带T型槽，装夹工件时可以根据工件的外形尺寸，灵活移动T型螺栓的位置，搭配压板就能完成不同形状工件的固定，栅格的缝隙还能直接漏下加工产生的切屑，不会在台面上堆积影响工件装夹精度，后期如果需要加装真空吸附平台，也可以直接在栅格台面上固定吸附板，

　　不需要对原有工作台做大规模改造。从安装边界来看，整机的占地尺寸比工作区幅面每边多出约300mm的安装维护空间，左右两侧预留的空间用来安装电气柜、驱动电机和拖链，前后侧预留的空间方便操作人员装卸工件、清理切屑，不需要额外挖地坑做基础，地面找平之后就能直接放置使用，对小型加工门店、学校实训实验室、个人创客工坊这类没有大型设备安装条件的场景非常适配。设计过程中特意做了运动部件的限位防护，X、Y、Z三个轴的两端都安装了硬限位撞块和光电限位开关，双重防护避免运动超程撞坏传动部件，拖链采用全封闭结构，能把所有的电机线、主轴电源线、信号线都包裹在内，加工过程中切屑不会刮伤线缆，也避免线缆外露带来的安全隐患。实际使用中，这款设备可以完成平面铣削、钻孔、雕花、轮廓切割等多种加工工序，针对不同的加工材料只需要更换对应刀具、调整主轴转速和进给参数即可，不需要对设备结构做任何调整。机架的连接部位都采用角件加螺栓的固定方式，后期如果某个部位的型材出现磕碰损伤，只需要拆开对应位置的螺栓更换型材就能完成维修，不需要整体更换机架，维护成本远低于焊接结构的同类设备。
