可移动式动产屋顶结构三维设计方案

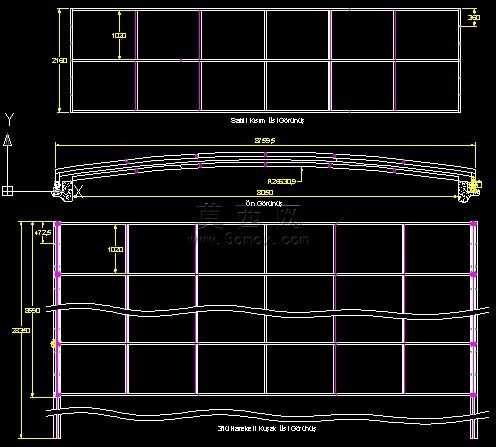

本作品为可移动式动产屋顶的三维结构设计，建模阶段严格遵循机械结构设计规范，先通过二维草图勾勒整体框架的轮廓基准，确定横向、纵向支撑梁的排布间距与整体跨度参数，再基于草图进行三维实体特征生成，对每一根框架型材进行精准的尺寸约束，保证各部件装配时的公差配合符合实际生产要求。建模过程中重点还原了屋顶的弧形顶面结构，通过曲面建模工具生成顺滑的弧面轮廓，匹配实际屋顶的排水坡度与受力形态，同时对框架节点处的连接结构进行了细节建模，还原了节点处的拼接、铰接结构，清晰展示可移动结构的运动连接逻辑。材质设置上，针对金属框架部分赋予了哑光钢材材质，调整材质的粗糙度与金属度参数，还原钢结构构件的真实质感，对顶面覆盖部分则赋予了轻质围护板材材质，区分不同部件的材质属性，让整体模型的视觉层次更加清晰。结构设计层面，该可移动屋顶采用模块化框架拼接思路，横向支撑梁与纵向主梁形成稳定的网格状受力体系，底部设置滑动导向结构，可实现屋顶整体的平移开合，满足不同场景下的空间遮蔽、敞开切换需求；弧形顶面的设计既提升了整体结构的抗荷载能力，也能快速引导雨水排放，避免屋面积水问题。设计思路上，优先兼顾结构稳定性与移动顺畅性，在框架受力关键位置做了型材截面加强处理，同时控制整体结构重量，降低移动驱动的负载，节点处的铰接结构预留了合理的活动间隙，避免移动过程中出现卡滞问题，整体模型完整呈现了可移动动产屋顶的装配关系、结构细节与运动逻辑，可用于相关产品的方案验证、结构优化与生产参考。
