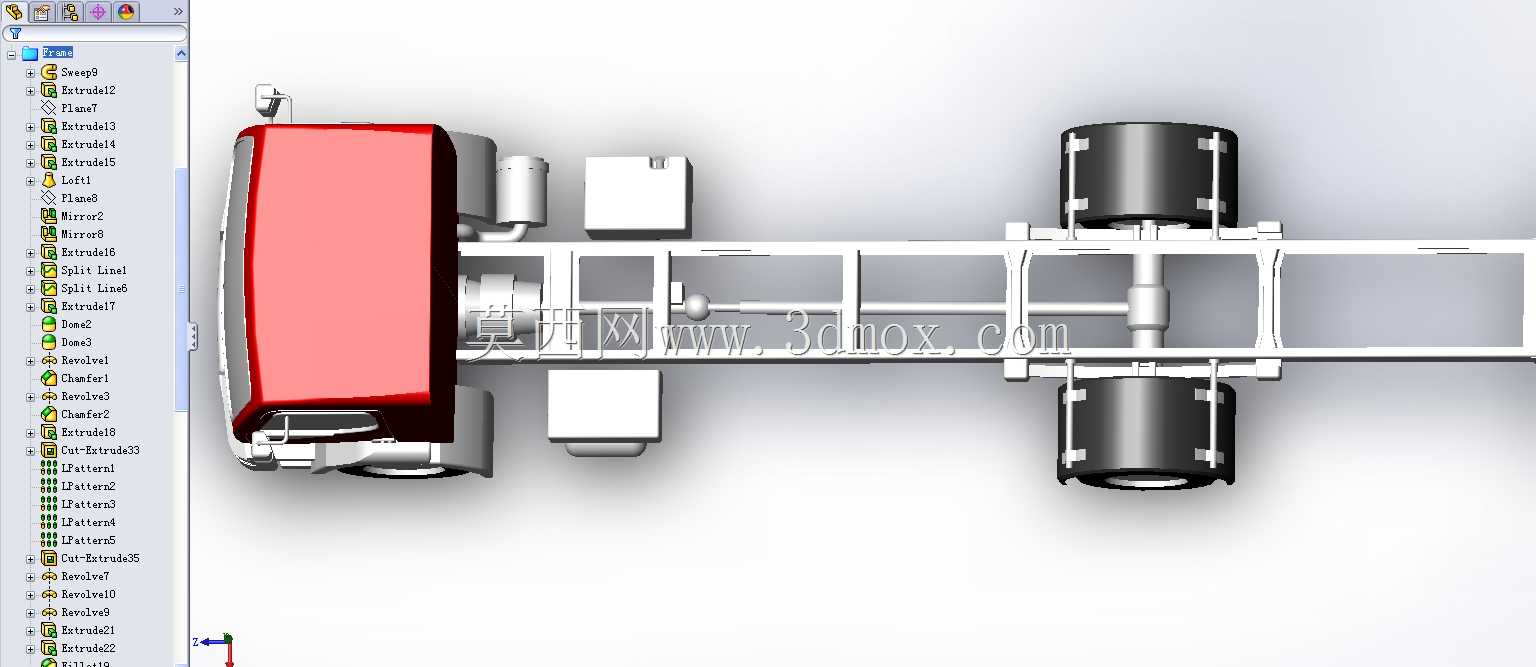

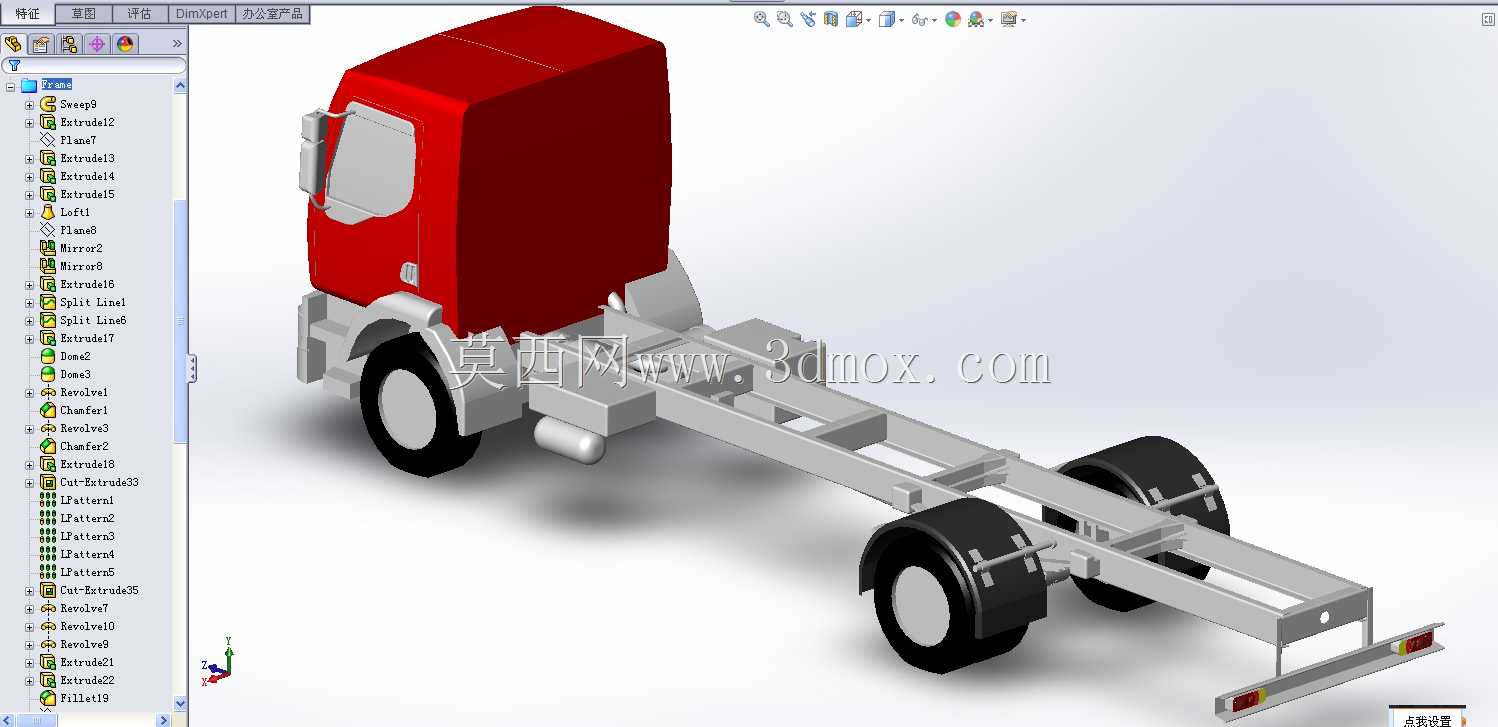

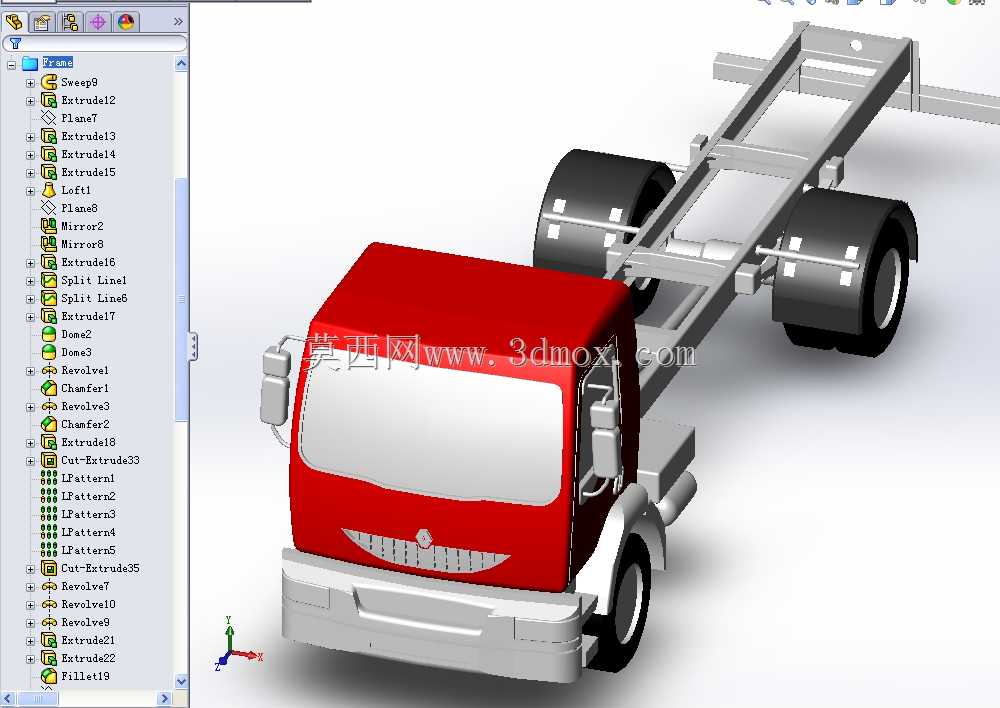

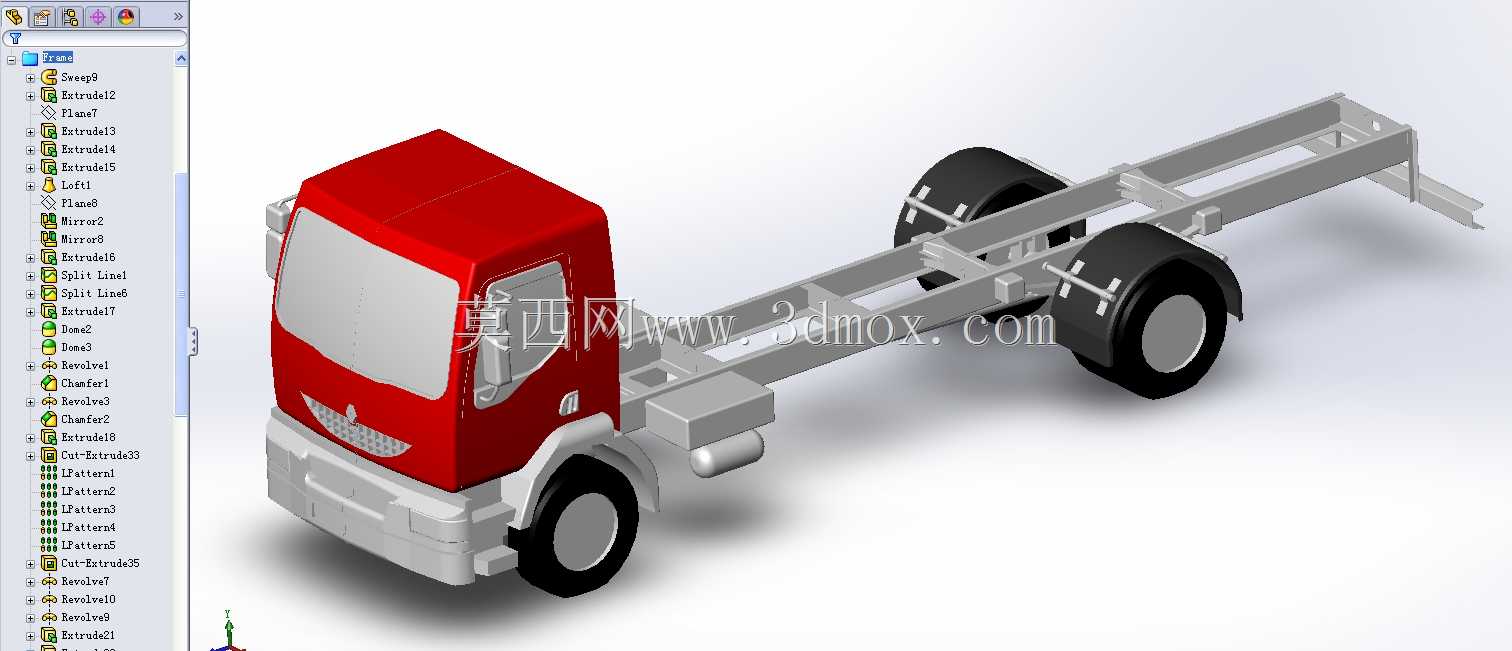

平头货运卡车底盘结构三维建模

　　本次呈现的卡车底盘三维结构，面向中短途城配、城际干线货运场景的二类底盘开发需求搭建，可作为后续加装栏板货厢、冷藏厢、环卫上装、工程作业上装的基础承载平台，适配总质量12-18吨级的中型商用车改装需求。从实际使用场景出发，该底盘优先考虑了铺装路面行驶的平顺性与非铺装路面的通过性平衡，前桥采用转向轮单胎布局，后桥采用双胎并装的承载结构，能够兼顾转向灵活性与重载状态下的载荷分布要求，避免单胎载荷超限引发的爆胎、轮辋变形等运营故障。

　　设计过程中首先确定了车架的主体承载逻辑，采用等宽变截面的梯形纵梁结构，纵梁选用冲压成型的槽型截面，前后段根据安装附件的需求预留了标准化的安装孔位，可直接适配动力总成、悬挂系统、燃油箱、储气筒、电瓶框等标准部件的安装，无需二次大规模打孔修改，减少改装阶段的结构应力集中风险。纵梁之间通过多道横梁进行连接，不同位置的横梁根据受力特性选择不同截面形式：发动机安装位置的横梁采用箱型截面提升抗扭刚度，后桥附近的横梁采用槽型截面兼顾承载与轻量化，尾端的横梁集成了后防护安装位与拖车钩接口，满足法规要求的后下部防护安装需求，同时兼顾故障状态下的拖拽作业需求。

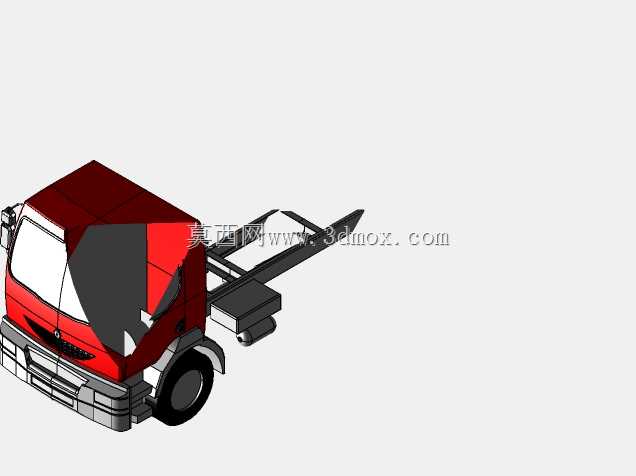

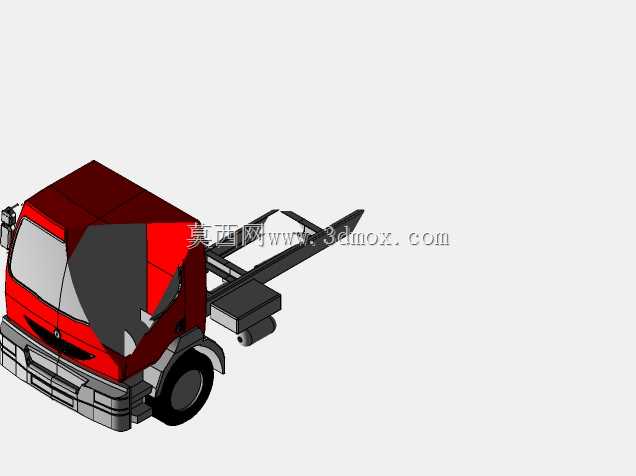

　　驾驶室采用平头短排半设计，安装位置位于前桥上方，通过悬置软垫与车架连接，能够有效过滤行驶过程中来自路面的振动传递，提升驾乘舒适性。驾驶室下方预留了足够的动力总成安装空间，可适配直列四缸/六缸柴油发动机的布置，发动机与变速箱直接连接后通过悬置结构固定在车架前段，传动轴从变速箱输出端延伸至后桥主减速器，预留的传动轴安装空间能够满足不同轴距配置下的传动轴角度调整需求，避免传动角度过大引发的振动、异响问题。

　　行走机构的设计匹配了常规商用车的轮距参数，前轮轮距设置为1900mm左右，后轮轮距匹配双胎安装需求设置为1860mm，确保轮胎外侧不超出车架上装的安装边界，避免上装加装后出现轮胎剐蹭货厢的问题。钢板弹簧悬挂的安装座直接焊接在车架纵梁下翼面，前悬挂采用少片变截面钢板弹簧兼顾轻量化与承载能力，后悬挂采用主副簧结构，空载状态下仅主簧工作提升平顺性，重载状态下副簧接触参与承载，满足不同载荷状态下的行驶需求。转向系统采用循环球式转向器，安装在车架前段左侧，通过转向拉杆连接两侧转向轮，预留的转向行程满足最小转弯直径不大于18米的使用要求，适配城市道路狭窄路段的转弯、掉头需求。

　　气制动系统的储气筒、干燥器、阀类部件的安装位均在车架外侧预留了布置空间，沿纵梁侧面排布，既方便日常检修维护，也不会占用车架上方的上装安装空间。燃油箱安装位设置在车架右侧，根据不同续航需求可适配150L-300L容量的燃油箱安装，电瓶框与尿素箱安装位设置在车架左侧，与燃油箱分置两侧平衡轴荷分布。车架尾端预留了尾灯、牌照架的安装接口，符合机动车运行安全技术条件的相关要求，无需改装单位额外设计安装支架。

　　从安装边界来看，车架上翼面为标准的上装安装基准面，所有上装的副梁均可通过U型螺栓与纵梁连接，前悬长度控制在1200mm以内，后悬长度根据轴距不同控制在1800-2200mm区间，确保轴荷分布符合设计要求，避免转向轮载荷过轻引发的高速行驶发飘、制动跑偏等问题。底盘最小离地间隙设置为240mm，能够满足乡村非铺装路面、工地临时道路的通过需求，避免行驶过程中磕碰油底壳、变速箱壳体等低位部件。整个模型的结构完全按照实际量产车型的参数搭建，各部件之间的装配间隙、运动干涉均经过校验，转向轮转动到最大角度时不会与驾驶室、直拉杆发生剐蹭，悬挂跳动到极限行程时轮胎不会与翼子板、车架发生干涉，可直接用于商用车改装的结构校核、上装匹配设计参考，也可作为商用车结构教学的演示模型使用。
