摆臂式环卫垃圾清运作业车辆结构

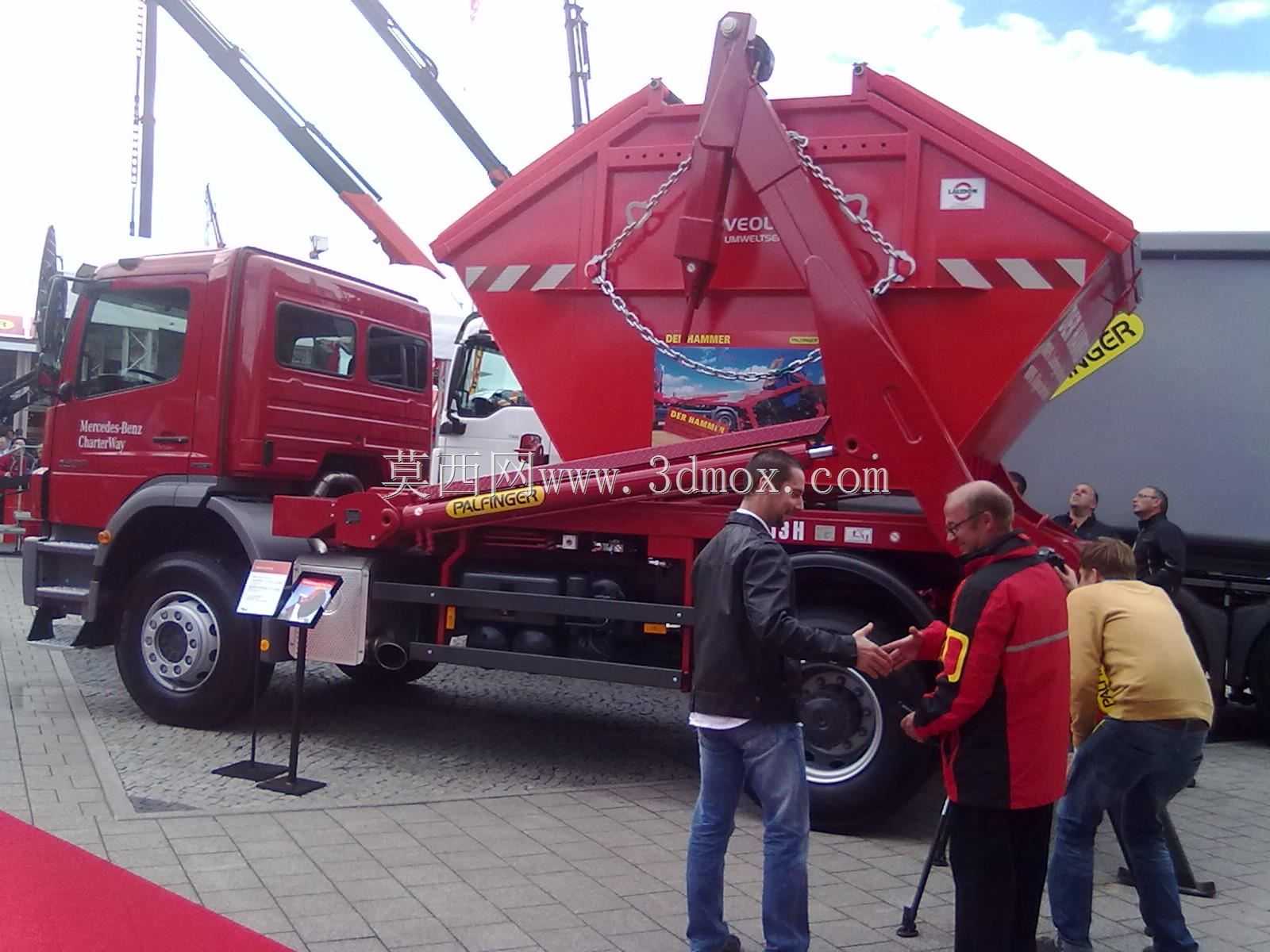

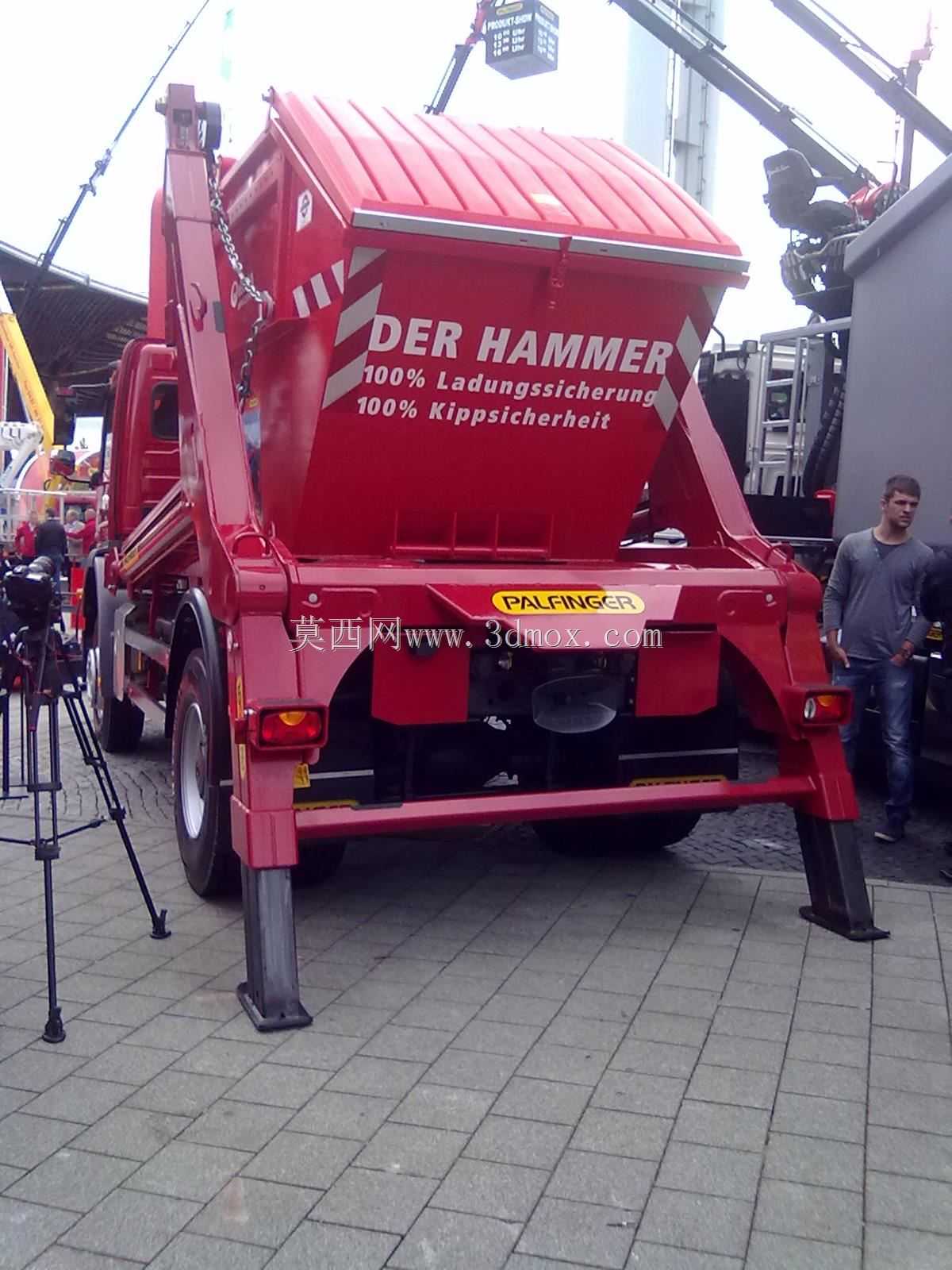

　　城市环卫作业场景中，摆臂式垃圾车主要适配街巷、小区、厂区内部的零散垃圾点位收运需求，区别于后装压缩式垃圾车的连续作业逻辑，这类车辆核心是通过可摆动的液压臂架完成独立垃圾箱的吊装、转运、卸料全流程，单台车辆可匹配多个同规格垃圾箱循环作业，大幅减少车辆在垃圾点位的等待滞留时间，尤其适合垃圾产生量波动大、点位分散的城郊区域、产业园区作业场景。从结构设计逻辑来看，整车采用成熟二类载货底盘作为承载基础，底盘选型覆盖多吨位段，可根据作业区域的道路限重、通行宽度匹配对应承载级别的底盘，车架上平面预留统一的副梁安装孔位，无需对底盘主梁做破坏性改装即可完成上装部分的固定，副梁与底盘主梁之间采用弹性缓冲垫块连接，

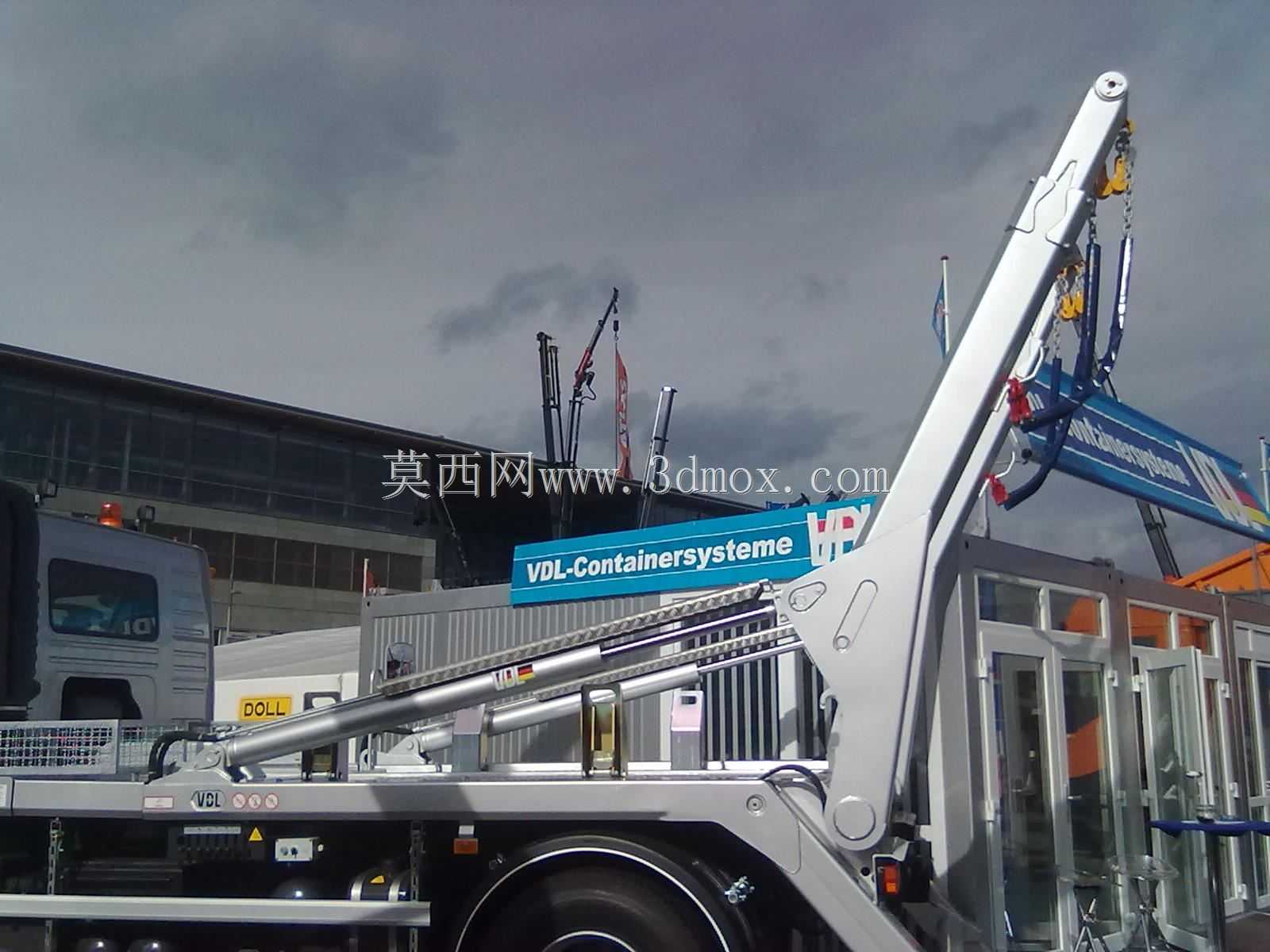

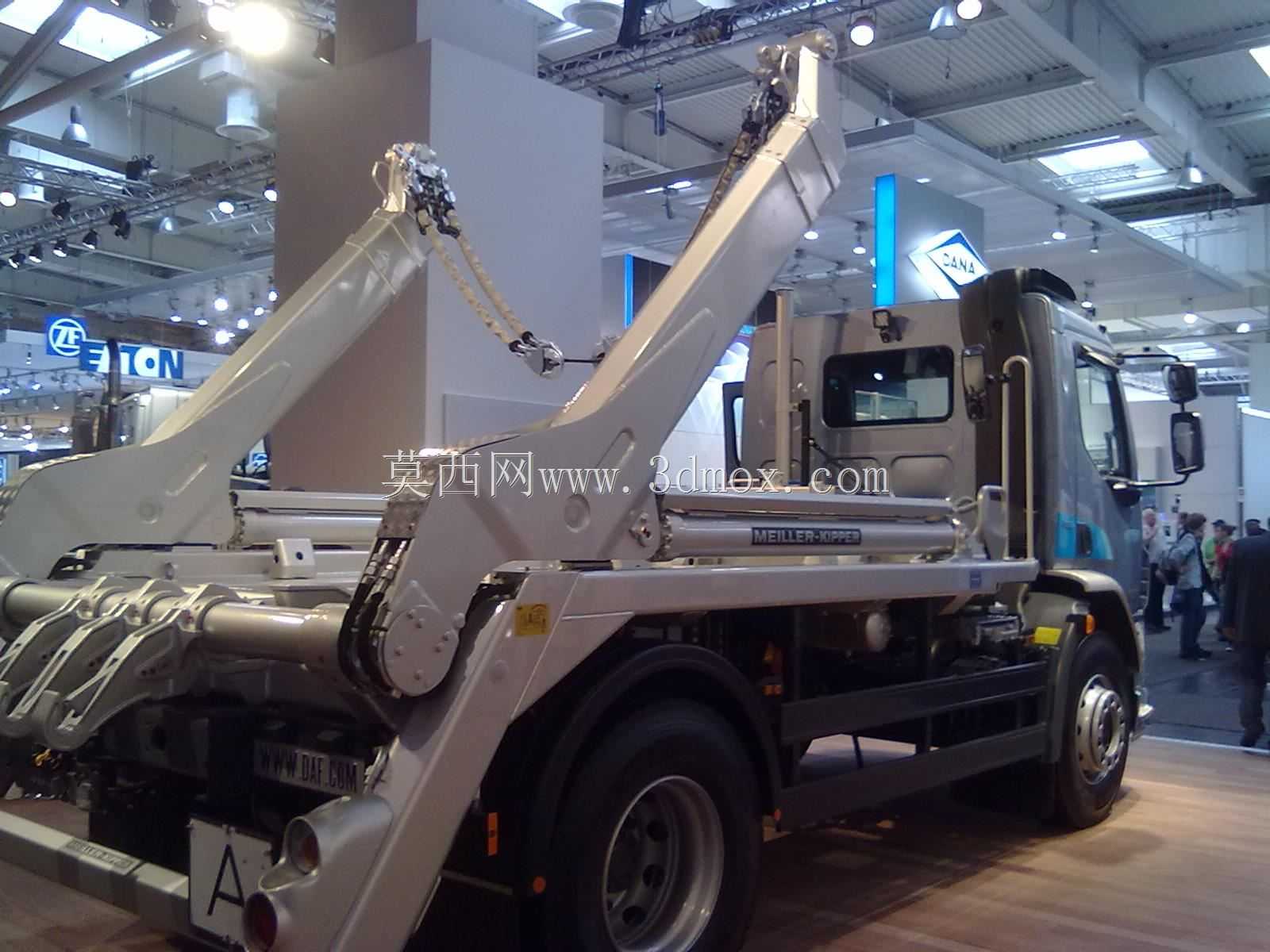

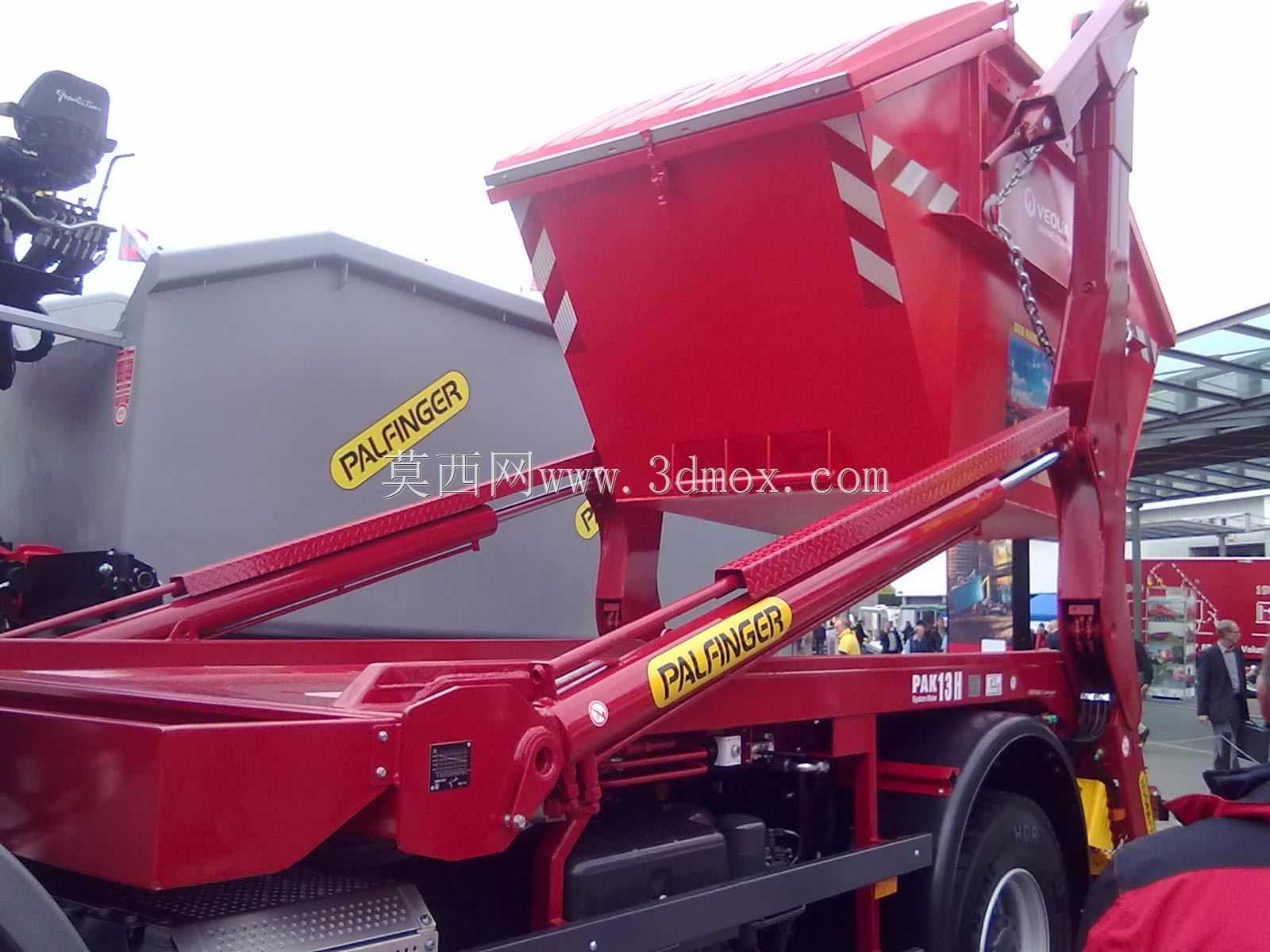

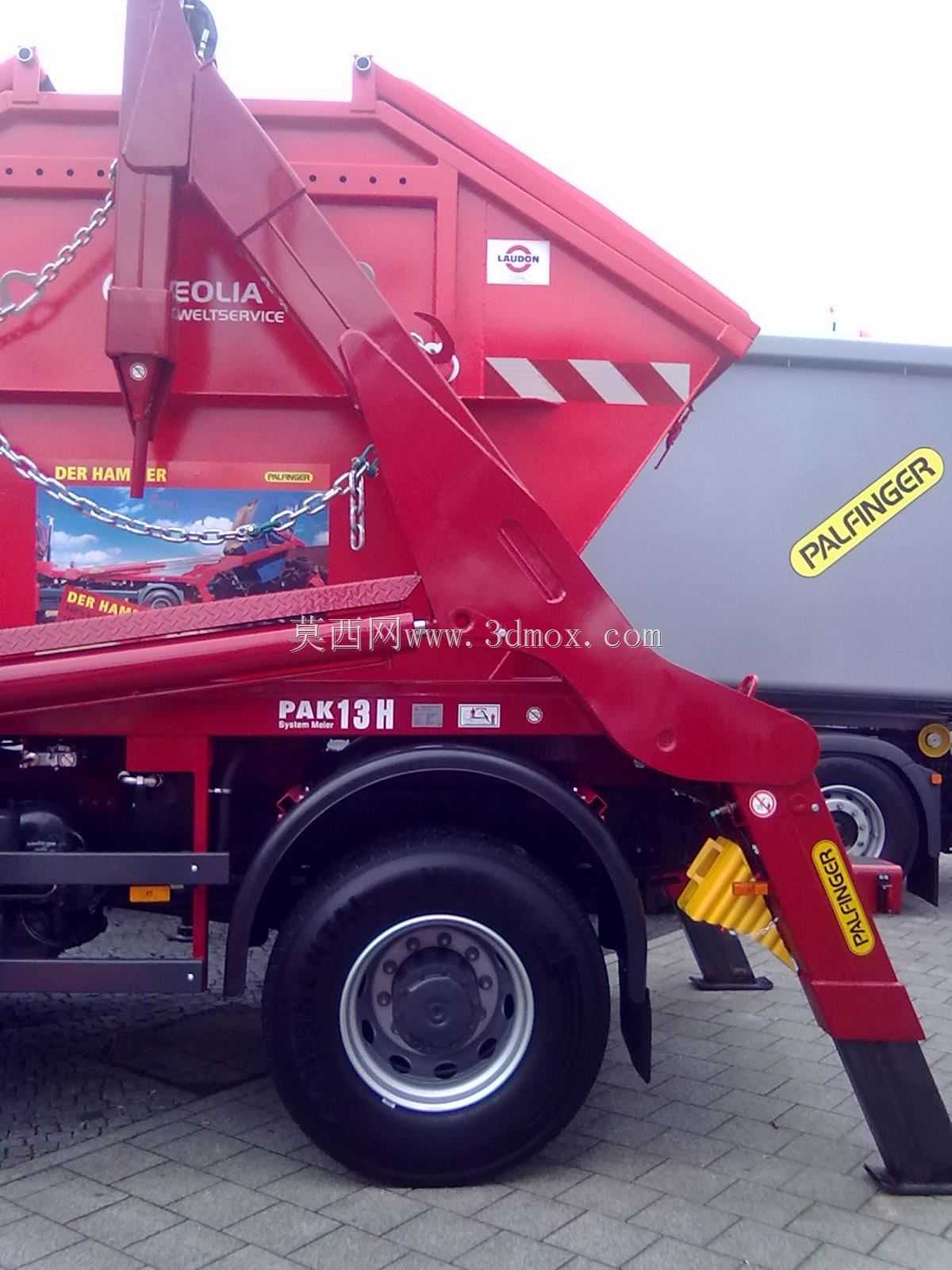

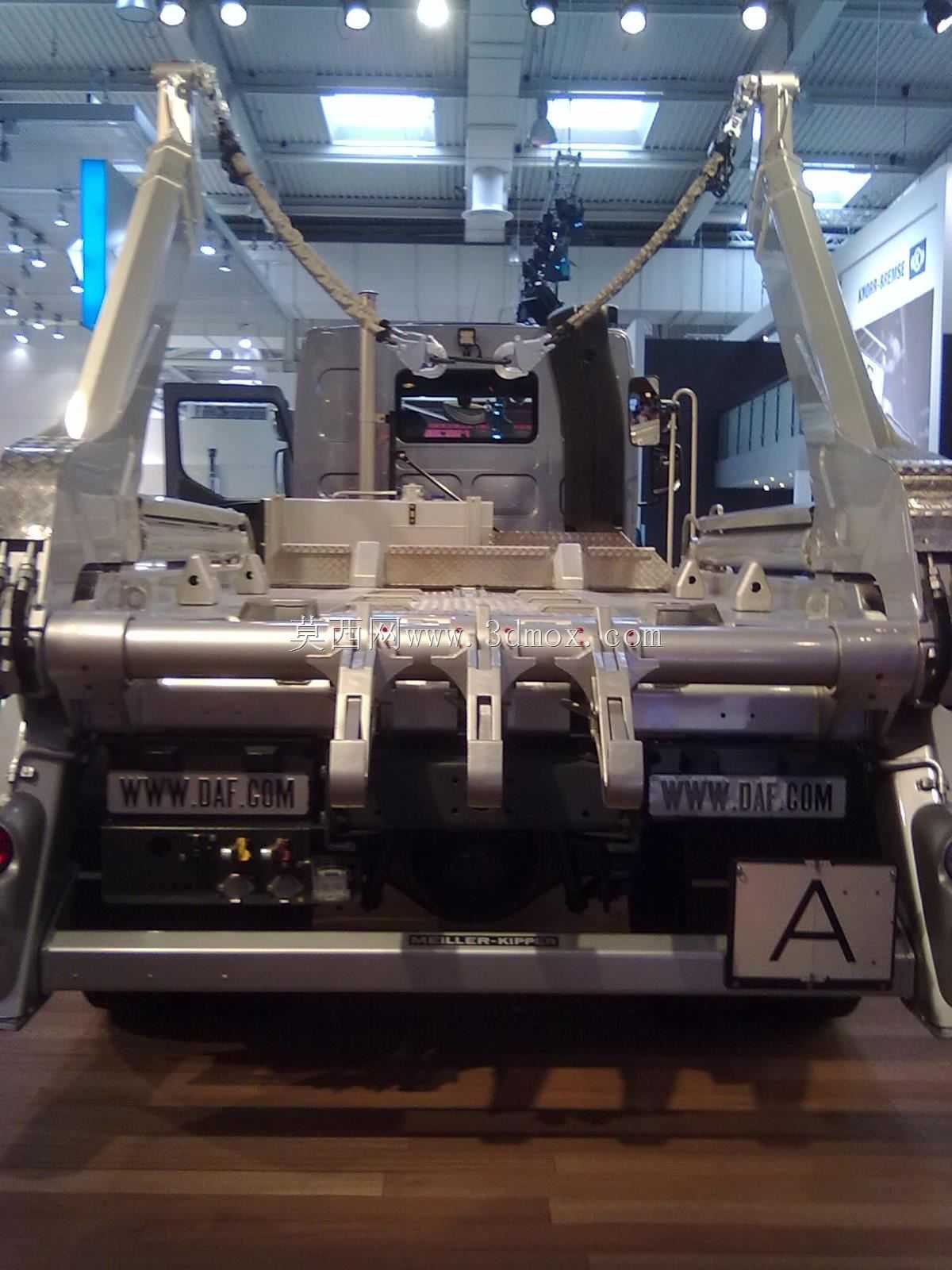

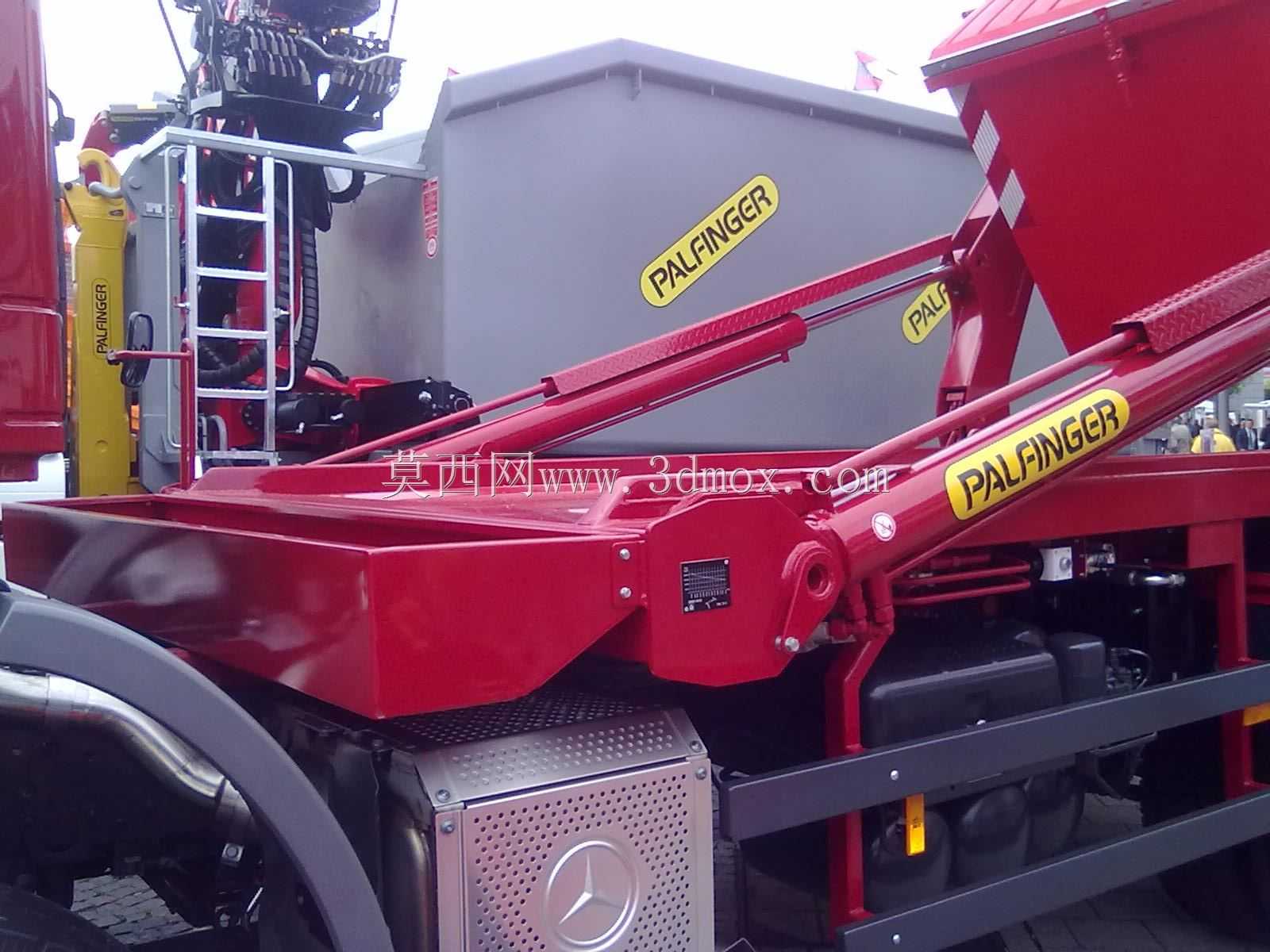

　　减少举升作业过程中冲击载荷对底盘传动系统的损伤。上装核心的摆臂机构采用对称式双铰点布局，臂架主体采用箱型截面焊接结构，铰点位置镶嵌自润滑铜套，避免长期重载摆动出现轴孔磨损松旷；臂架的摆动驱动采用双级伸缩液压缸，缸体两端均采用关节轴承连接，可补偿作业过程中车架的微小形变，避免液压缸出现偏载拉缸故障。摆臂的作业行程设计覆盖垃圾箱地面放置、地坑放置两种常规布设场景，当地坑深度在1.2米以内时，无需额外辅助设备即可完成垃圾箱的起吊作业，臂架最大举升角度下可将垃圾箱举升至卸料高度，配合垃圾箱尾部的锁止机构可直接完成垃圾倾倒，无需人工辅助开盖、挂箱。配套的垃圾箱采用倒梯形截面设计，上口宽度大于下底宽度，既可以减少垃圾箱与地面的接触面积，

　　降低地坑施工的尺寸精度要求，也能在卸料过程中保证垃圾靠自重顺利滑出，不会出现箱内积料残留；垃圾箱上口设置可翻转的密封盖，运输过程中可完全封闭，避免垃圾渗滤液滴漏、轻质垃圾飞扬，箱体侧面设置统一的吊轴接口，吊轴位置与摆臂前端的挂钩尺寸完全匹配，挂钩设置自动锁止舌片，起吊过程中无需人工插销固定即可保证箱体不会脱钩，只有当箱体完全放置到地面或者车架支撑位时锁止舌片才会解锁，从结构上杜绝起吊过程中箱体坠落的安全隐患。整车的液压系统采用底盘发动机取力驱动，齿轮泵输出的压力油通过多路换向阀分配至摆臂油缸、箱体锁紧油缸，液压回路设置双向液压锁，即使出现液压管路爆裂的极端情况，臂架也不会出现失速下坠，作业过程中的安全冗余充足。从安装边界尺寸来看，

　　整车在道路行驶状态下的外廓尺寸完全满足公路货运车辆的外廓限值要求，可正常上道路行驶无需办理超限运输许可；作业状态下臂架的水平伸出距离控制在1.8米以内，作业时占用的横向道路空间较小，在宽度4米以上的街巷即可完成全套吊装卸料作业，不会造成长时间的道路阻断。设计过程中对整车的轴荷分配做了反复校核，满载垃圾箱状态下前轴轴荷占比不低于总质量的25%，保证转向轮有足够的附着力，不会出现转向发飘的问题；后轴采用双胎承载配置，搭配重载型钢板弹簧悬架，可适应厂区、城郊非铺装路面的行驶需求，不会因为路面颠簸造成上装结构件焊缝开裂。这类车辆的结构设计核心是在成熟底盘基础上最大化上装作业的通用性，不需要对底盘的电气、制动、传动系统做大幅改动，降低后期维护的配件获取难度，液压元件全部采用通用规格，基层维修站点即可完成故障排查与配件更换，适配环卫作业高强度、高出勤率的使用需求。
