梅赛德斯奔驰重型卡车底盘结构设计

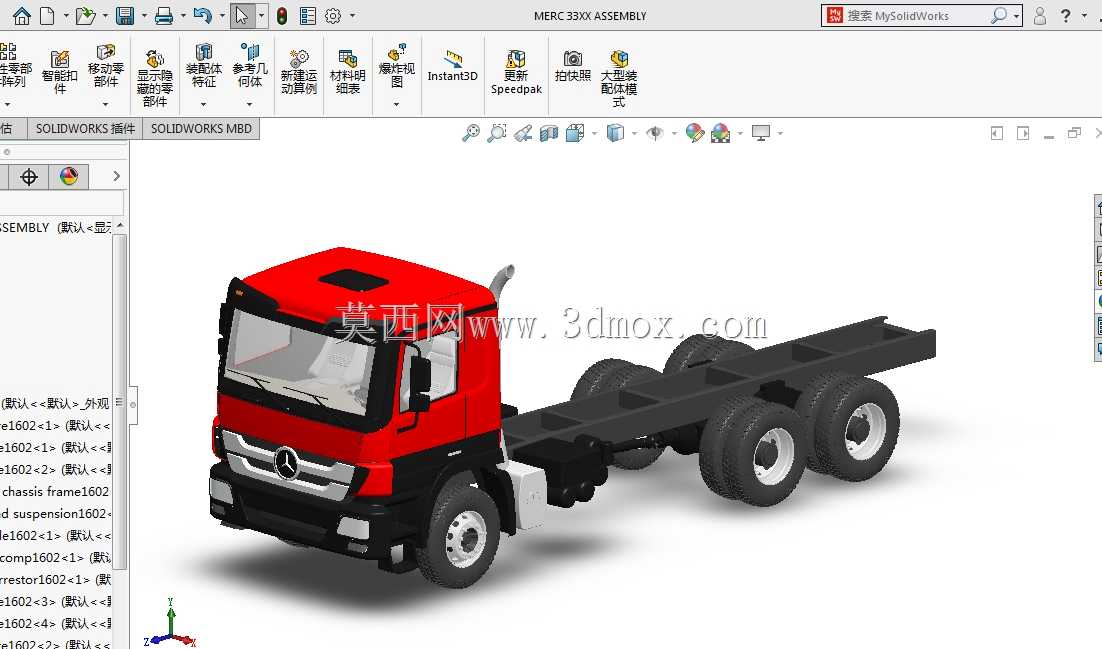

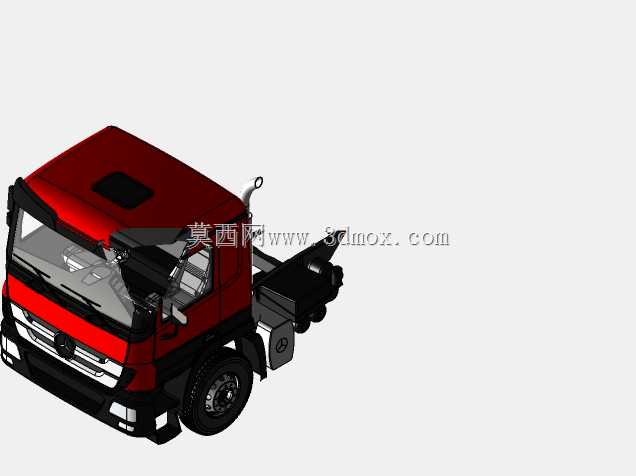

　　重型卡车底盘作为干线物流、工程转运、特种作业改装的核心承载基体，其结构设计直接决定了整车的承载极限、行驶稳定性与改装适配性，这款奔驰重卡底盘的三维结构完整还原了量产车型的底盘布局逻辑，可直接用于商用车结构教学、改装方案验证、零部件匹配校核等场景。从实际使用场景来看，该类8x4驱动形式的重卡底盘多用于长途干线普货运输、重型工程设备转运、混凝土泵车/消防车等特种上装的改装基底，不同场景对底盘的载荷分布、安装点位预留都有差异化要求，建模过程中完整保留了车架纵梁的标准孔位布局，可直接匹配不同上装的副梁连接需求，无需额外对车架安装面做二次结构调整。

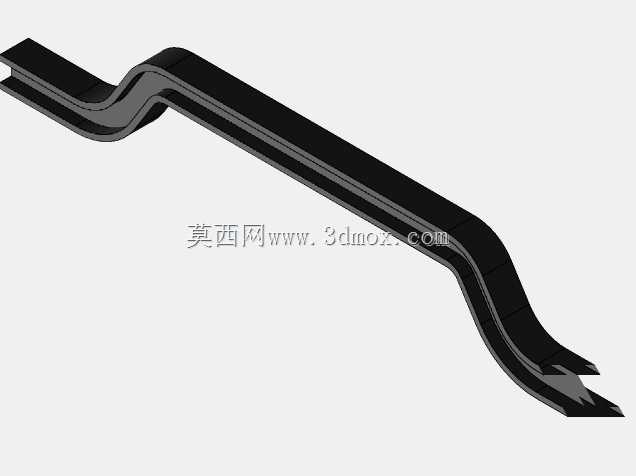

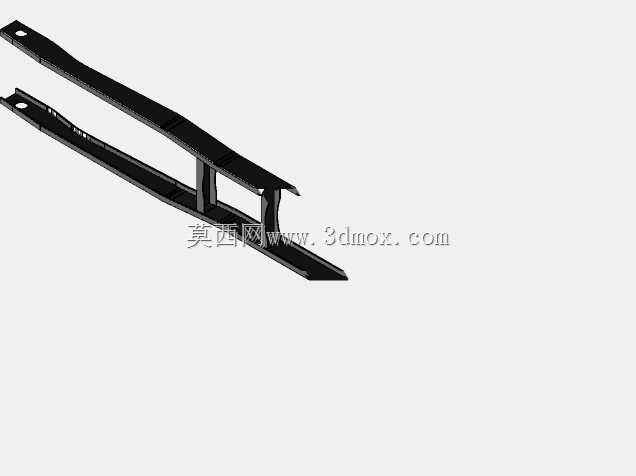

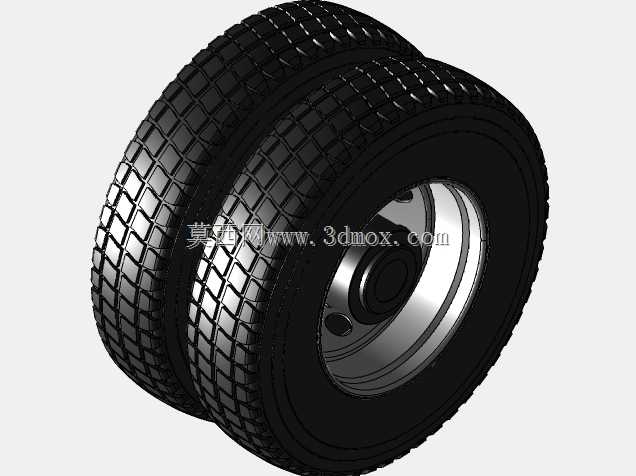

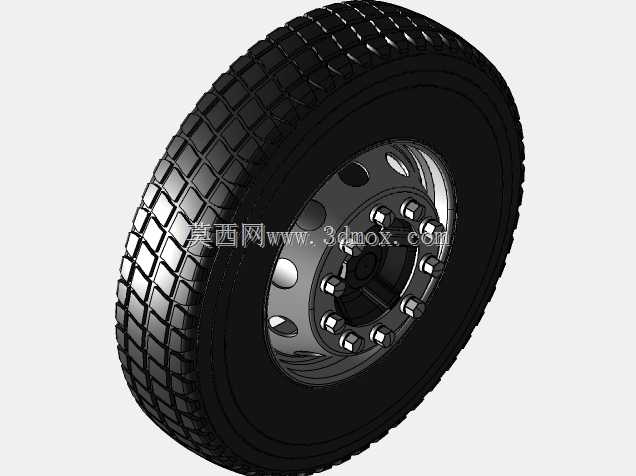

　　从功能特性来看，该底盘采用变截面梯形车架结构，前段窄体设计适配驾驶室悬置与转向机构的安装空间，后段等截面直通梁结构最大化保障承载能力，车架纵梁采用高强度钢冲压成型的槽型截面，横梁采用铆接+螺栓连接的混合固定方式，既保证了车架整体的抗扭刚度，又能在复杂颠簸路面释放局部应力，避免长期重载下出现车架开裂问题。前桥采用钢板弹簧非独立悬架，匹配鼓式制动结构与横向稳定杆，兼顾重载承载能力与转向行驶的侧倾抑制能力，中后桥采用双后桥驱动布局，搭配平衡悬架结构，可在非铺装路面保证各驱动轮的接地附着力，避免单轮悬空出现动力流失，同时平衡轴的结构设计可将后桥载荷均匀分配到两根驱动桥上，避免单桥载荷超限。

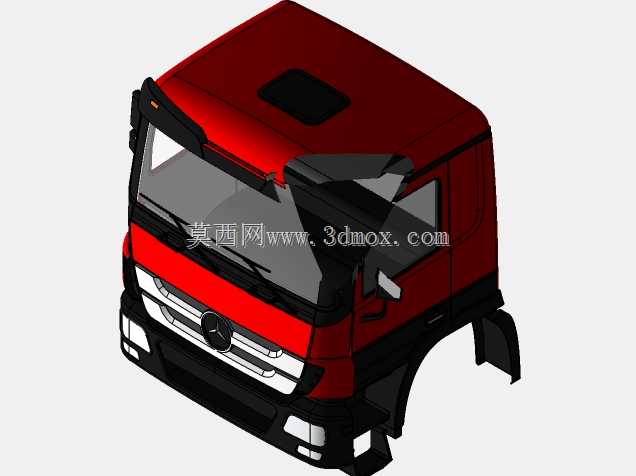

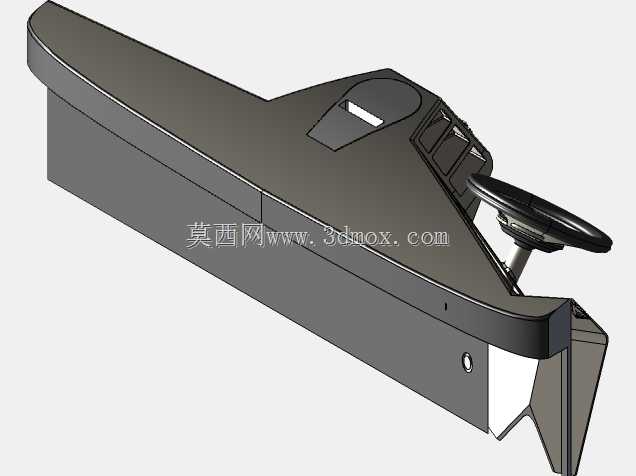

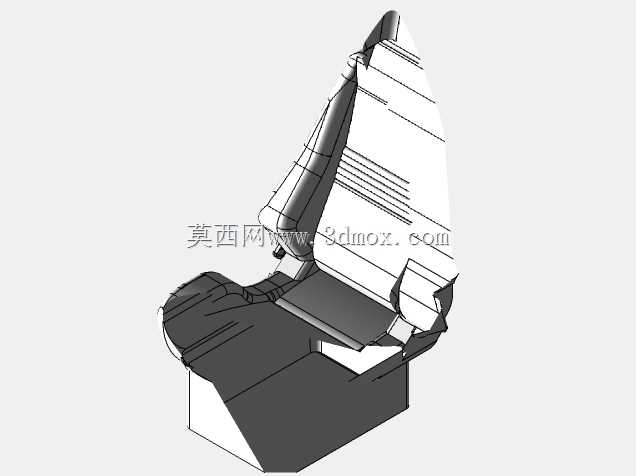

　　建模过程中严格遵循实车的尺寸边界要求，车架总宽度保持在865mm的行业标准尺寸，可适配绝大多数标准货箱、特种上装的安装宽度要求，车架上翼面的安装孔位按照200mm的标准间距排布，孔位直径统一为18mm，匹配商用车通用的M16连接螺栓规格，改装时无需重新打孔即可完成上装副梁的固定。驾驶室悬置点位采用四点悬浮结构的安装预留，前悬置点位于车架前段纵梁外侧，后悬置点位于驾驶室后方的车架加强段上，可直接匹配弹簧减震或者气囊减震的悬置结构，满足不同配置车型的适配需求。转向系统采用循环球式转向机的安装布局，转向摇臂、直拉杆、转向节臂的连接关系完全还原实车运动逻辑，可直接用于转向轮转角校核、转向干涉检查等设计验证工作。

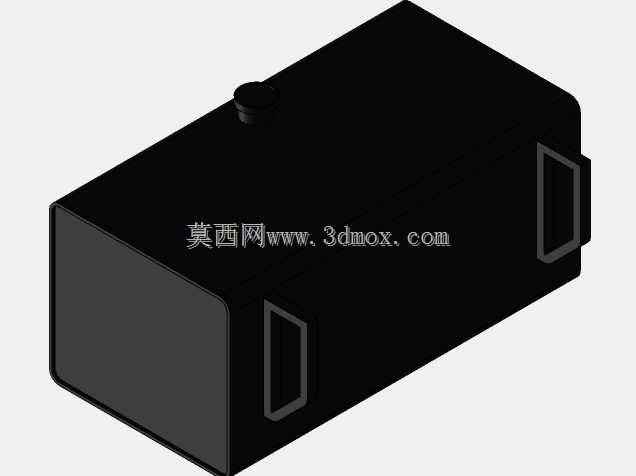

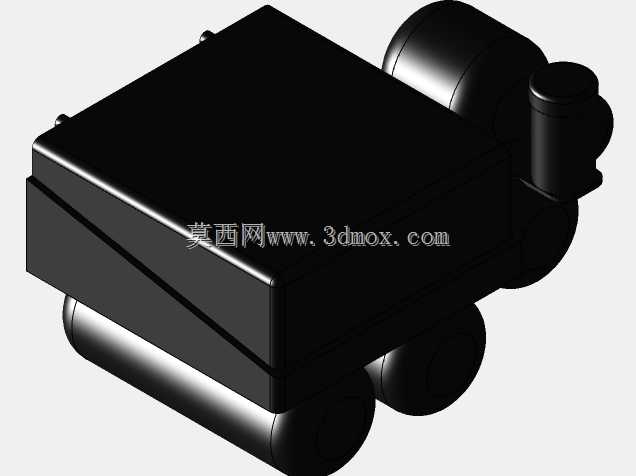

　　底盘的动力传输路径在模型中也做了完整的结构呈现，发动机、离合器、变速器、传动轴、驱动桥的连接位置完全匹配实车的布置方案，传动轴的万向节安装角度控制在3度以内的合理区间，避免大角度传动带来的振动与传动效率损失。燃油箱、储气筒、蓄电池等附属部件的安装支架都保留了完整的安装点位，支架与车架的连接位置都做了局部加强结构，避免长期振动下出现支架断裂问题。制动系统的气路排布预留了足够的安装空间，前后桥的制动气室安装位置避开了悬架运动的干涉区域，车轮跳动过程中不会与气室、管路出现剐蹭。

　　针对改装场景的适配需求，该底盘模型的后段车架预留了足够的上装安装长度，从驾驶室后围到车架尾端的长度满足不同长度货箱、作业装置的安装需求，车架尾端的牵引装置安装位、后防护安装位都做了结构保留，可直接适配牵引销、后防撞梁等标准部件。在结构设计思路上，该底盘优先保障核心承载区域的结构强度，纵梁在悬架安装、发动机安装、牵引座安装的位置都做了局部加强衬板设计，通过双层板结构提升局部载荷承受能力，非承载区域则通过优化截面厚度实现整车轻量化，在保证承载能力的前提下降低底盘自重，提升整车的燃油经济性。

　　从三维建模的工程实用性角度来看，该模型的所有零部件都保留了独立的装配约束关系，可直接生成工程图纸用于零部件的生产参考，也可导入动力学仿真软件中，用于整车行驶平顺性、车架应力分布、悬架运动特性的仿真分析，帮助设计人员在方案阶段快速验证结构合理性，减少实车试制过程中的问题整改成本。对于商用车改装企业而言，该模型可直接作为改装基底，在上装设计过程中提前校核与底盘部件的干涉问题，避免改装完成后出现部件剐蹭、安装点位不匹配的问题，大幅缩短改装方案的开发周期。
