林业作业用回转式木材抓持装置结构设计

　　这款抓持装置主要适配于中小型工程机械前端属具接口，核心应用场景集中在林区原木装卸、木材加工厂料场堆垛、短距离木材转运作业，也可适配于拆船行业废钢抓取、城市绿化作业中树干清运等相近工况，相比传统钢丝绳索具捆扎的作业方式，这类机械式抓持装置不需要人工辅助捆扎，单人操作主机即可完成全部抓取、转运、堆垛动作，作业效率能提升4倍以上，同时能规避人工穿索过程中木材滚落、索具断裂带来的安全风险。

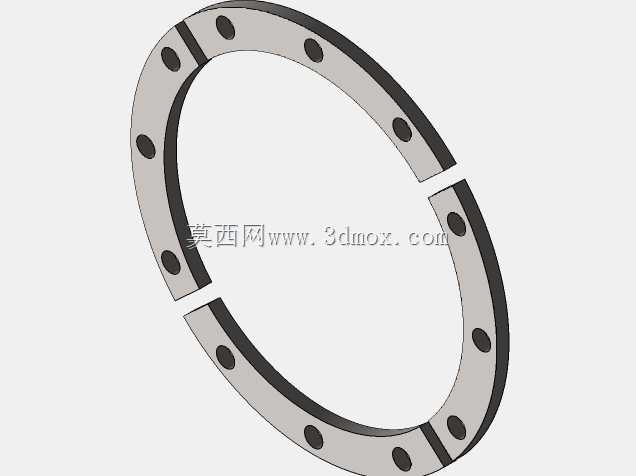

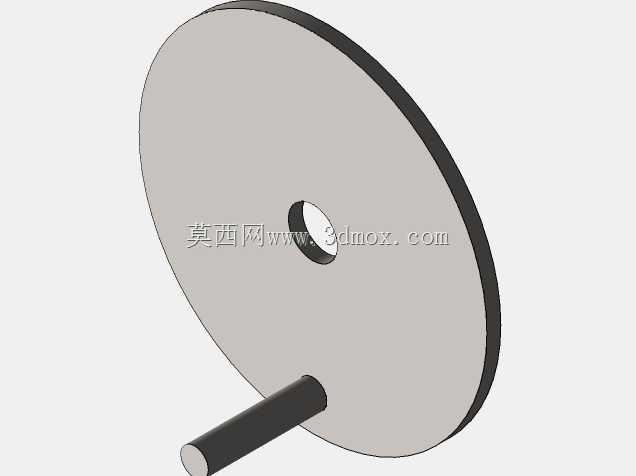

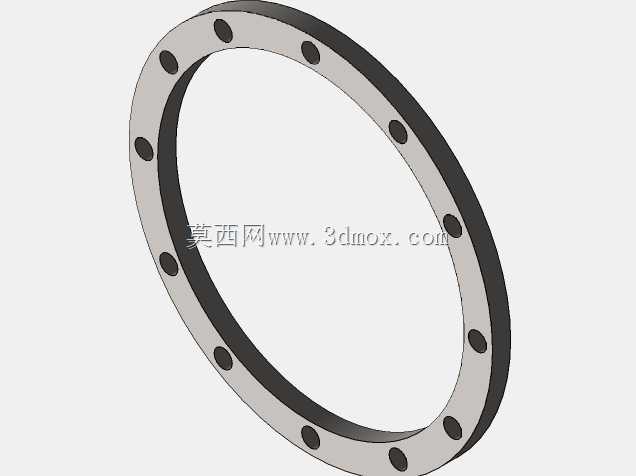

　　从结构设计逻辑来看，装置顶部采用标准回转支承连接结构，可直接匹配主机的液压回转接头输出端，实现360度全周回转，作业过程中不需要频繁调整主机站位，就能对准不同摆放角度的木材，适配狭窄料场的作业需求。顶部连接法兰的安装孔位采用通用跨距设计，能兼容多数6吨级主机的属具安装接口，不需要额外制作过渡连接法兰，降低现场改装的工作量。

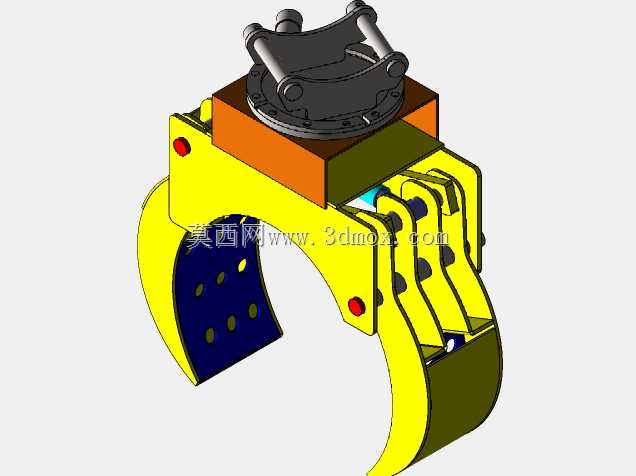

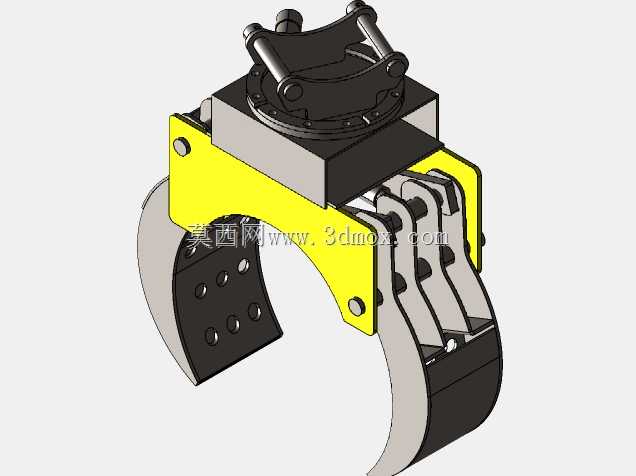

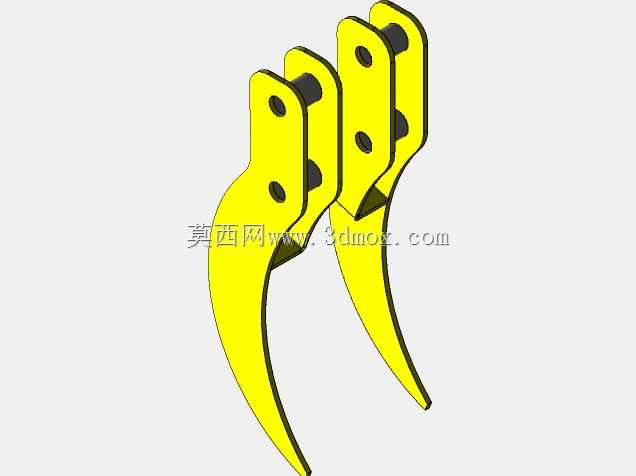

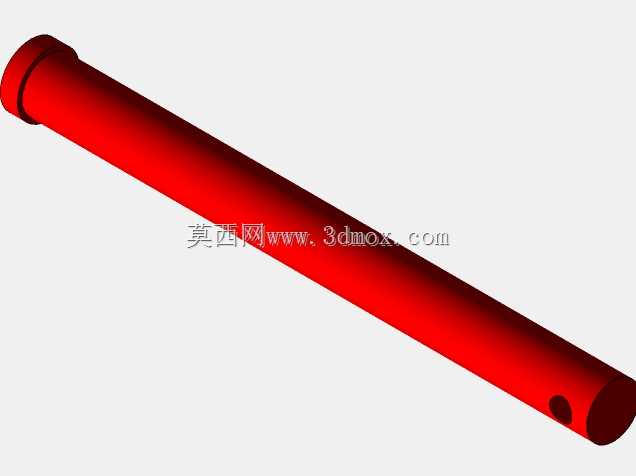

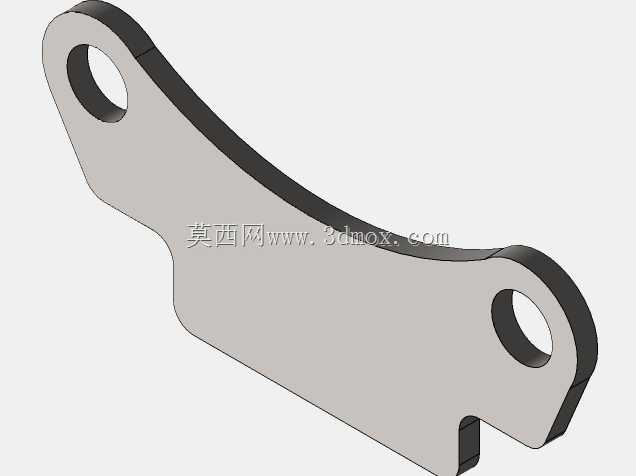

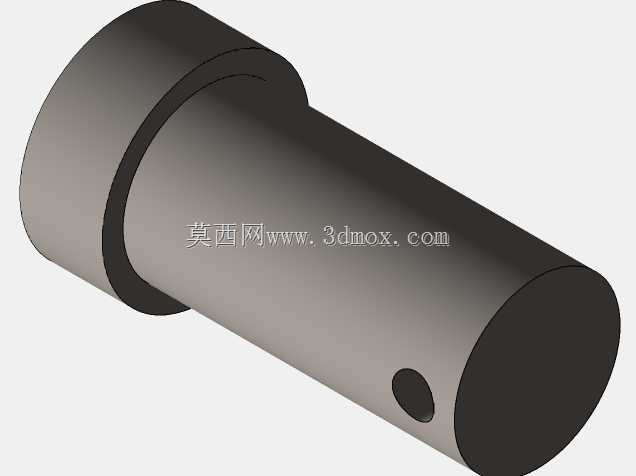

　　夹爪部分采用弯臂式弧面结构，闭合状态下两瓣夹爪形成的包覆腔能贴合原木的圆柱外轮廓，夹爪内侧的带孔耐磨衬板采用可更换设计，衬板上的通孔一方面能减少衬板与木材表面的接触面积，增加抓取摩擦力，避免光滑原木在夹持过程中滑脱，另一方面能在衬板磨损后快速拆卸更换，不需要整体更换夹爪主体，降低后期维护成本。夹爪的铰接点采用错位布置的销轴连接，配合内置的液压油缸驱动，开合行程能覆盖直径150mm到800mm的木材夹持需求，单爪最大夹持力能满足单根3吨以内原木的抓取载荷要求。

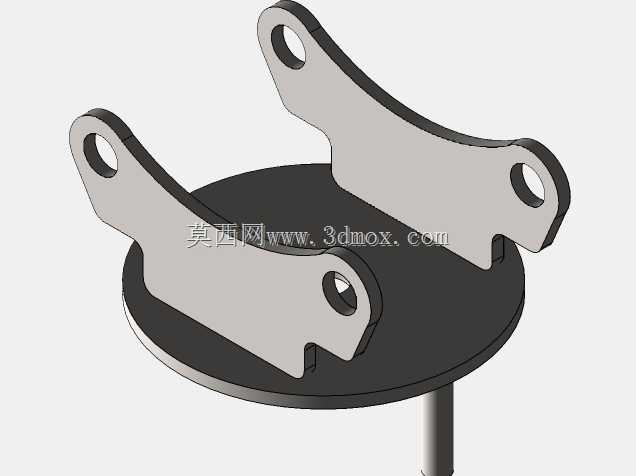

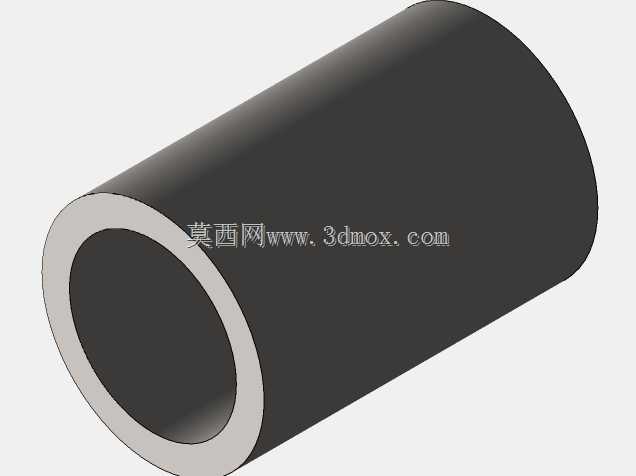

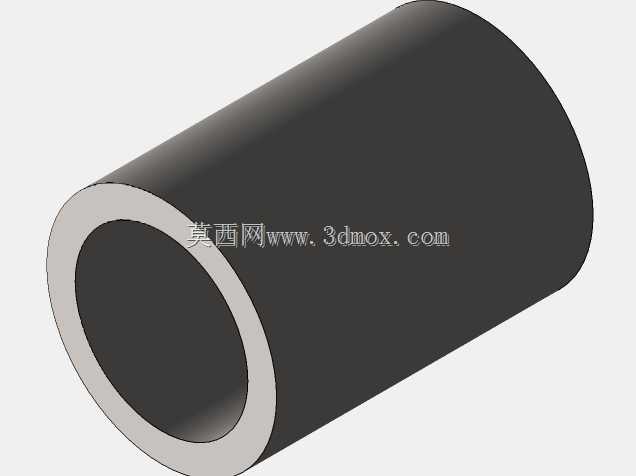

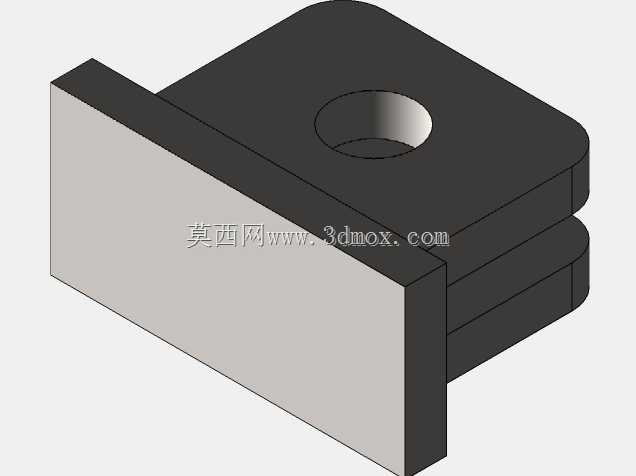

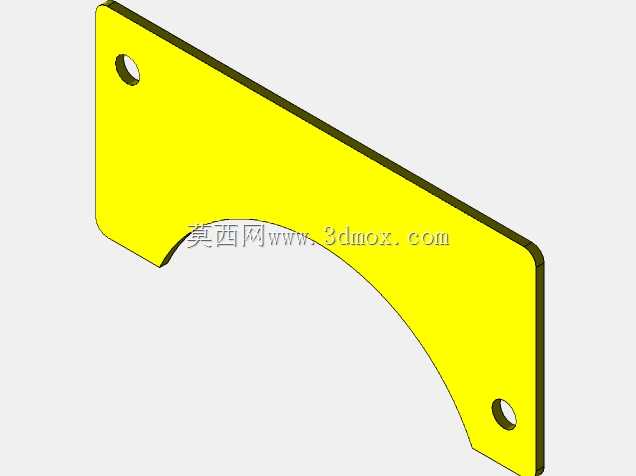

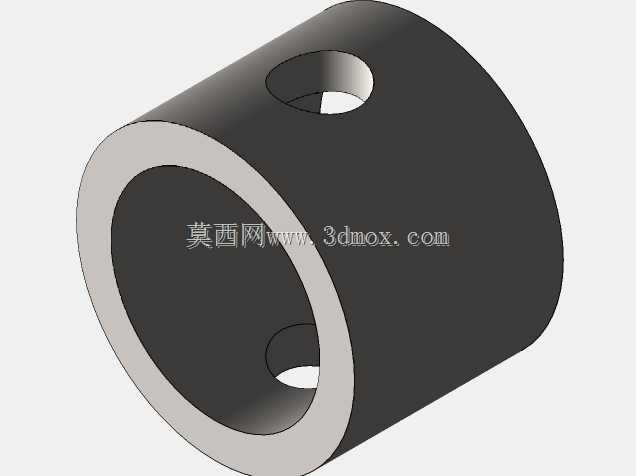

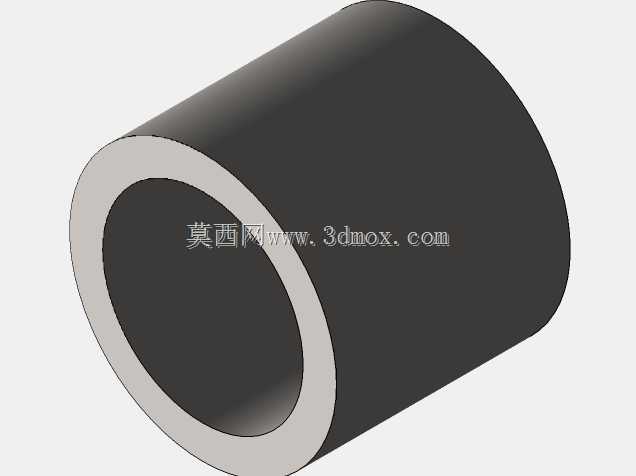

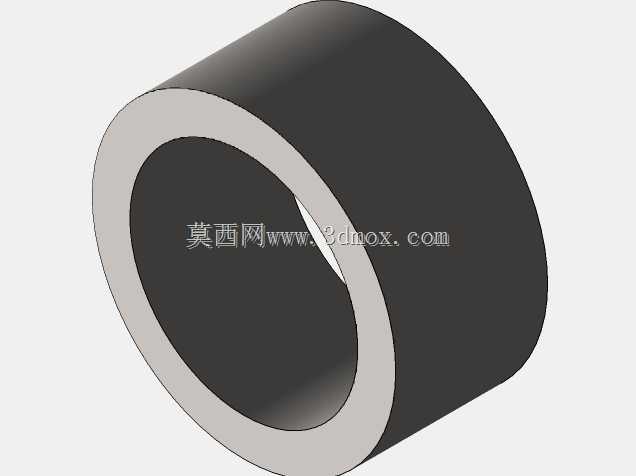

　　夹爪主体采用箱型焊接结构，主体板材选用低合金高强度结构钢，焊接后做整体去应力处理，避免长期重载作业下结构变形导致的铰接点卡滞。夹爪外侧的红色限位块为聚氨酯缓冲材质，在夹爪完全闭合时能缓冲两瓣夹爪的刚性碰撞，减少铰接销轴的冲击载荷，延长销轴和轴套的使用寿命。顶部的安装座与夹爪主体之间设置有加强筋板过渡，能抵消回转过程中偏载带来的扭矩，避免连接位置应力集中开裂。

　　从安装边界尺寸来看，装置整体闭合状态下最大外径控制在1100mm以内，整体高度不含连接耳板为850mm，安装后不会超出主机前端的作业视野范围，驾驶员在操作位就能直接观察到夹爪的开合状态和木材夹持位置，不需要额外配置辅助观察摄像头。回转支承的选型考虑了径向载荷和倾覆力矩的双重作用，额定静载荷能满足最大抓取重量下1.5倍的安全系数，即使在坡道作业、木材偏载的情况下也不会出现回转卡滞或支承损坏的问题。

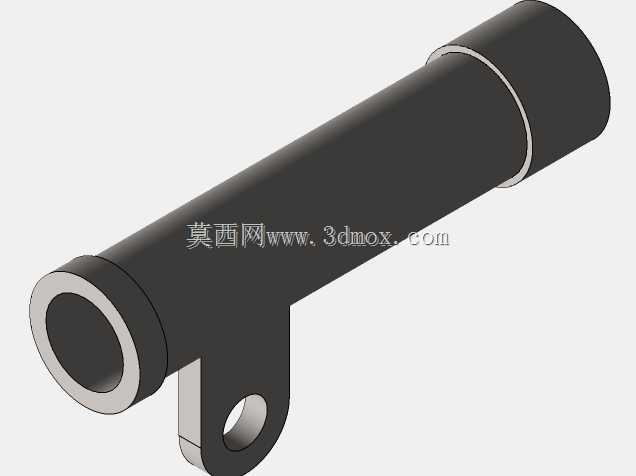

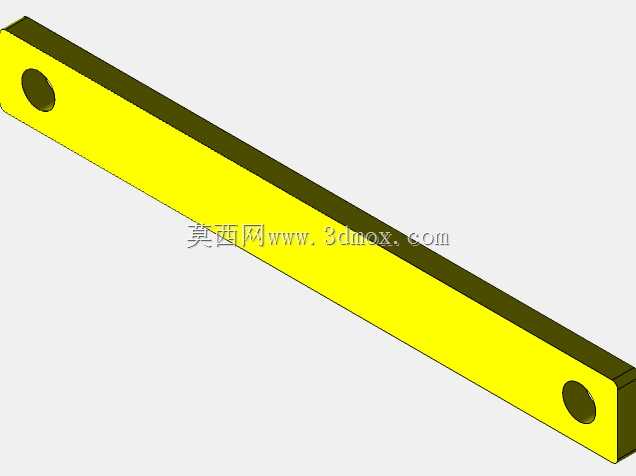

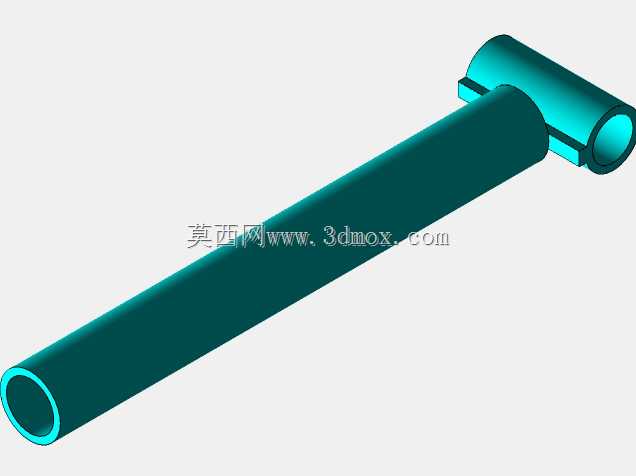

　　驱动油缸全部内置在夹爪主体的空腔内，外部有夹爪侧板做防护，作业过程中能避免木材、枝桠直接碰撞油缸缸杆，减少油缸杆刮擦漏油的故障概率。油缸的铰接点位置经过运动仿真校核，在夹爪整个开合行程内，油缸的摆角都在允许范围内，不会出现油缸死点或结构干涉的问题，同时能保证在夹爪接近闭合位置时输出最大夹持力，匹配大直径木材的夹持需求。

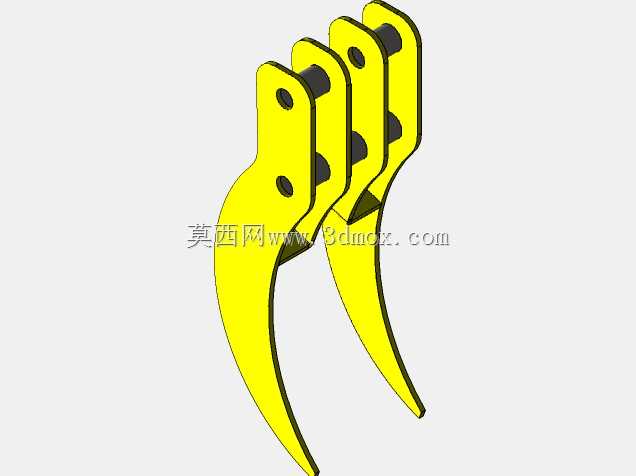

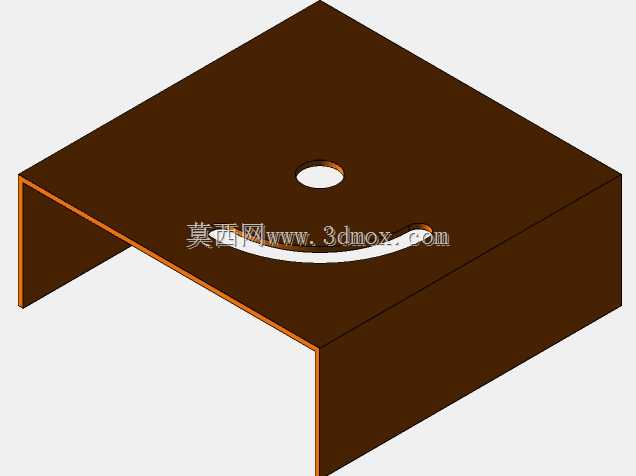

　　在实际作业适配中，这款装置的液压油路采用顶部集中进出油设计，管路沿安装座侧面布置，配有硬质护板防护，能避免作业过程中树枝、碎石刮蹭液压管路，管路接头采用标准液压快插接口，现场安装时不需要重新制作油管接头，能快速完成属具的换装，适配主机多属具快速切换的作业需求。夹爪的弧面曲率经过多轮工况验证，抓取单根大直径木材时能保证足够的包覆角度，抓取多根小直径小径木时，爪指的交错结构能避免小木料从爪指缝隙中滑落，兼顾不同规格木材的抓取适应性。
