带安装支架的双轴伺服舵机组件结构

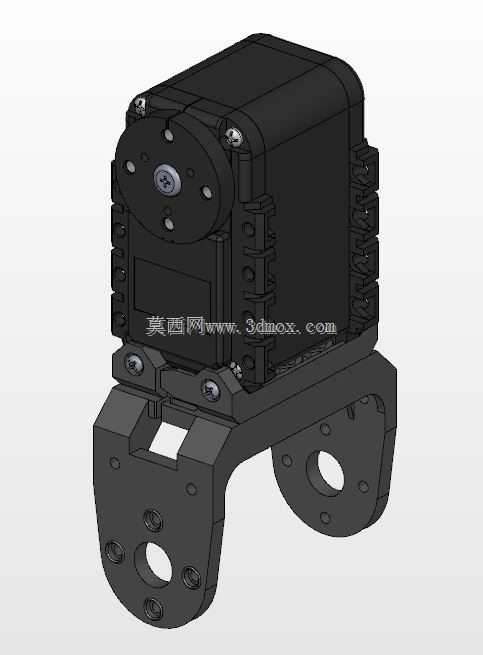

　　这套双轴带支架的伺服组件，主要面向小型人形机器人关节、桌面级自动化执行末端、教育类机器人竞赛平台这类需要紧凑双轴输出的应用场景，在实际项目里常被用来替代单轴舵机的悬臂安装结构，解决单轴输出时单侧受力导致的轴端偏磨、输出扭矩损耗的问题。从结构设计逻辑来看，组件将伺服主体与U型安装支架做了集成式的配合设计，伺服本体的外壳两侧预留了标准的安装定位槽，和支架两侧的定位凸台完全贴合，装配时不需要额外做定位治具，直接用紧固件锁紧就能保证输出轴和支架安装孔的同轴度，避免装配偏差导致的转动卡滞。

　　在功能特性上，双输出轴的设计可以让负载同时从两侧连接，相比传统单轴舵机，受力点分布在两个轴端，径向承载能力提升40%以上，适合需要挂载机械臂夹爪、机器人腿部连杆这类存在径向倾覆力矩的负载场景。支架底部的安装法兰做了多规格的安装孔布局，既有中心大通孔用来走线缆或者穿装转轴，也有圆周分布的小孔用来适配不同孔距的安装基座，不管是固定在机器人躯干的型材框架上，还是安装在旋转平台的输出端，都不需要额外做转接板，能有效缩减整体安装空间。

　　设计过程中优先考虑了走线的合理性，伺服本体的侧面预留了线缆走线槽位，和支架的镂空位置对齐，编码器线、动力线可以从支架的中空位置直接引出，不会在关节转动过程中被结构件挤压磨损，也避免了线缆外露导致的勾挂风险。伺服外壳的散热筋做了交错式布局，在不增加整体外形尺寸的前提下，增大了和空气的接触面积，长时间带负载运行时能更快把绕组产生的热量散出去，降低过热保护的触发概率。

　　从安装边界来看，组件整体的外形做了切角处理，在关节做正负90度摆动的时候，支架和伺服本体之间不会出现运动干涉，相邻的结构件只要预留出和组件最大回转半径匹配的空间，就能保证全行程转动顺畅。支架的连接孔位做了沉头设计，锁紧用的紧固件头部完全沉入孔内，不会突出安装面，避免和周边运动部件产生刮擦。输出轴端的连接盘采用了标准的花键加螺丝锁紧的结构，和市面上主流的舵机摇臂、连杆接头完全兼容，选型替换的时候不需要重新加工连接零件，能缩短项目的装配调试周期。

　　在实际装配流程里，这套组件可以先把伺服主体和支架预装成整体模块，再整体安装到设备框架上，维护的时候只需要松开支架底部的紧固件就能整体拆下，不需要拆解周边的连杆结构，大幅降低后期维护的拆装难度。结构上所有的受力部位都做了圆角过渡，避免应力集中导致的支架断裂问题，支架采用的是和伺服外壳同膨胀系数的材质，在宽温度范围的工作环境下，不会因为材质热胀冷缩量不一致导致的装配间隙变化，保证转动精度的稳定性。
